带集料料斗的水平皮带输送给料设备

　　这套结构围绕散料、小件物料的连续水平输送展开，进料端设置敞口集料斗，物料可由人工、上游料仓或振动给料装置倒入料斗后落到皮带承载面上，再沿水平输送段向另一端排出。设备常见于装配线旁的零件供给、包装前段的物料整理、食品或轻工散料转运，以及机加工车间内半成品在工序之间的短距离转移。料斗采用扩口收拢形式，上口面积较大，便于接料并减少撒漏，下部开口贴近皮带表面，使物料以较稳定的料层宽度进入输送区，避免直接倾倒造成冲击和偏载。

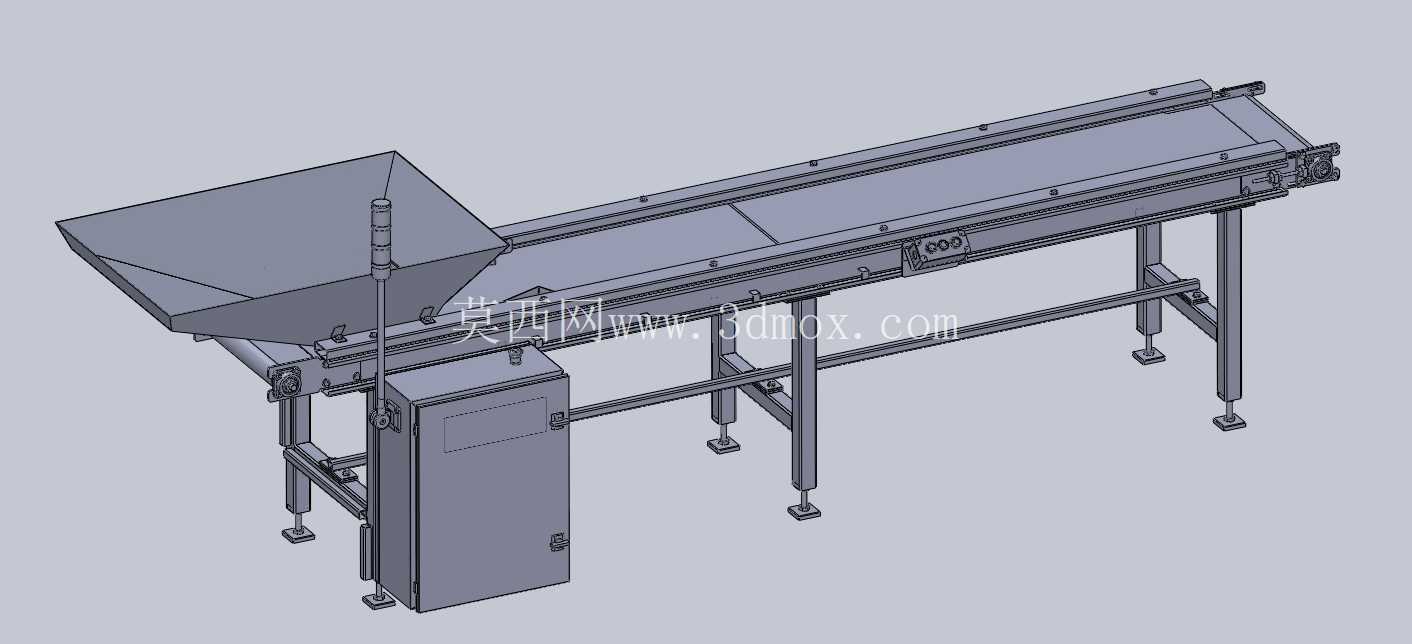

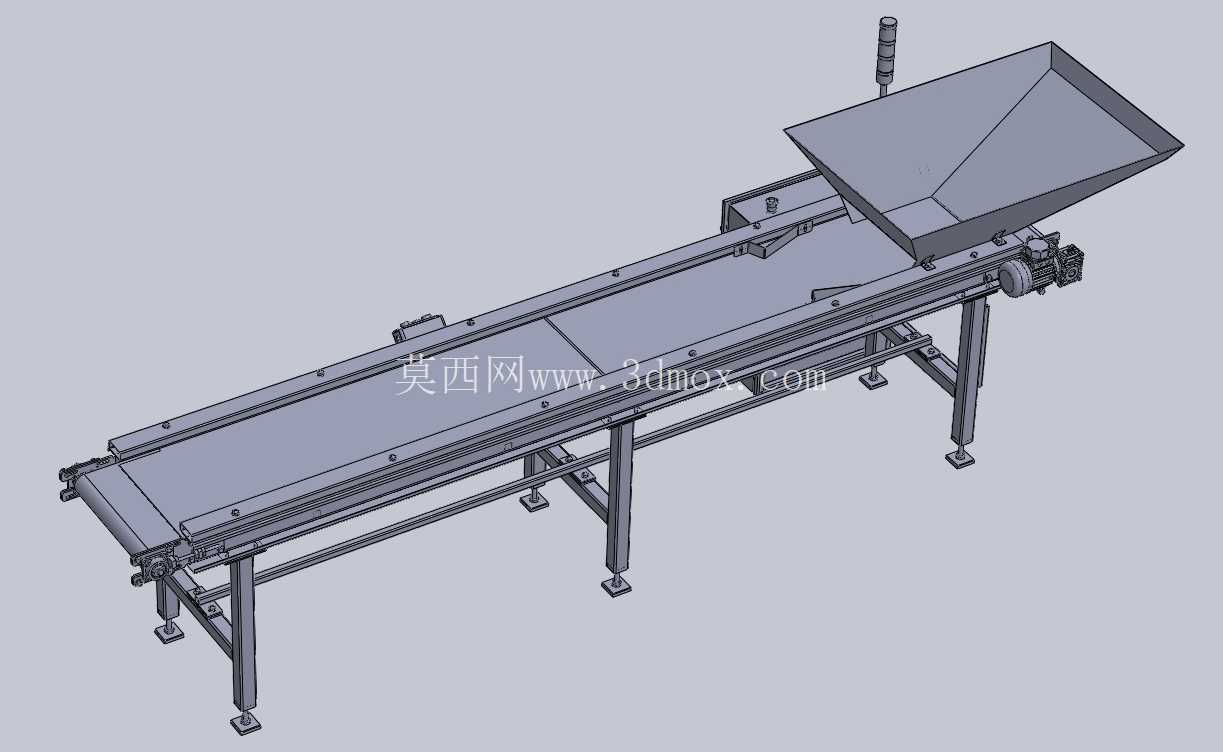

　　输送主体为长条形水平机架，两侧梁承担皮带托撑、驱动端和张紧端的安装载荷。机架上方布置皮带承载区域，侧边设置挡边或安装位，可防止细小物料从皮带两侧掉落。端部滚筒区域预留驱动组件、轴承座和张紧调节空间，实际设计时可根据输送速度、物料重量和节拍选择电动滚筒、减速电机链传动或同步带传动。图中机架侧面带有标识板安装位，端部可见滚筒及传动连接结构，便于后期补充电机、护罩和紧固件。

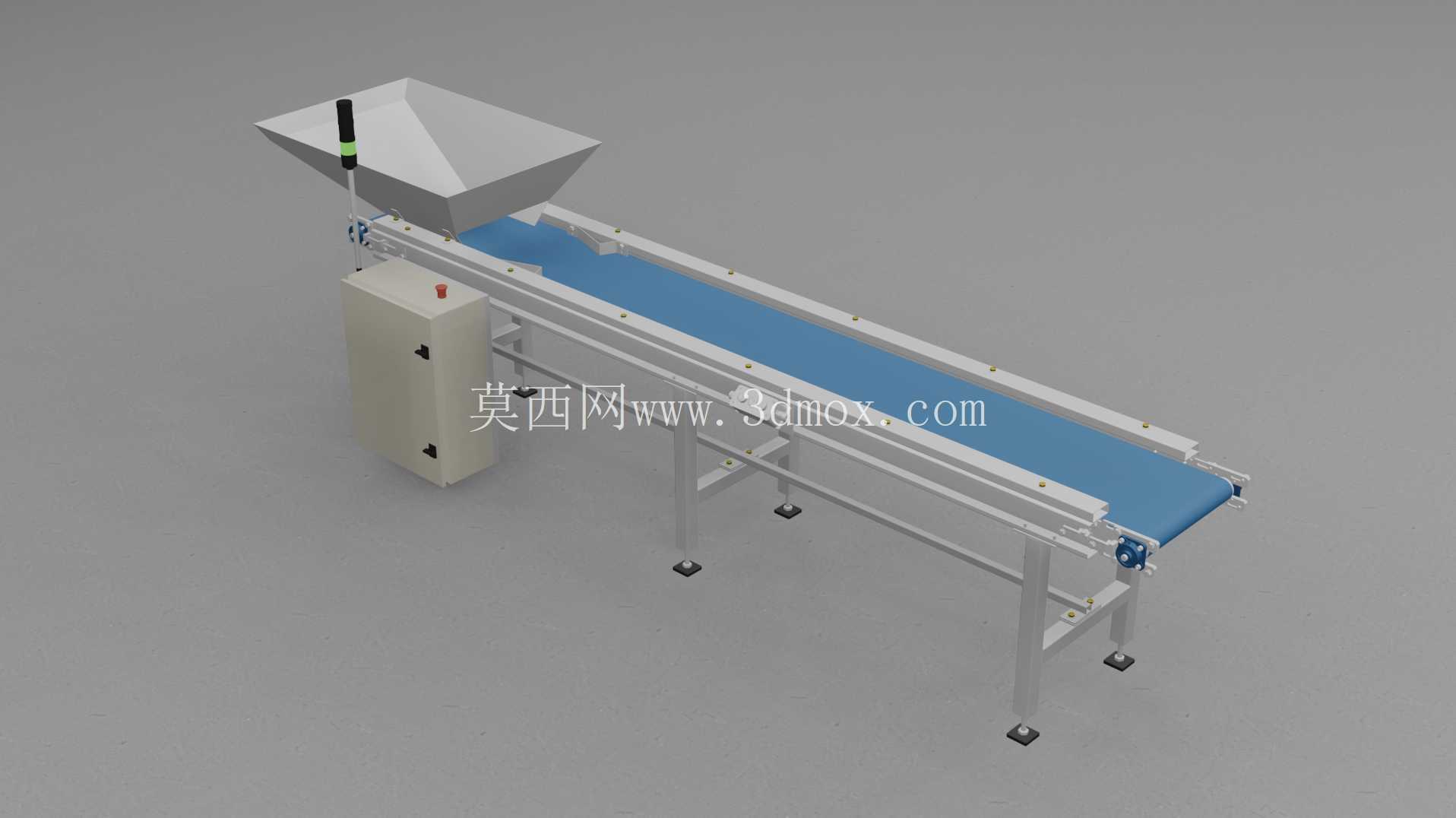

　　支撑部分采用多组独立支腿，支腿下端配置可调脚杯。脚杯通过螺杆与支腿连接，能够在地面不平整时补偿高度差，使皮带机架保持水平，减少皮带跑偏趋势。支腿与主梁之间通过横向连杆连接，形成稳定的框架，降低长距离输送时的晃动。对于需要嵌入生产线的场合，可依据现场地坪、护栏和人员操作高度调整支腿高度；若输送距离更长，还应在中间增加支撑点，并校核主梁挠度，避免皮带中部下垂造成物料堆积。

　　进料端旁设置立式电控箱，箱体固定在机架侧下方，内部可布置接触器、保护开关、端子排及变频控制元件。箱体位置靠近驱动端，有利于缩短动力线缆走线，同时不占用皮带上方操作空间。设备启停、速度调节和急停回路可在该箱体基础上扩展；若与上下游设备联动，还可在料斗附近设置料位检测，在出料端设置到位或计数检测，实现缺料停机、满料等待以及自动节拍匹配。

　　从安装边界看，该设备属于长条式布置，核心尺寸由输送长度、皮带宽度、料斗占地宽度和支腿高度共同决定。料斗位于进料侧，宽度和高度方向均超出主机架，布置车间平面时需要在料斗上方预留投料或接料空间，在侧面保留电控箱开门、维护和接线距离。出料端应与下游接料斗、工作台或包装设备保持合适落差，既要保证物料顺利离开皮带，又要避免易碎件高处跌落。设备四周还需考虑皮带更换、滚筒张紧、清扫器维护以及废料清理空间。

　　结构建模时，机架可采用型钢焊接或螺栓拼装思路，主梁、支腿、横撑和脚杯分别建立参数化特征，便于后续调整输送长度与支撑间距。料斗部分宜按钣金折弯件处理，重点表达斗壁斜度、出料口宽度和与皮带的间隙；皮带作为柔性件在方案模型中可简化为环形实体或薄带状曲面，用于检查跑偏空间、挡边高度和物料通过性。滚筒、托辊、轴承座、紧固件和护罩可在详细设计阶段逐步补充。

　　该方案的价值在于把集料、暂存、均匀给料和水平输送整合在同一台设备上。料斗能够缓冲上游来料的不均匀性，皮带提供稳定连续的输送能力，可调支腿保证现场安装适应性，独立电控箱则为自动化联线留下接口。设计人员在复用该结构时，应结合物料粒度、磨琢性、堆积密度和清洁要求，确定皮带材质、挡板形式、驱动功率及防护方式；对于重载或磨蚀性较强的物料，还需增加托辊密度、头部清扫器和防尘罩，以提高设备运行稳定性。
