DIN导轨弹簧卡扣式安装固定支架

　　这套弹性卡装结构面向工业控制柜、端子排排布、小型传感模块挂载以及桌面3D打印自制电控组件的快速装配场景，核心作用是把零散的功能模块无需额外打孔锁螺丝，直接按压卡合到标准DIN钢制导轨上，日常检修拆换时只需拨开两侧弹性卡扣即可整体取下，省去反复拧紧固件的工序，在柜内布线密集、维护空间狭窄的工况下操作优势十分明显。

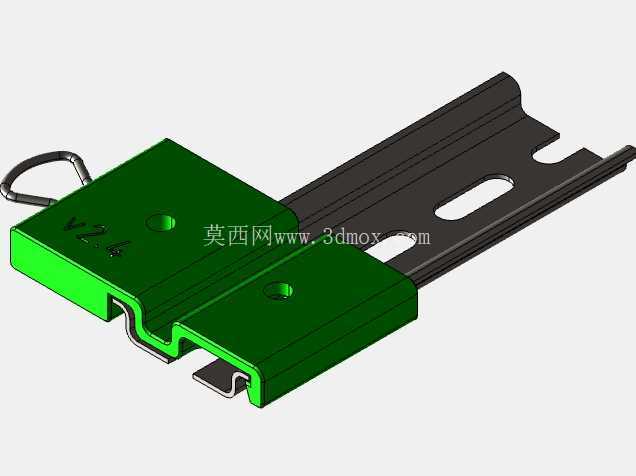

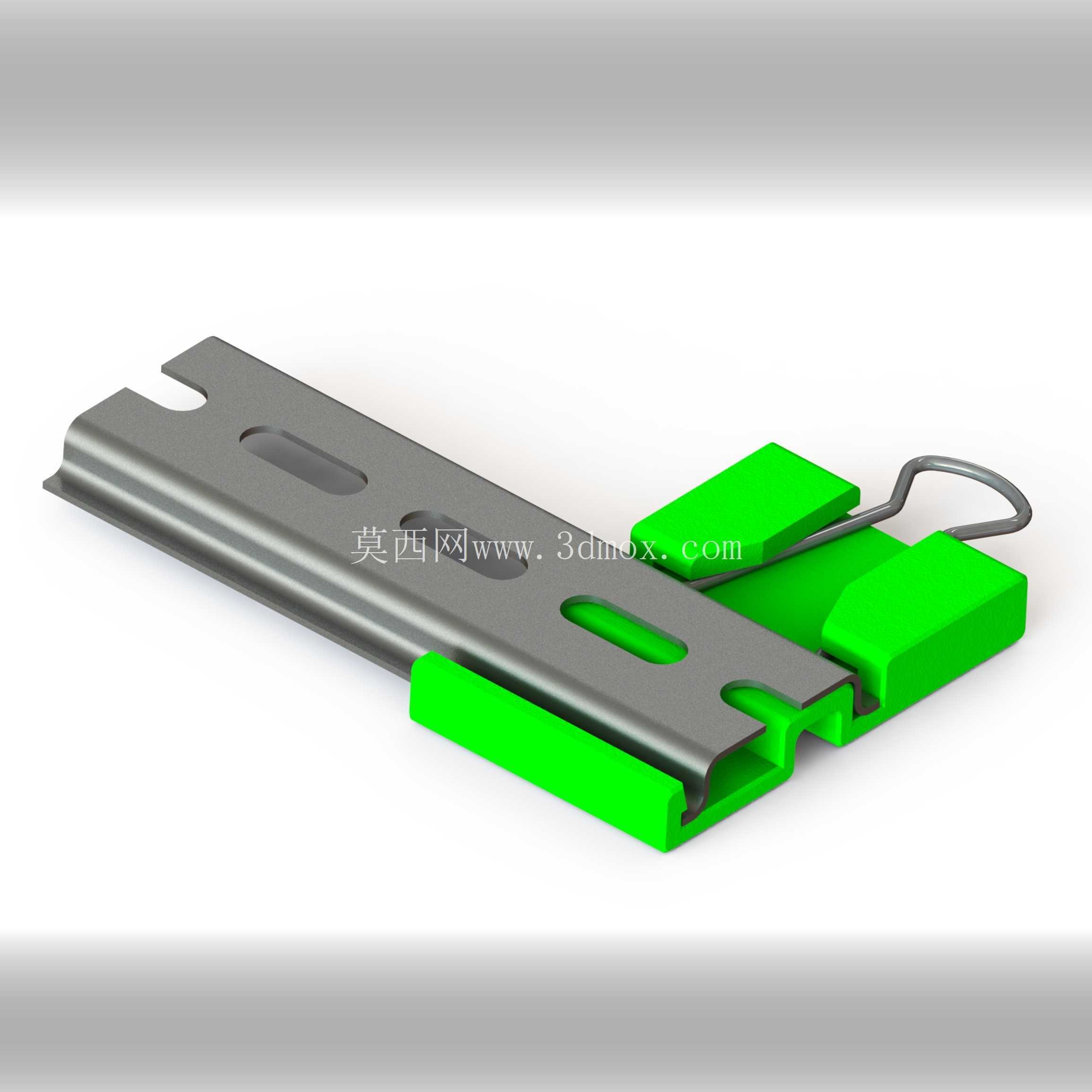

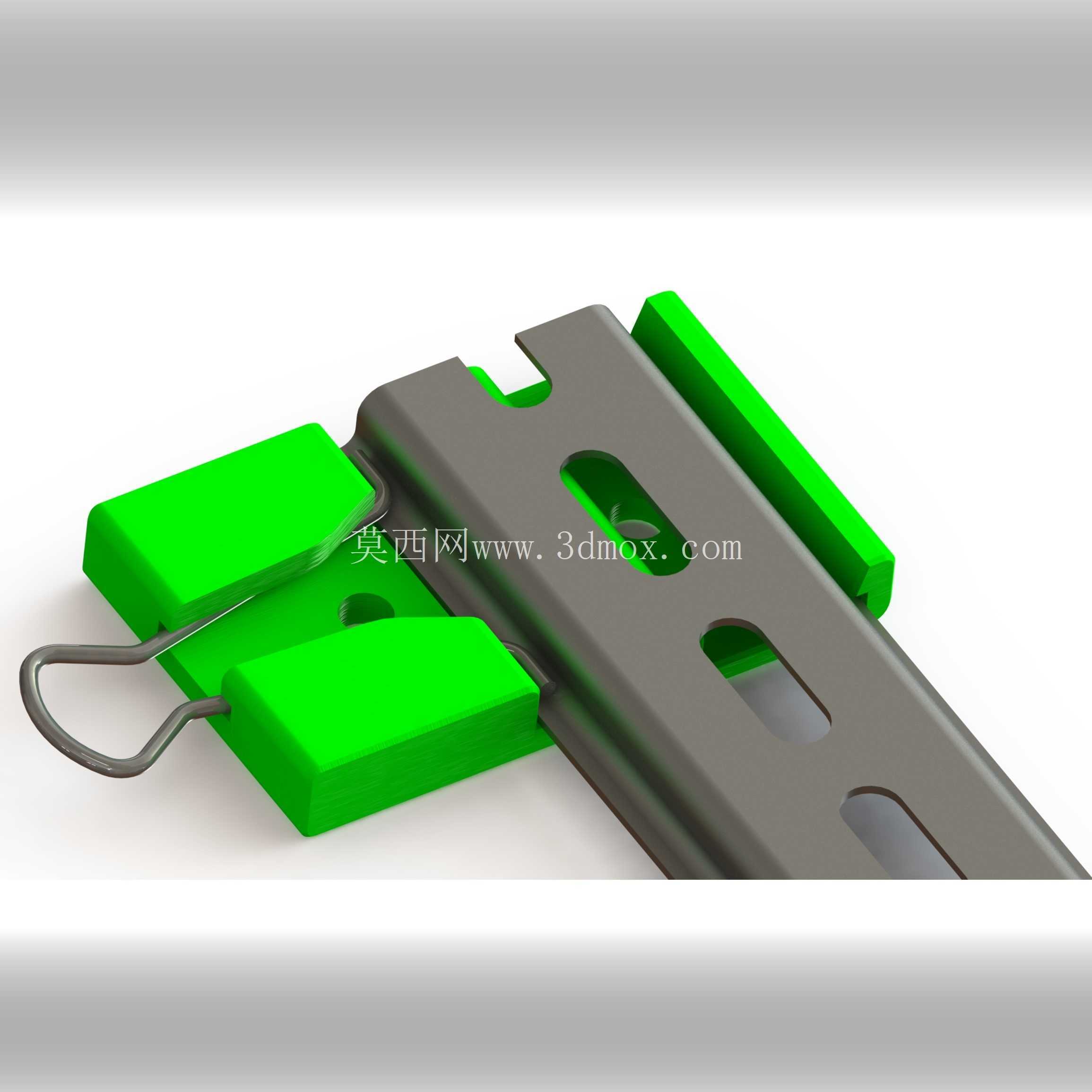

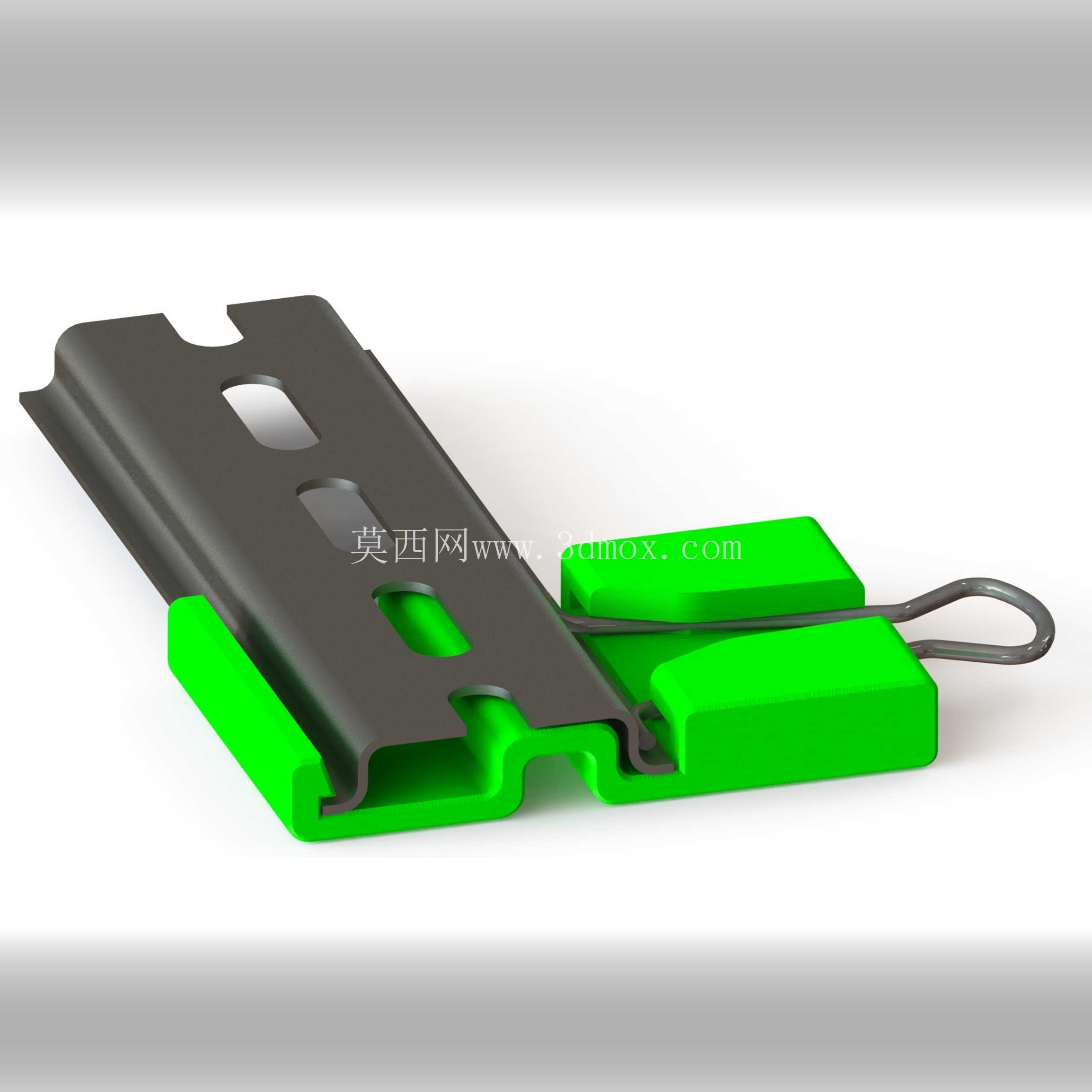

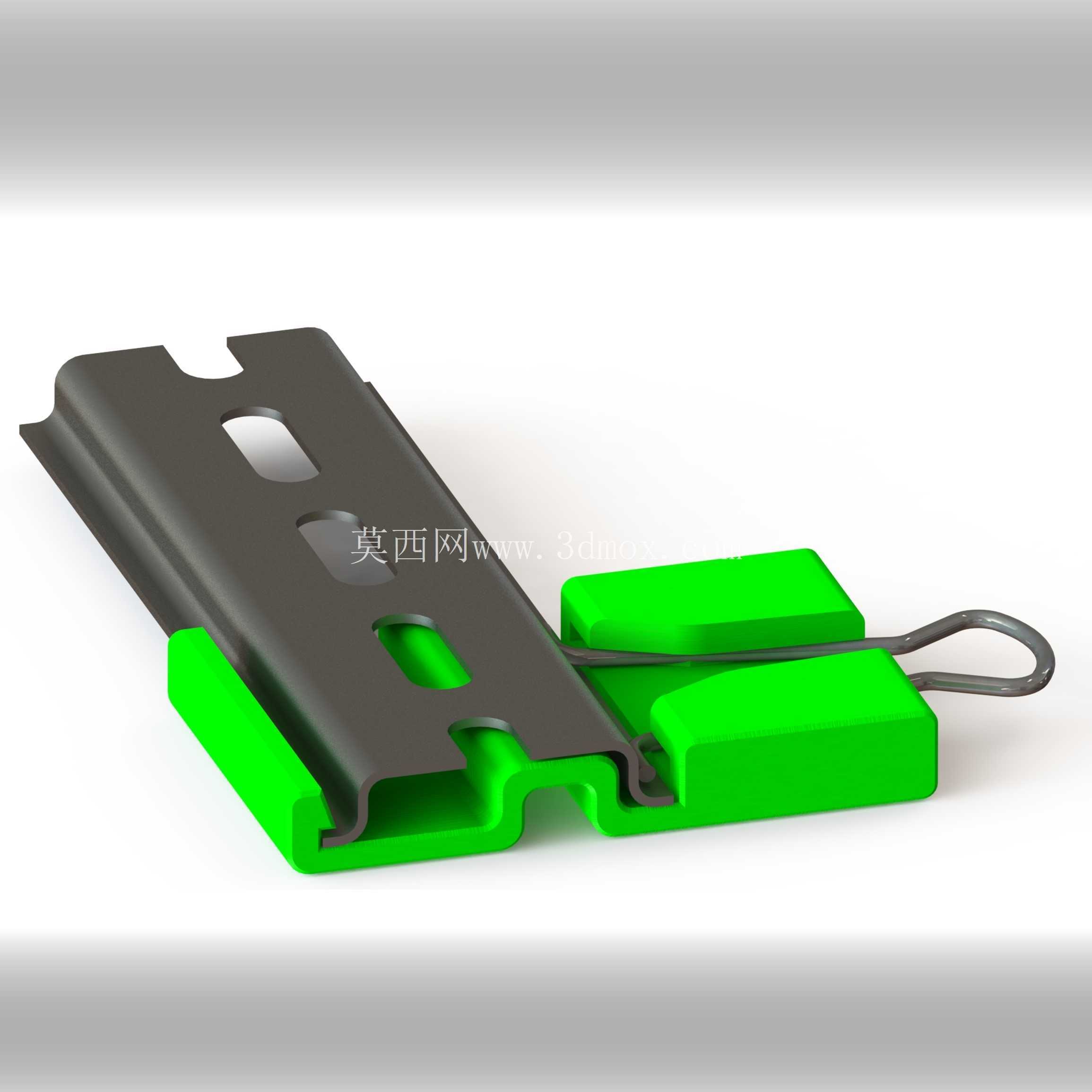

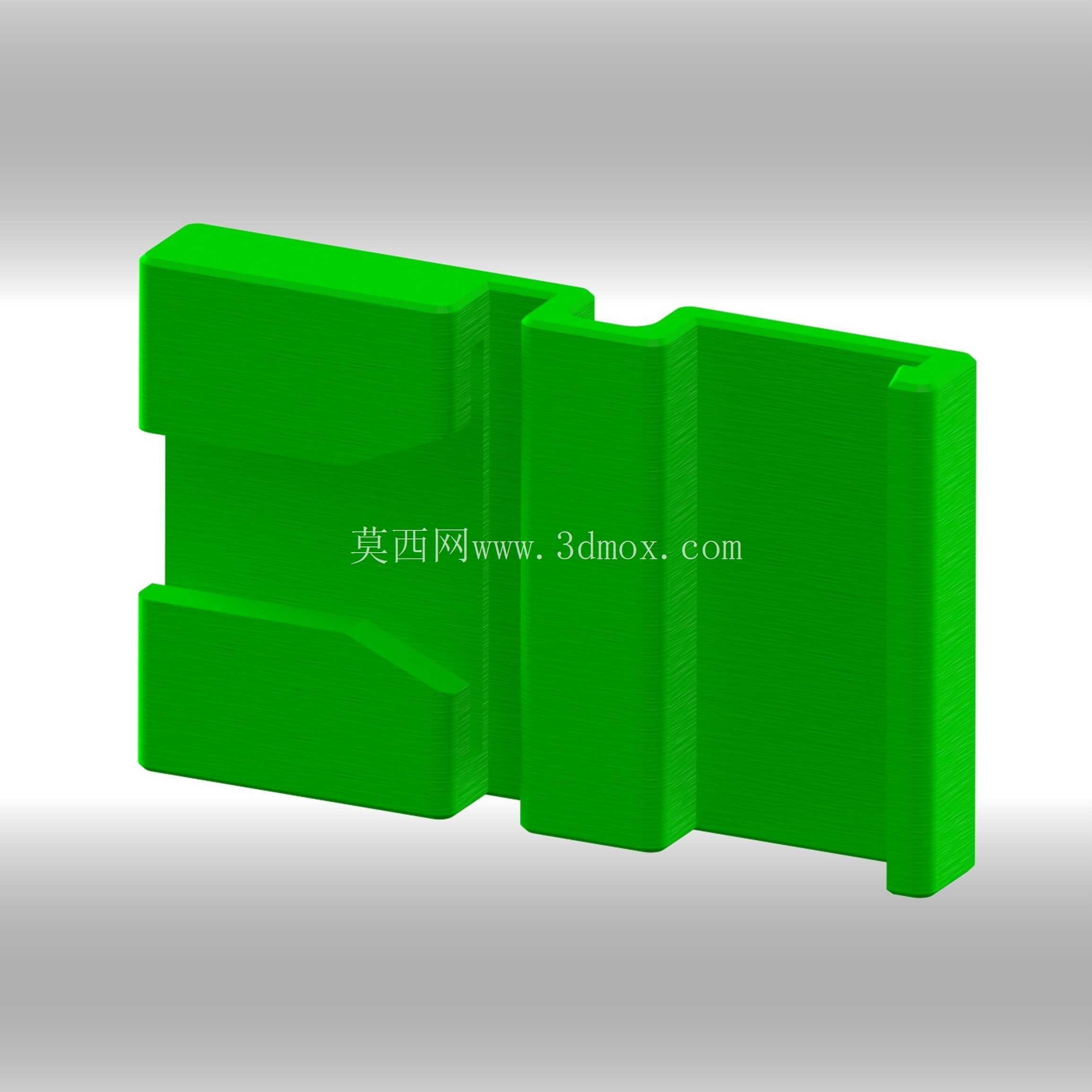

　　整套结构的卡接逻辑围绕标准DIN导轨的截面轮廓展开，中部钣金主体预留了与导轨顶面长槽、凸起棱边完全贴合的限位型面，安装时先将支架上侧钩边挂住导轨一侧翻边，向下按压后两侧绿色弹性卡扣在弹簧钢丝的推力下自动咬住导轨另一侧翻边，卡扣与导轨接触的承压面做了加厚凸台，长期挂载受振动也不会出现松脱滑移。配套的弹簧钢丝采用弯折成型的扭臂结构，两端分别抵接卡扣根部与支架本体，拆装时卡扣绕根部转轴向外翻转，弹簧被压缩蓄力，松手后弹力自动带动卡扣复位锁止，卡扣行程预留了足够余量，即便导轨表面存在轻微喷涂厚度公差，也能保证卡入到位。

　　设计阶段优先考虑了参数化调整的便利性，支架主体的卡槽宽度、卡扣钩边深度、弹簧安装槽位间距全部关联可编辑参数，工程师在适配不同厚度规格的DIN导轨时，只需修改导轨截面厚度、翻边高度两个核心参数，整套卡接结构的配合尺寸会同步更新，后续再根据自身挂载模块的安装孔位，在支架平板区域追加对应的通孔、沉孔或者避让槽即可，不需要重新从零搭建卡接基础结构。支架平板区域预留了大面积平整安装面，既可以直接用自攻螺丝固定3D打印的电控外壳，也能压装螺母、焊接螺柱来固定工业传感器、小型继电器模块，板面开设的两个长圆形避让孔一方面用于减轻整体重量，另一方面可作为走线让位或者辅助固定孔位使用。

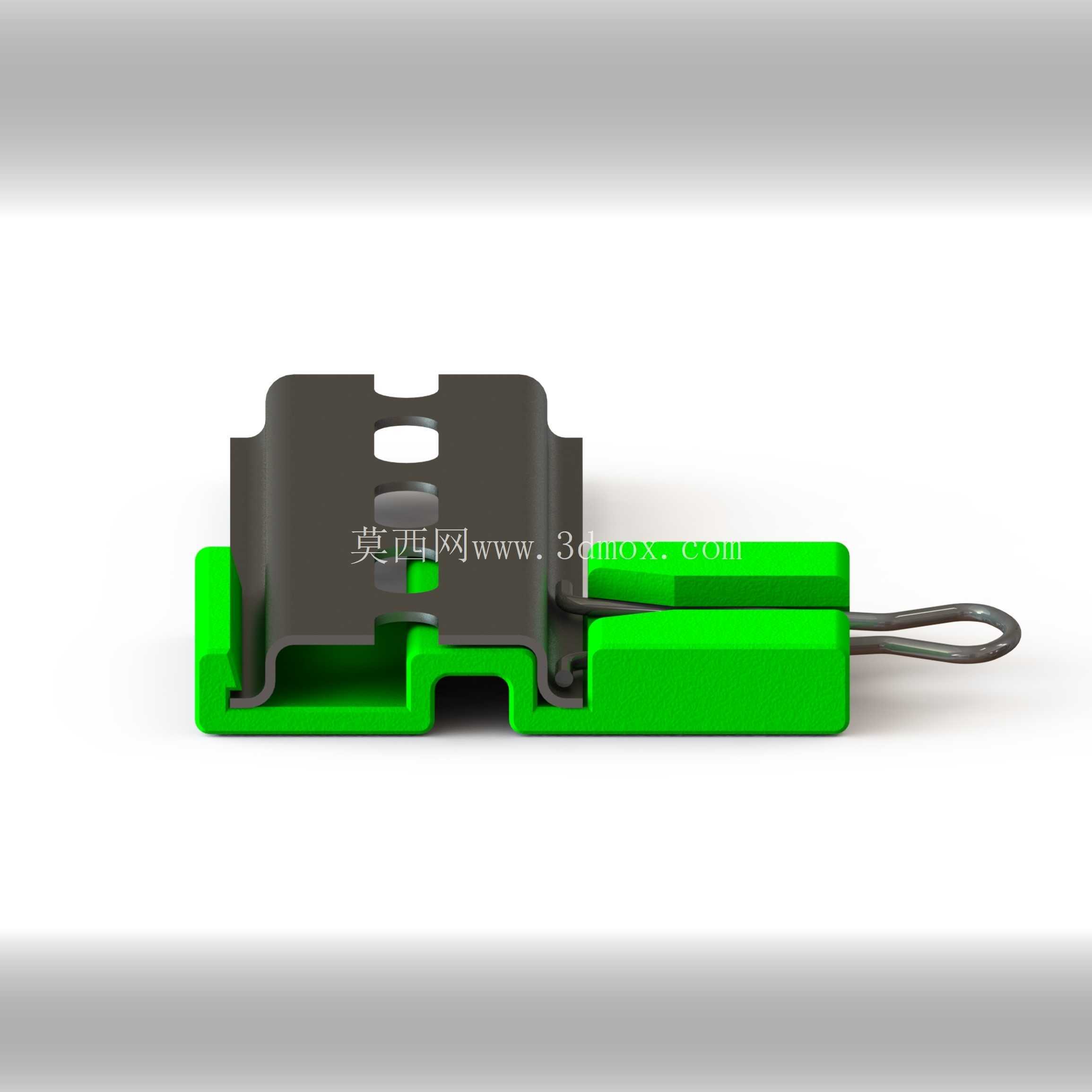

　　外形尺寸方面，支架整体宽度适配标准35mm DIN导轨的安装边界，卡装完成后支架向导轨两侧伸出的悬臂长度控制在极小范围，不会干涉导轨上相邻排布的其他端子、断路器元件；卡扣处于锁止状态时，整体高度高出导轨顶面的尺寸经过压缩，柜内布线时不会和线槽、走线桥架发生空间干涉。弹簧钢丝的弯折半径严格匹配弹性材料的许用弯曲应力，反复拆装数百次也不会出现塑性变形，卡扣的转动接触位置做了圆角过渡，避免长期往复转动时磨断弹簧钢丝。

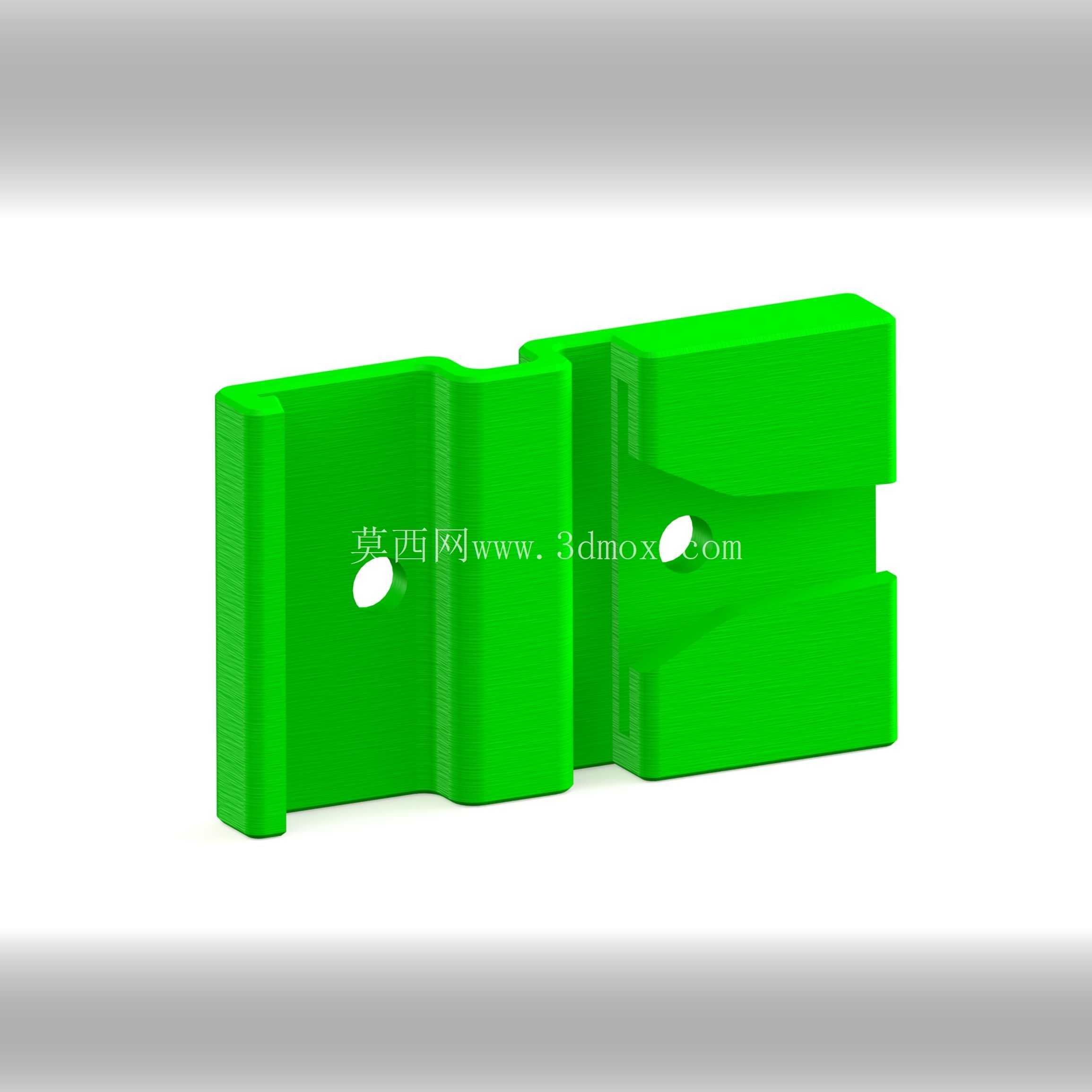

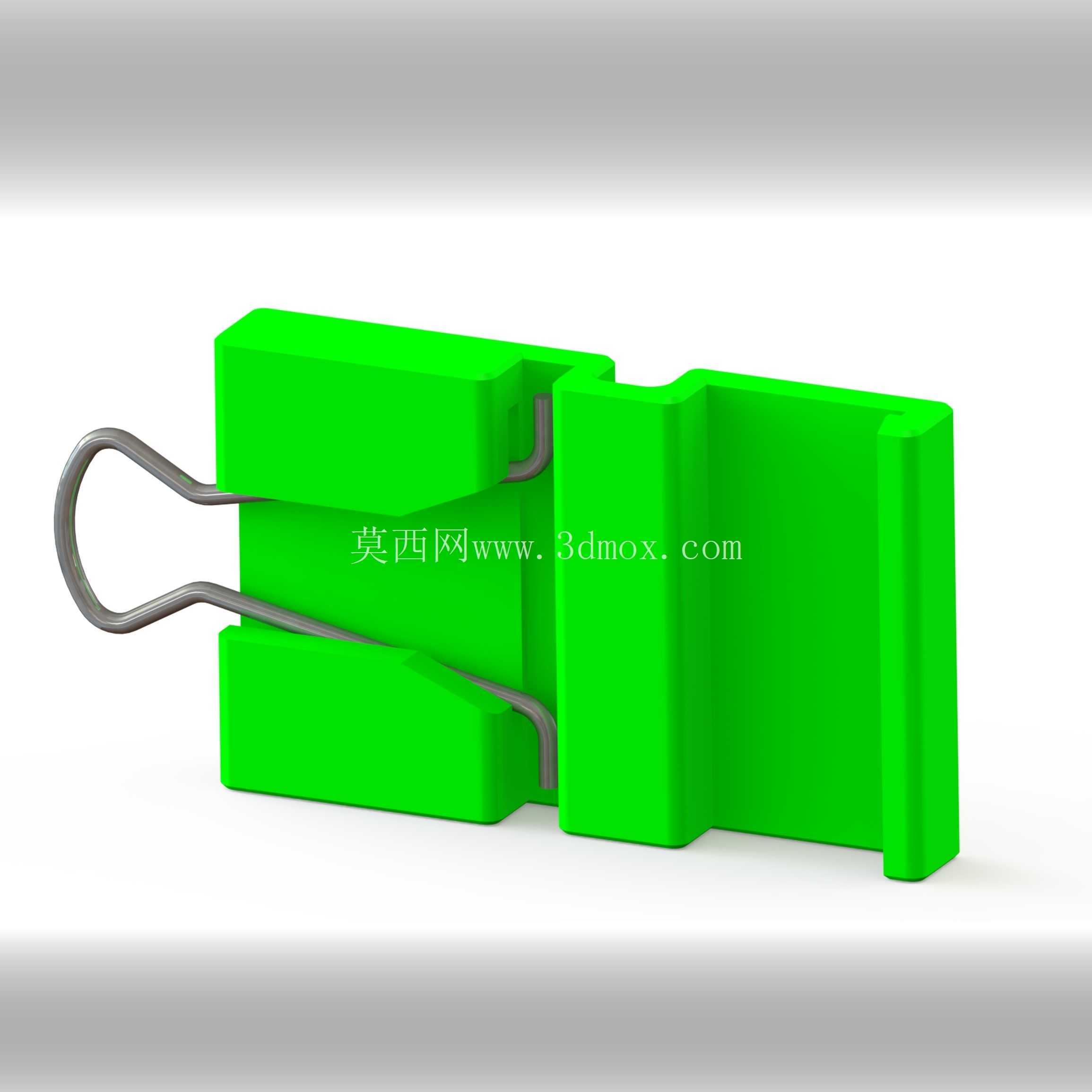

　　从实际装配验证的角度看，这套结构同时兼顾了工业柜装件的可靠性与自制项目的易加工性：钣金主体可采用薄钢板折弯冲孔成型，绿色卡扣部件可通过FDM3D打印直接制作，弹簧钢丝选用标准直径的弹簧钢线手工弯折即可配齐，不需要定制复杂弹性件。卡接到位后支架与导轨之间不存在多余晃动间隙，挂载中等重量的模块时，支架的受力通过中部贴合面直接传递到导轨整段截面，弹性卡扣仅承担防脱限位作用，不会长期承受挂载载荷，大幅延长了卡扣部件的使用寿命。针对震动较强的设备安装场景，还可在支架平板与导轨顶面之间加装薄橡胶垫，进一步消除装配间隙、避免长期震动产生的摩擦异响。
