德标锯齿防松垫圈多规格锁紧结构

　　锯齿锁紧垫圈在承受交变载荷、振动冲击的螺纹连接部位使用频率很高，常见于工程机械底盘、液压阀组安装面、减速机箱体接合面、轨道交通走行部、风电塔筒法兰连接以及各类需要长期保持预紧力的设备装配场景。普通平垫圈仅能分散螺栓压紧应力，在持续振动工况下螺纹副容易出现相对回转，预紧力随运行周期逐步衰减，最终引发连接松动、密封失效甚至部件脱落。这类带锯齿结构的锁紧垫圈通过咬合面的嵌合作用，在螺栓拧紧后让垫圈两侧齿面分别嵌入被连接件表面与螺栓头/螺母支承面，形成可靠的机械锁止，相比单纯依靠摩擦防松的弹垫，在强振动环境下的防松表现更稳定。

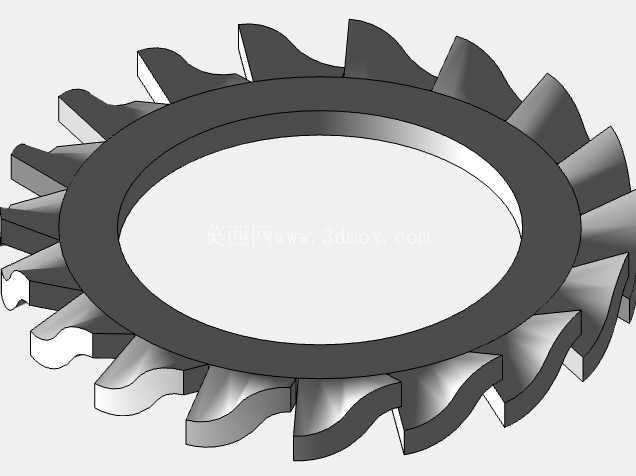

　　从结构细节来看，该系列垫圈采用环形基体加周向交错锯齿的构型，齿形沿圆周均匀分布，一侧齿面朝向被连接件，另一侧对应螺母或螺栓头支承面，齿尖带有合理的压入角度，拧紧过程中齿尖逐步咬合接触面，反向回转时锯齿会产生楔紧阻力，阻止螺纹副松退。垫圈本体带有适配螺栓穿过的中心通孔，外径根据对应螺纹规格形成系列化尺寸，不同规格的齿高、齿距、料厚随公称直径递增，保证在标准螺栓拧紧力矩范围内，齿面既能有效嵌入，又不会因压入量过大破坏基体强度。建模时需要重点还原锯齿的螺旋升角与周向排布关系，齿根处保留圆滑过渡，避免应力集中在长期交变载荷下引发齿根裂纹；环形基体的上下端面并非完全平行，而是带有适配锁止机理的微量楔形角度，这也是该类垫圈区别于普通齿形垫圈的核心特征。

　　实际选型过程中，首先要匹配螺栓的公称螺纹直径，中心通孔需留出合理装配间隙，既不能孔径过小导致穿装困难，也不能间隙过大让压紧力作用范围超出垫圈有效支承区。外径选择要结合被连接件的表面硬度与允许压痕深度：若被连接件为铝合金、铸铁等较软材质，需选用外径更大的规格，分散齿面压应力，避免齿尖过度嵌入造成接触面凹陷；若对接的是淬火钢件、高强度法兰面，则可选用标准外径规格，保证齿尖咬合深度足够。安装边界方面，要确认螺栓头或螺母的支承面直径完全覆盖垫圈外径，拧紧后支承面不得悬空，否则会导致垫圈偏载、局部齿牙受力过载崩损。相邻连接部位的空间也要提前校核，垫圈外缘不能与周边的油路孔、定位销、密封沟槽发生干涉，尤其在液压阀块这类孔位密集的安装面上，多组螺栓近距离布置时，要核对相邻垫圈的外缘间隙，避免拧紧后两个垫圈互相剐蹭。

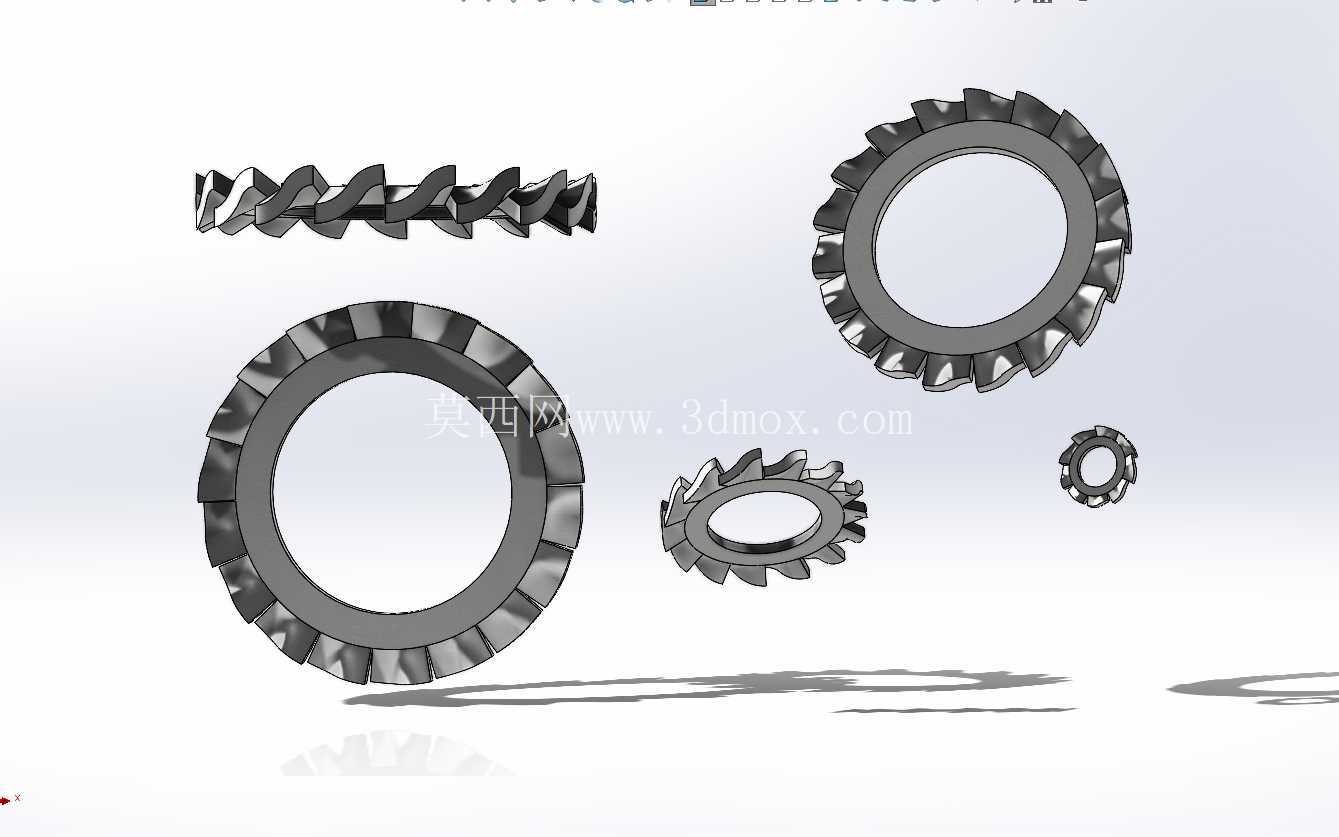

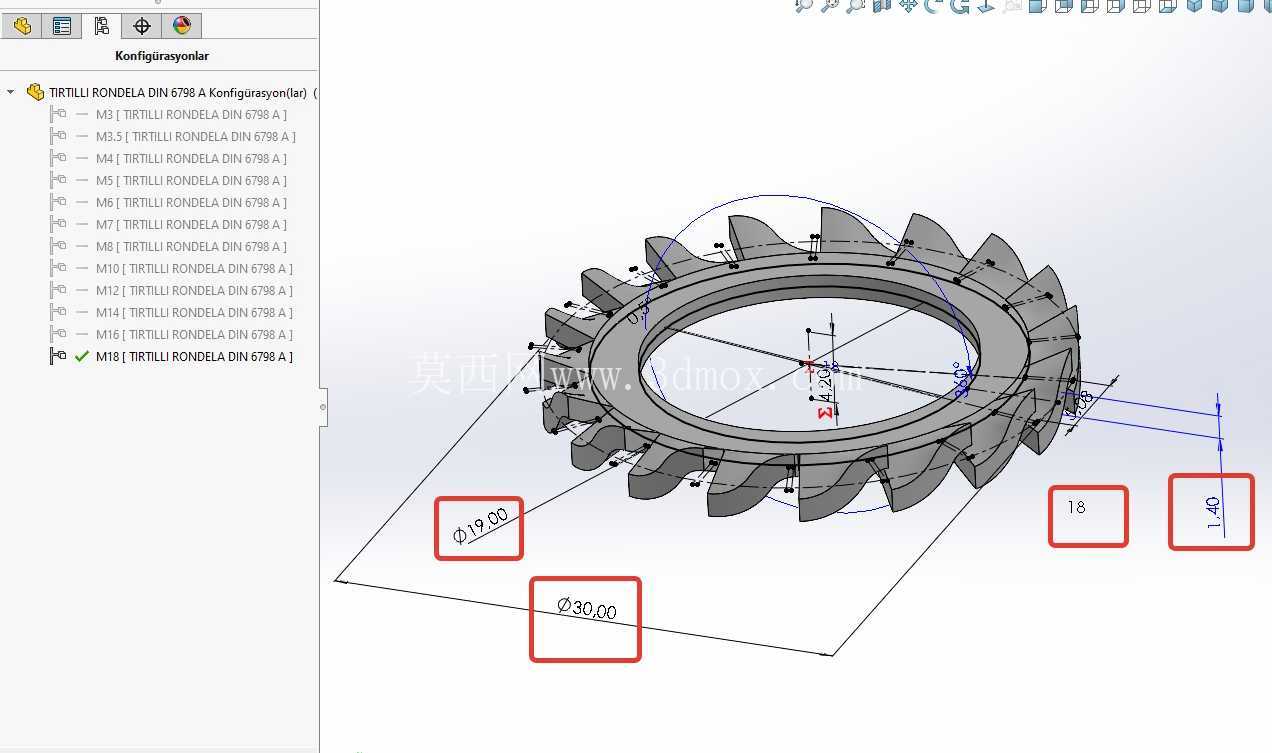

　　设计建模阶段，先依据标准确定对应规格的内孔、外径、料厚基础参数，再通过圆周阵列生成均匀分布的锯齿特征，齿形的工作面与非工作面要做出角度区分，保证锁止方向的受力逻辑符合实际装配状态。完成单个规格后可通过参数化配置衍生不同公称直径的系列型号，调整内孔、外径、齿数量、料厚、齿高的关联参数，无需重复建模即可覆盖常用螺栓规格。装配验证时要模拟螺栓拧紧后的接触状态，检查齿尖与两侧支承面的接触是否均匀，垫圈受压后的变形量是否在材料弹性范围内，避免出现齿牙完全压平、锁止能力失效的问题。在阀门类产品的应用中，这类垫圈常布置在阀盖连接螺栓、管路法兰紧固位置，阀门运行时介质流动带来的压力波动、管道振动都会持续作用于螺纹连接，锯齿垫圈的机械锁止特性可以避免螺栓松退引发的外漏风险，同时垫圈的环形支承面也能保护阀体涂装面或加工面，减少螺栓拧紧时的表面压伤。针对需要反复拆装的检修部位，还要考虑垫圈的重复使用特性，齿尖在多次压入后会出现一定磨损，建模时可将齿尖硬度对应的嵌入量做合理预留，结构上保证拆装后齿形仍具备足够锁止余量，满足设备长期运维的装配需求。
