DR-2c1022鼓式混音供弹转轮结构

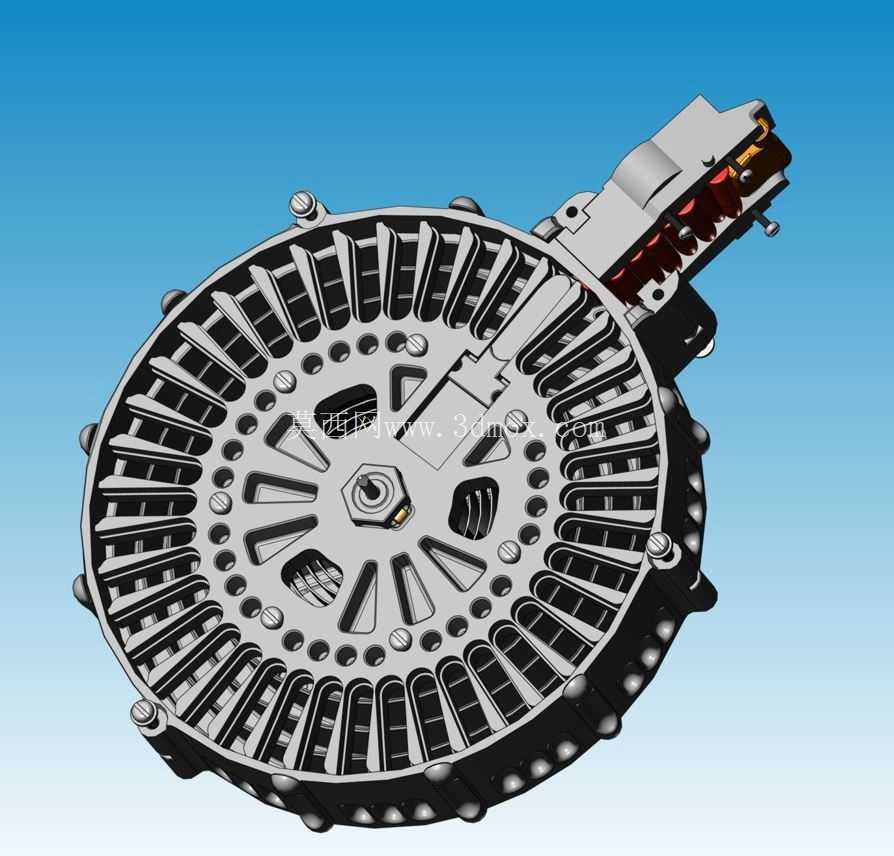

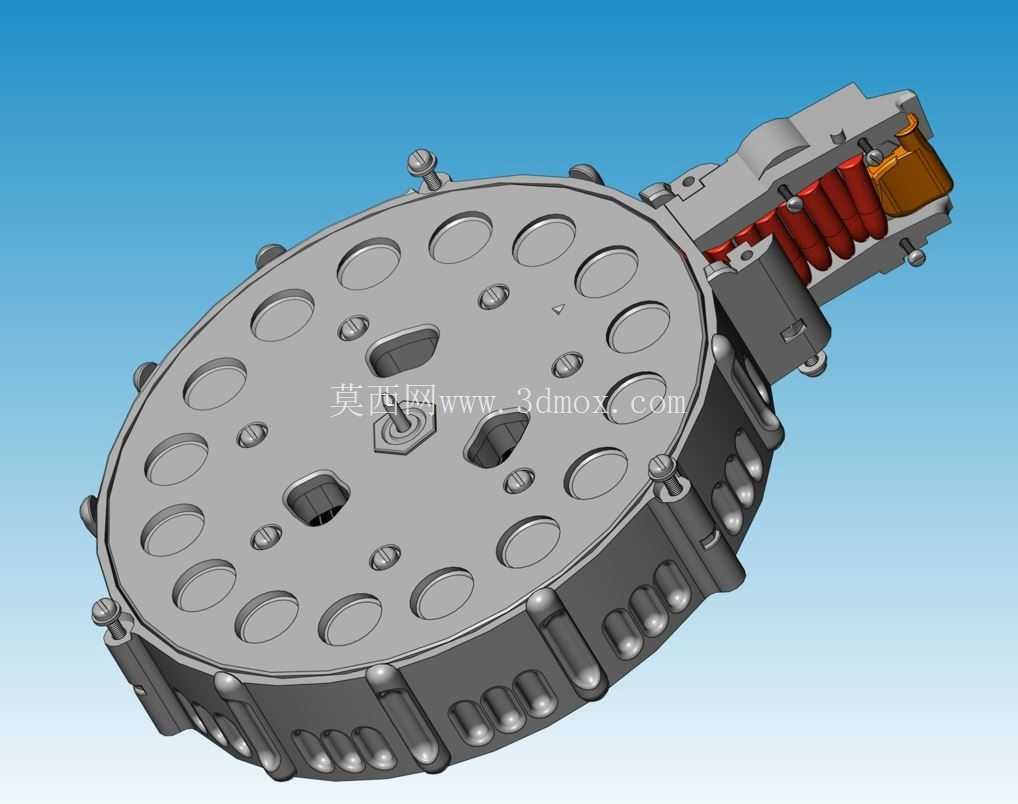

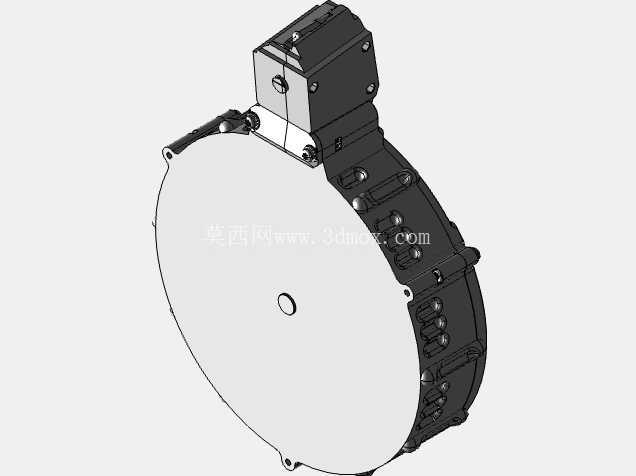

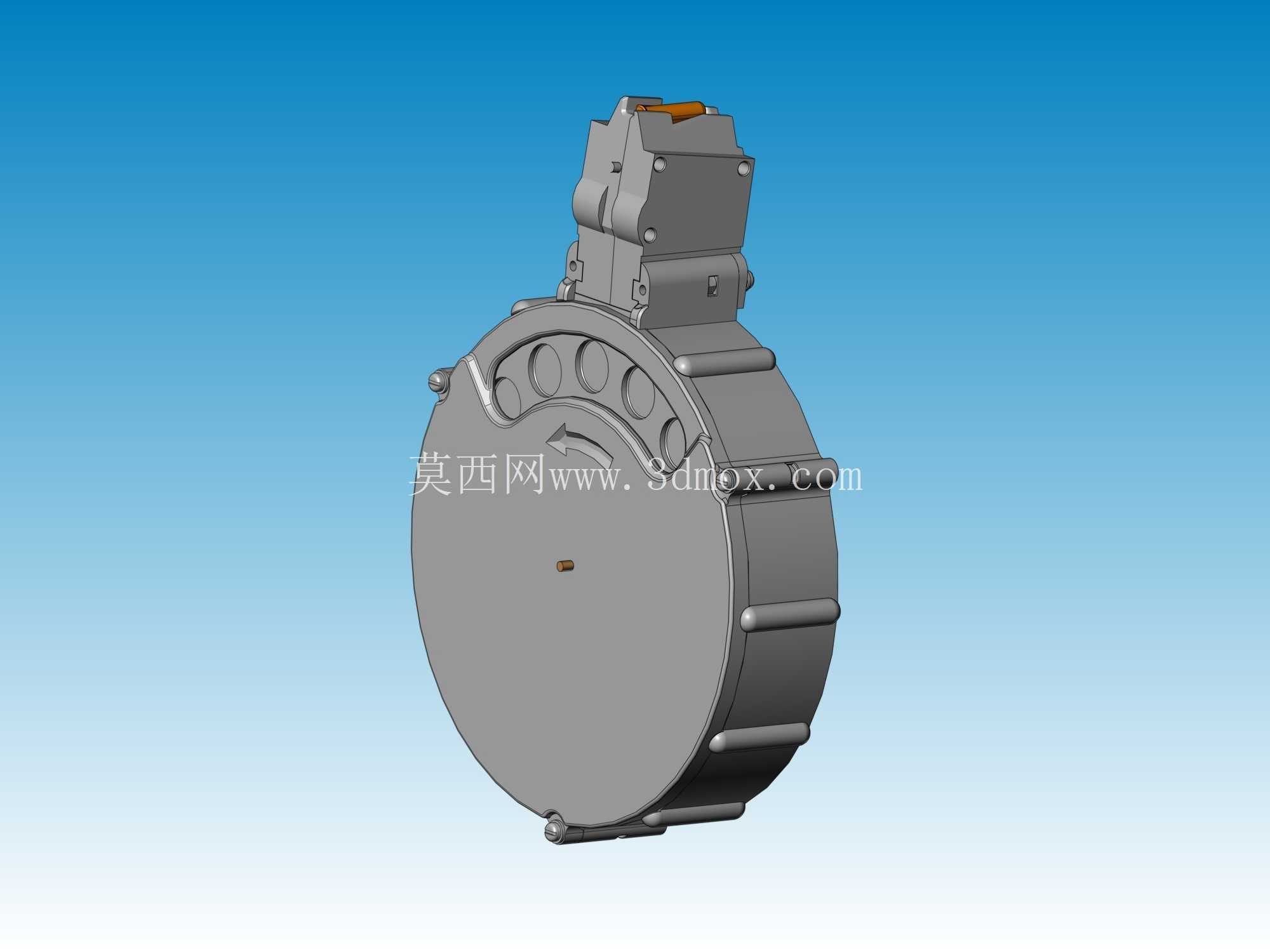

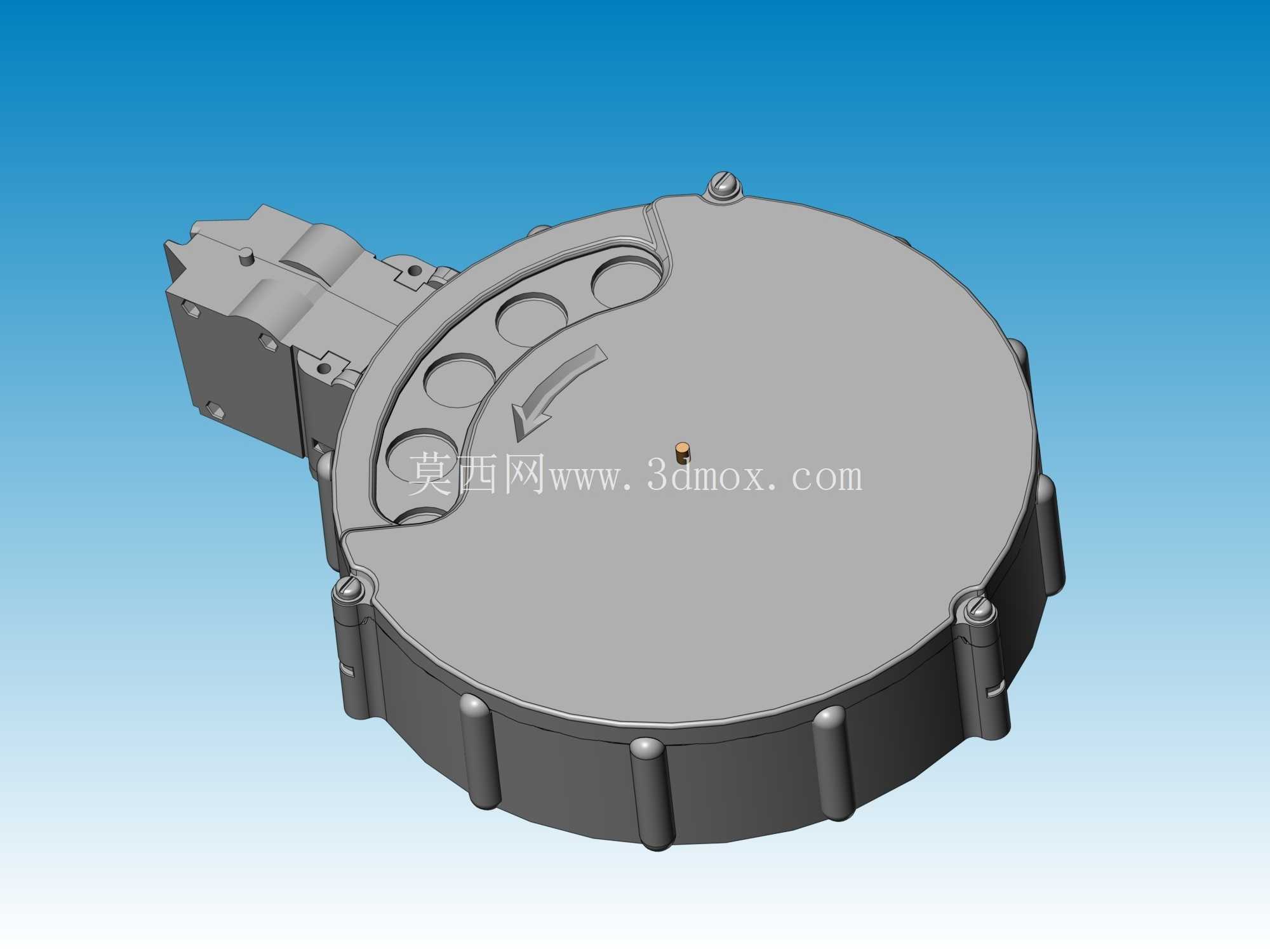

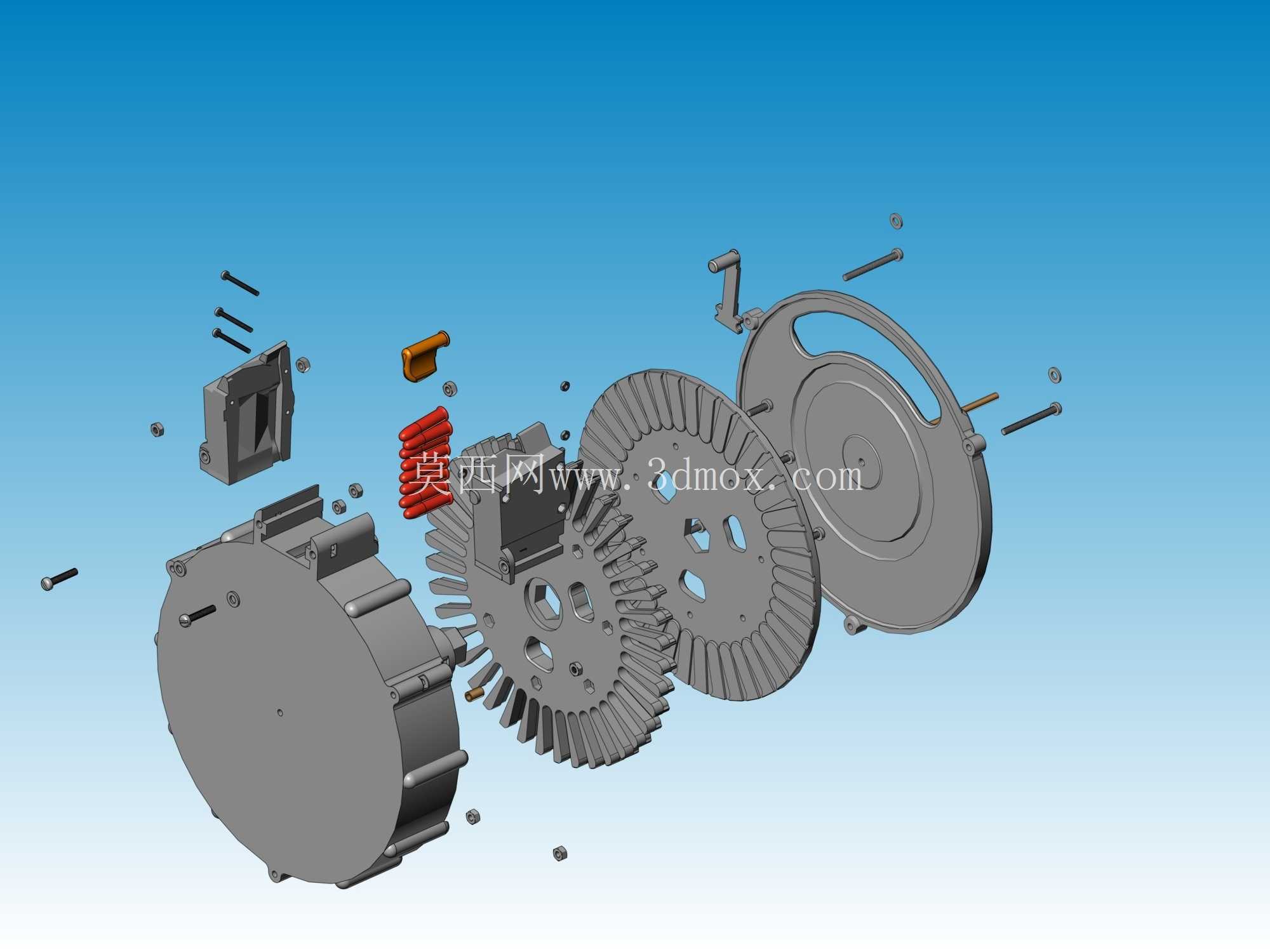

　　这套鼓式混音供弹转轮结构，面向小口径半自动器械的大容量供弹改造场景展开设计，整体采用扁平圆盘式布局，将传统直排长供弹路径整合进圆形腔体内，既压缩了整机下方的突出高度，也通过多层螺旋排布实现了远高于标准直排弹匣的储弹容量。从实际装配边界来看，整个鼓体以同轴多层环槽为核心骨架，外层是带加强凸筋的环形壳体，周向均匀布置的竖向加强肋从底缘一直延伸到上盖贴合面，每道肋条根部都做了圆角过渡，避免薄壁壳体在拧紧固定螺丝、或者内部弹簧持续施压时出现侧壁外鼓变形——早期方案里侧壁仅做等厚薄壁设计，受压后靠近出弹口的位置会出现0.8mm左右的外凸，直接导致上层弹体在导轨内卡滞，后续在每两个固定螺柱之间追加贯通式加强肋后，壳体刚性提升明显，满仓储能状态下侧壁形变量可以控制在0.2mm以内。

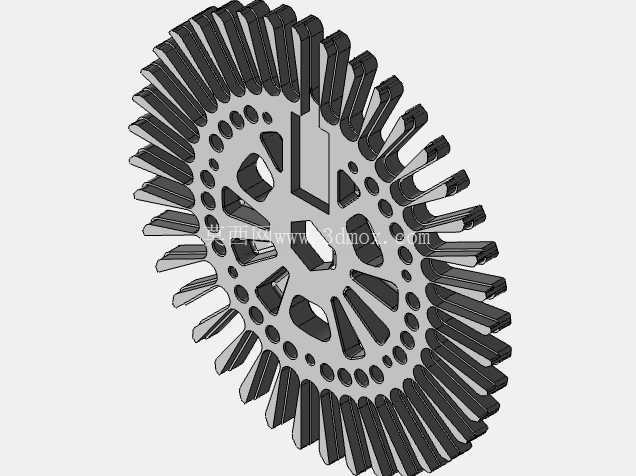

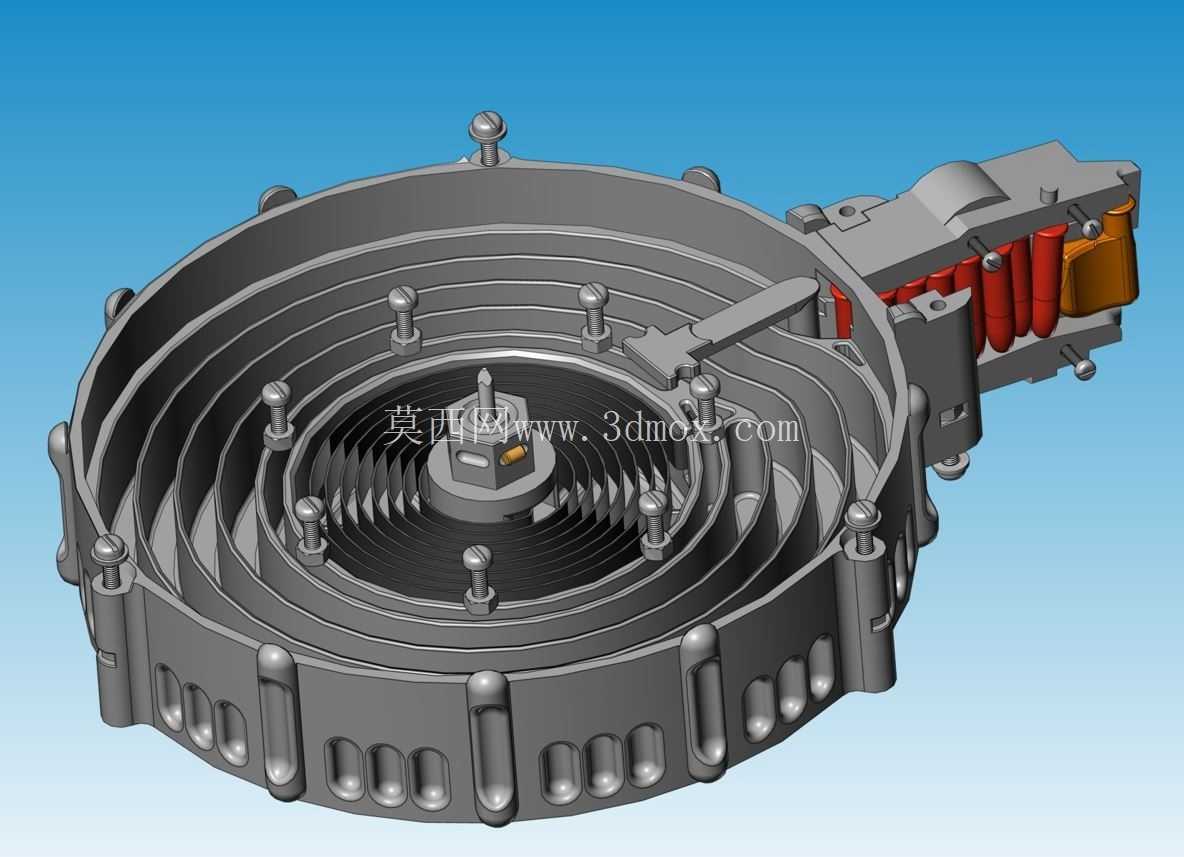

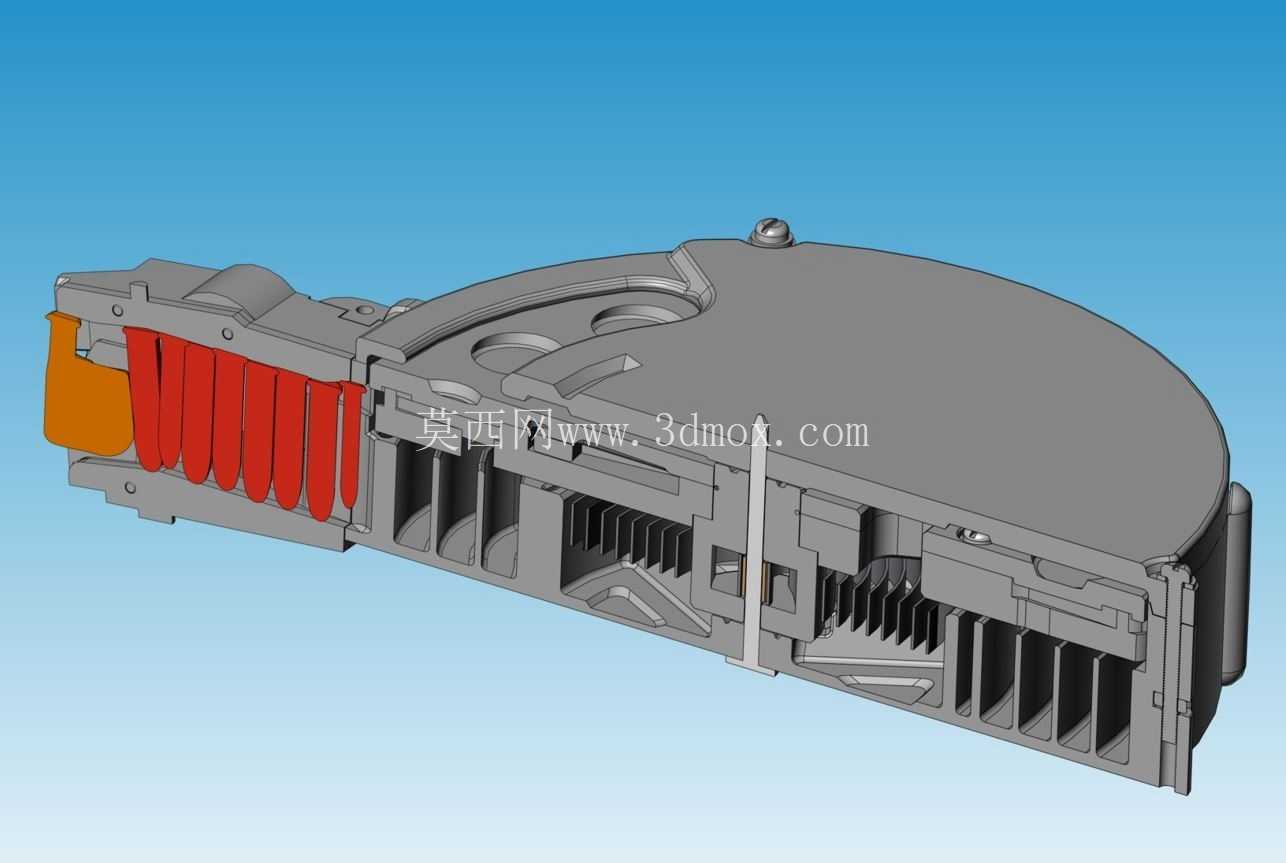

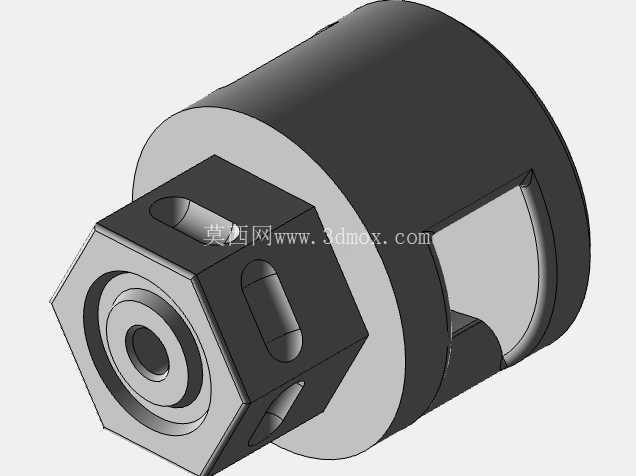

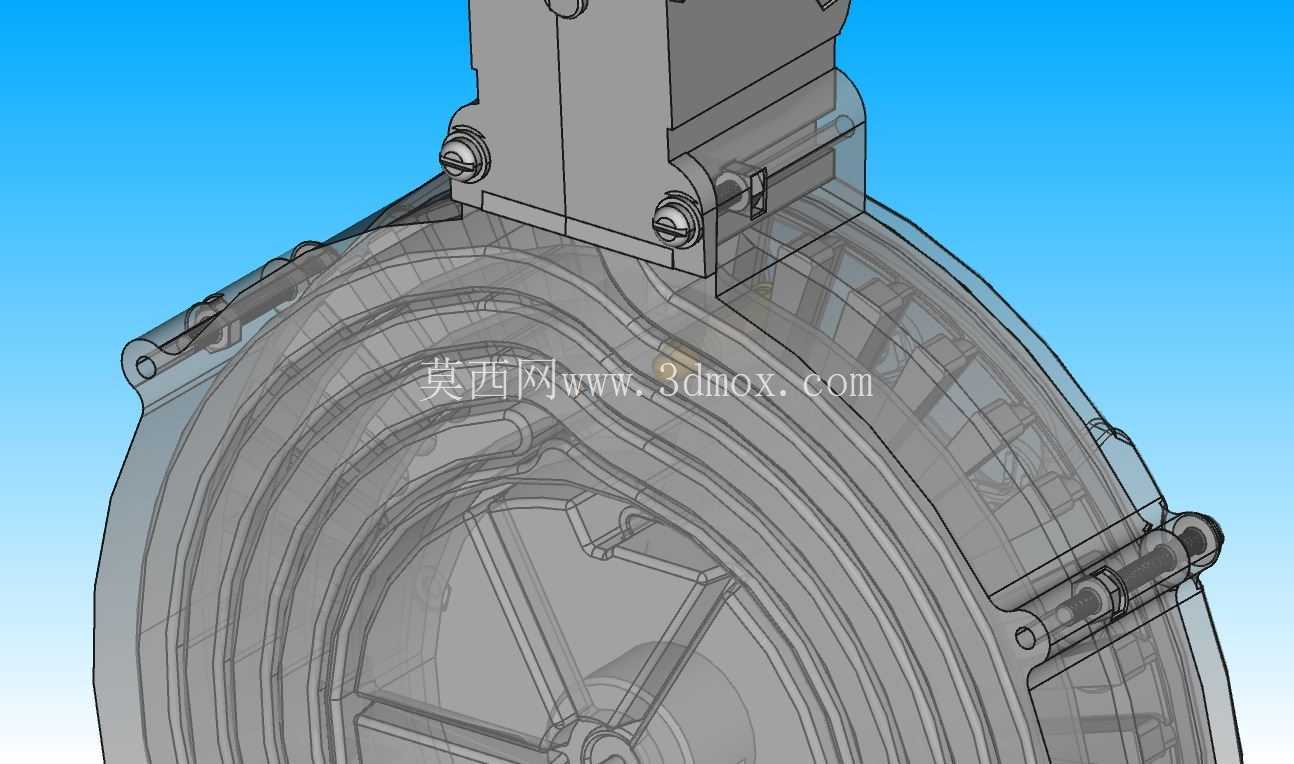

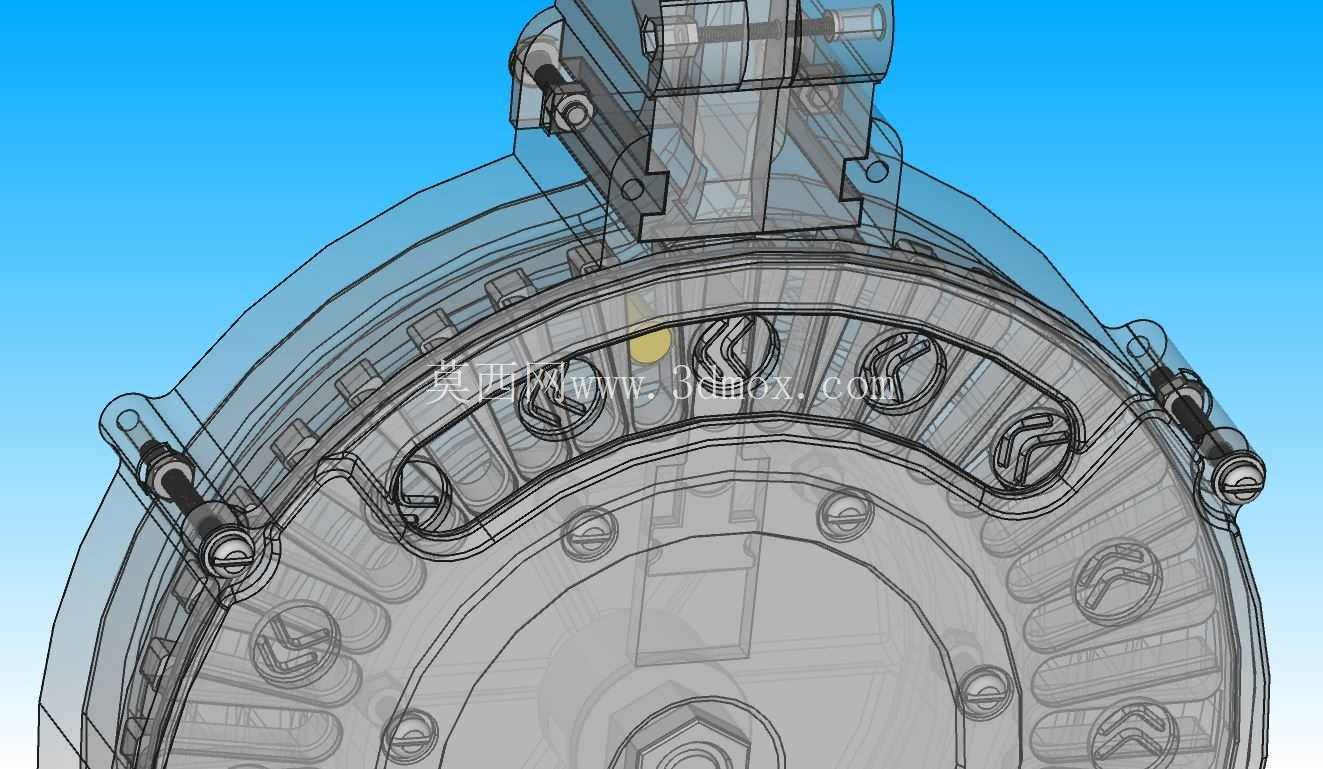

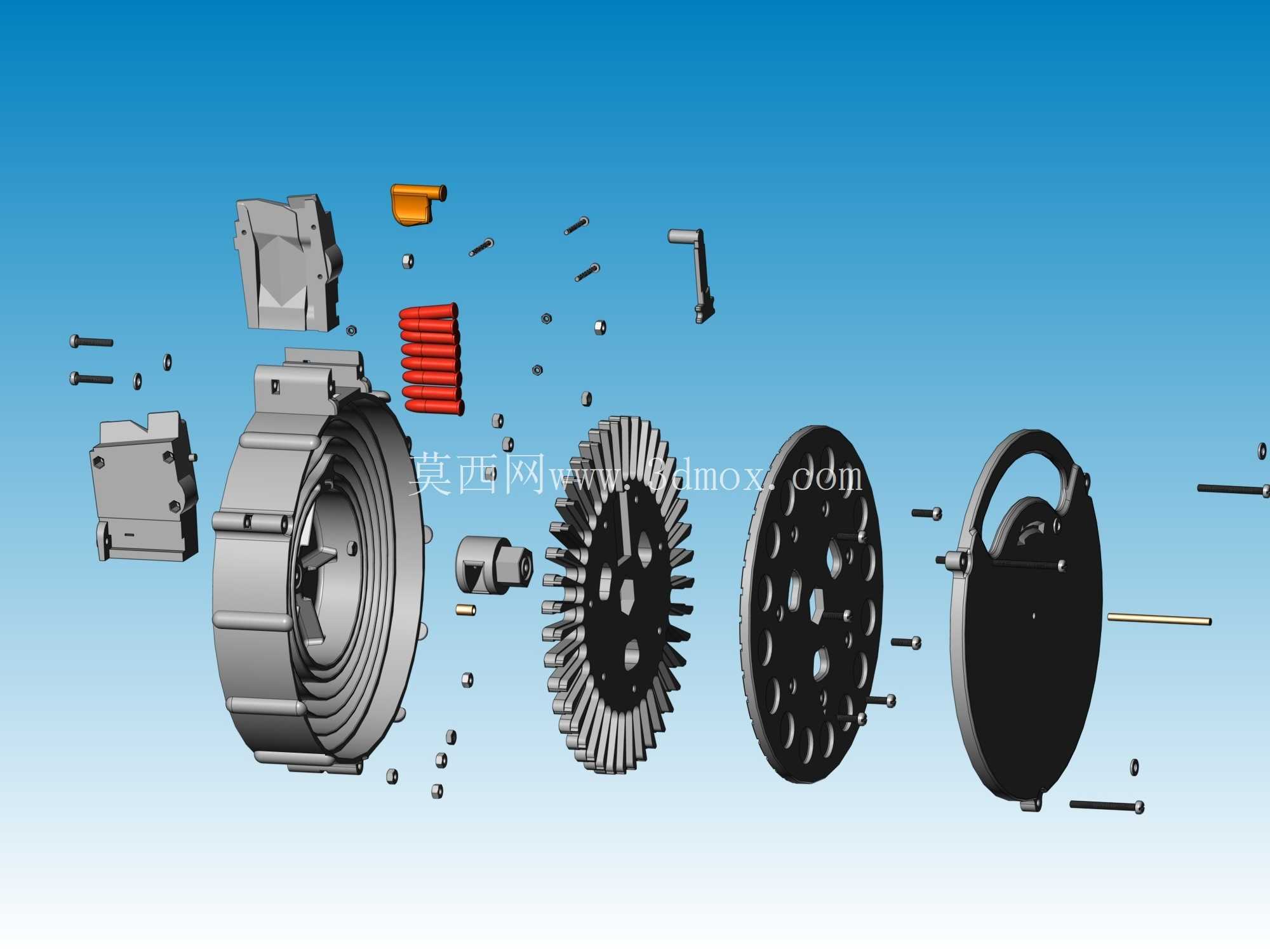

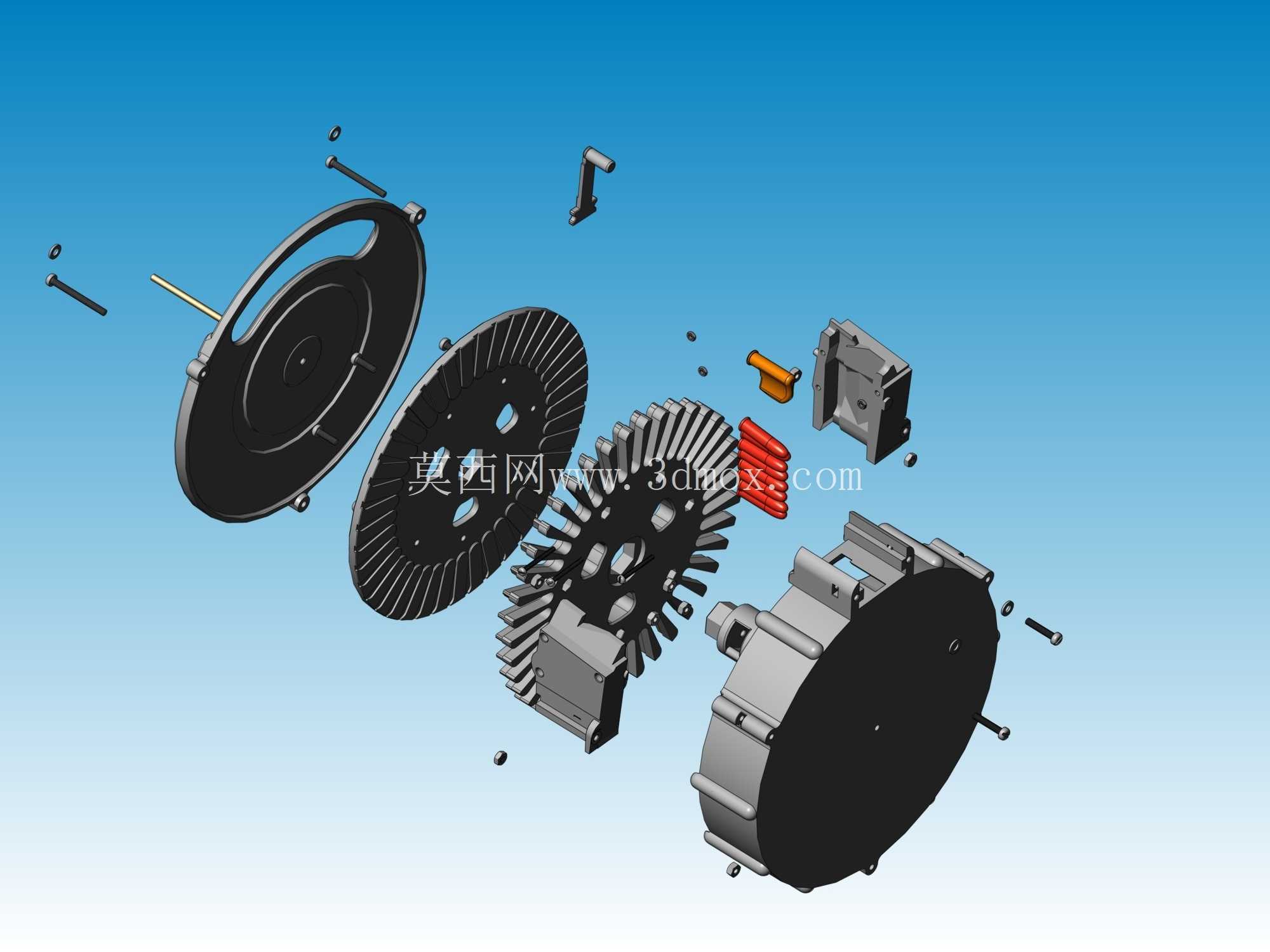

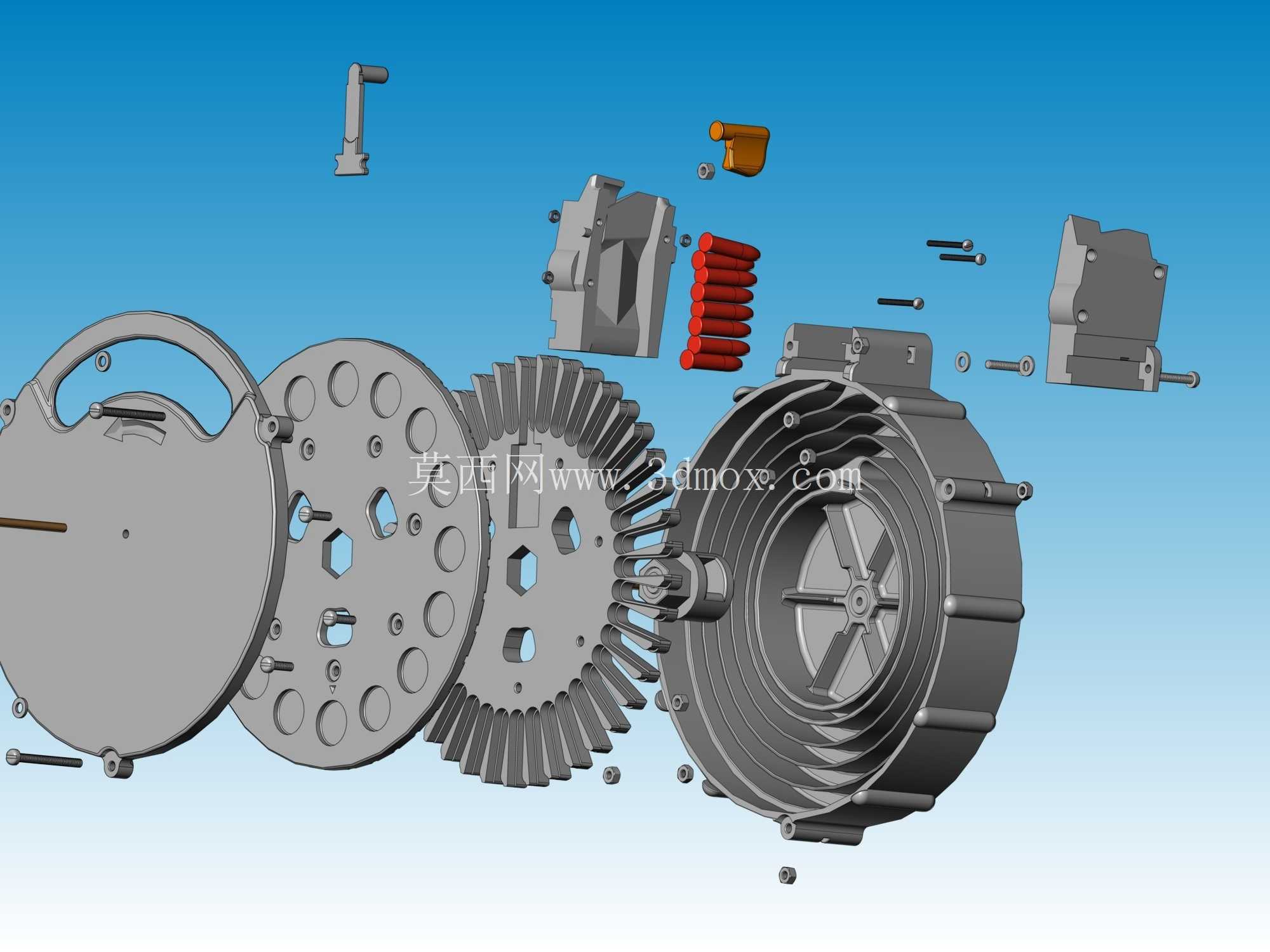

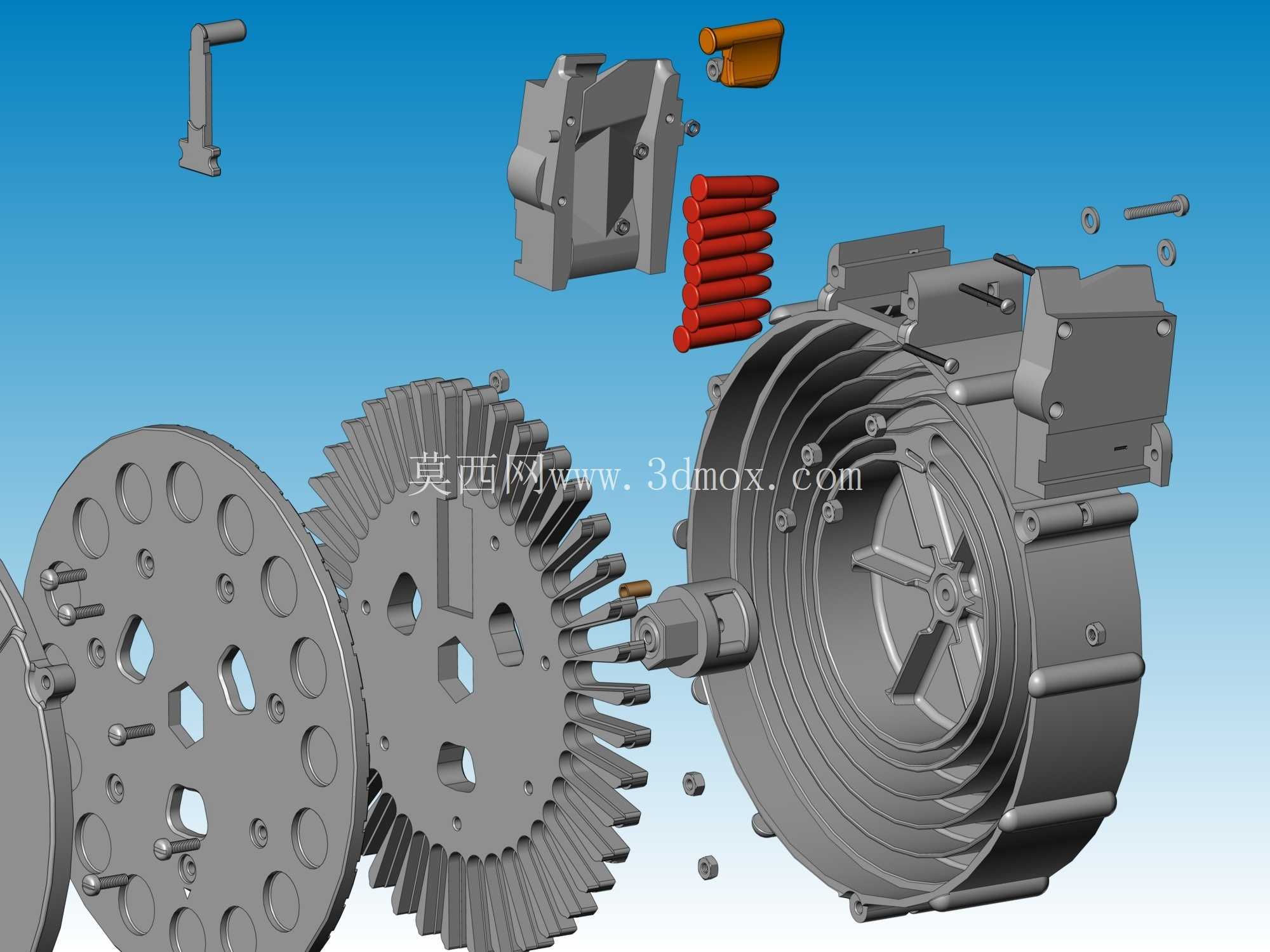

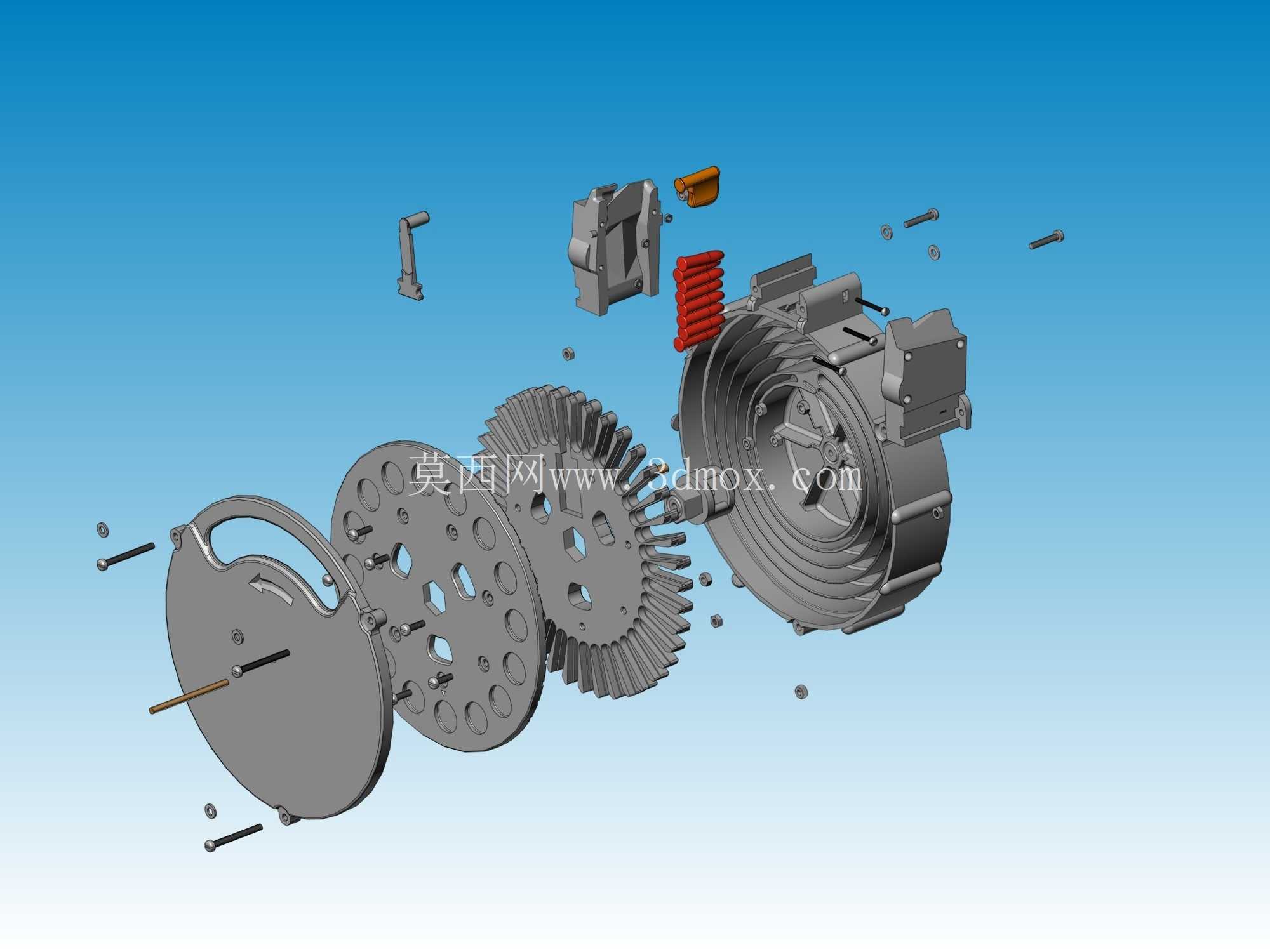

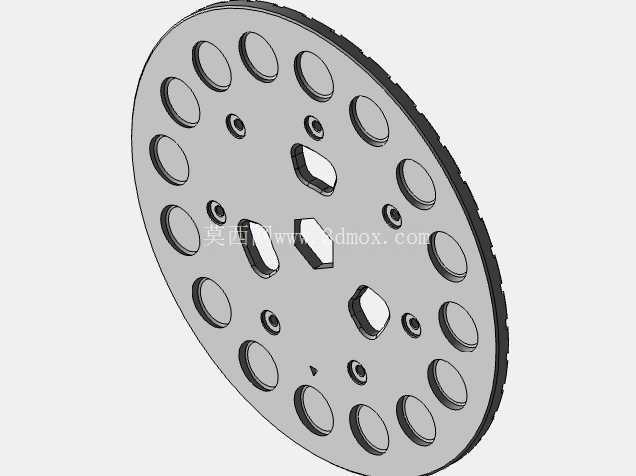

　　内部供弹路径采用阿基米德螺旋式导轨，从鼓体中心的驱动轴位置向外逐层盘旋延伸，最终对接侧面的出弹喉口。弹体在导轨内单列排布，每一层环道的宽度都按照弹体最大外径加0.3mm间隙设计，既不会因为间隙过大出现弹体歪斜、头尾错位，也不会因为间隙过小在温度变化、塑料件轻微吸水膨胀时出现走弹卡涩。导轨的导向齿在螺旋弯道处做了连续变曲率处理，弯道内侧的导向唇边高度比直段高出1.5mm，防止弹体在推送过程中从导轨内侧翘起脱轨。中心驱动位置预留了螺母嵌装槽，不再采用传统长屋顶尖轴的定位方式：转轴穿过中心孔后直接由嵌装的金属螺母锁附，轴肩同时承担扭力传递和轴向定位，拆装维护时不需要专用工具，松开端部锁件就能把整个转轮内芯从壳体内取出，清理进入腔体内的沙尘、碎屑或者意外脱落的弹簧碎屑都非常方便。

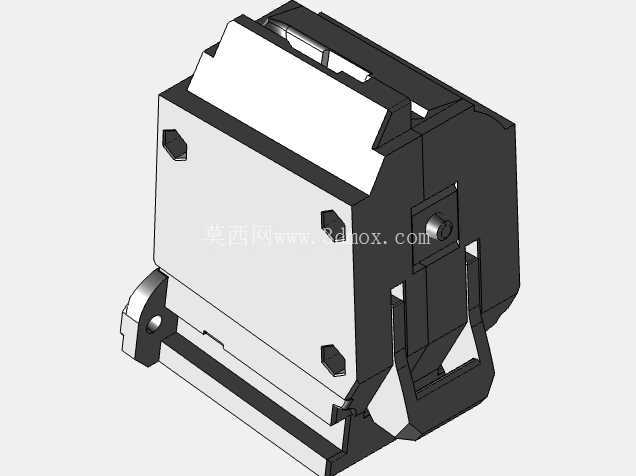

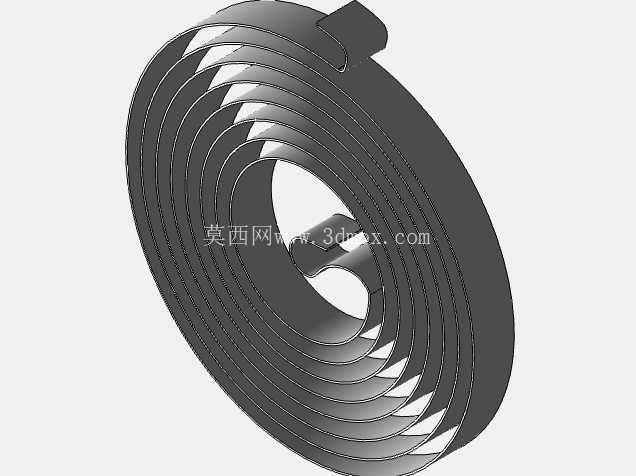

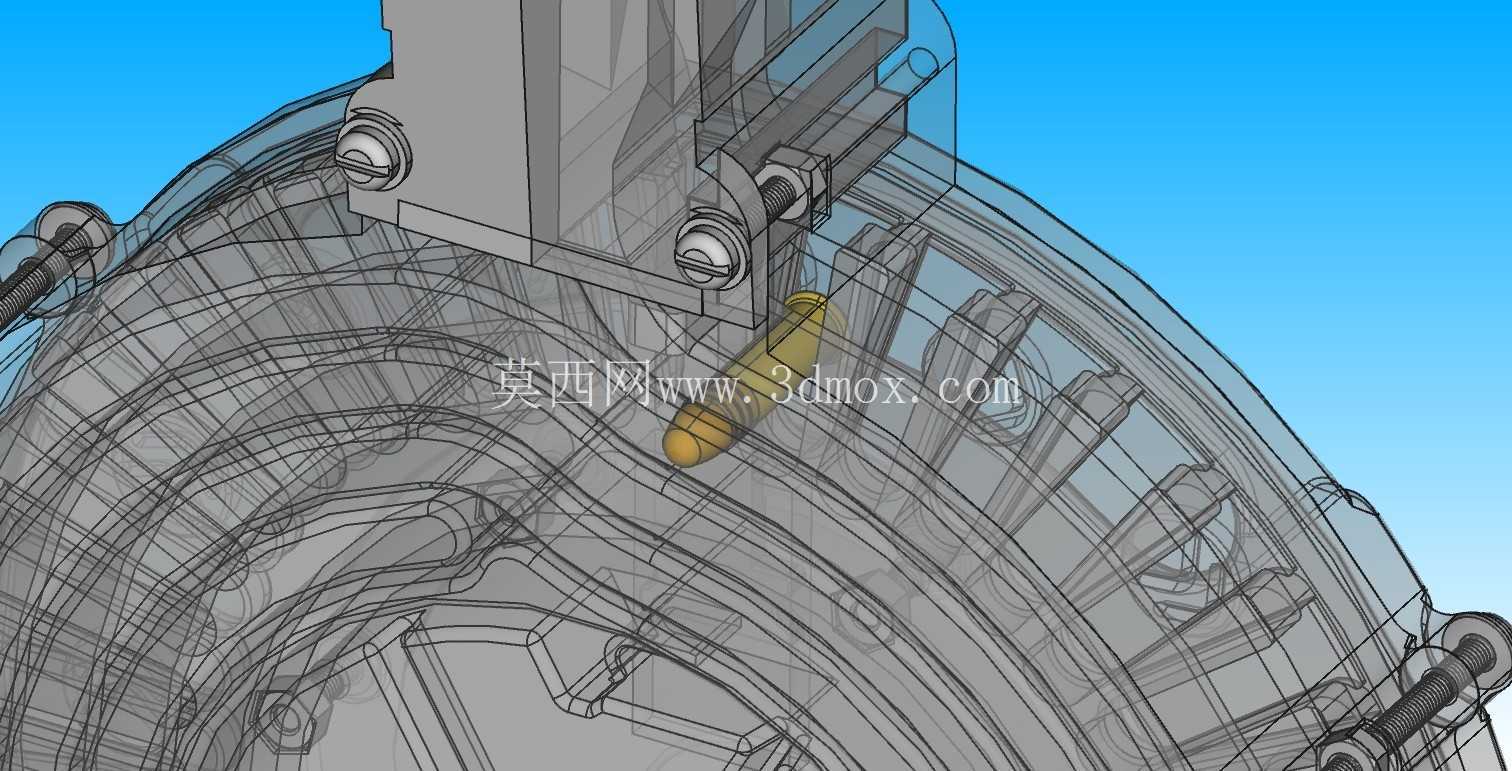

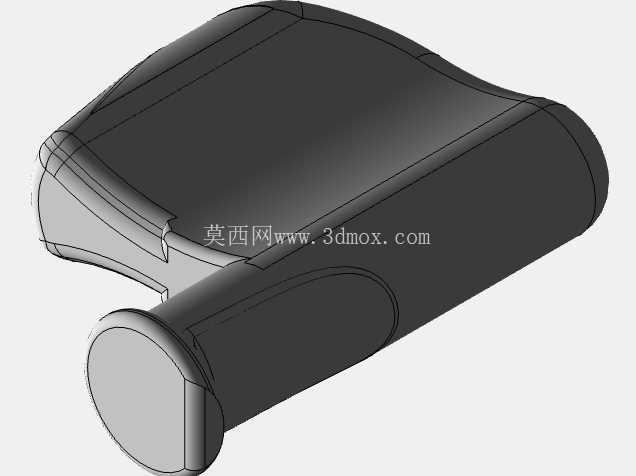

　　储能部分采用螺旋扭力弹簧布置在中心轴外围，弹簧的两端分别卡接在壳体固定槽和转轮驱动卡槽内，上弦时转动转轮即可逐步蓄能，弹簧的力矩曲线经过匹配，满仓状态下弹簧输出扭矩不会过大导致最前端弹体被过度挤压变形，余弹量较少时也能保持足够推力把最后几发弹体平稳推到出弹口位置。出弹喉口和主机匣的对接面做了定位止口，安装时止口先卡入机匣对应的定位槽，再用两枚固定件锁紧，能保证供弹路径和机匣进弹口的同轴度偏差控制在0.15mm以内，避免出现弹体爬升角度不对导致的供弹故障。侧面出弹段还集成了冗余的待发弹保持结构，即使鼓体受到侧向冲击，最前端的待发弹也不会从喉口意外脱落。

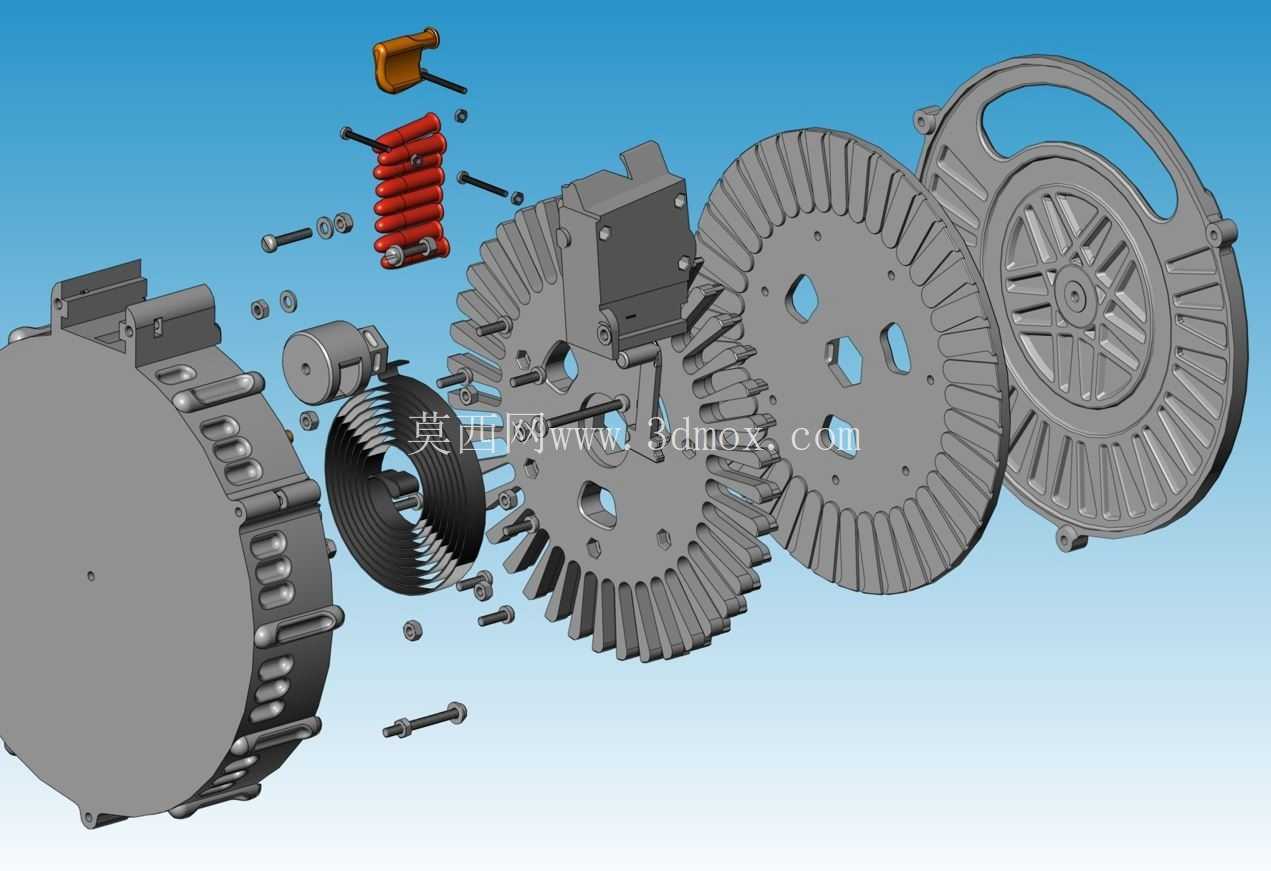

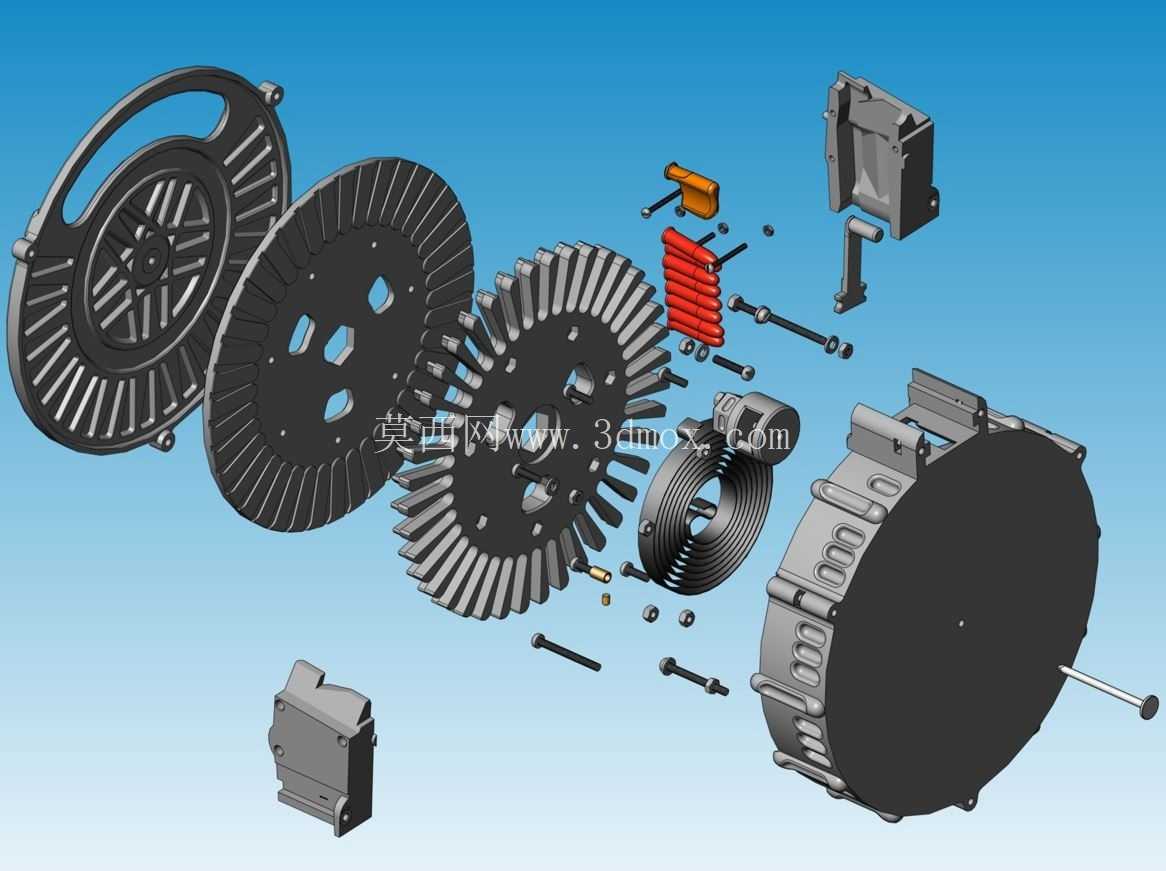

　　整套结构同时预留了两种构型的设计基础：精简版去掉了非承载的装饰性凸台、外观刻槽，优先保证打印成型效率和结构强度，适合功能验证阶段快速试制；精细完整版保留了外壁的防滑纹理、分段装饰凸棱和细节标识位，外观完成度更高。所有外露的固定点位都采用标准M3规格螺丝，不同位置的螺丝长度根据连接层厚匹配：壳体周向的固定位用10mm长度螺丝贯穿上下壳，中心转轴锁附位配合M3螺母做轴向压紧，导轨段的局部限位件用短规格螺丝固定，不需要特殊定制紧固件，常规五金件就能完成整机组装。针对3D打印成型的工艺特性，所有水平方向的装配孔都预留了0.2mm的打印补偿量，悬伸位置的角度都大于45度，不需要额外添加支撑就能直接打印，后期仅需去除少量层纹毛刺即可完成装配。
