小型巷道堆垛负载存取输送设备

　　这套小型负载ASRS对应的是轻载自动化立体仓储场景里的巷道堆垛存取单元，整体结构围绕窄巷道内的水平走行、垂直举升、货叉取放三个核心动作搭建，适配电商小件仓、厂内线边仓、实验室耗材库、3C电子原料暂存区这类存储密度高、单货位载荷不大的场景。设备底部走行机构沿巷道地面铺设的地轨完成X向长距离位移，两侧立式立柱作为Z向升降的导向支撑，载货台沿立柱导轨完成上下层货位的对位，前端搭载的伸缩货叉完成Y向的货物取放，三个轴的动作配合即可完成巷道两侧整列货架任意货位的物料自动出入库作业。

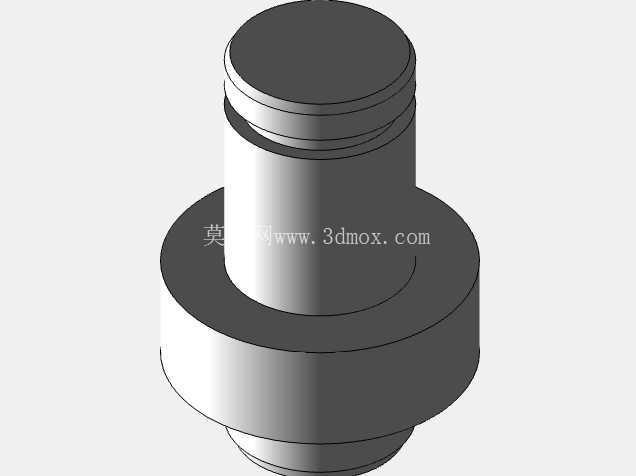

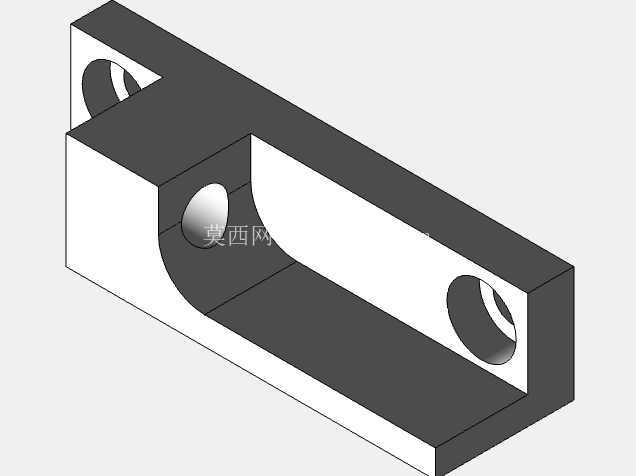

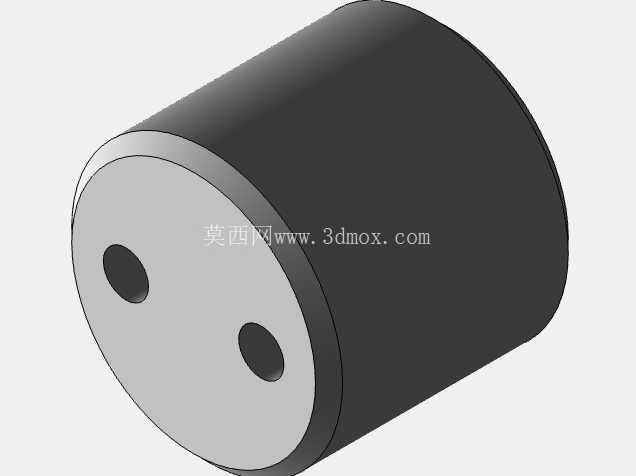

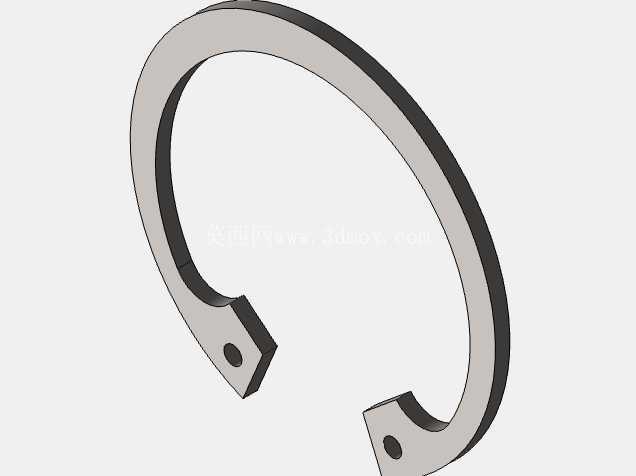

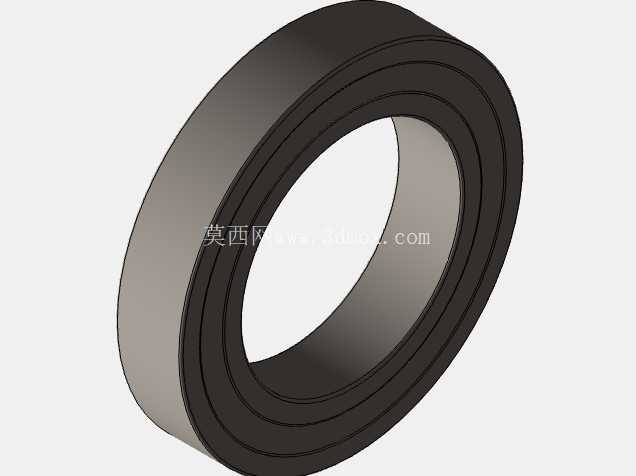

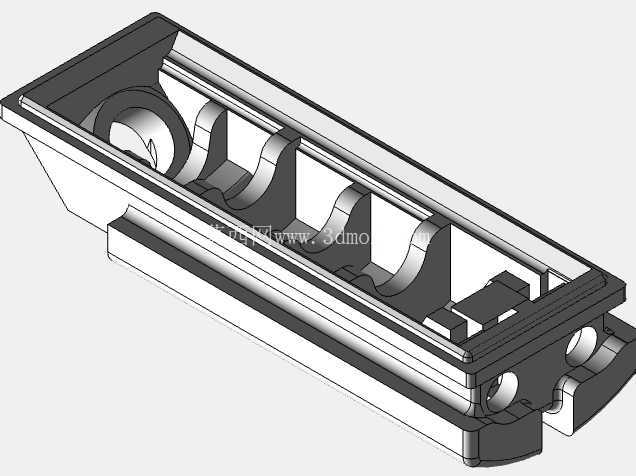

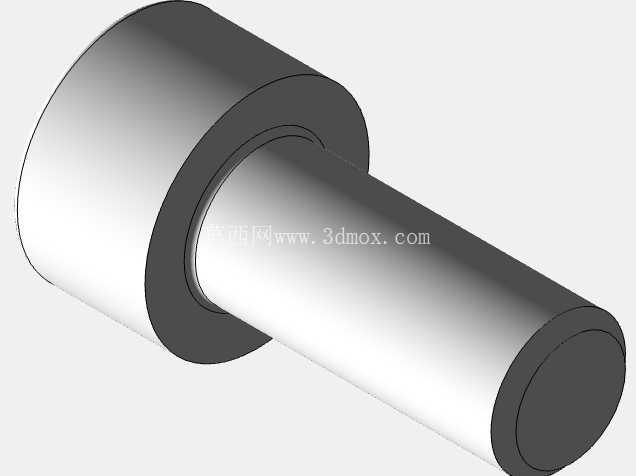

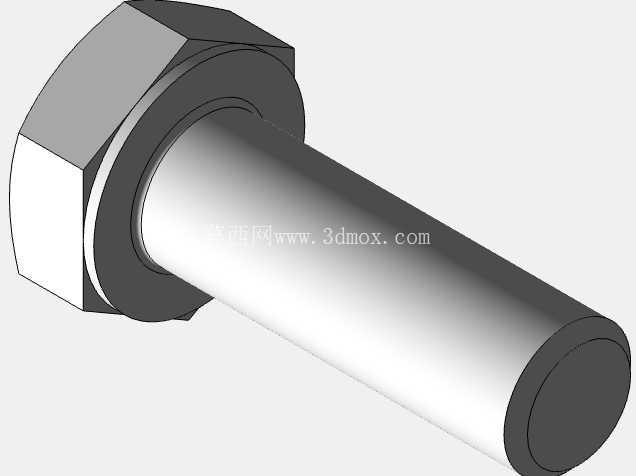

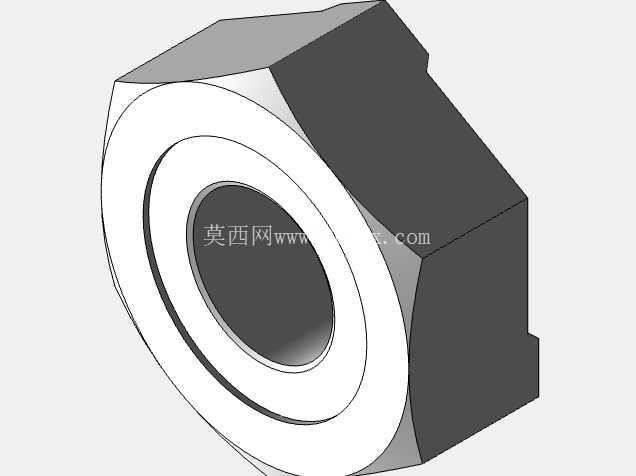

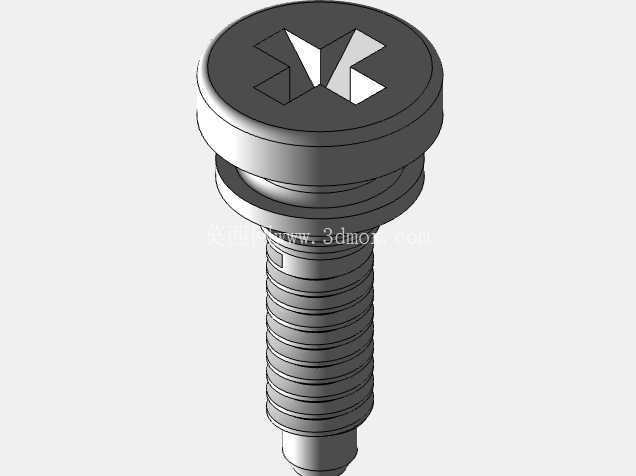

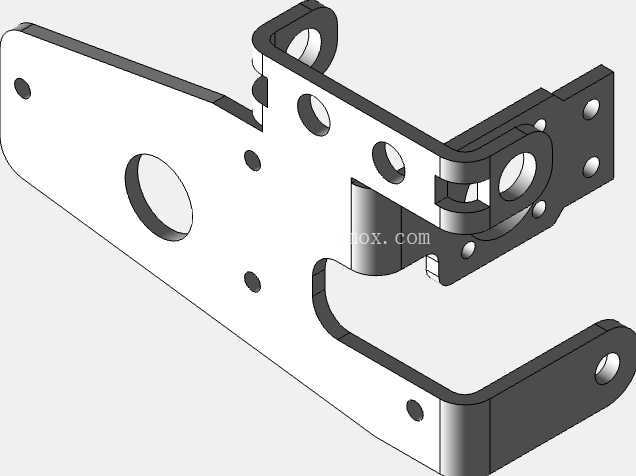

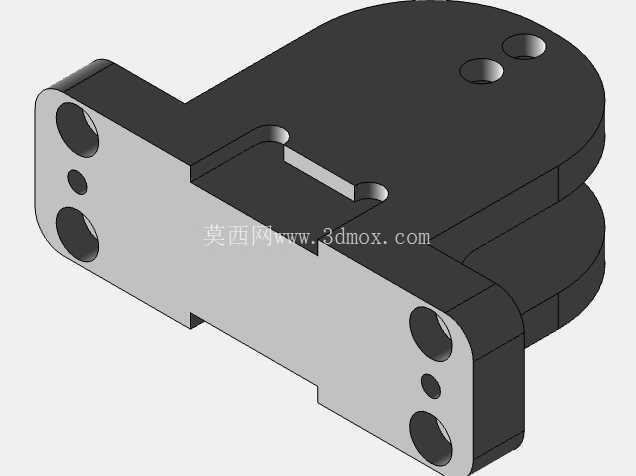

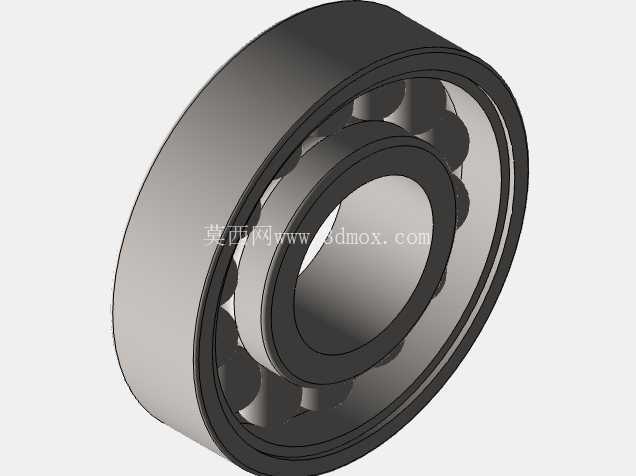

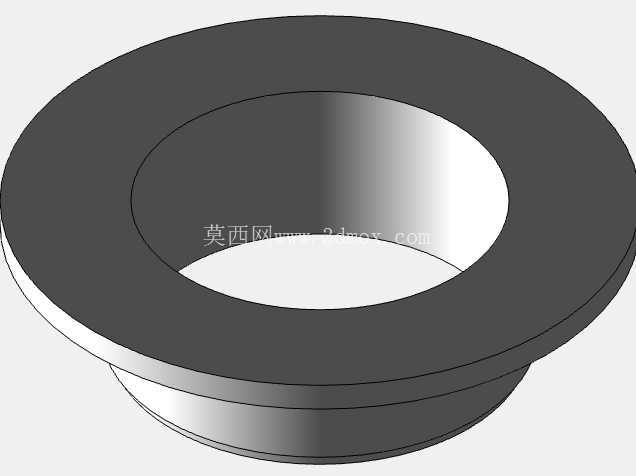

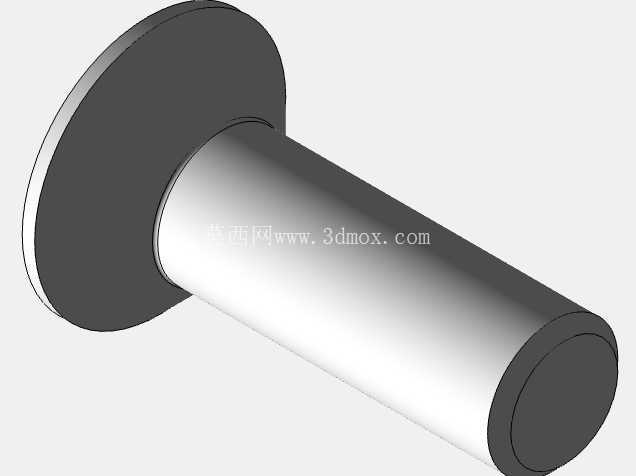

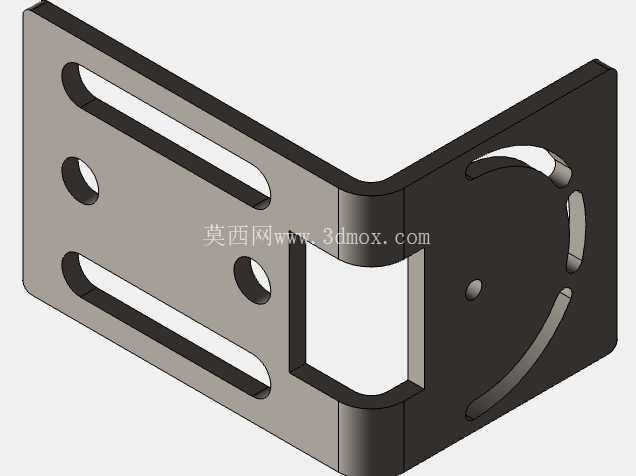

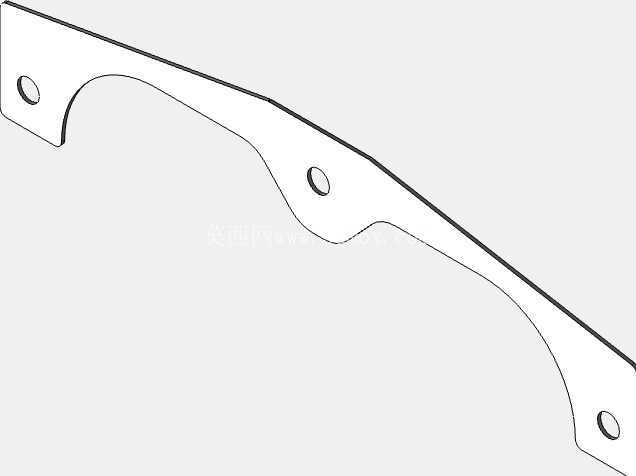

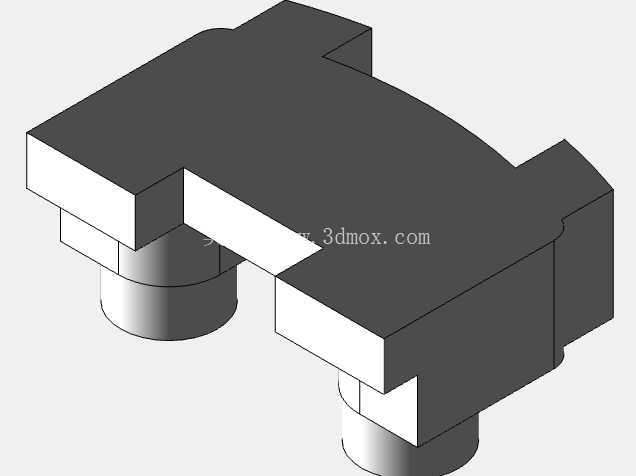

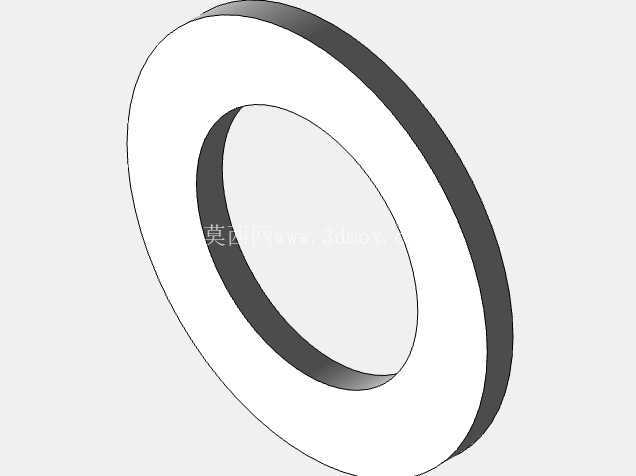

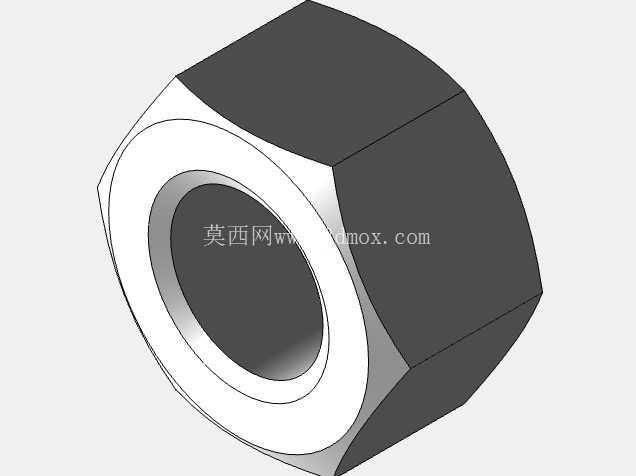

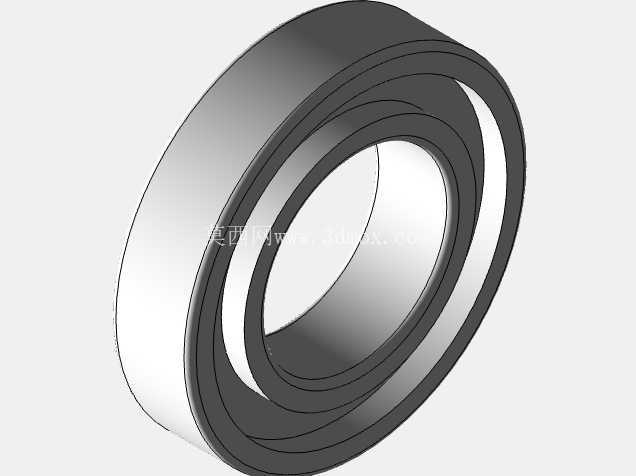

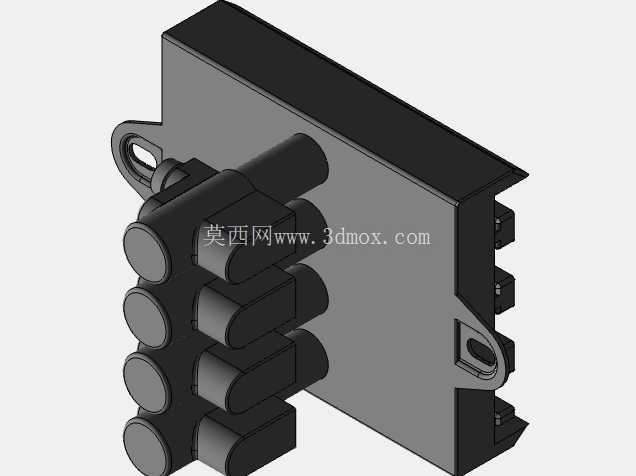

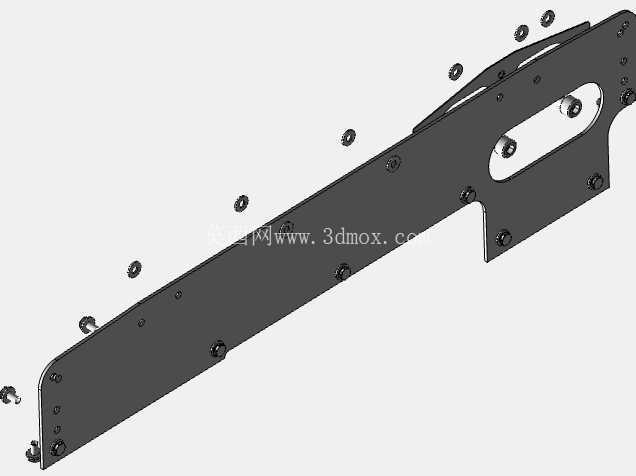

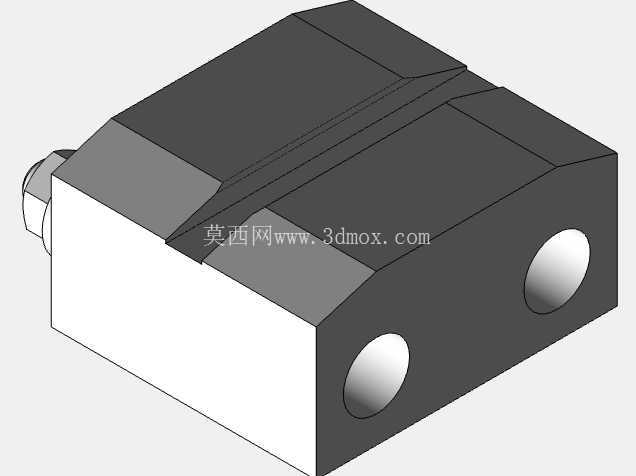

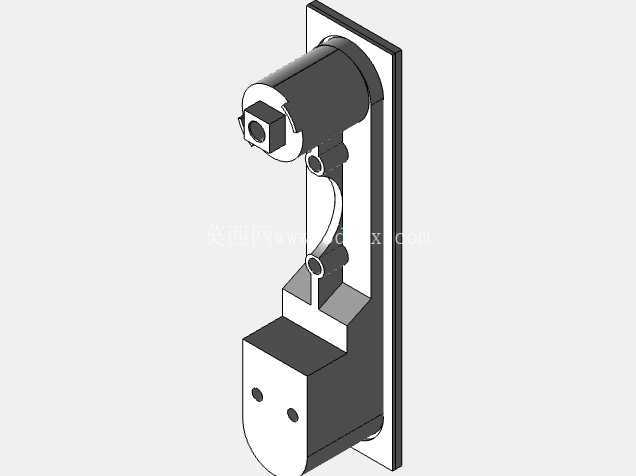

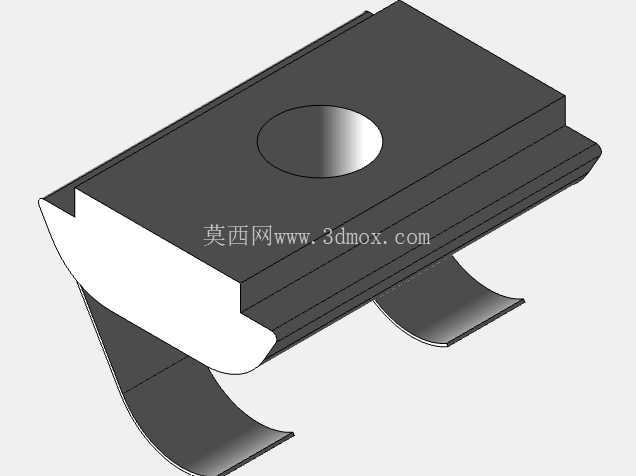

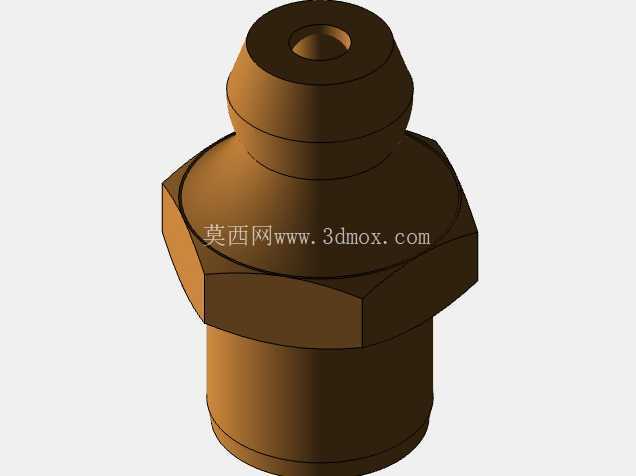

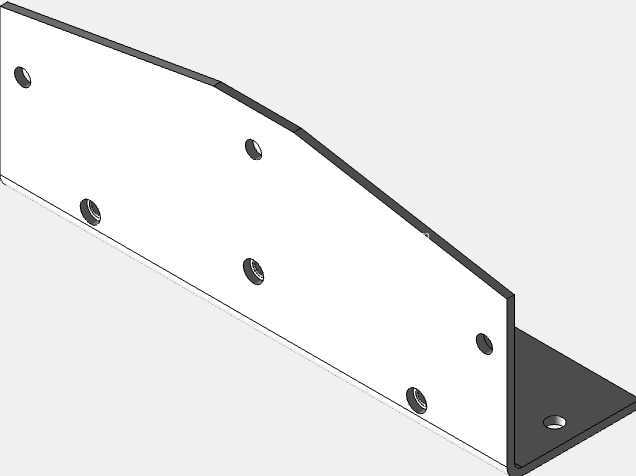

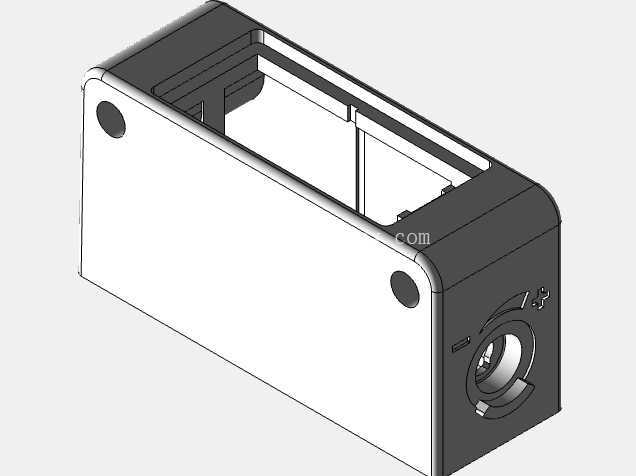

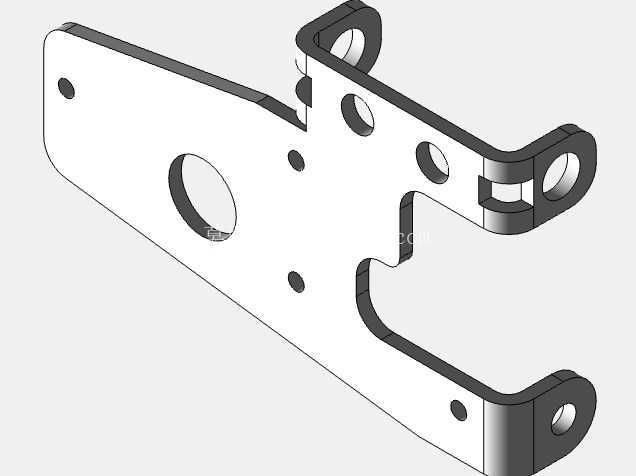

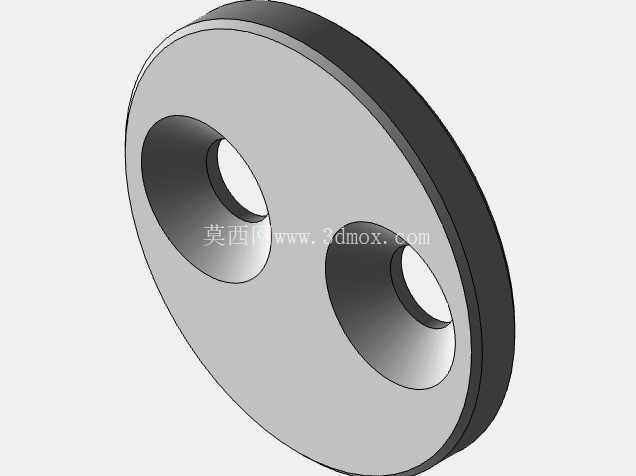

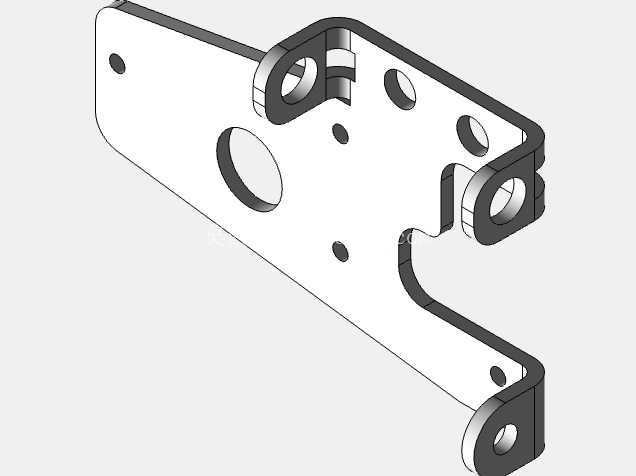

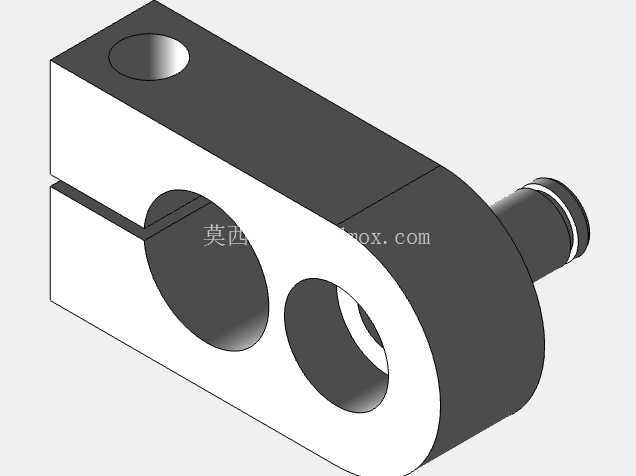

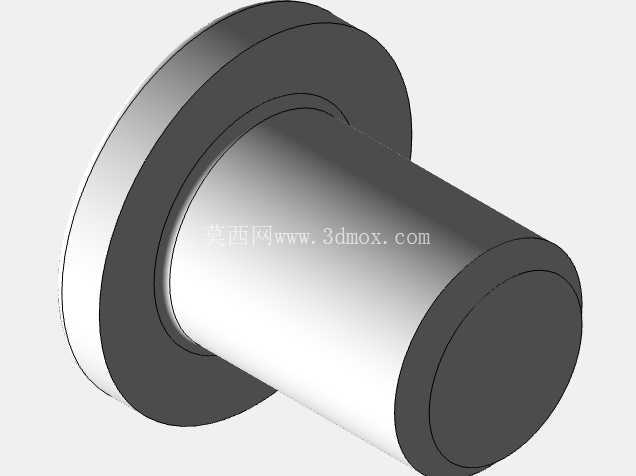

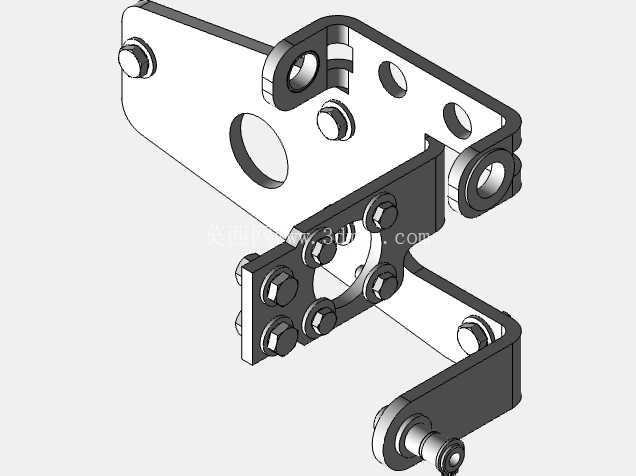

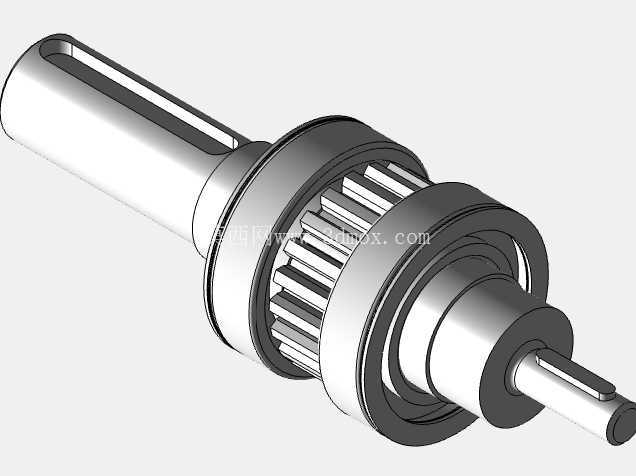

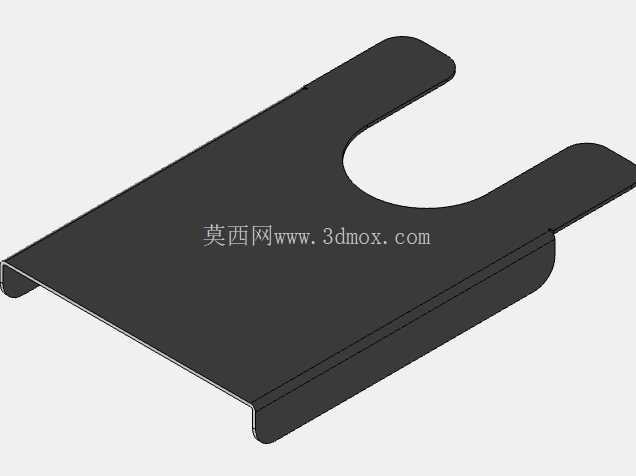

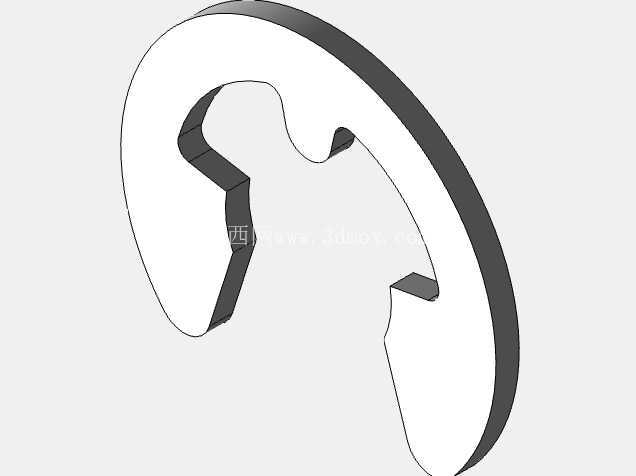

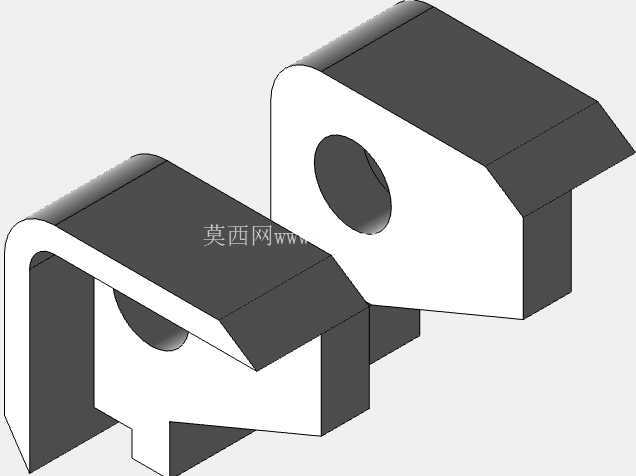

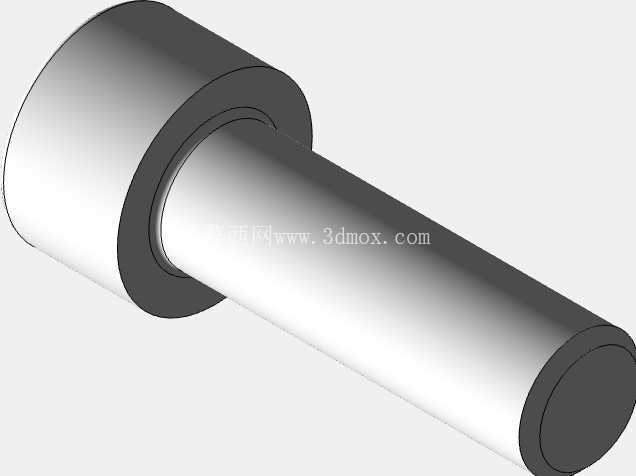

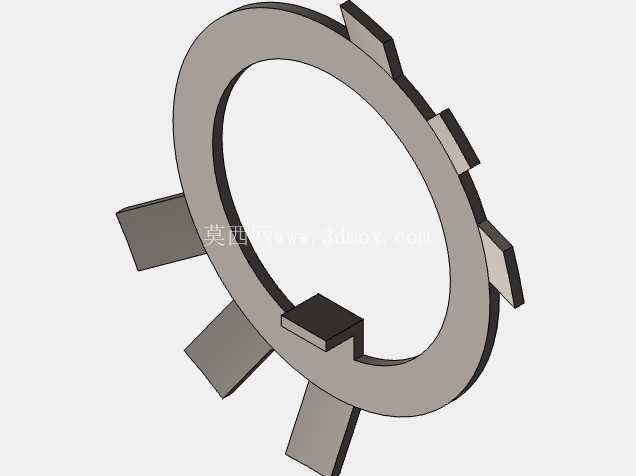

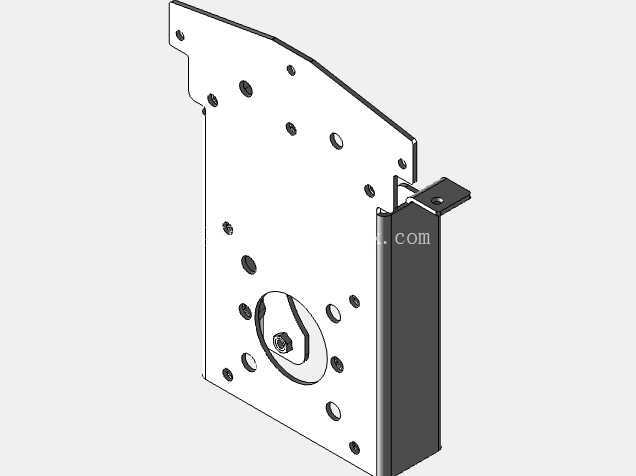

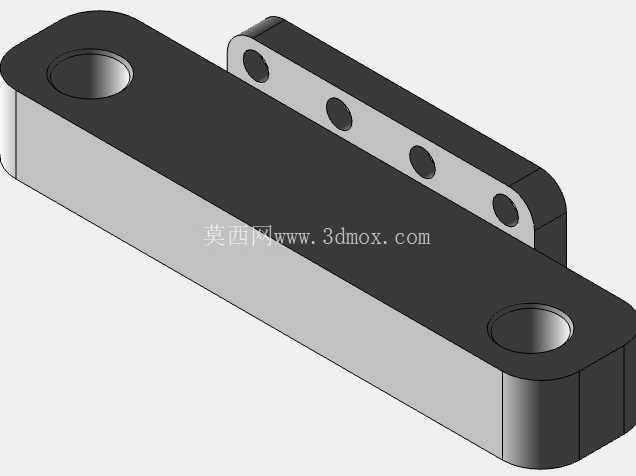

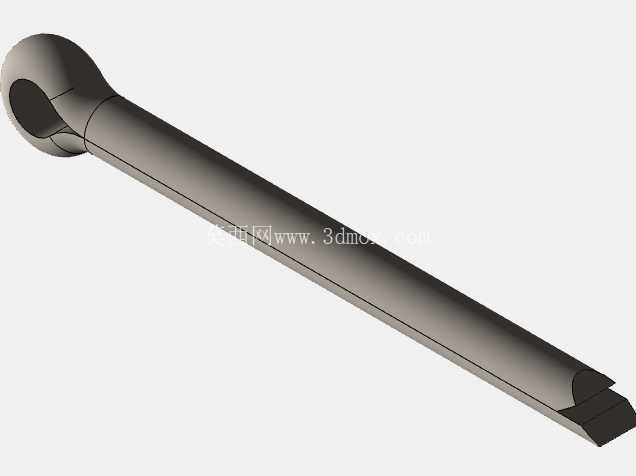

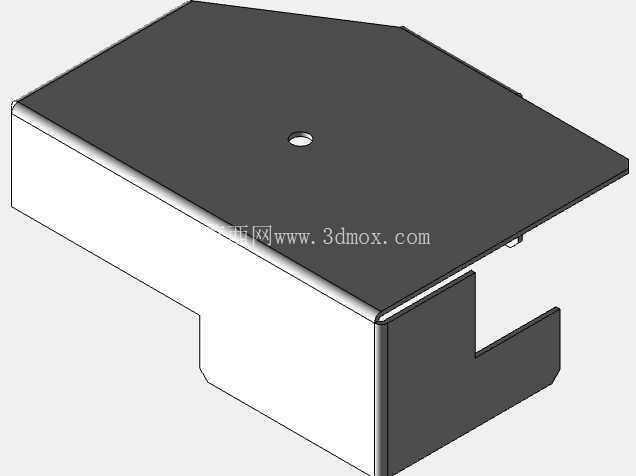

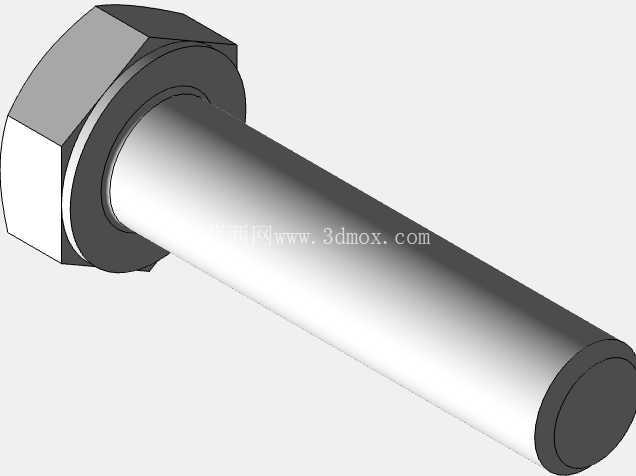

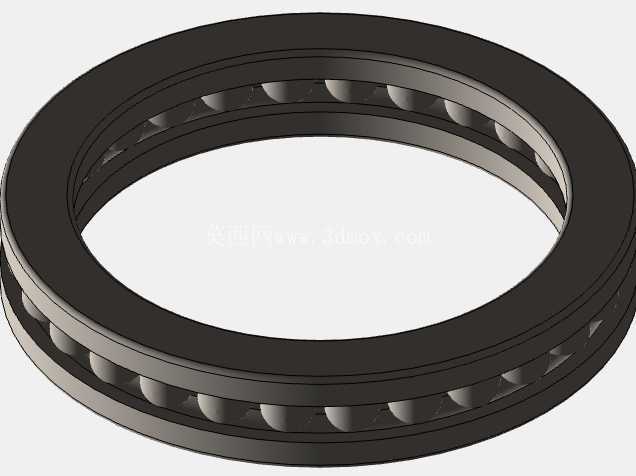

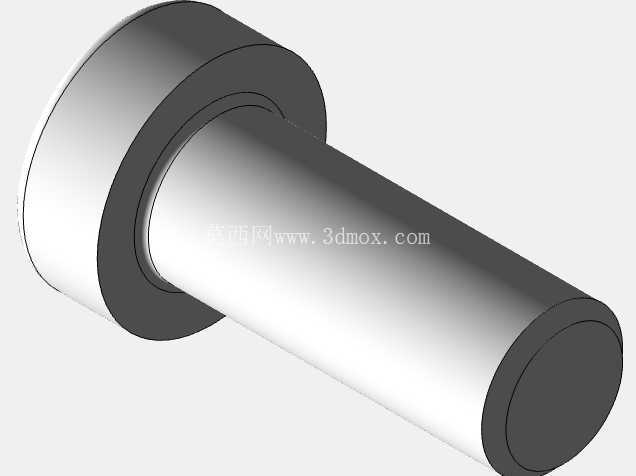

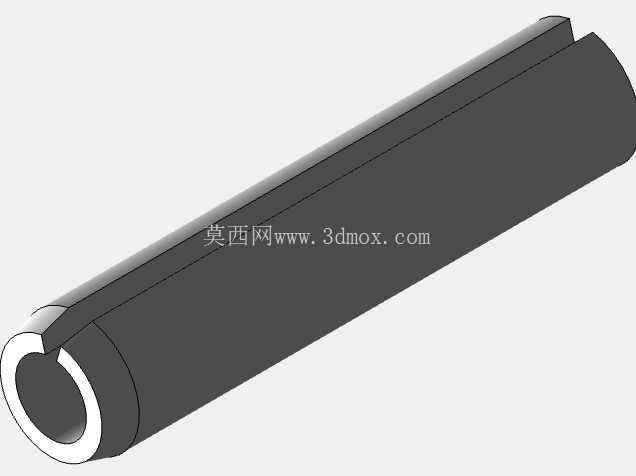

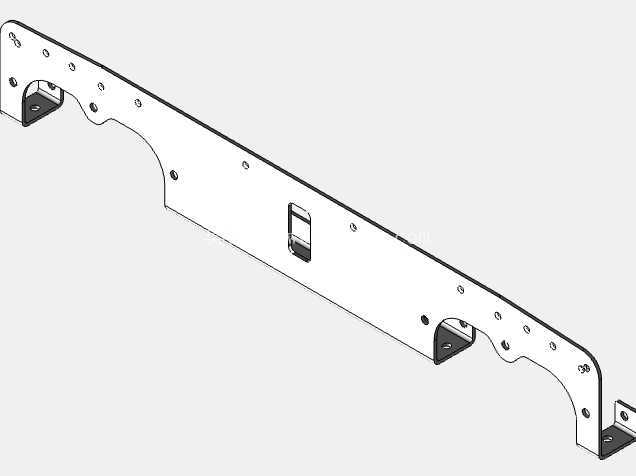

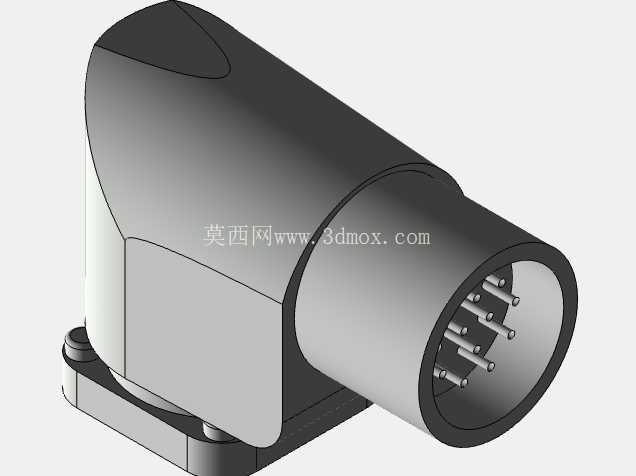

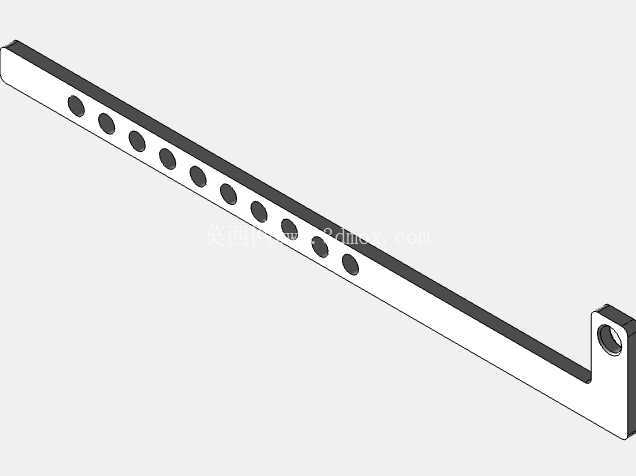

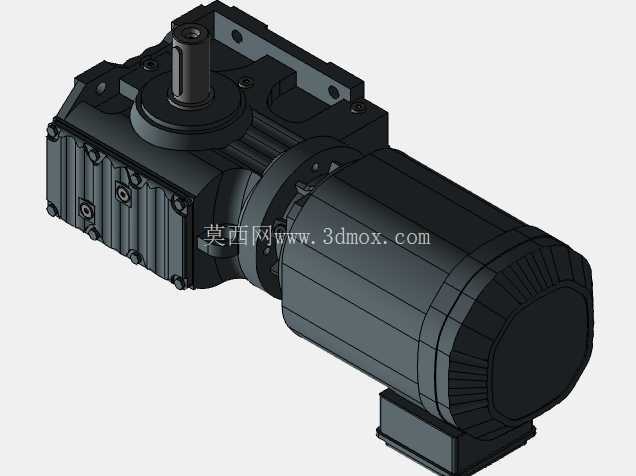

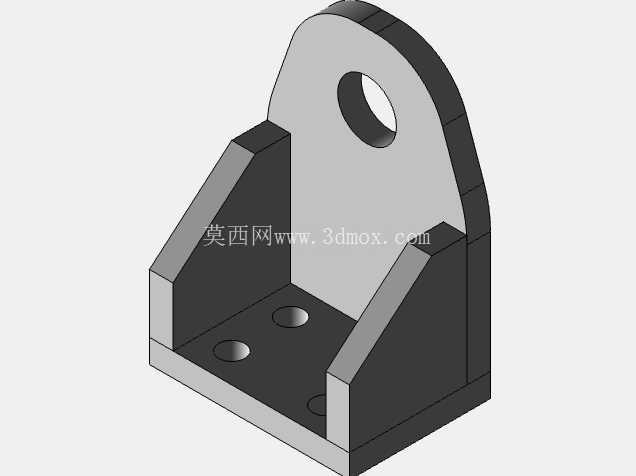

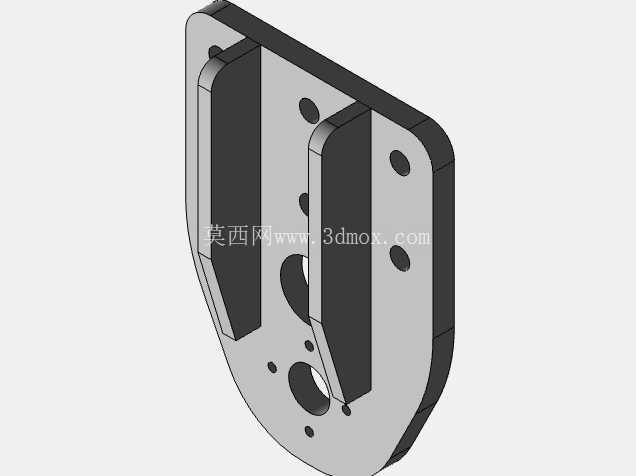

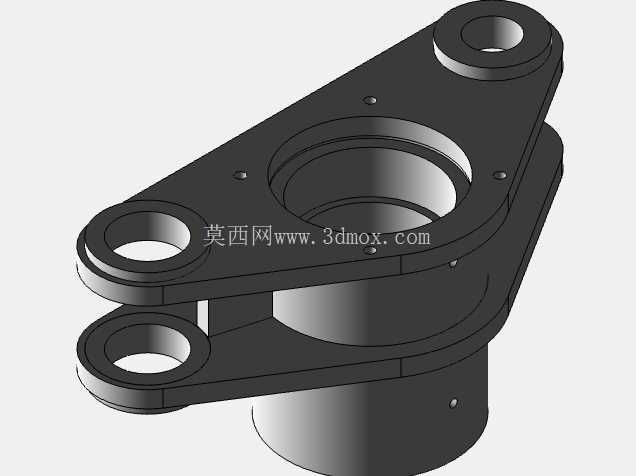

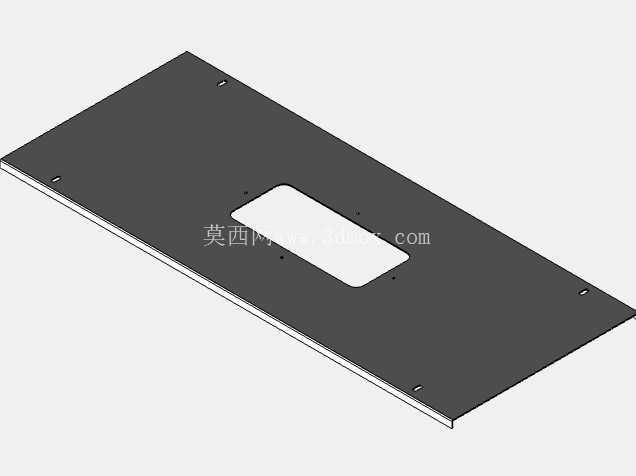

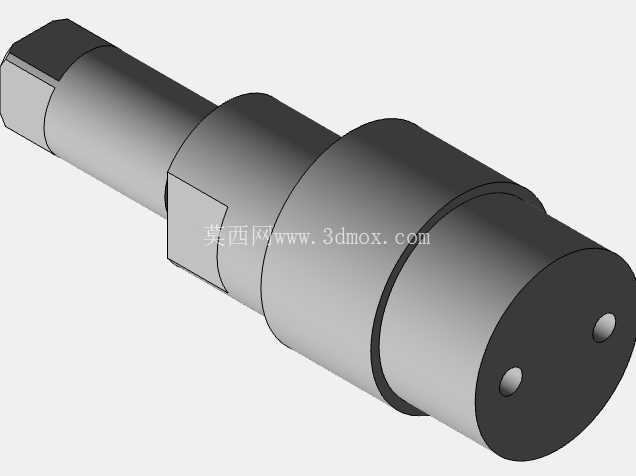

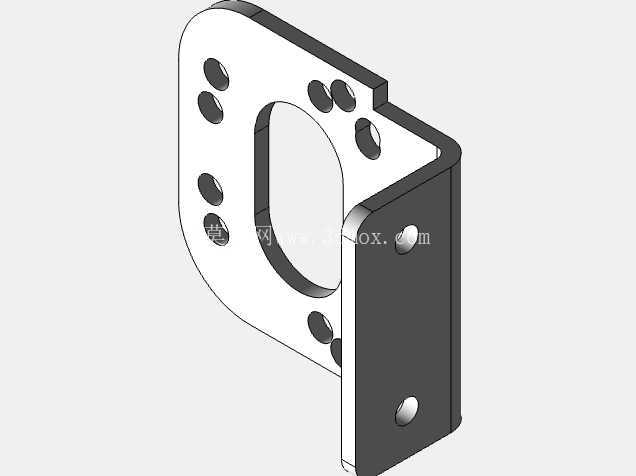

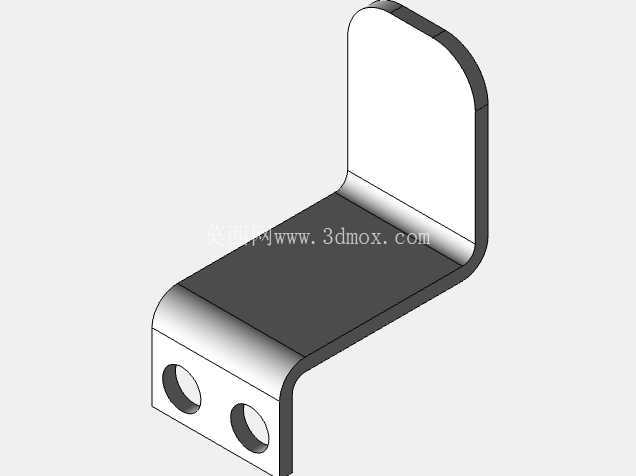

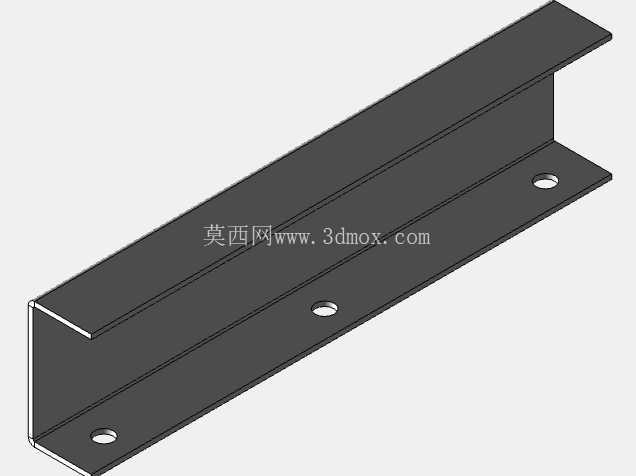

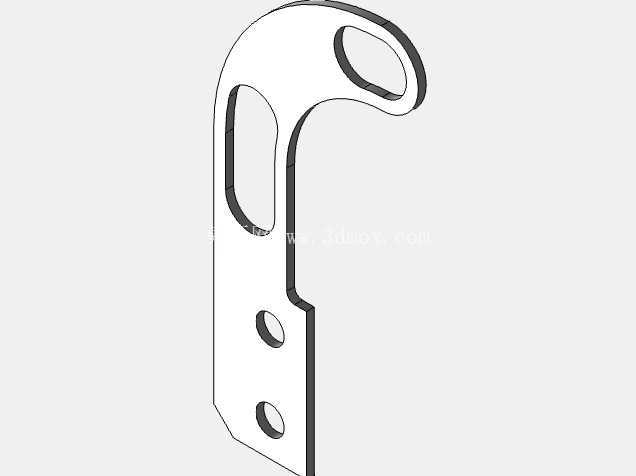

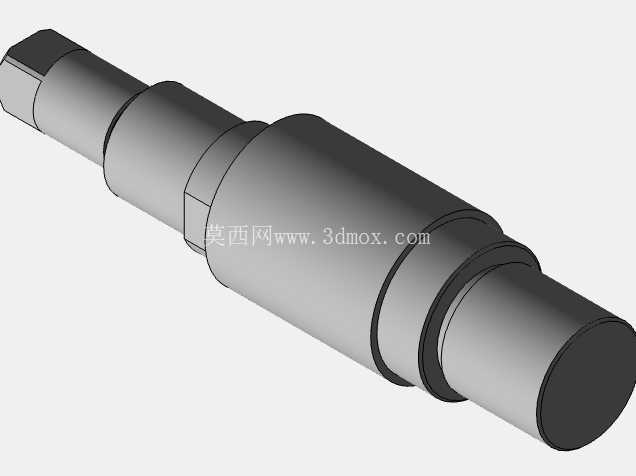

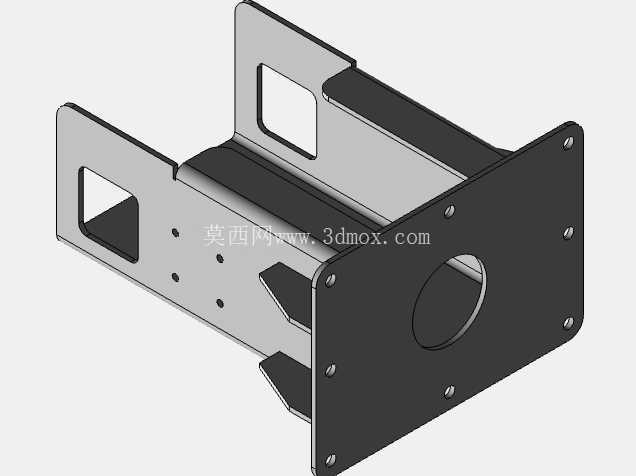

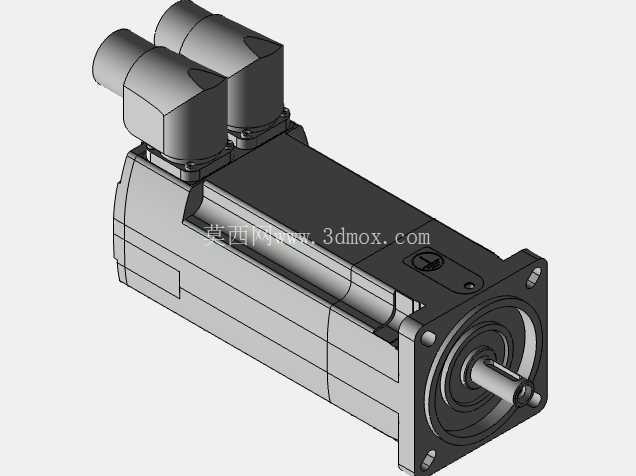

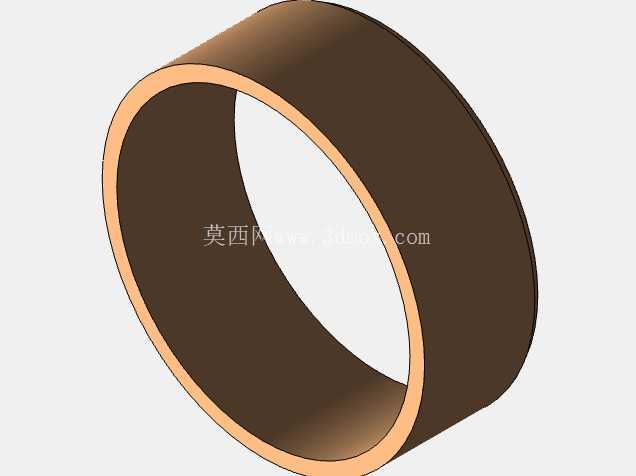

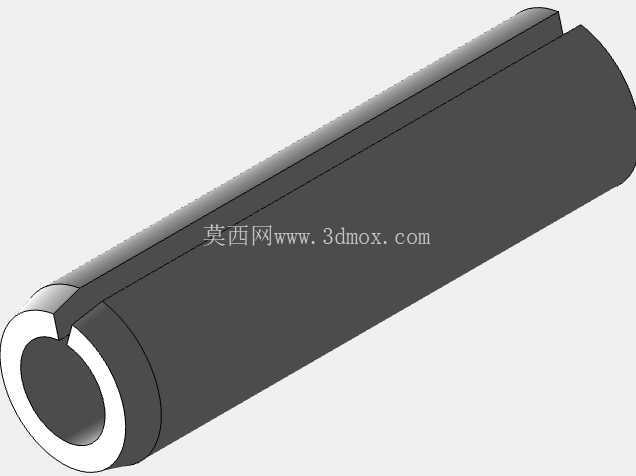

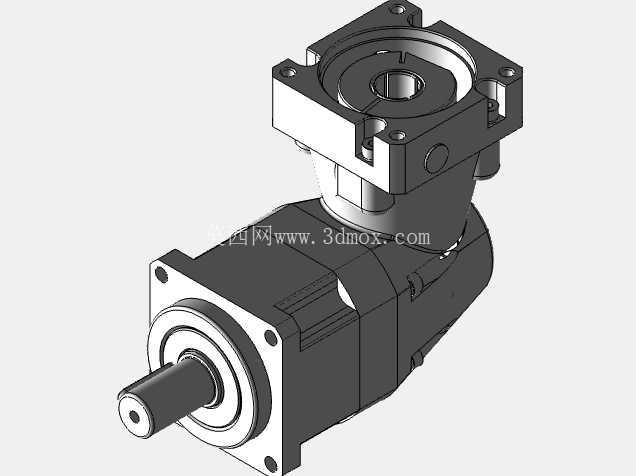

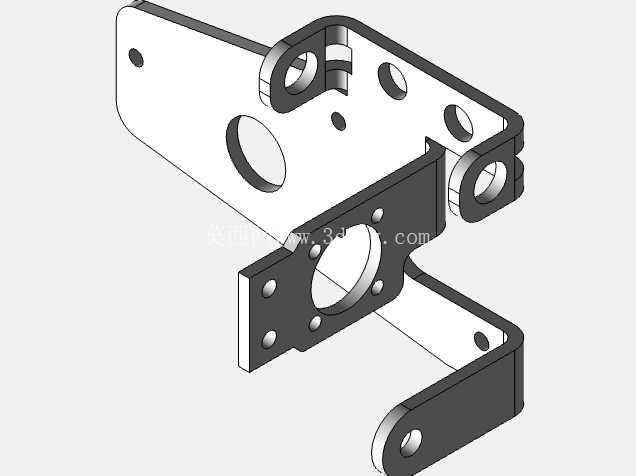

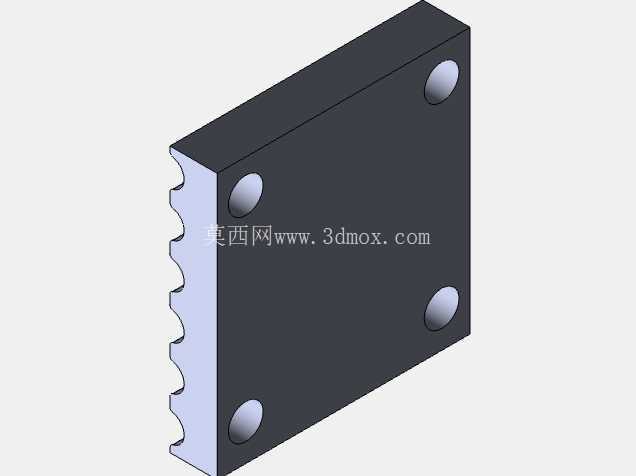

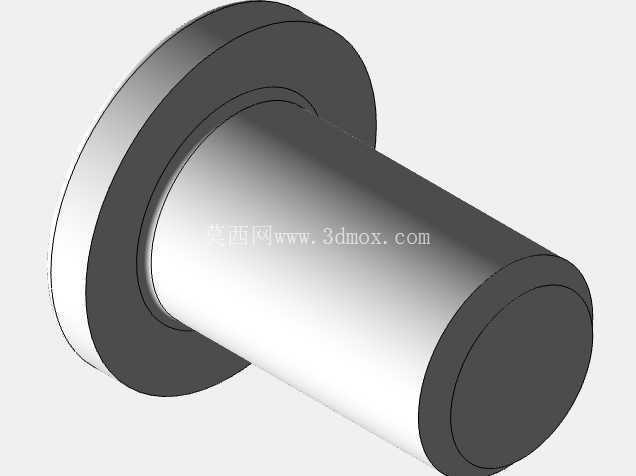

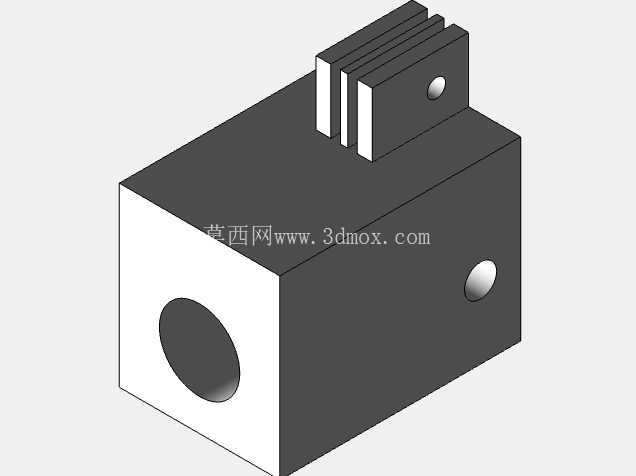

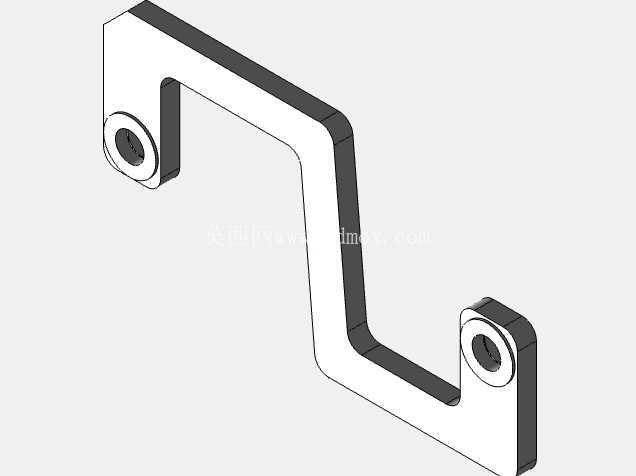

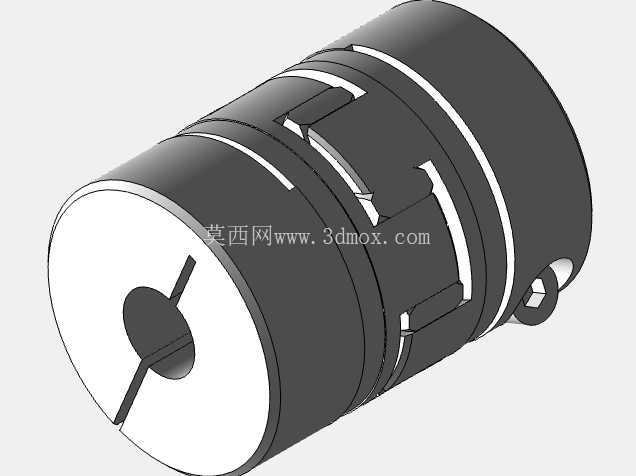

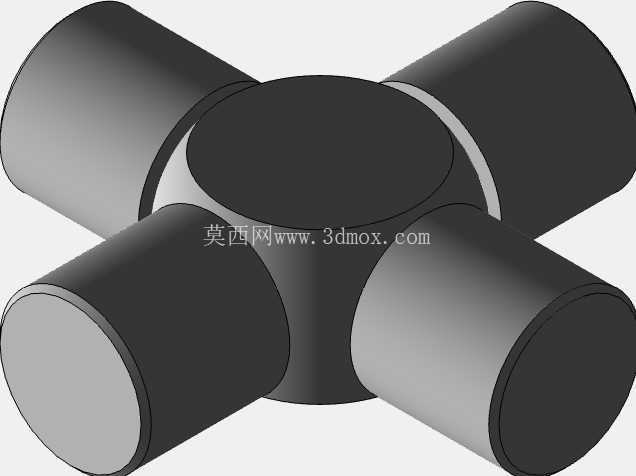

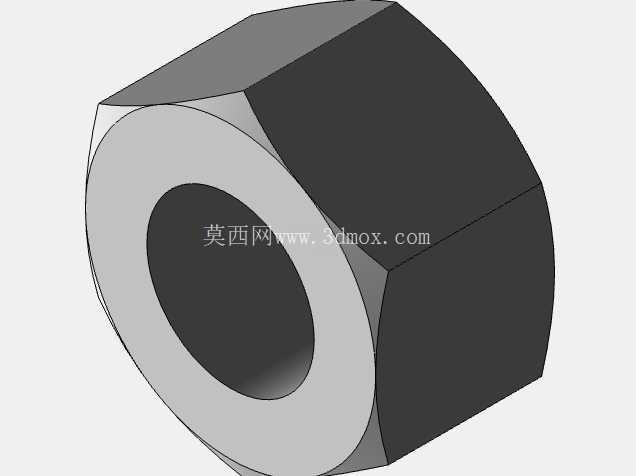

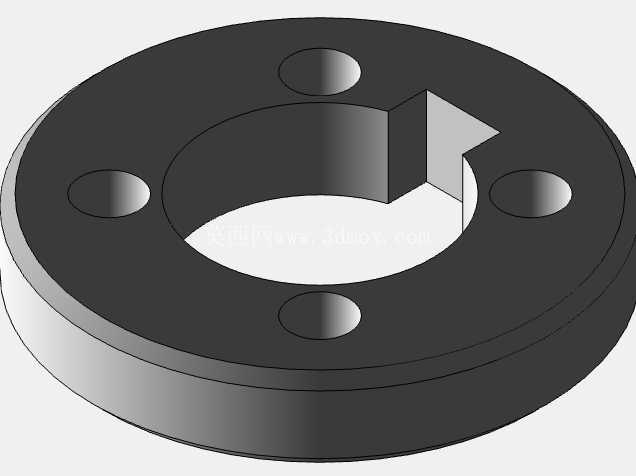

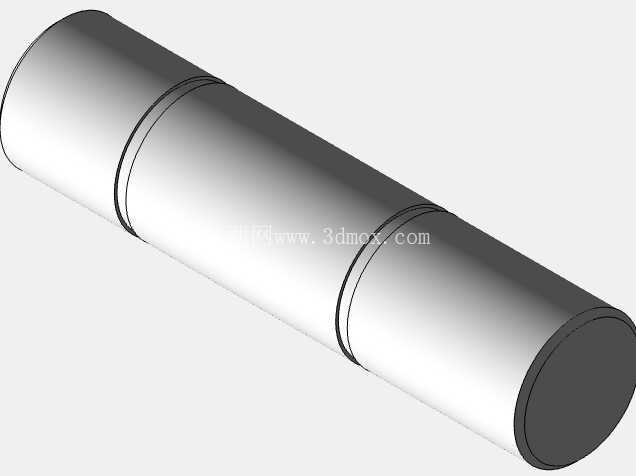

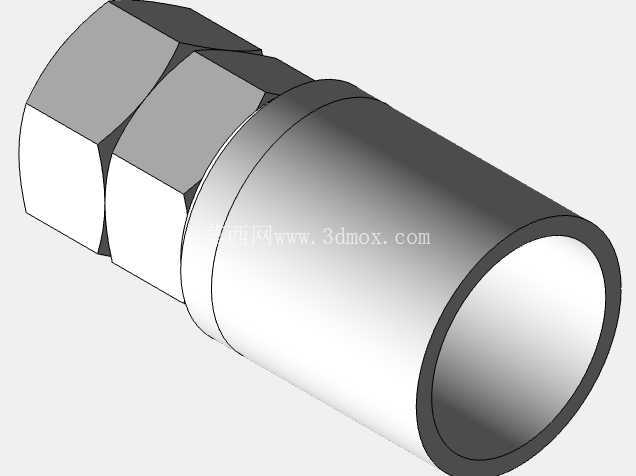

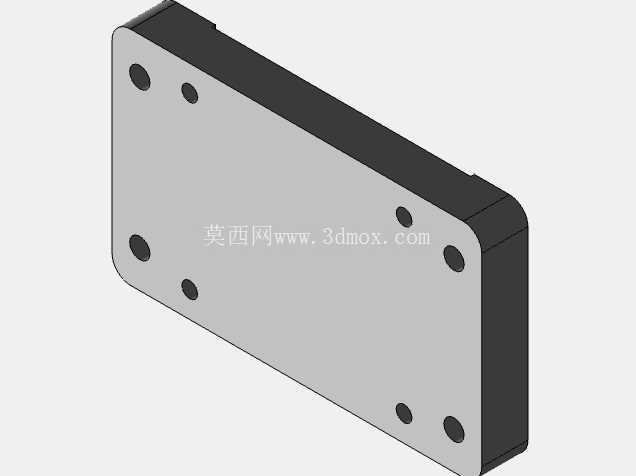

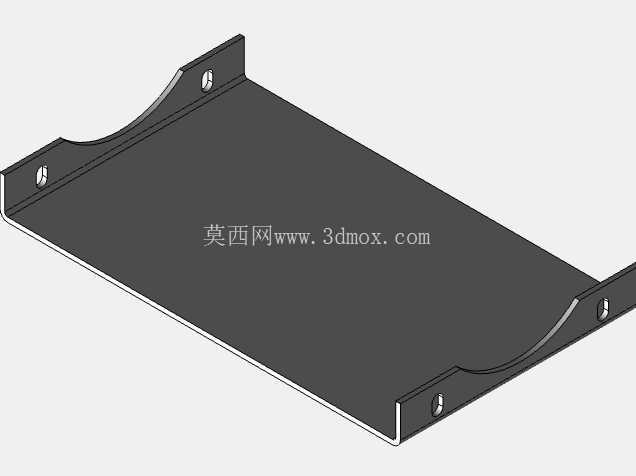

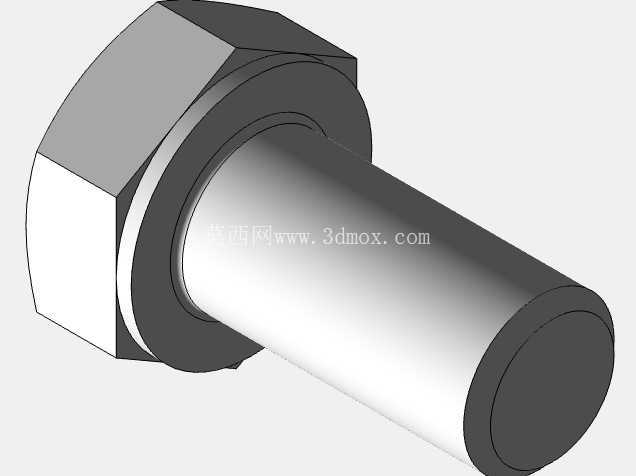

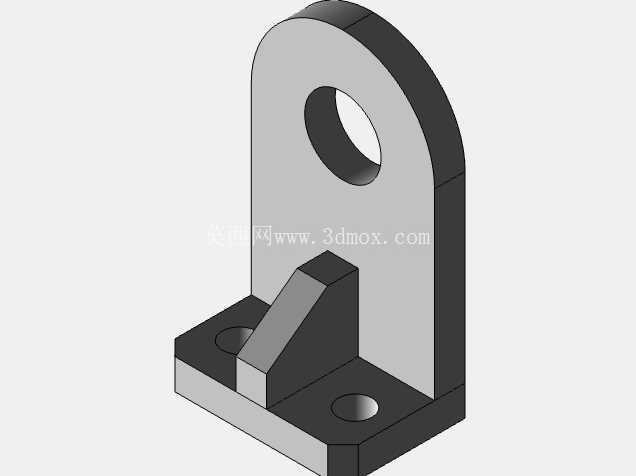

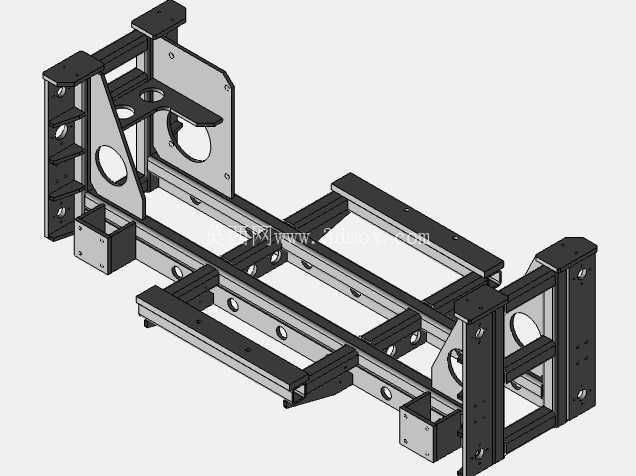

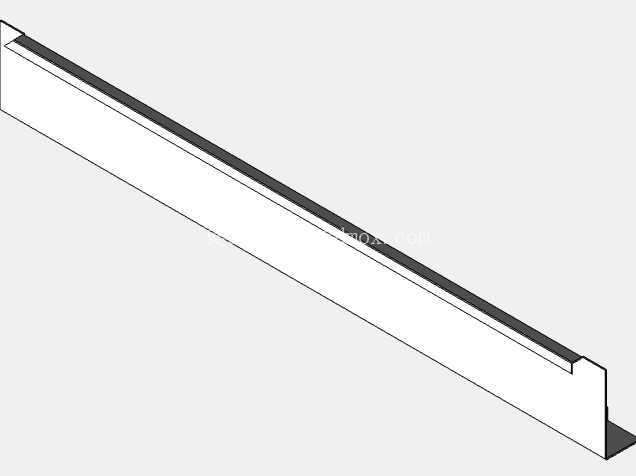

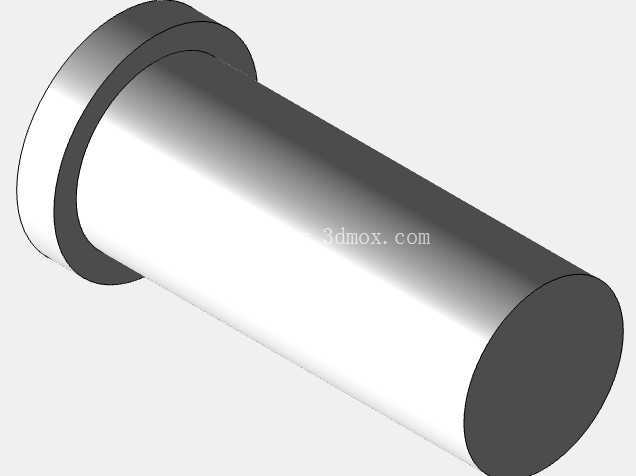

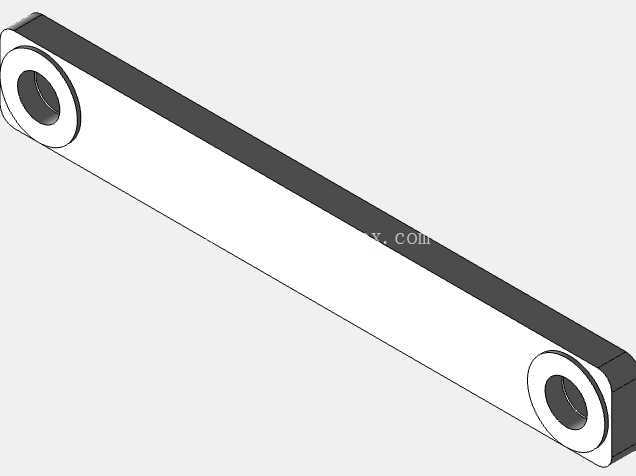

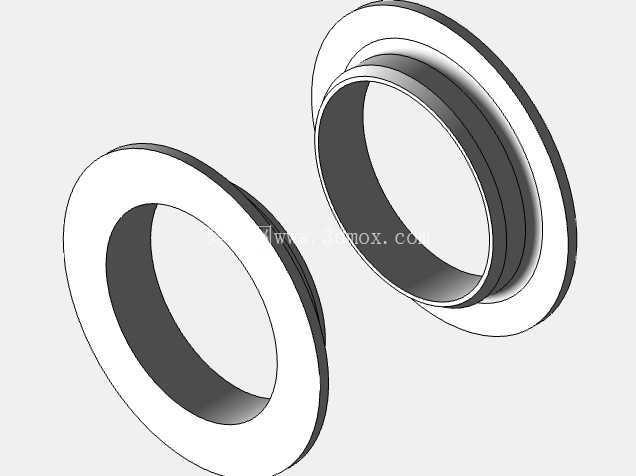

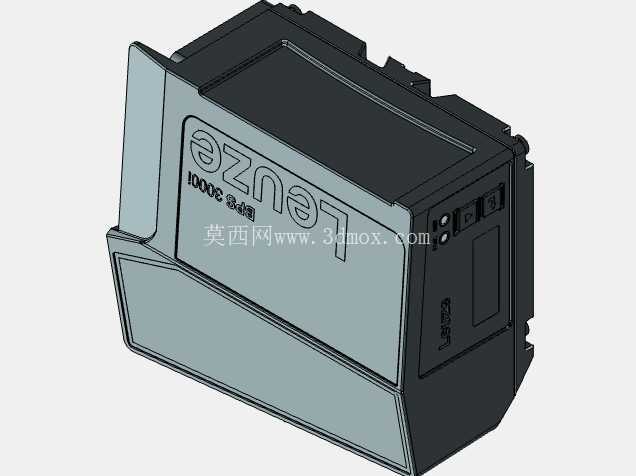

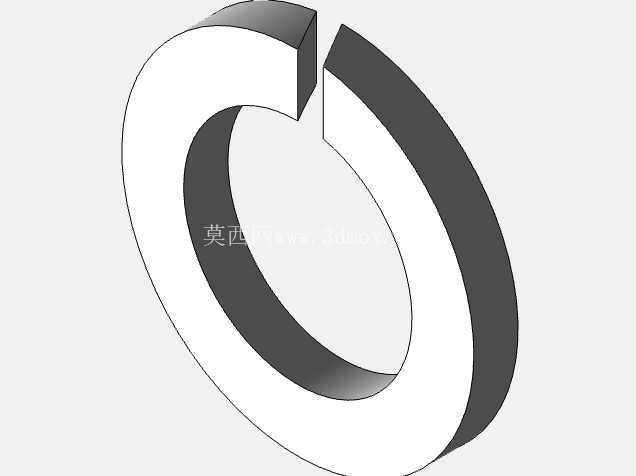

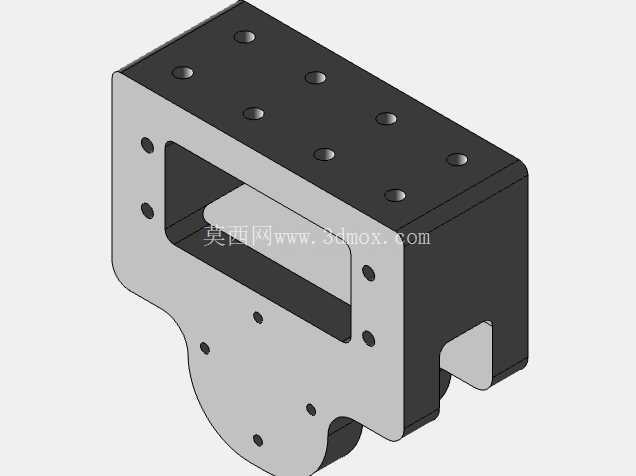

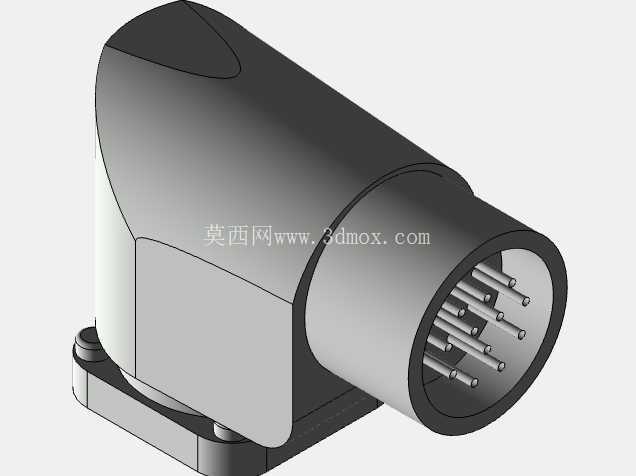

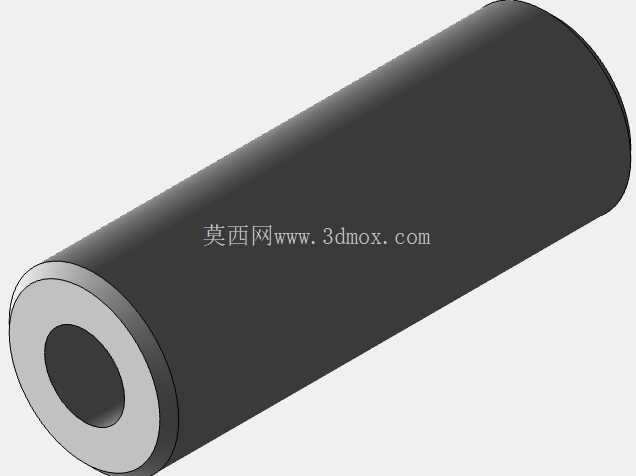

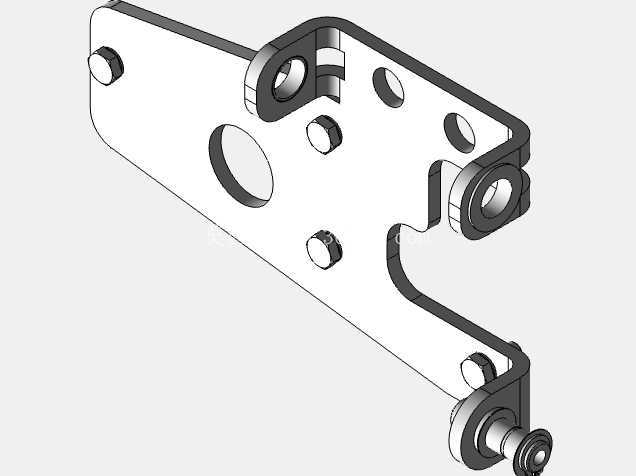

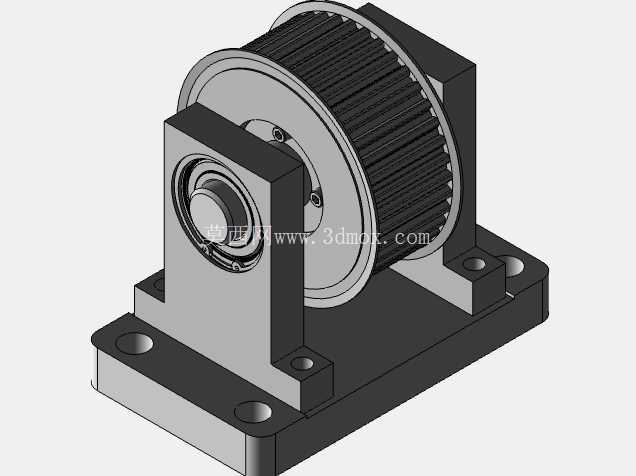

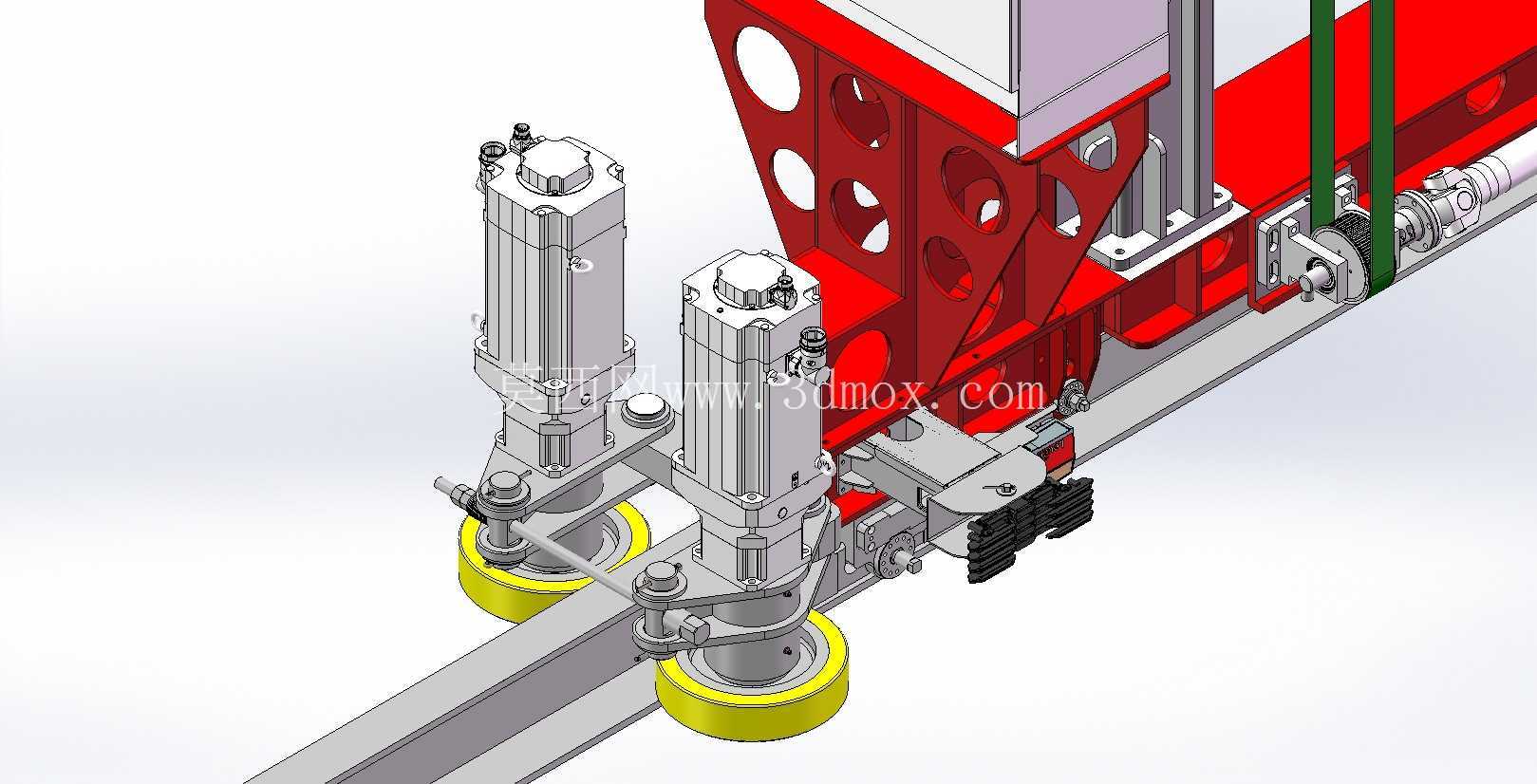

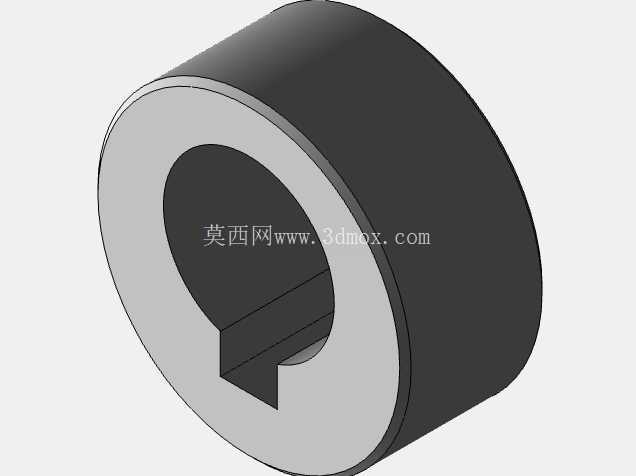

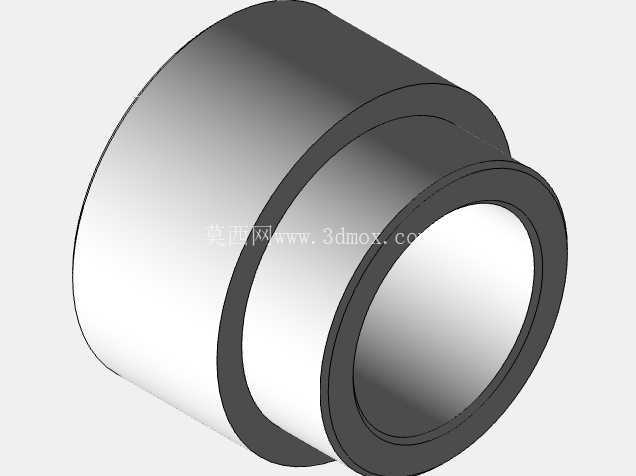

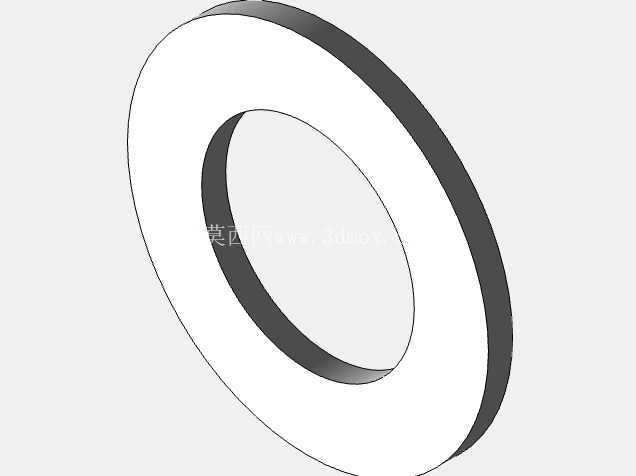

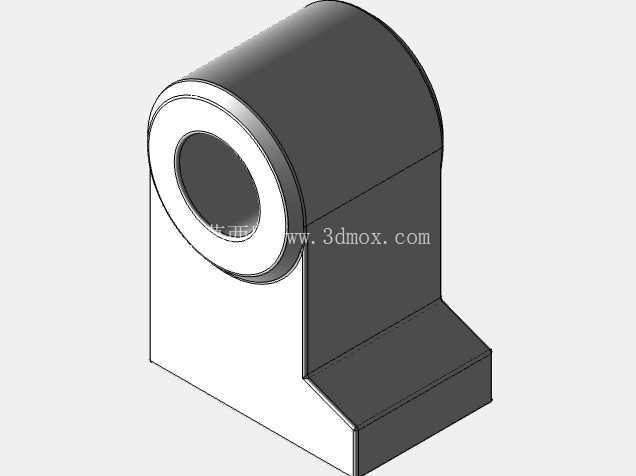

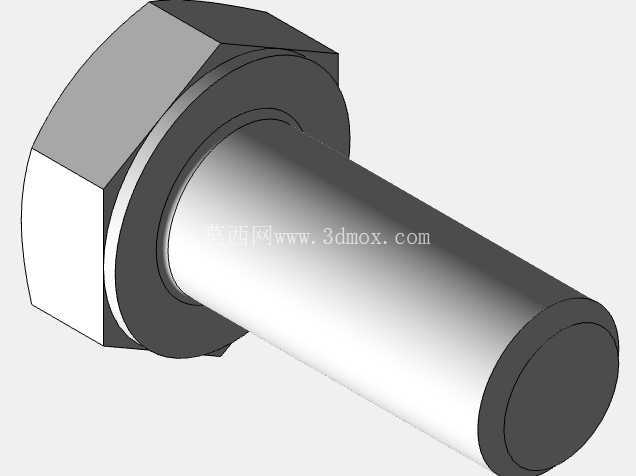

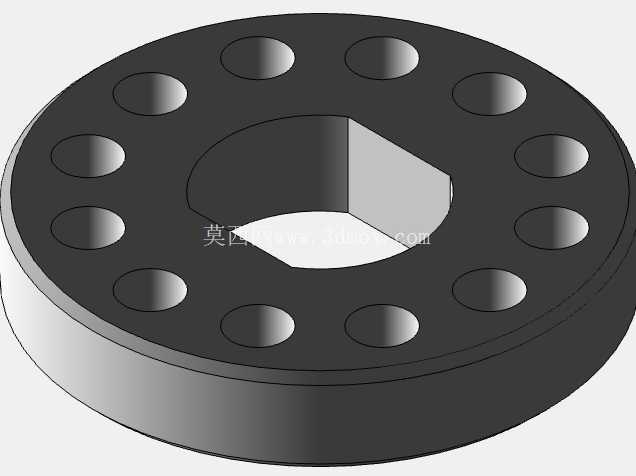

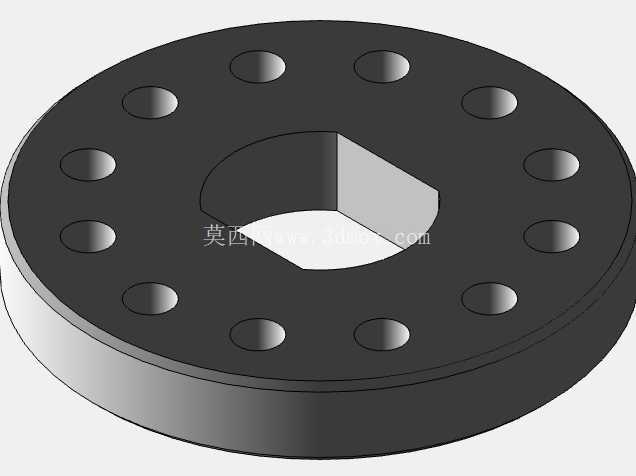

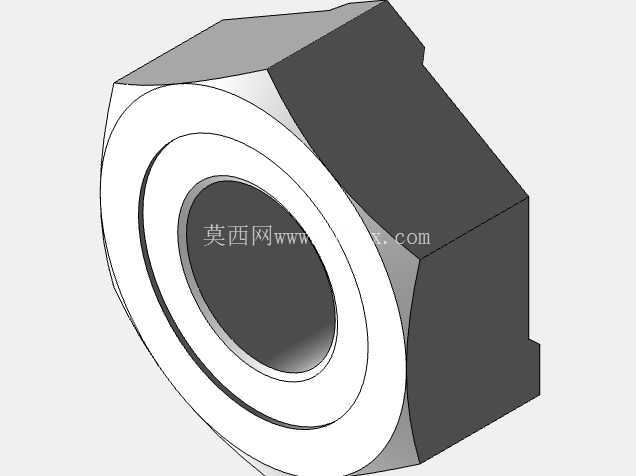

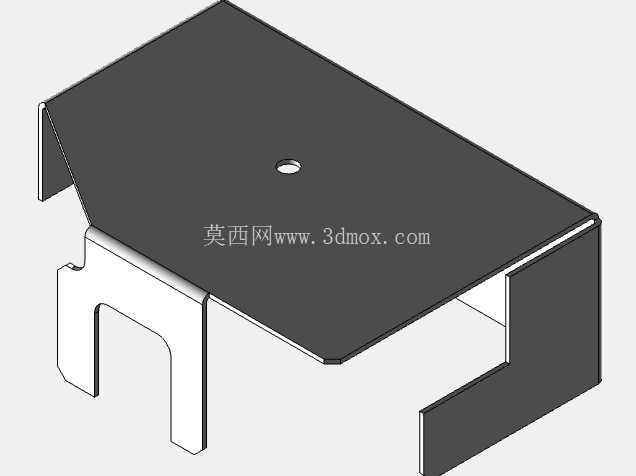

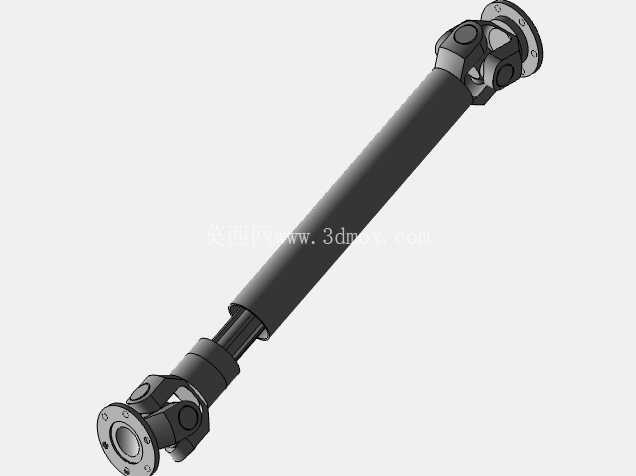

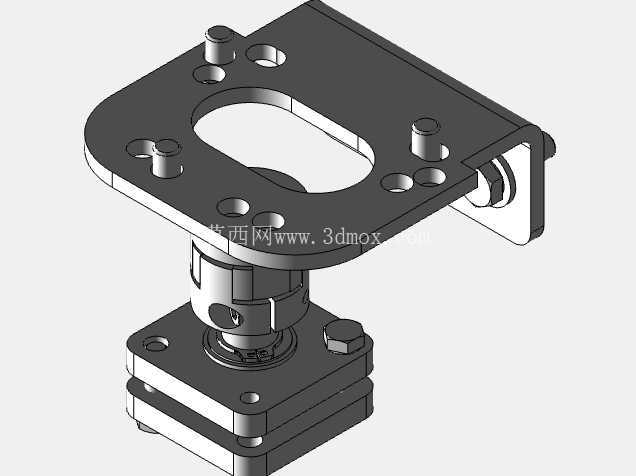

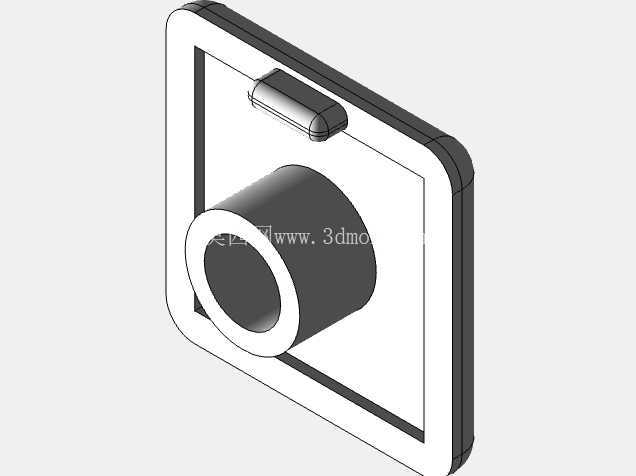

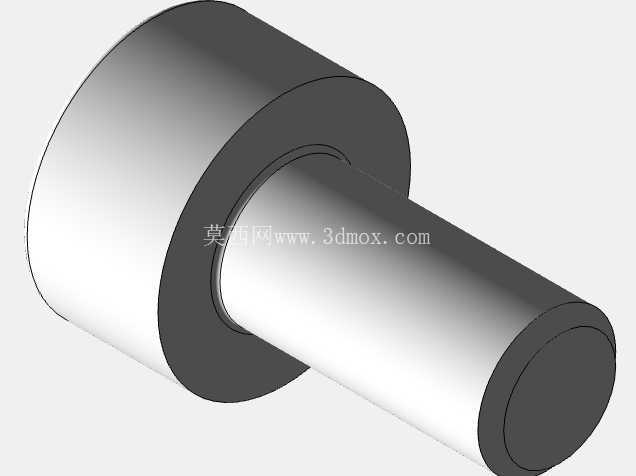

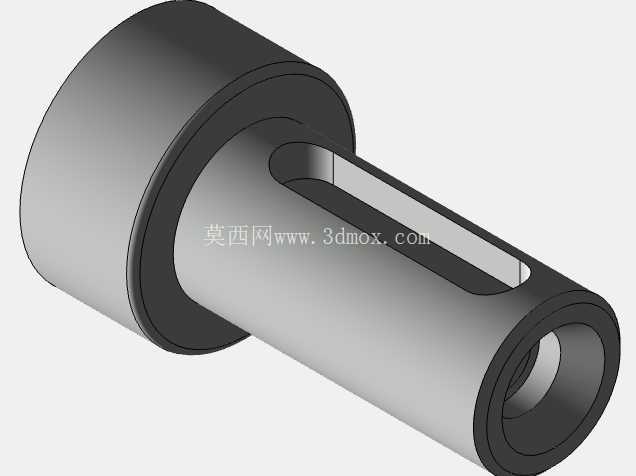

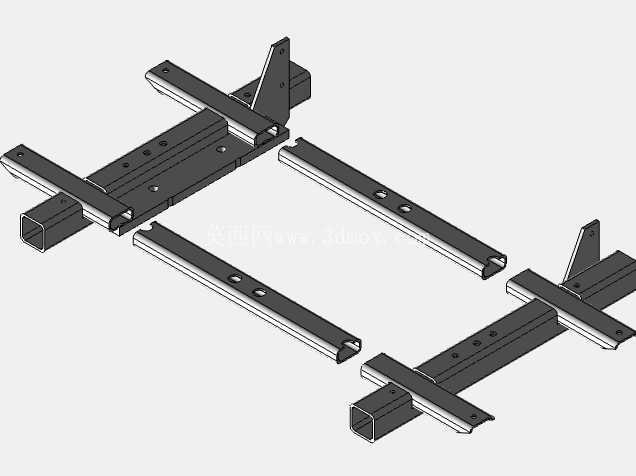

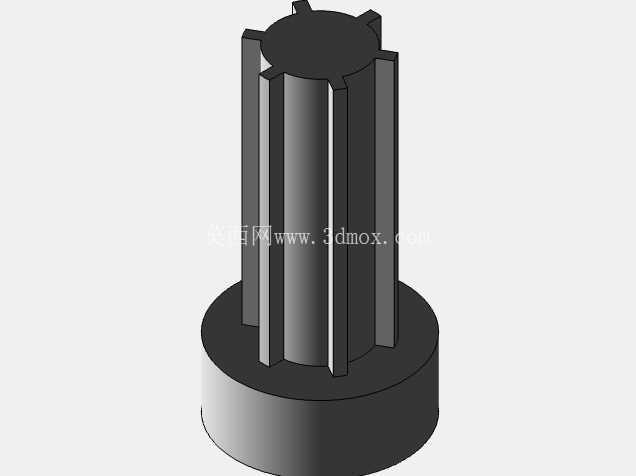

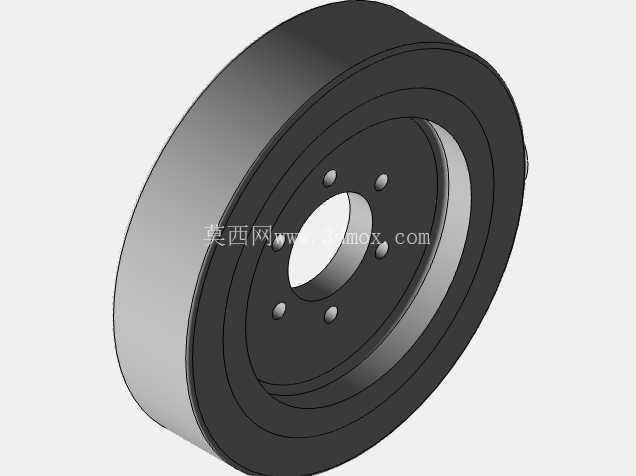

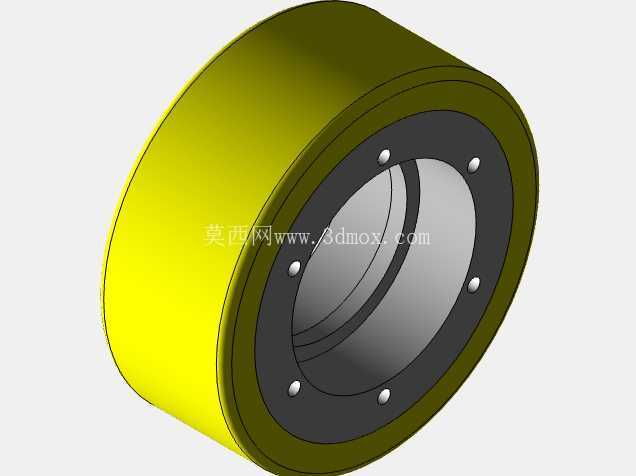

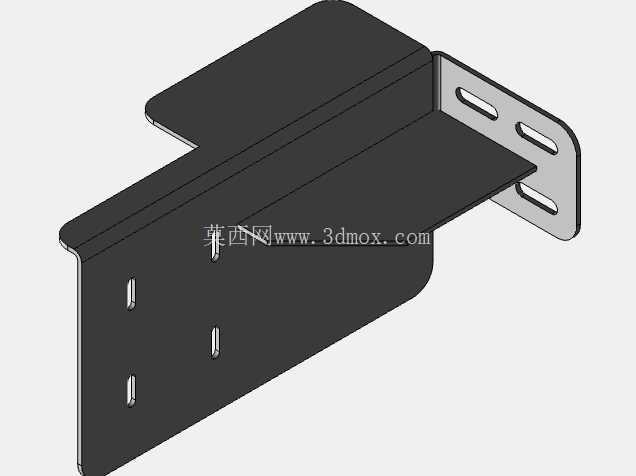

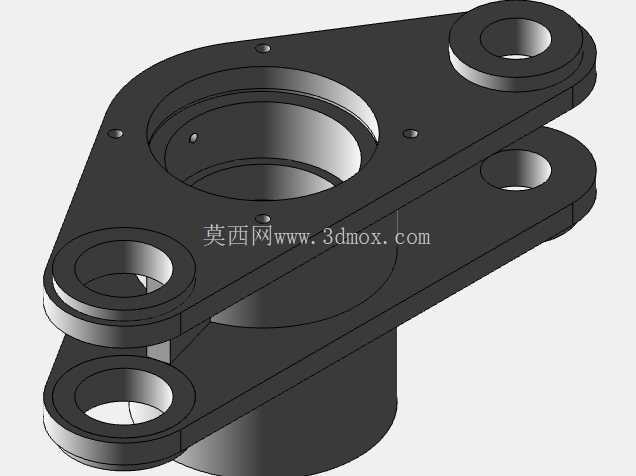

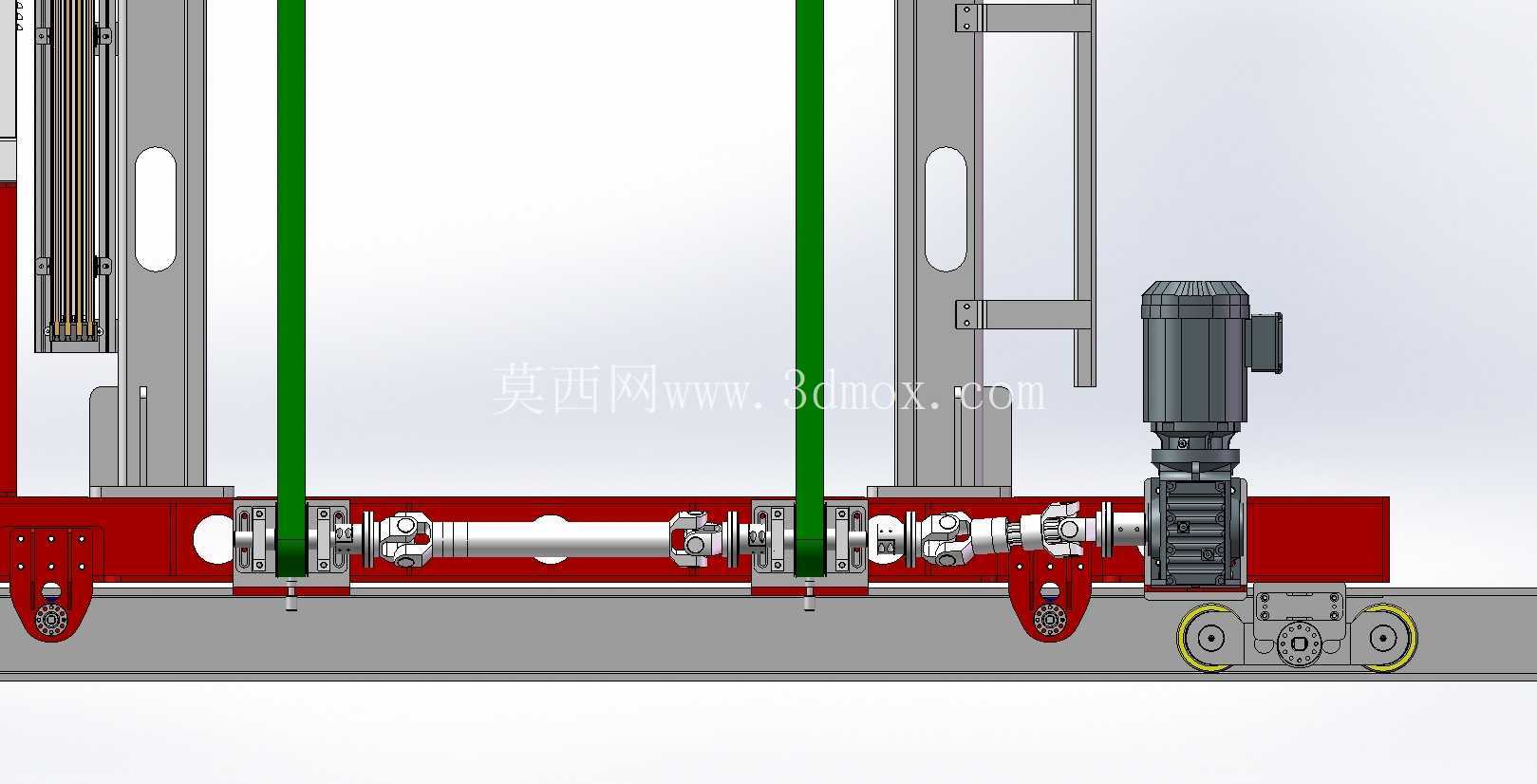

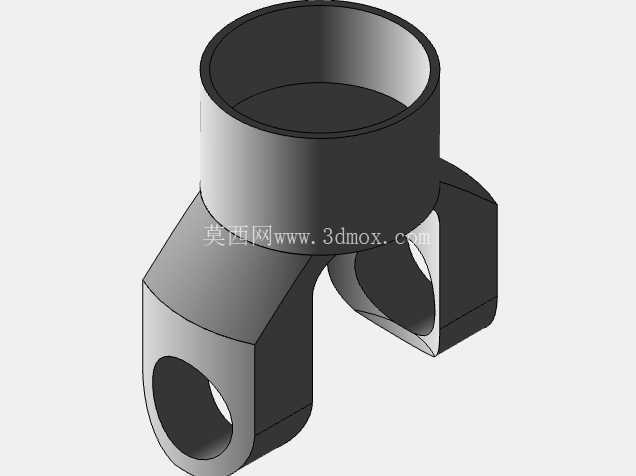

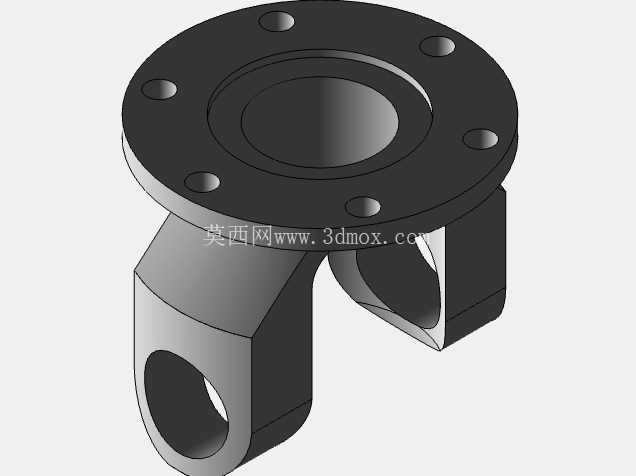

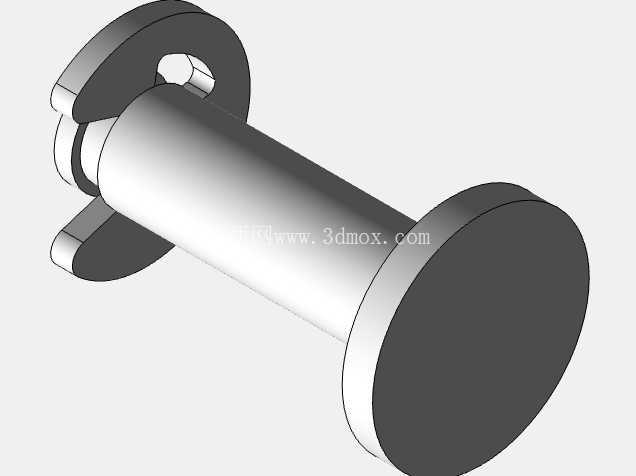

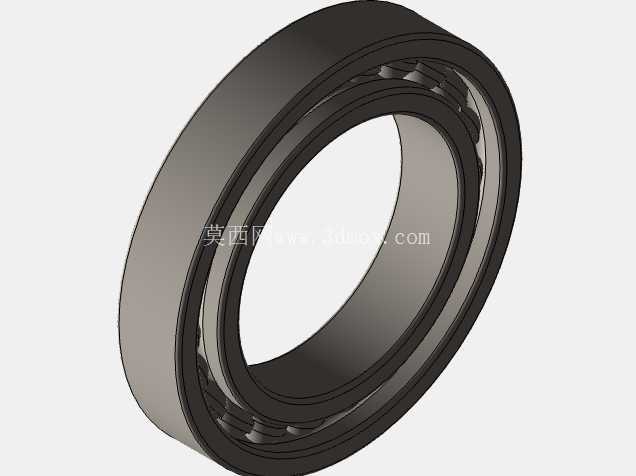

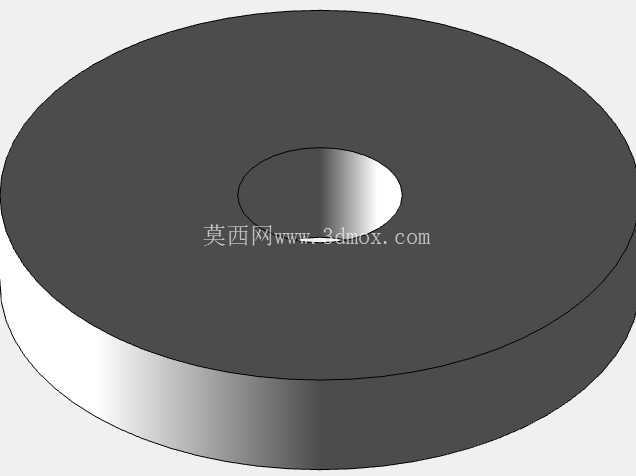

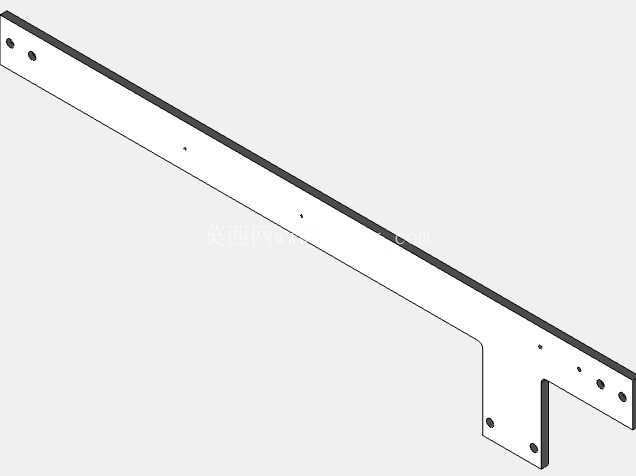

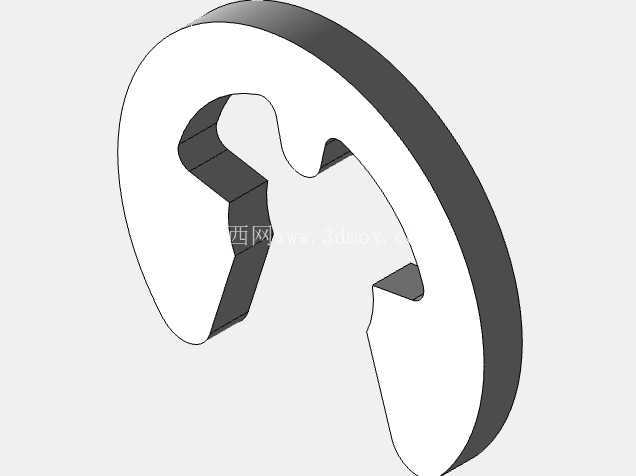

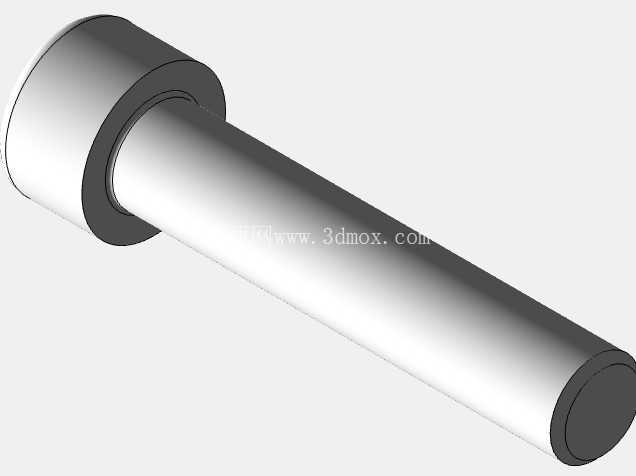

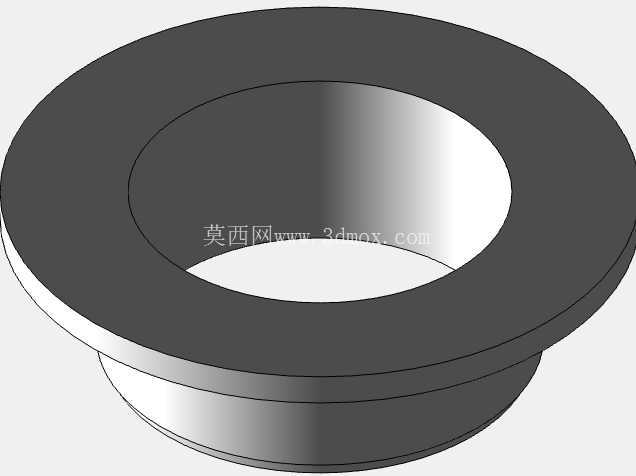

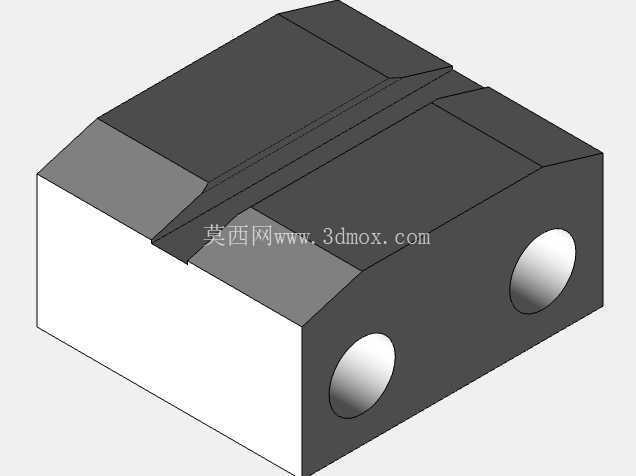

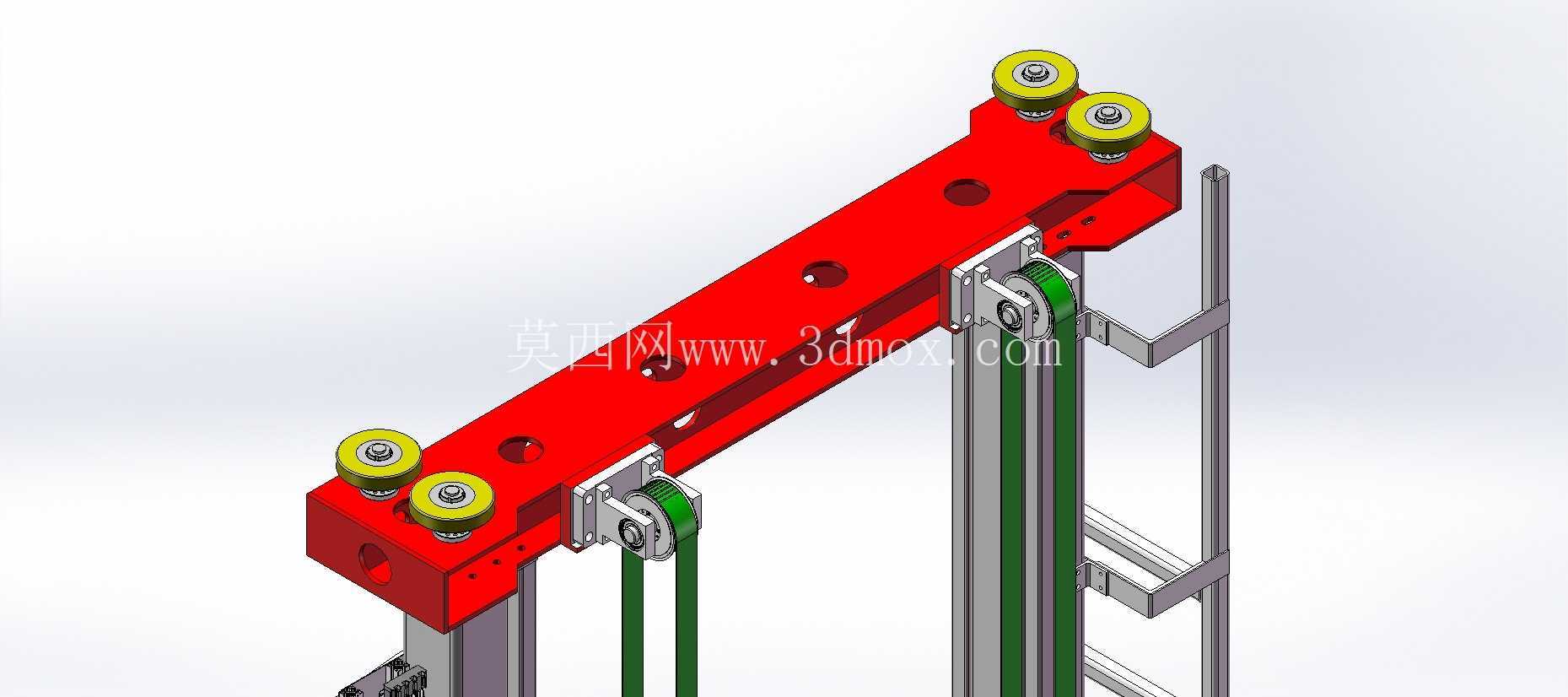

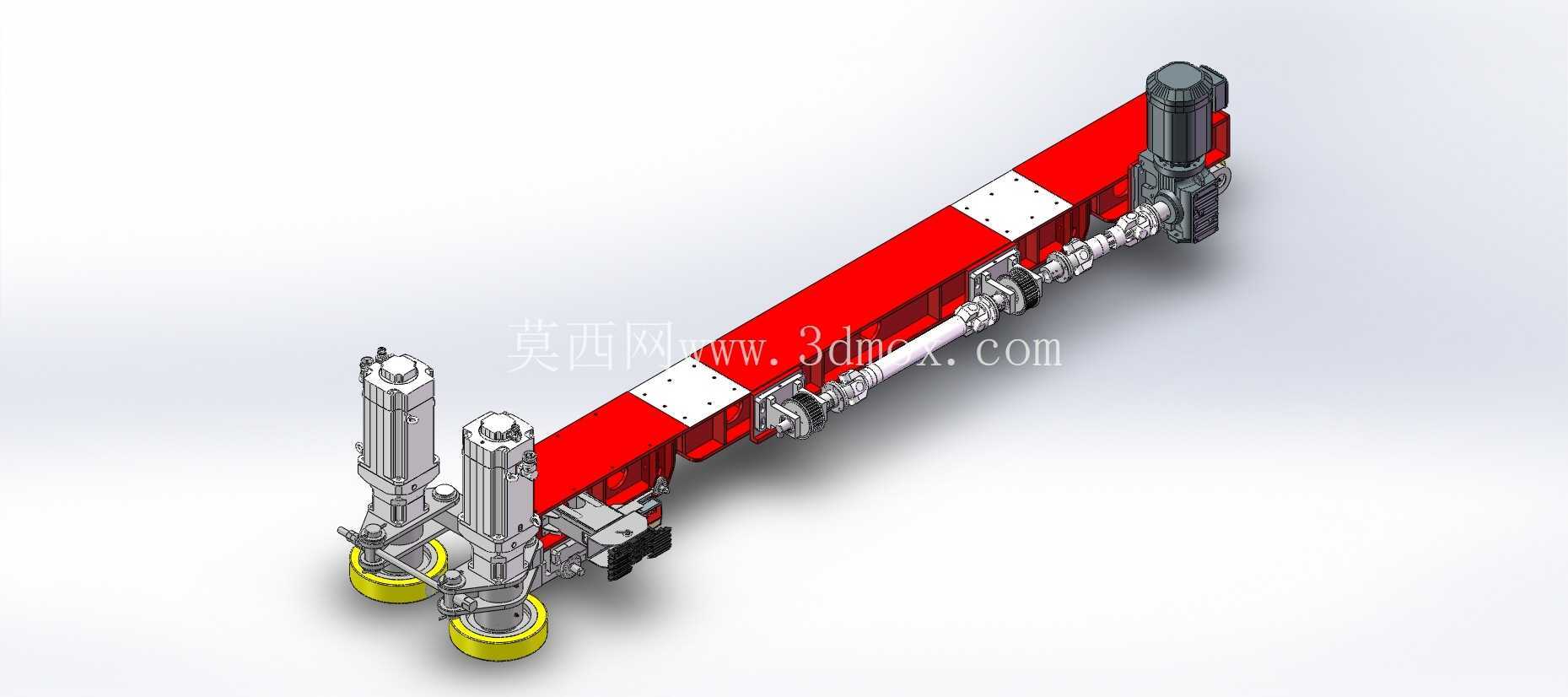

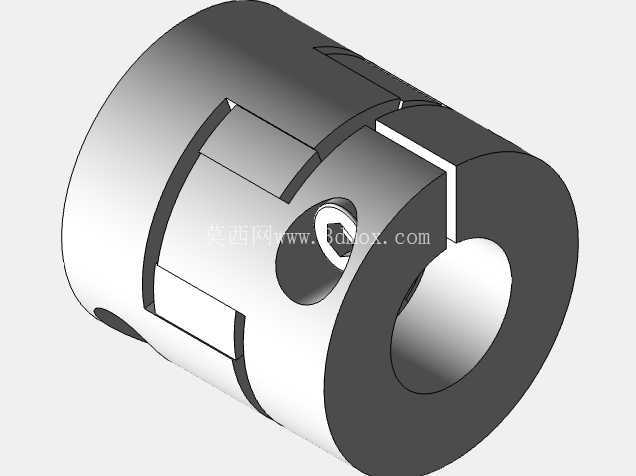

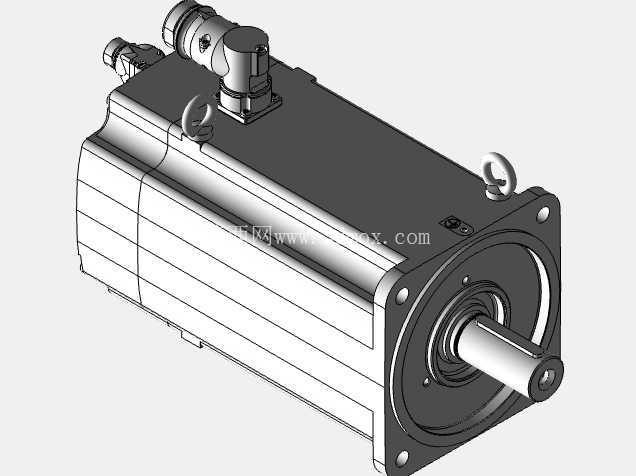

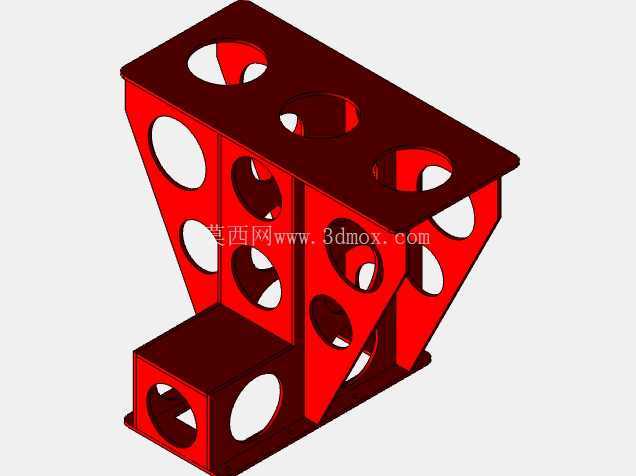

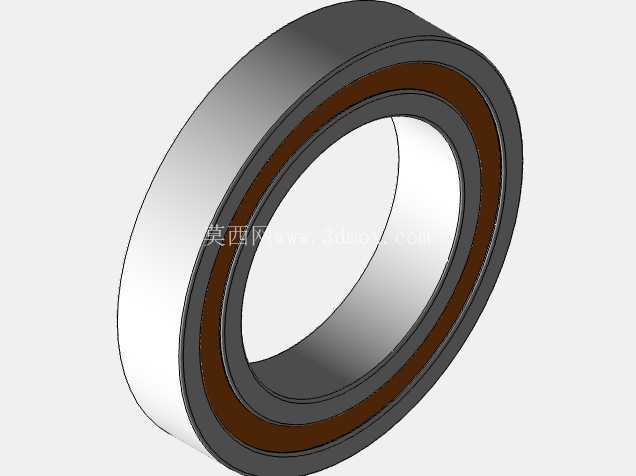

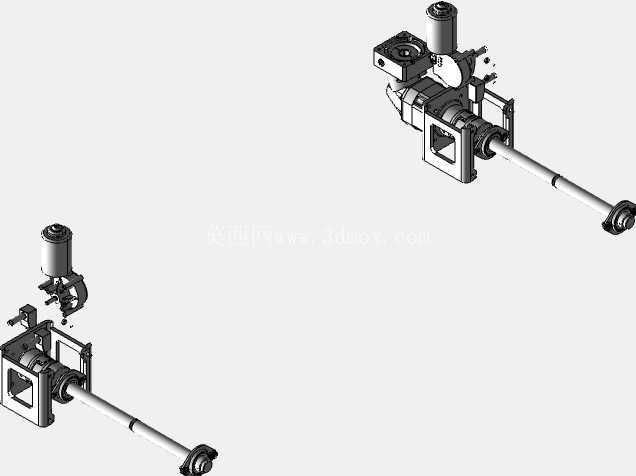

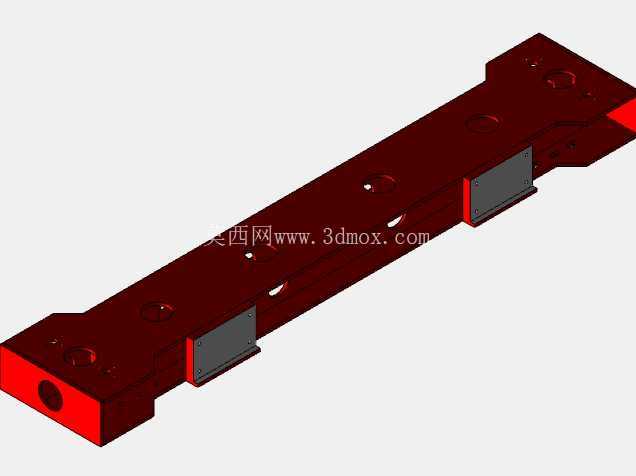

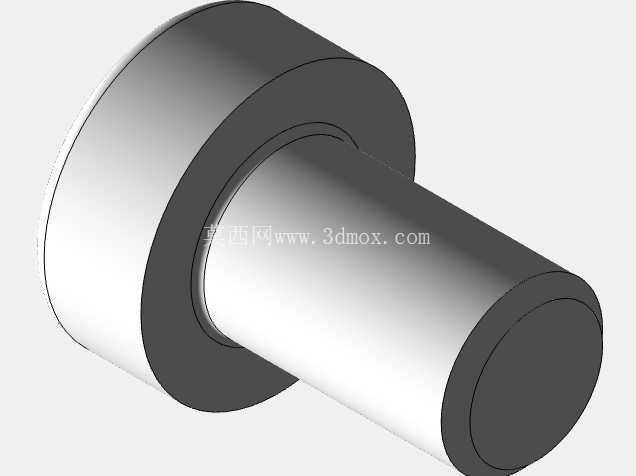

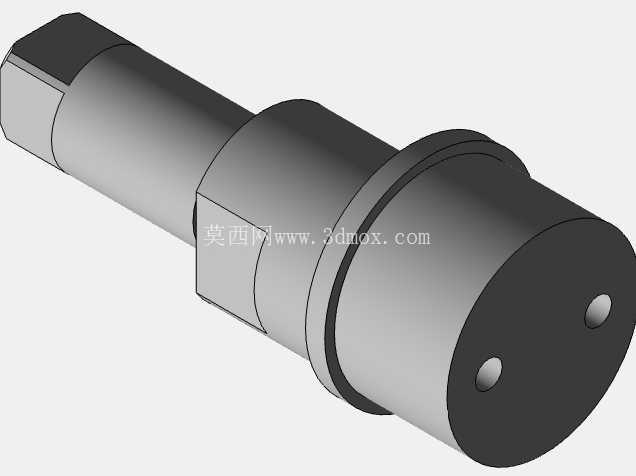

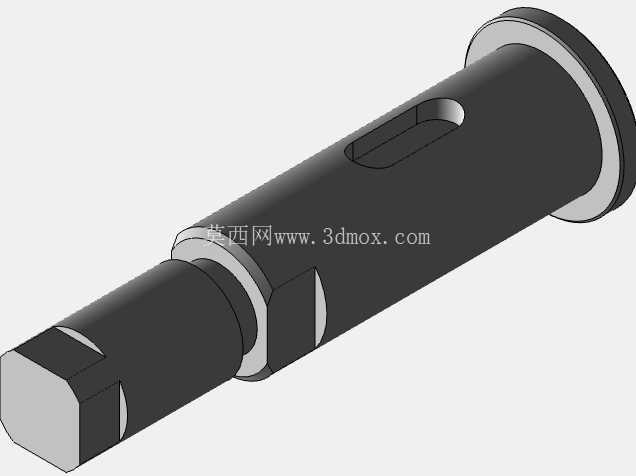

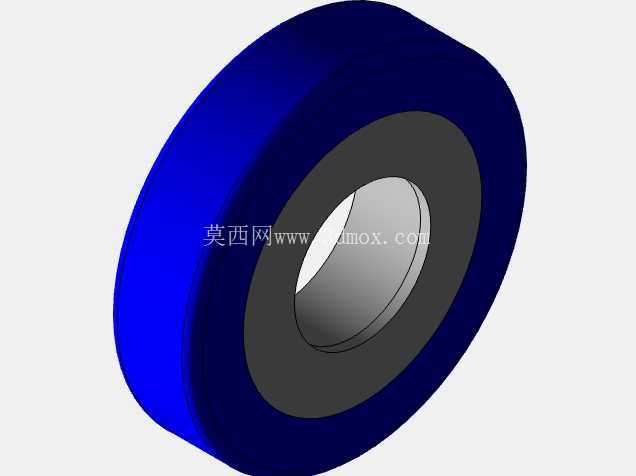

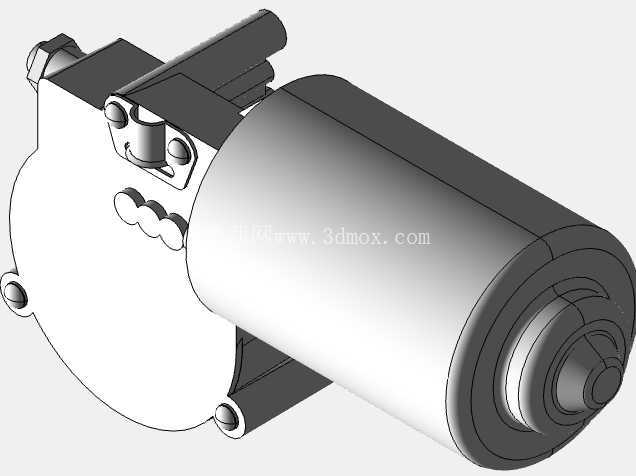

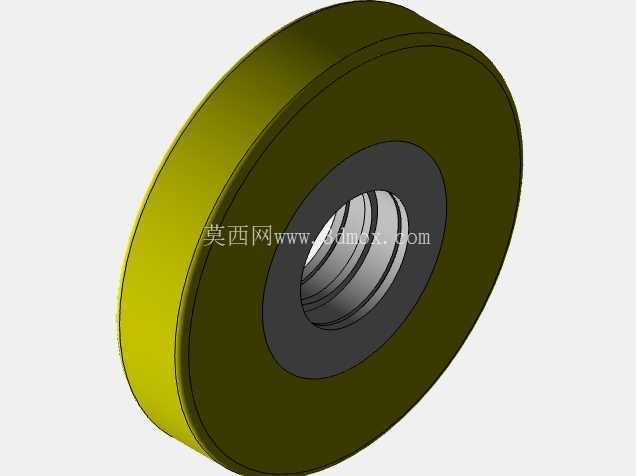

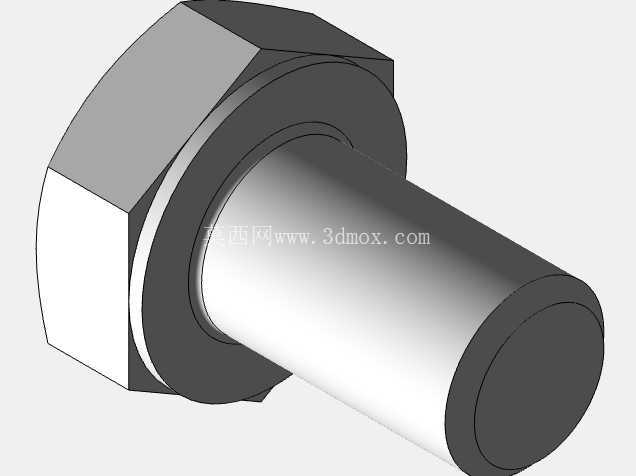

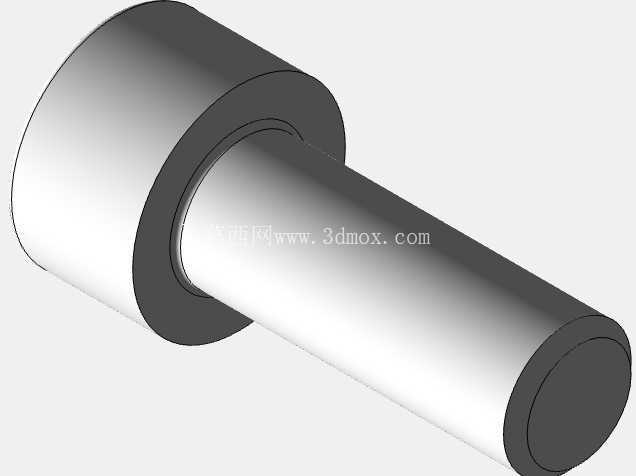

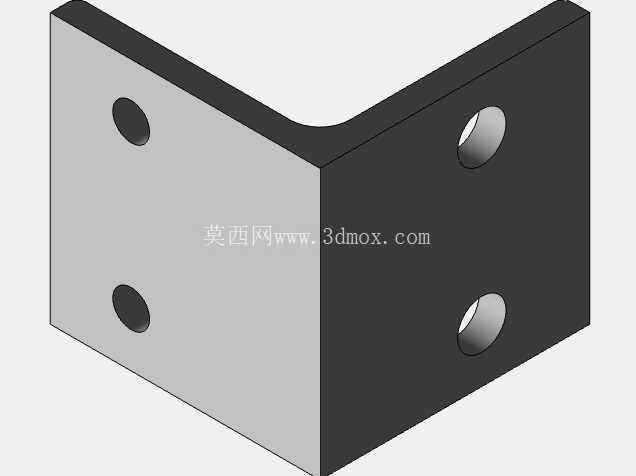

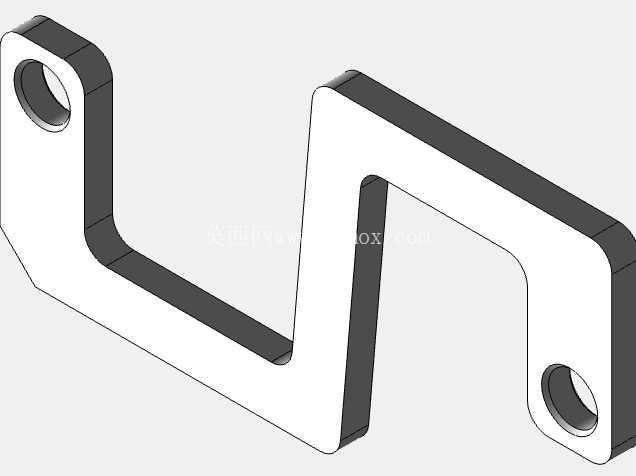

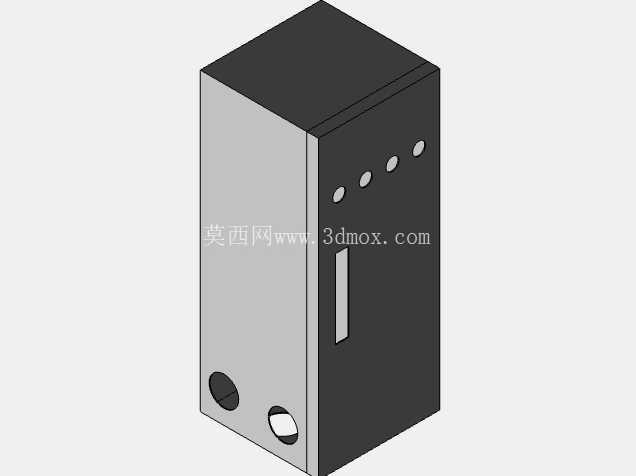

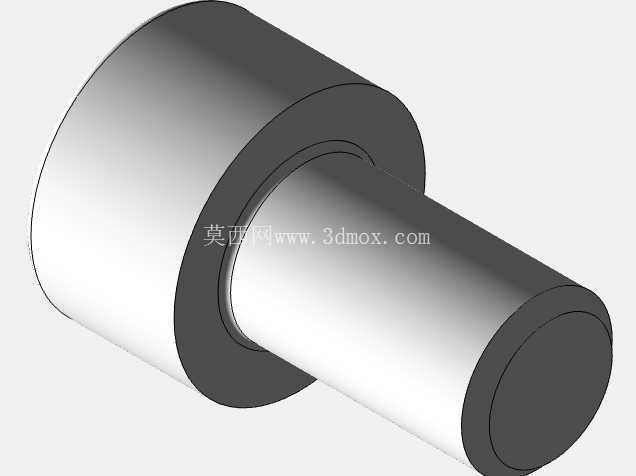

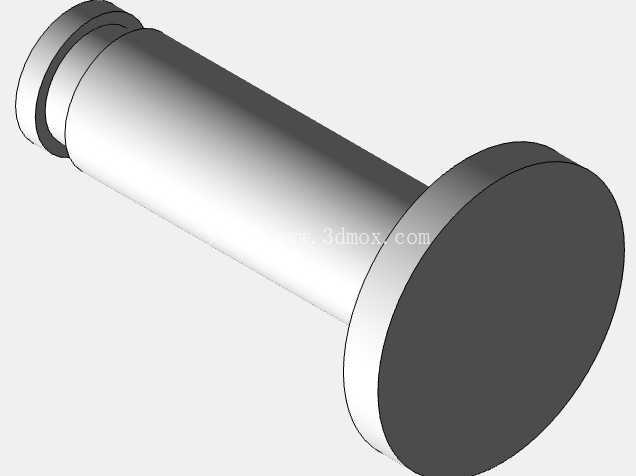

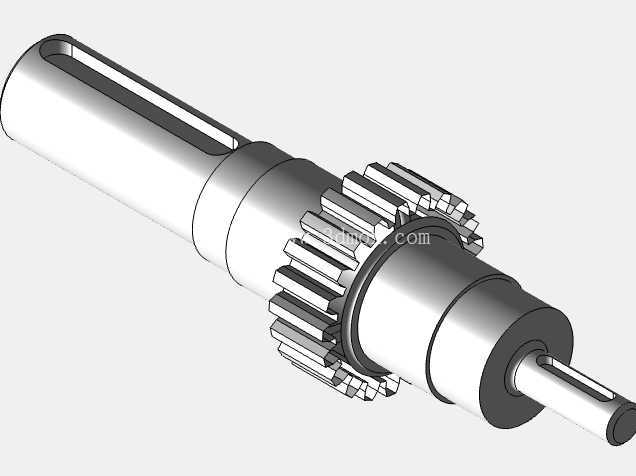

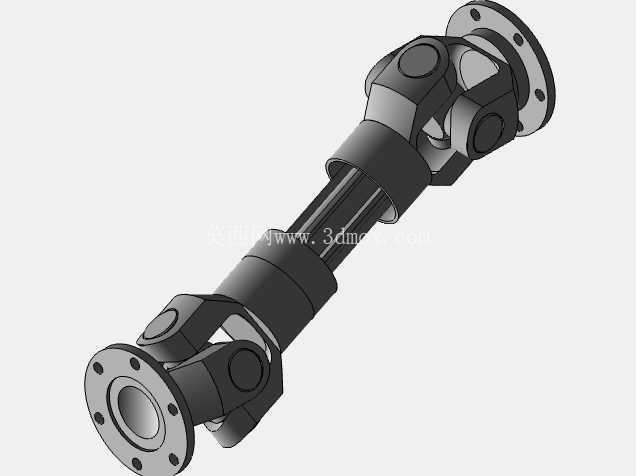

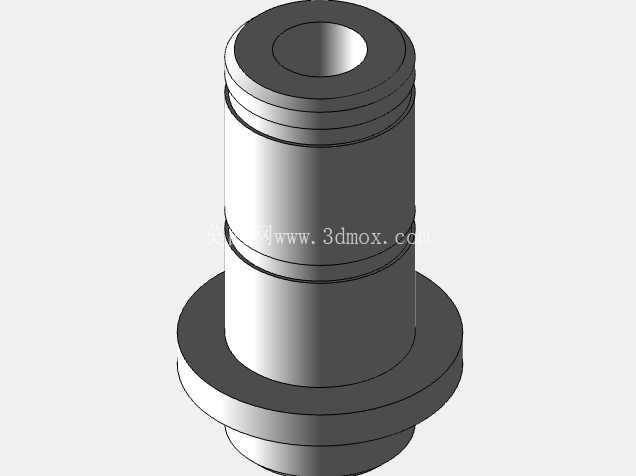

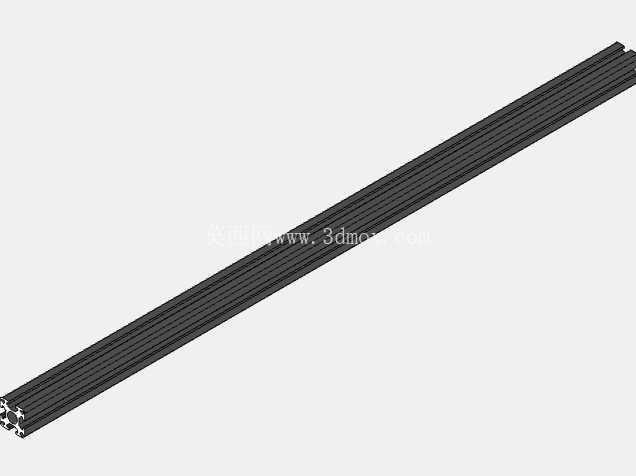

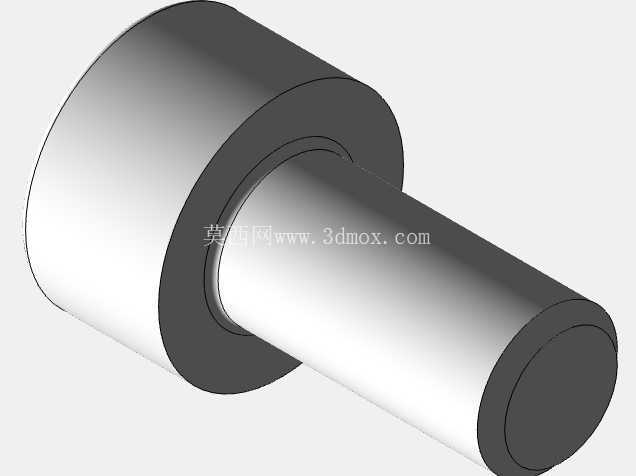

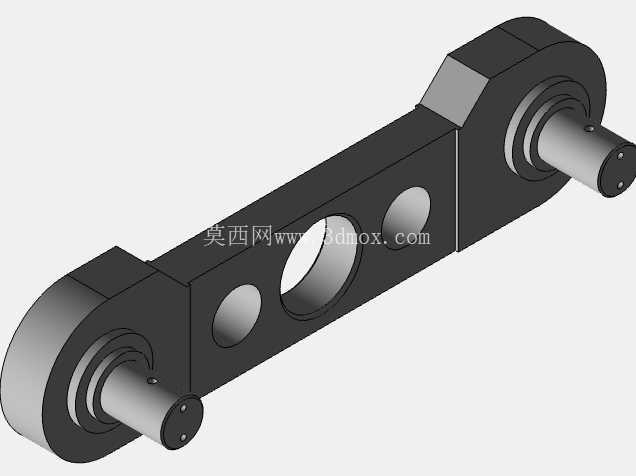

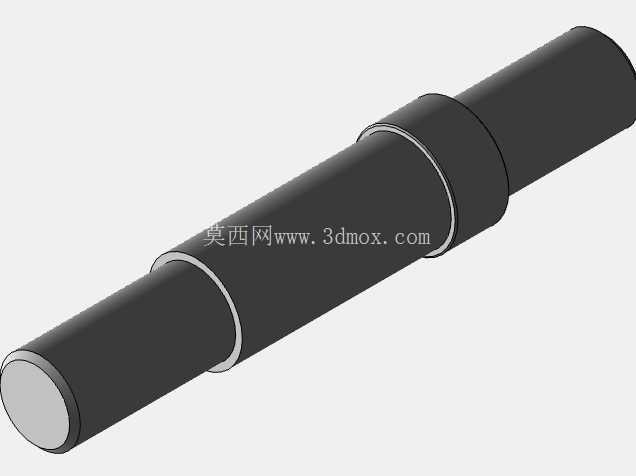

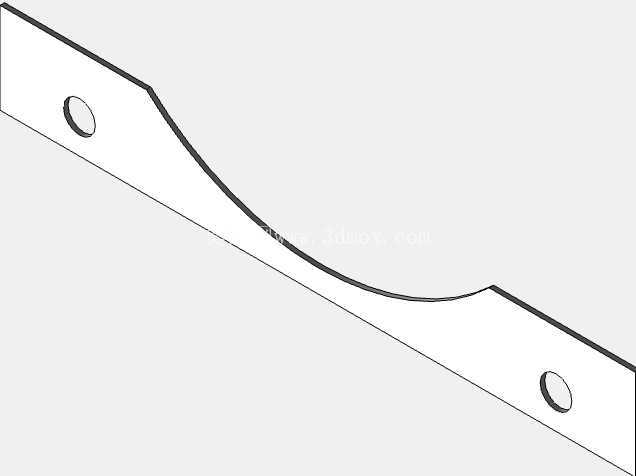

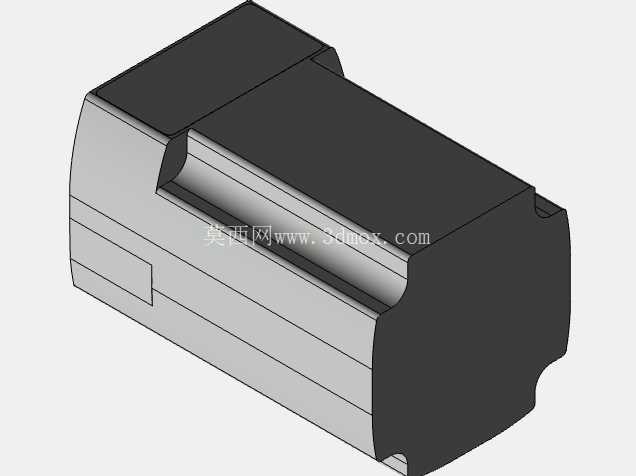

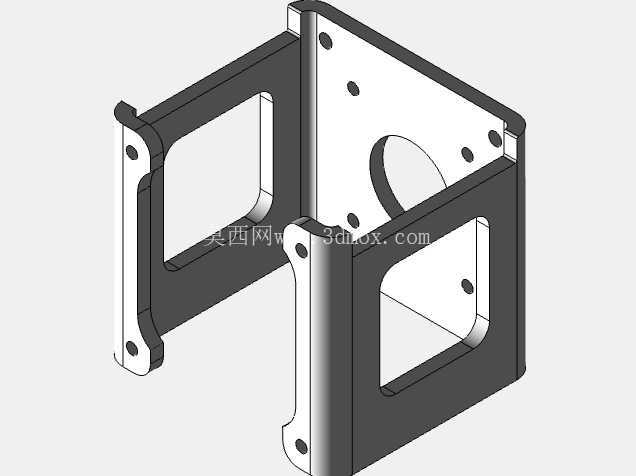

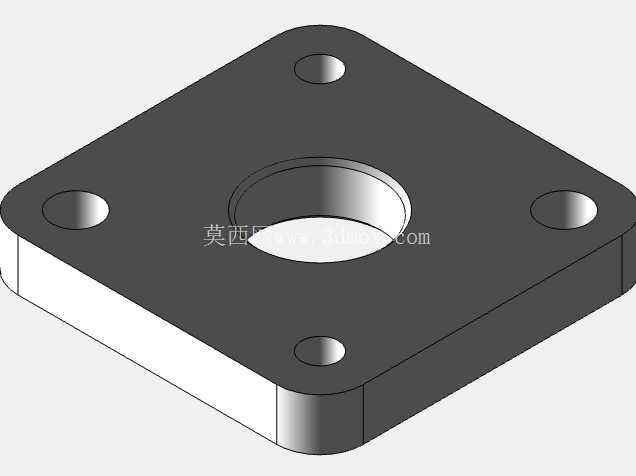

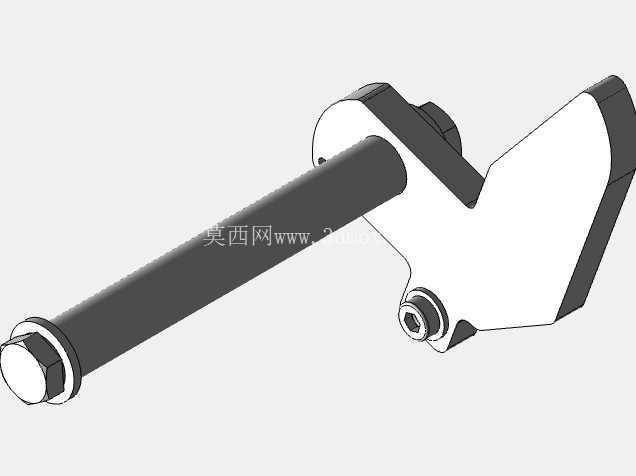

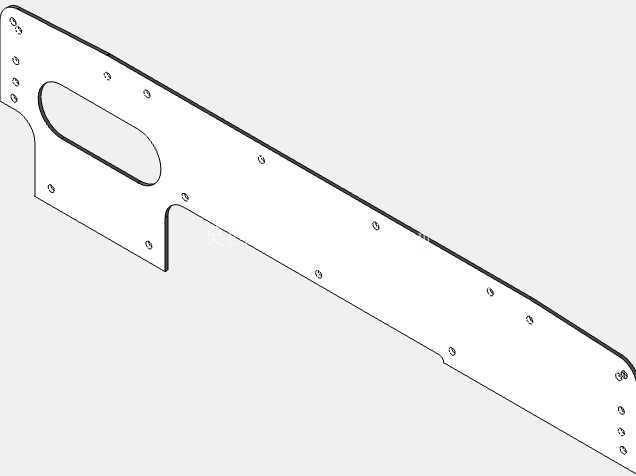

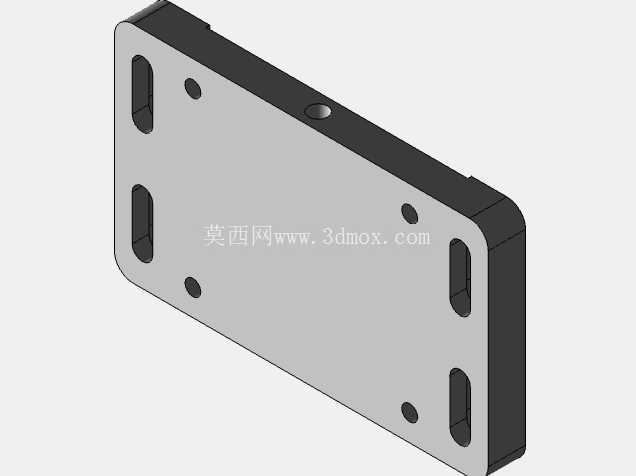

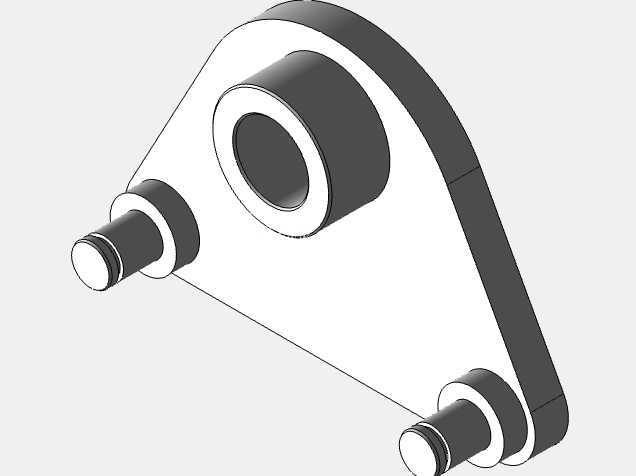

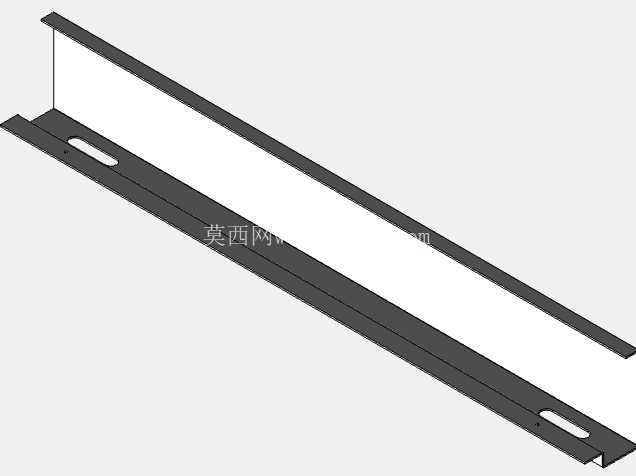

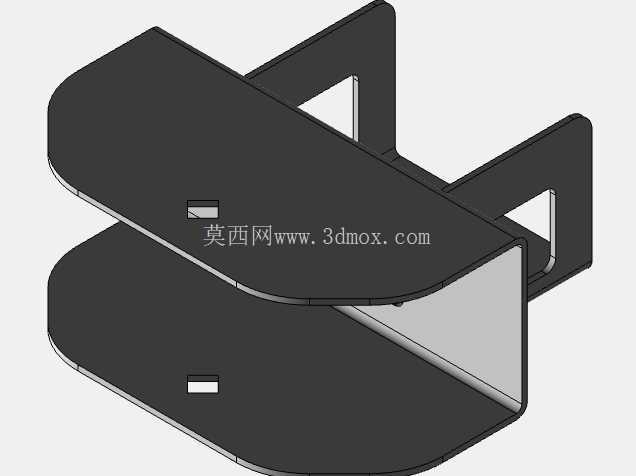

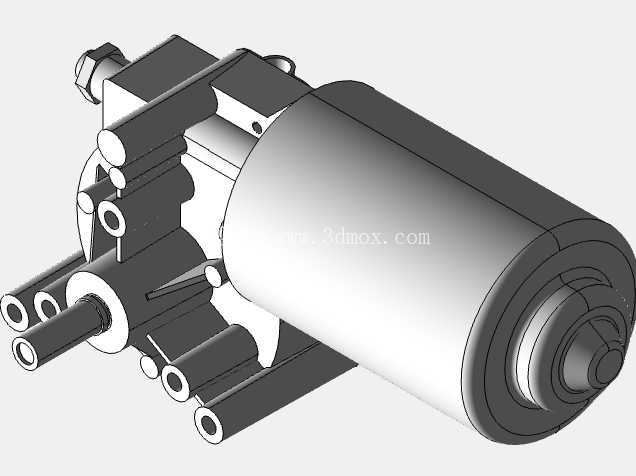

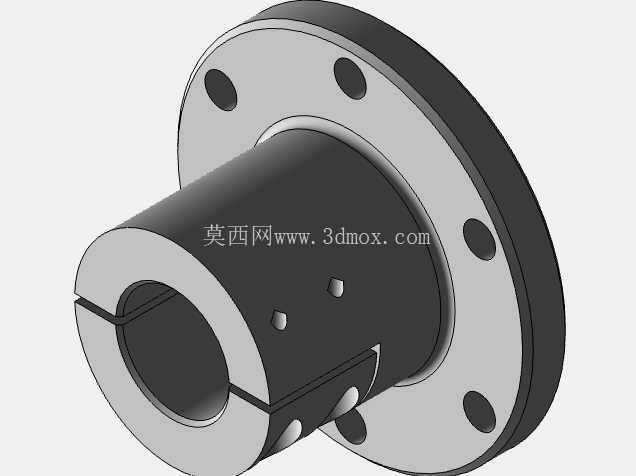

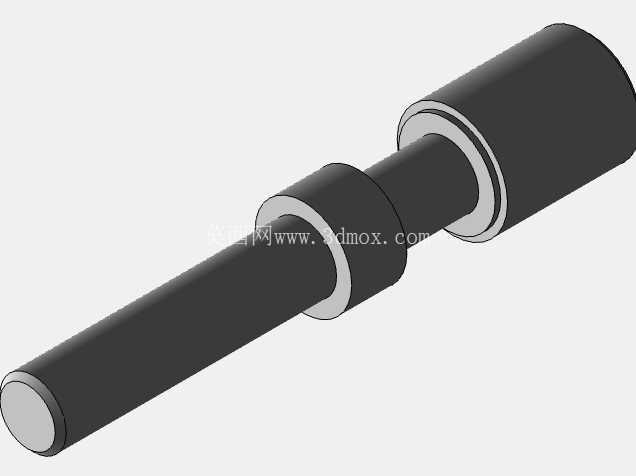

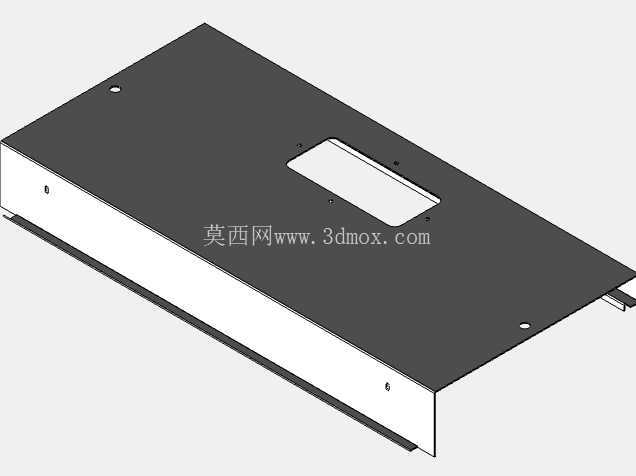

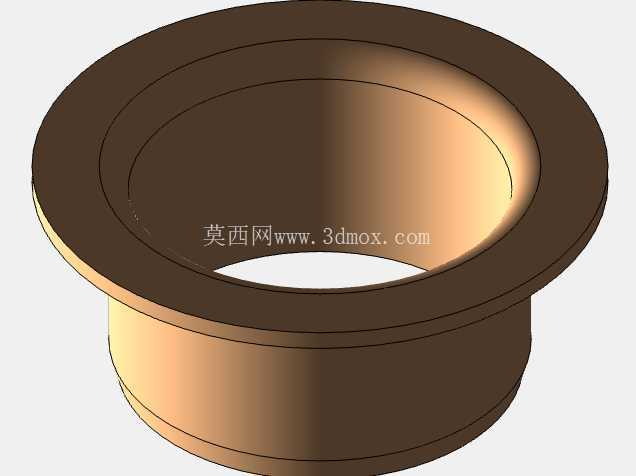

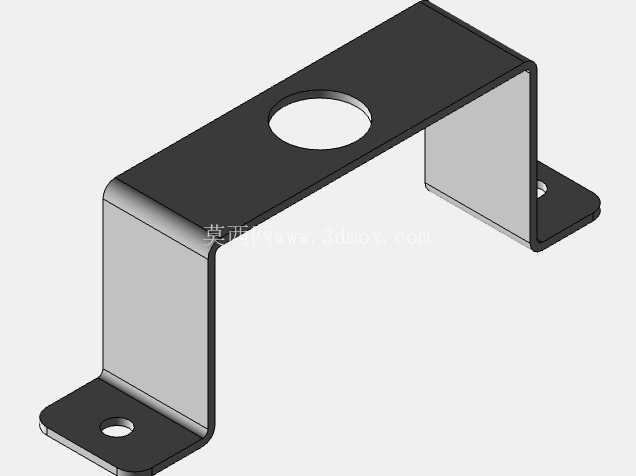

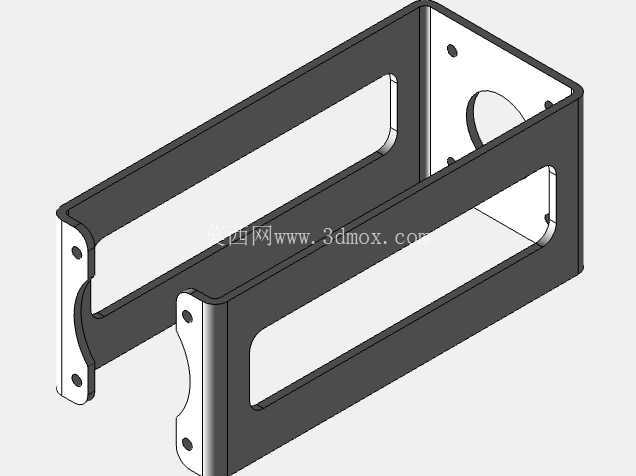

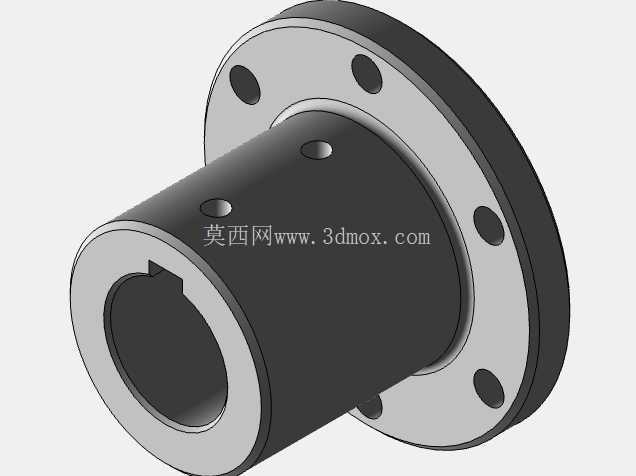

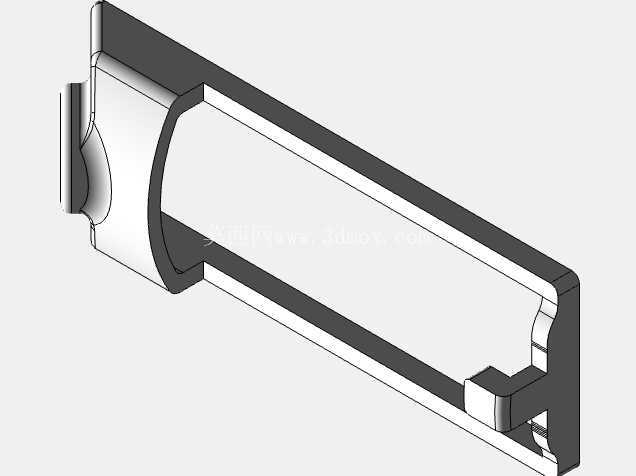

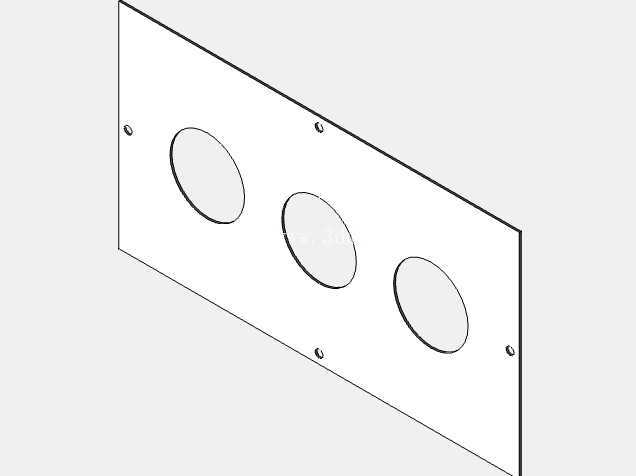

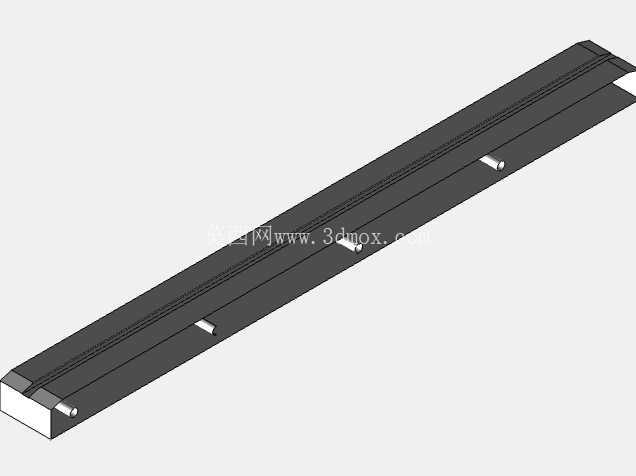

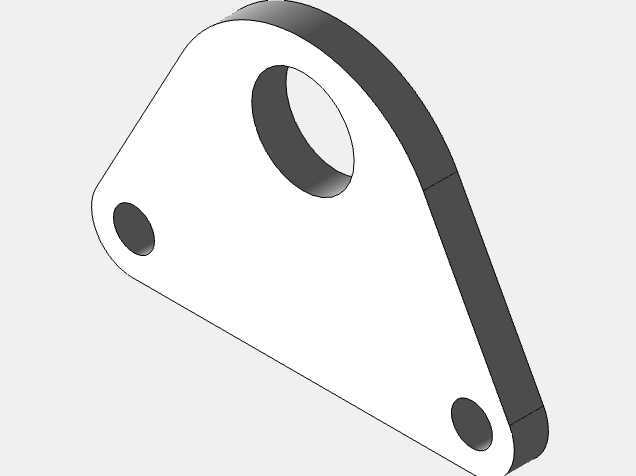

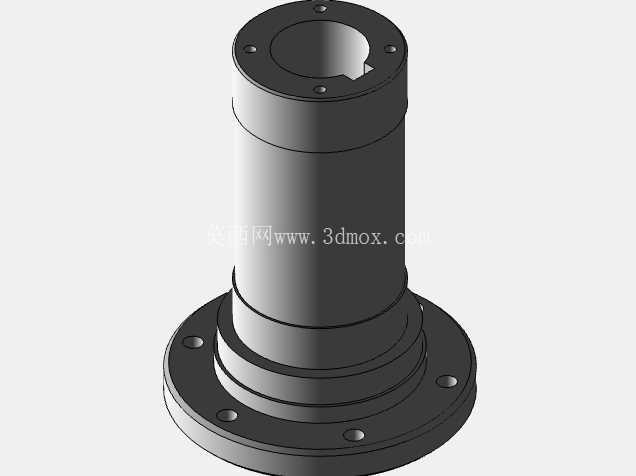

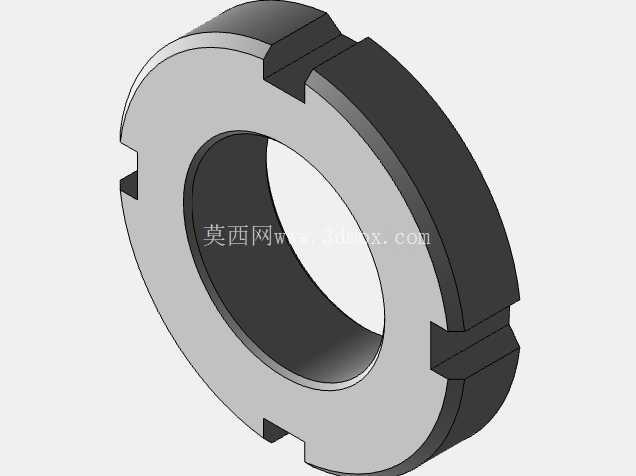

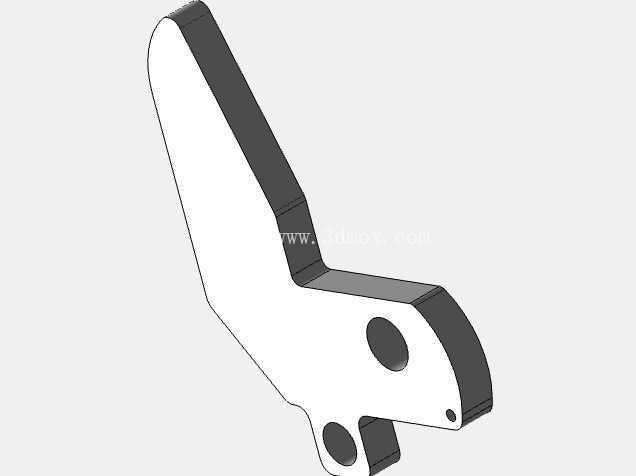

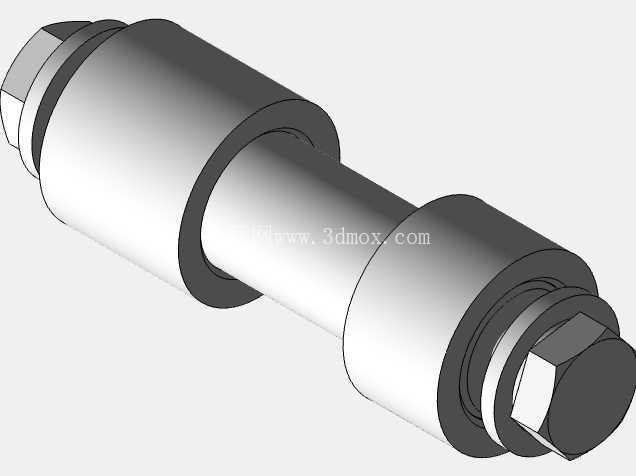

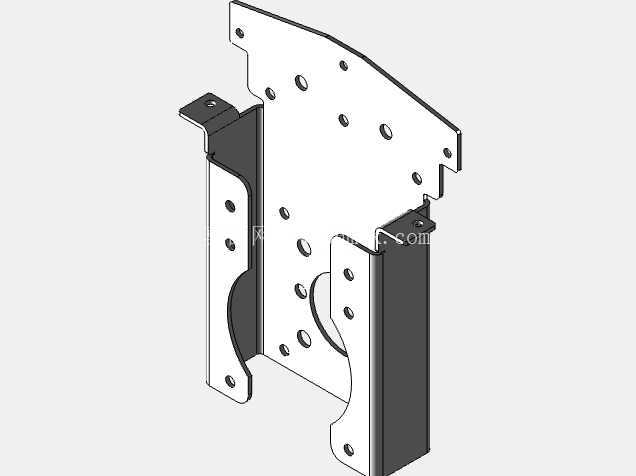

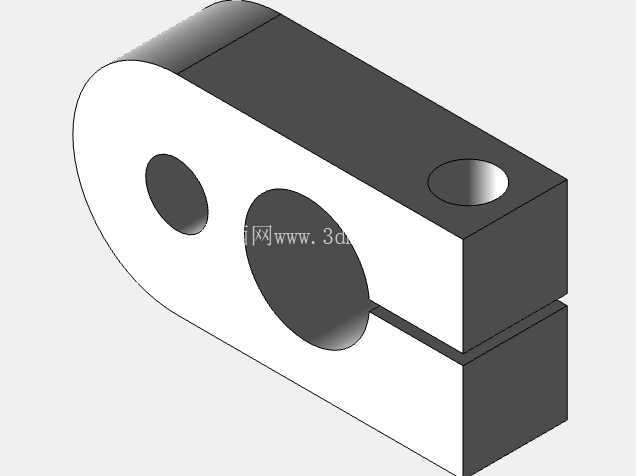

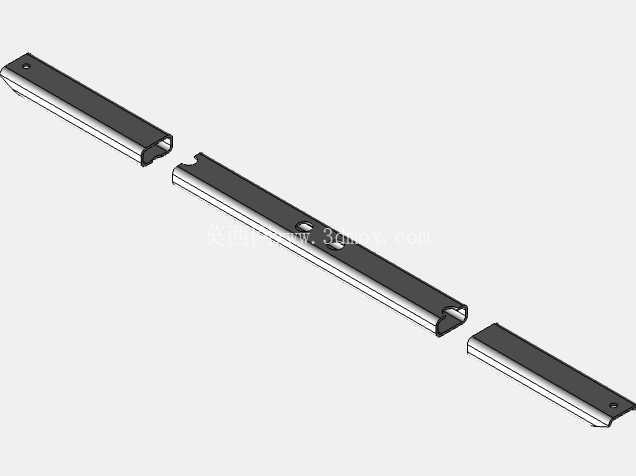

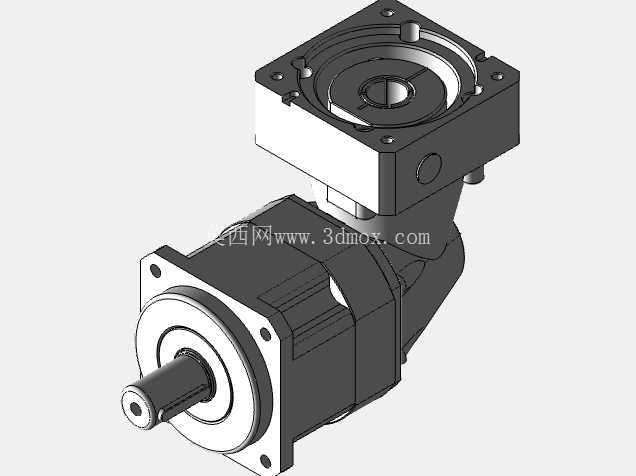

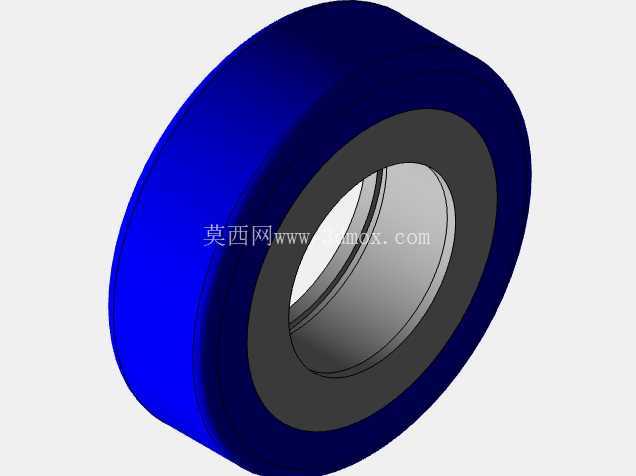

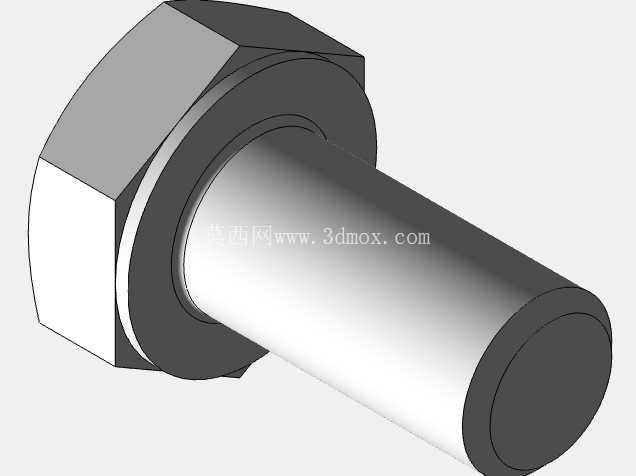

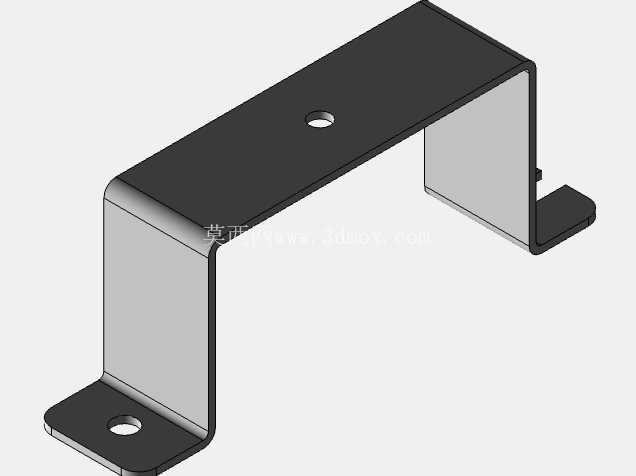

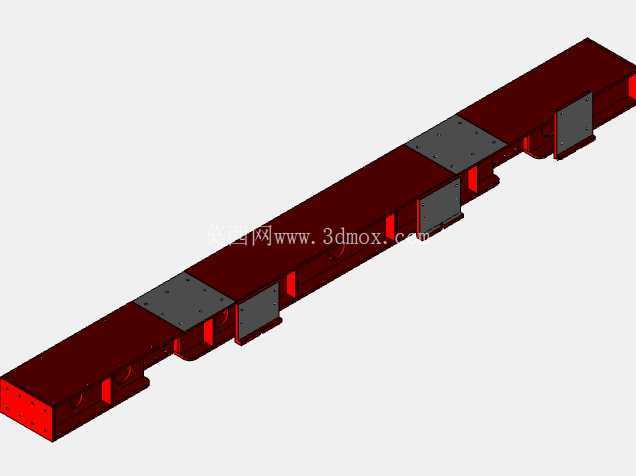

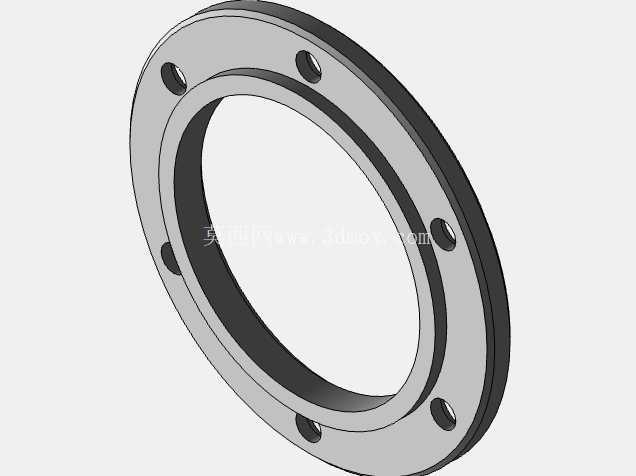

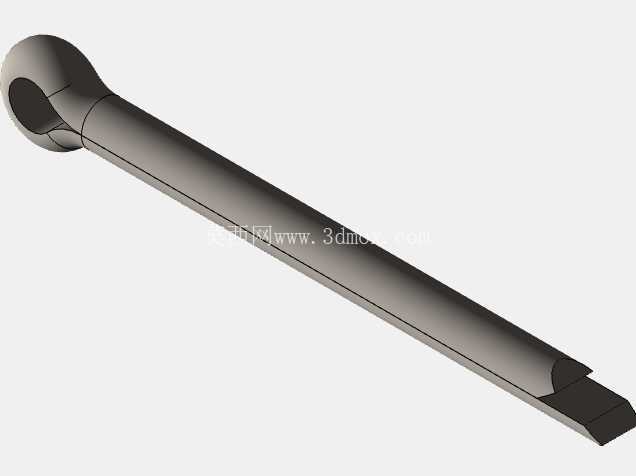

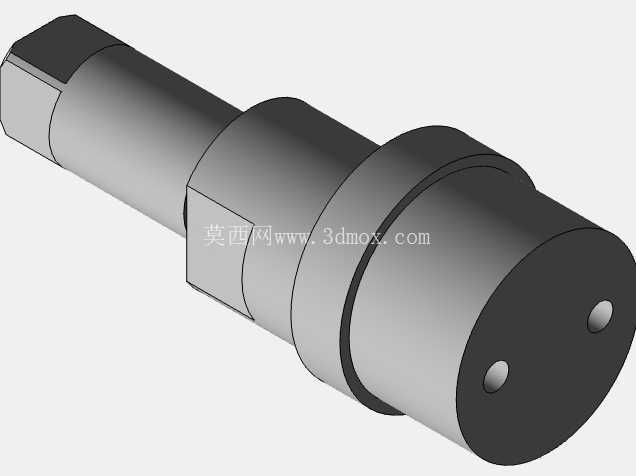

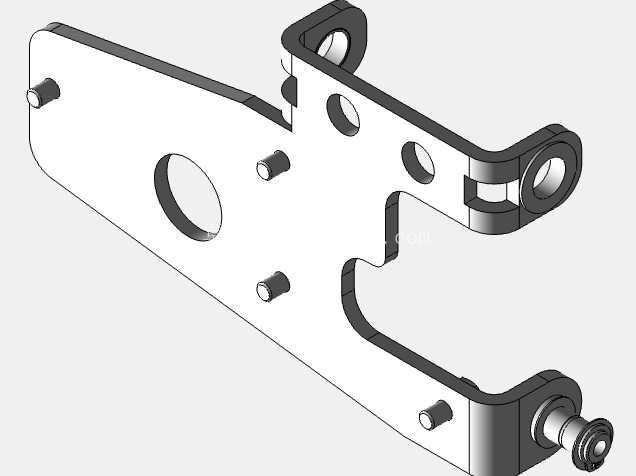

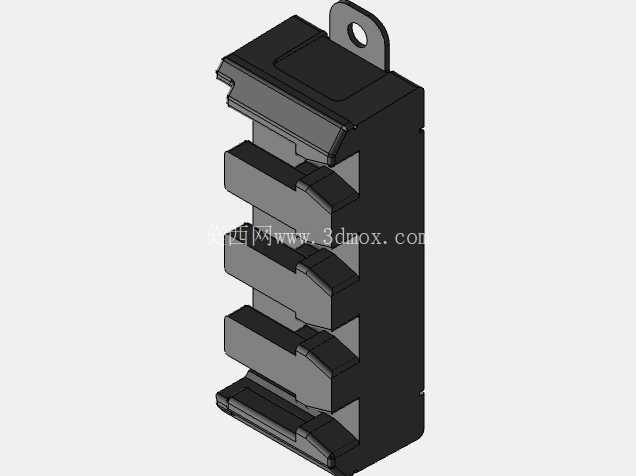

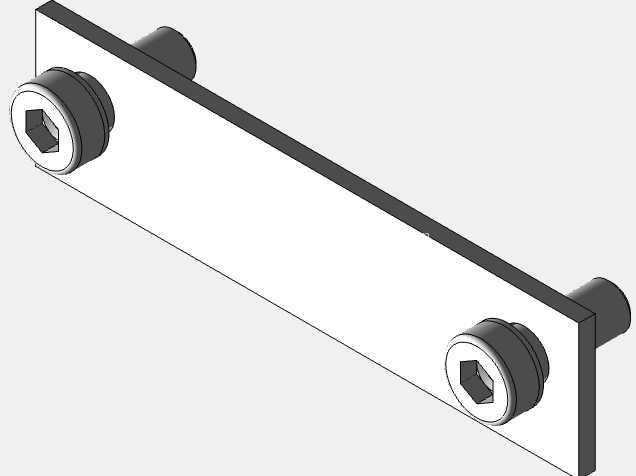

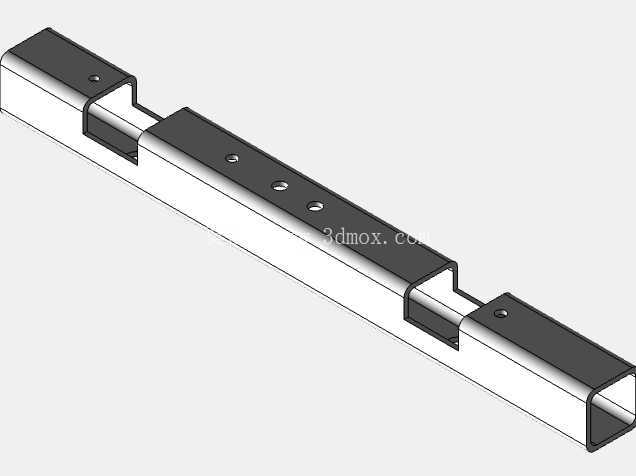

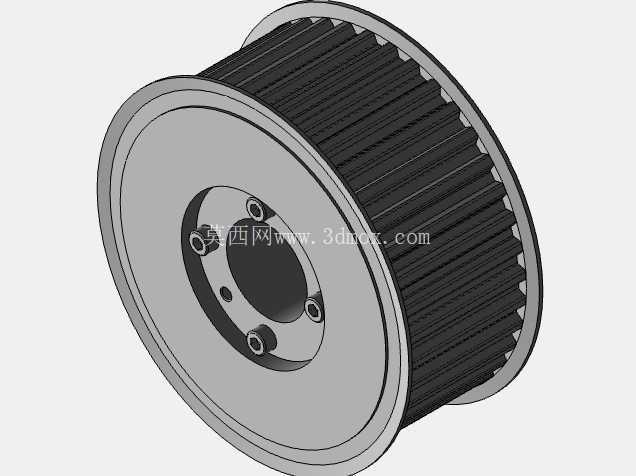

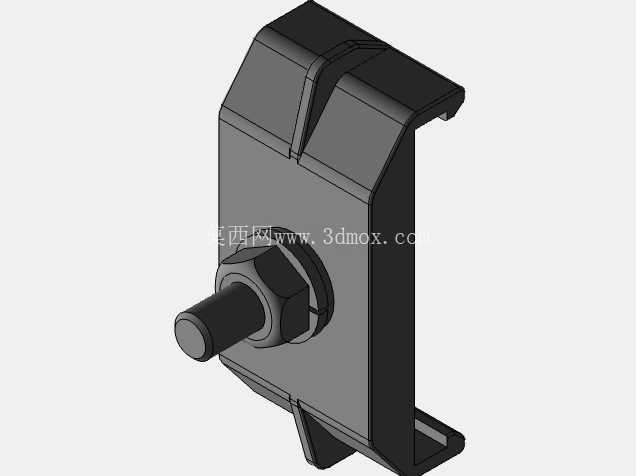

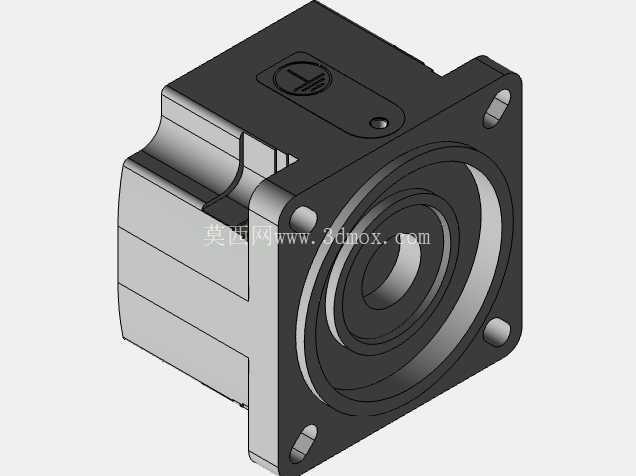

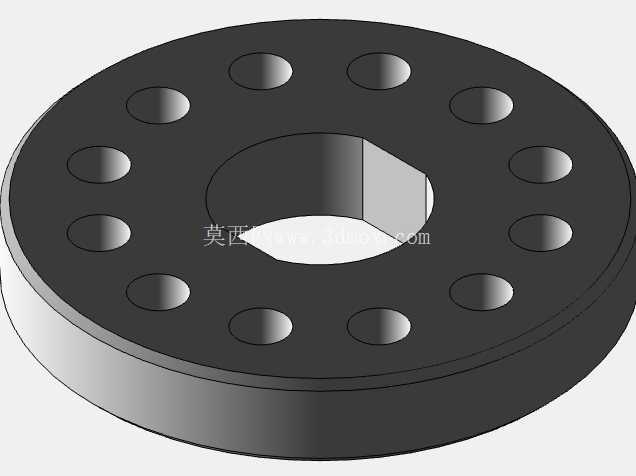

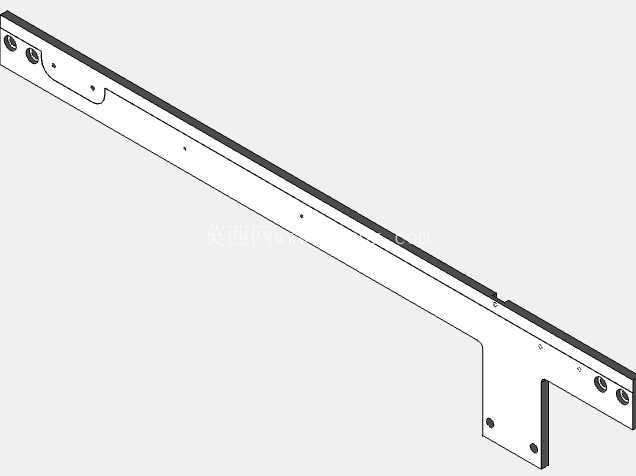

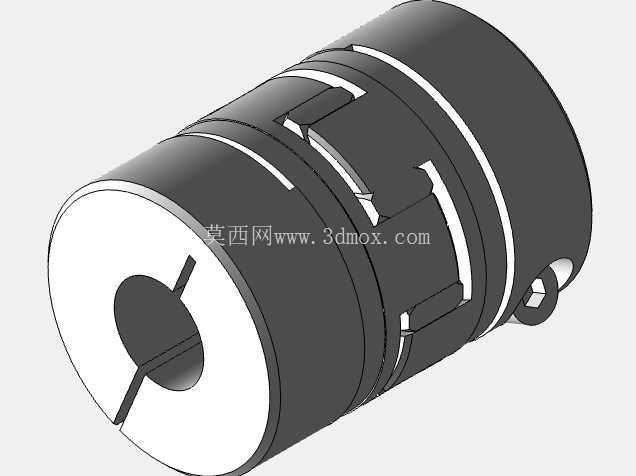

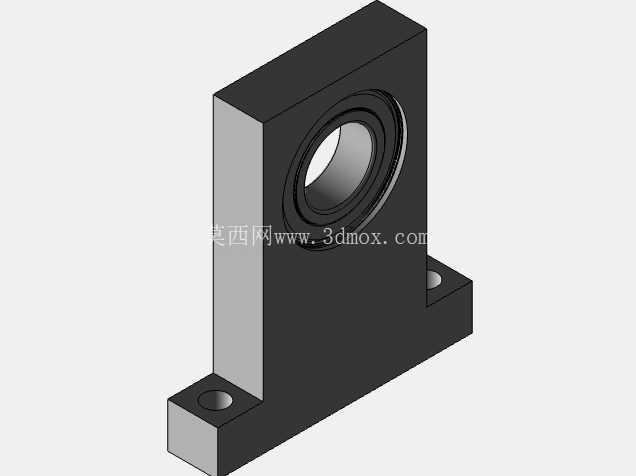

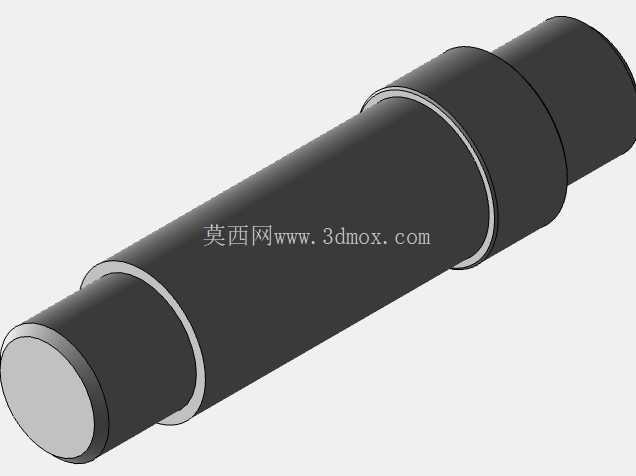

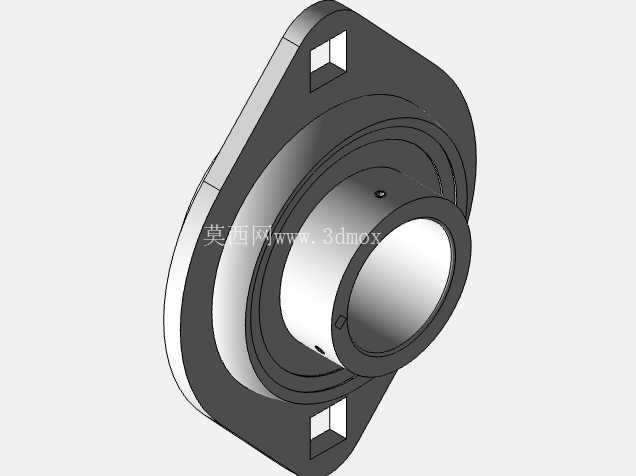

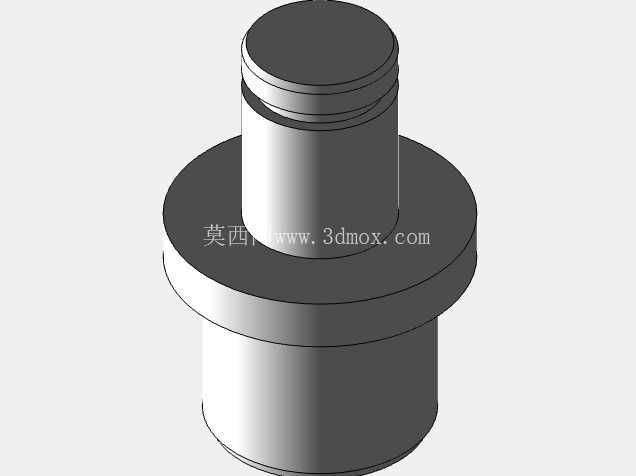

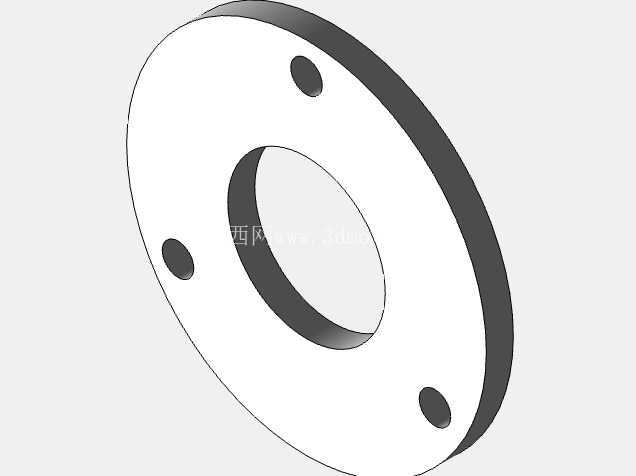

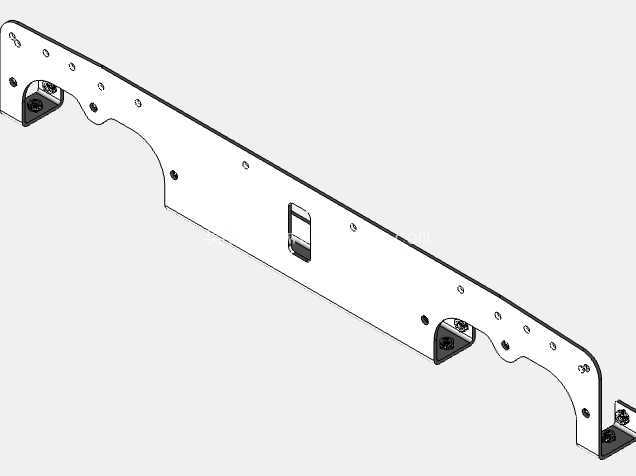

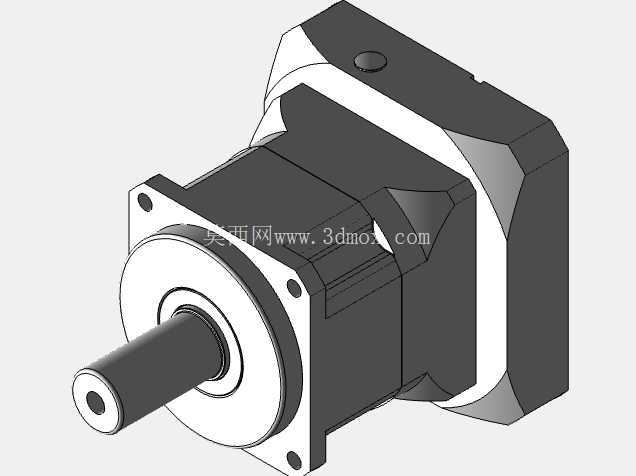

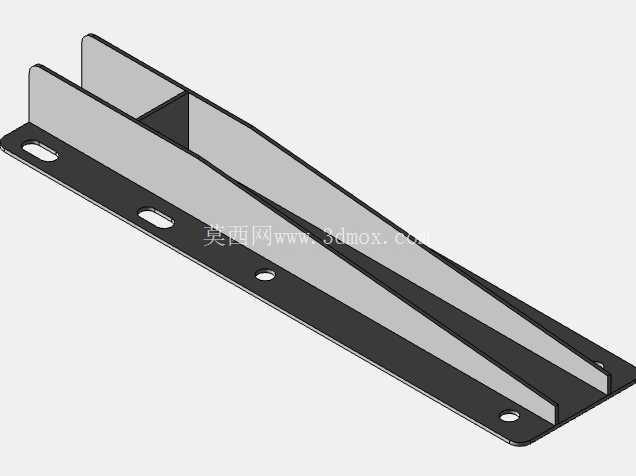

　　从结构设计逻辑来看，底部走行车架采用焊接箱型梁拼合结构，主梁承担整机自重与载货偏载，两端布置的走行轮组贴合地轨顶面承重，侧面导向轮夹住轨侧约束横向窜动，避免长行程走行时出现啃轨、跑偏；走行驱动采用减速电机搭配通轴联轴器，将动力同步传递给两侧主动轮，保证两端轮组线速度一致，消除单侧驱动带来的行走偏斜风险，传动轴上分段设置的联轴器可以补偿安装过程中两轴的同轴度误差，抵消长期运行产生的微量形变，降低传动卡滞概率。两侧立柱采用空腹型材结构，在保证抗弯截面模量的前提下控制整机自重，立柱内侧铺设升降导向导轨，载货台通过导向滑块与导轨配合，举升动力可布置在车架侧端通过传动组件带动载货台升降，高位取货时的偏载力矩由车架和轮组共同平衡。

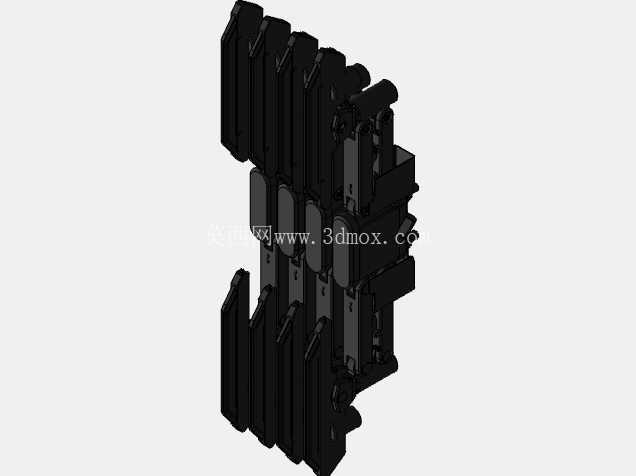

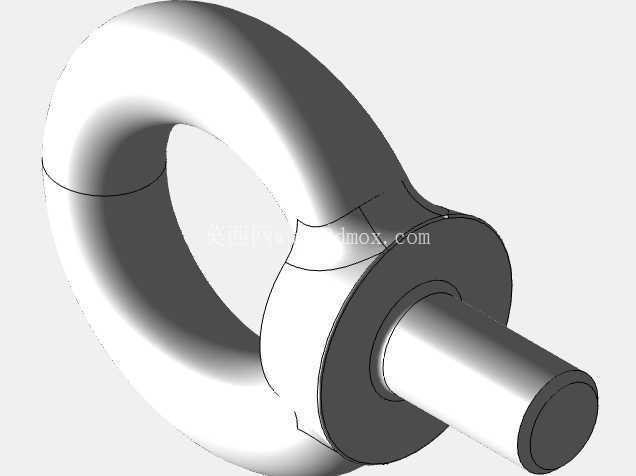

　　设备的安装边界需要在巷道规划阶段提前校核：走行方向的总长度要覆盖巷道全长，两端预留到位的机械限位与检修缓冲距离，宽度方向要保证设备本体与两侧货架之间留有安全间隙，避免货叉伸取时与货架立柱发生剐蹭，高度方向要匹配货架最高层货位的举升行程，顶部预留升降机构的安装与维护空间。现场安装时先调平地轨的直线度与水平度，再组装底部车架并校验轮组与轨面的接触贴合度，之后吊装两侧立柱并校验立柱的垂直度，最后装配载货台、货叉与驱动管路，分步调试三个轴的原点定位与重复对位精度，保证存取货时货叉可以准确对准货位托盘。

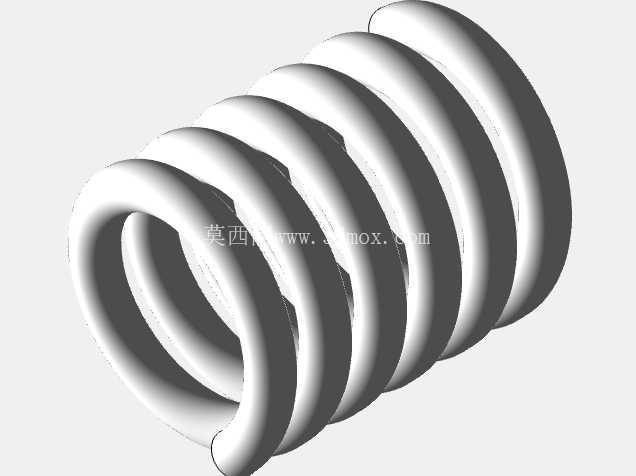

　　这套设备的功能特性偏向轻载高频作业，整机结构紧凑，不需要预留过宽的巷道空间，就能把仓库的平面利用率大幅提升，相比人工叉车存取，它可以对接上层仓储管理系统，自动接收出入库指令，完成物料的全自动调取与归位，降低人工拣选的出错率，也能适配恒温库、无尘车间这类人员不便长时间停留的存储场景。设计过程中对各运动轴的行程限位、过载保护都做了结构预留，走行端的缓冲件可以吸收两端到位时的冲击，升降导向的配合间隙控制在合理范围，避免高速启停时载货台出现晃动，货叉的伸缩行程匹配标准料箱与小型托盘的取放深度，兼顾不同规格载具的兼容需求。
