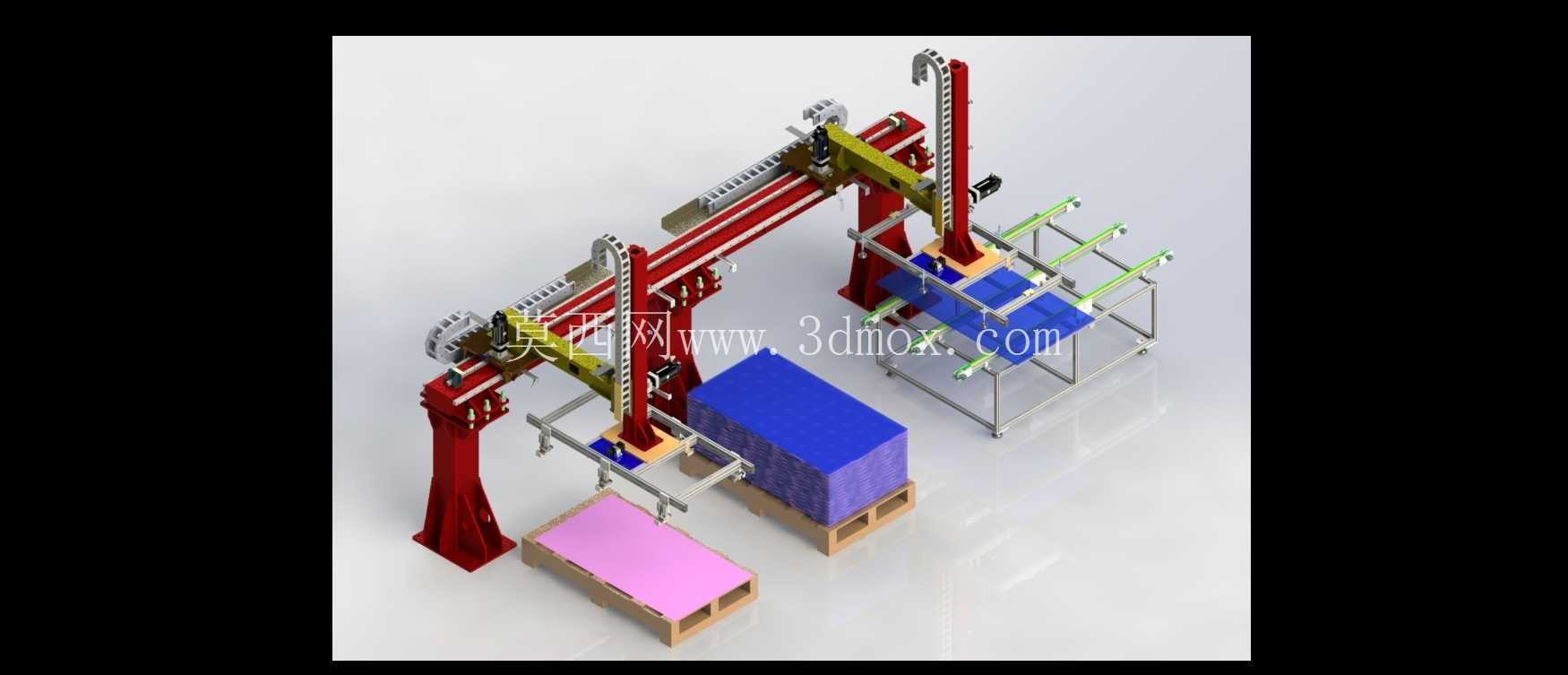

亚克力板材长距自动抓取移送桁架

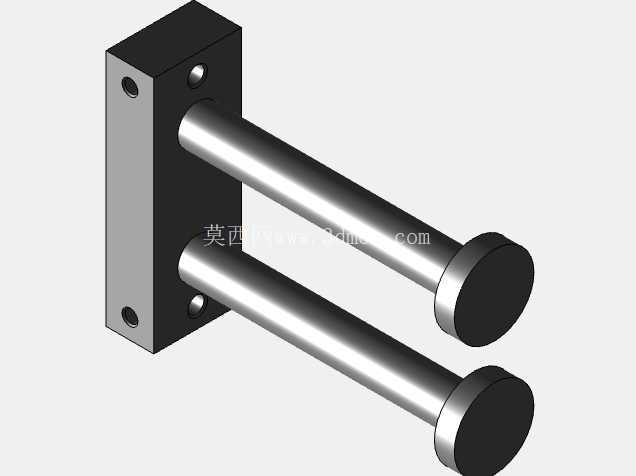

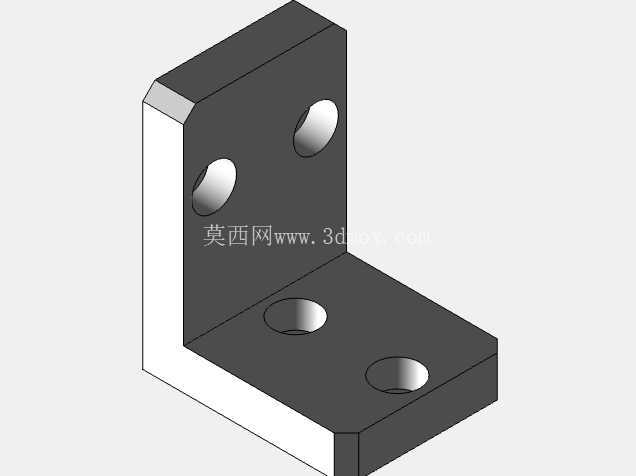

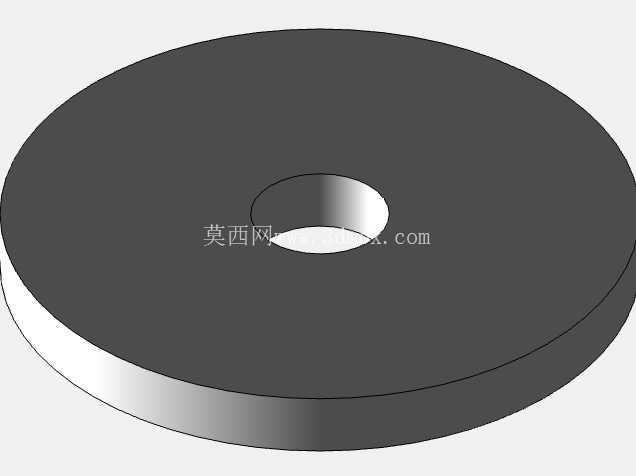

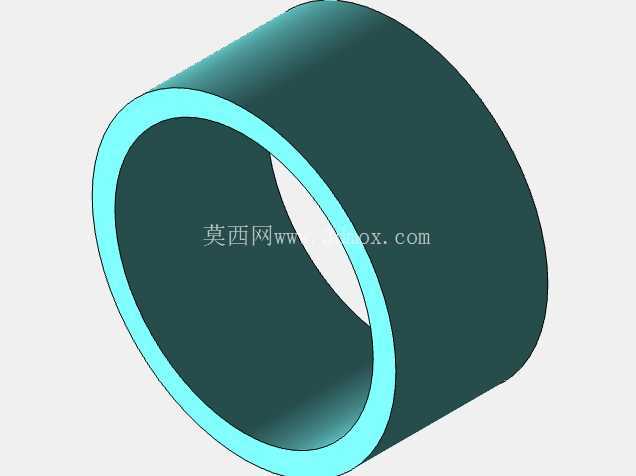

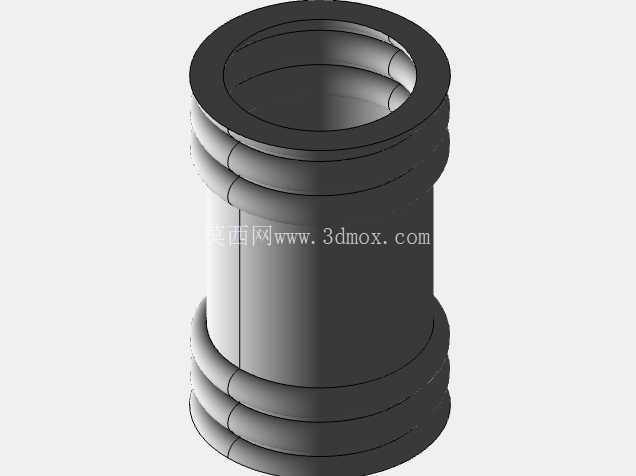

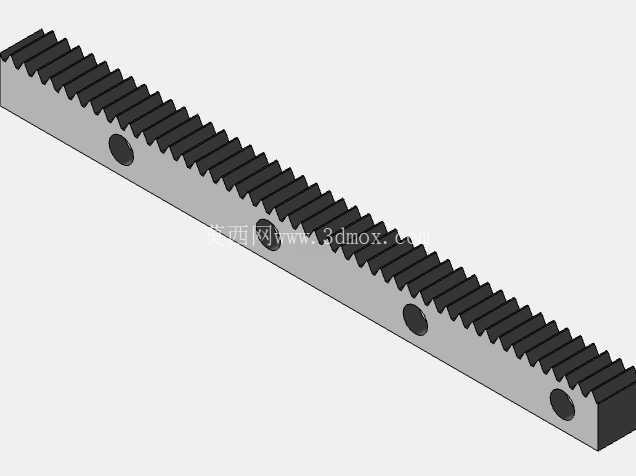

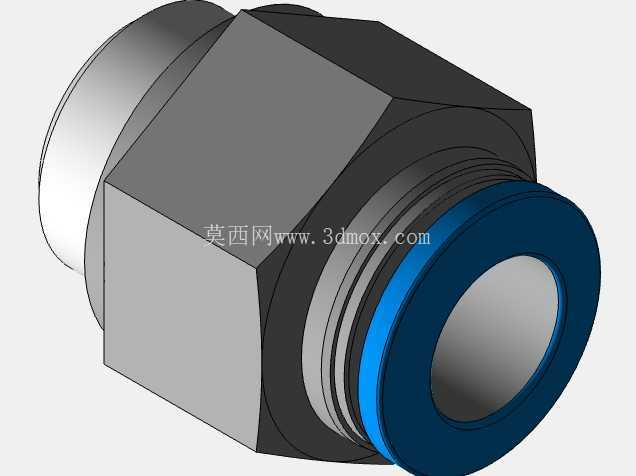

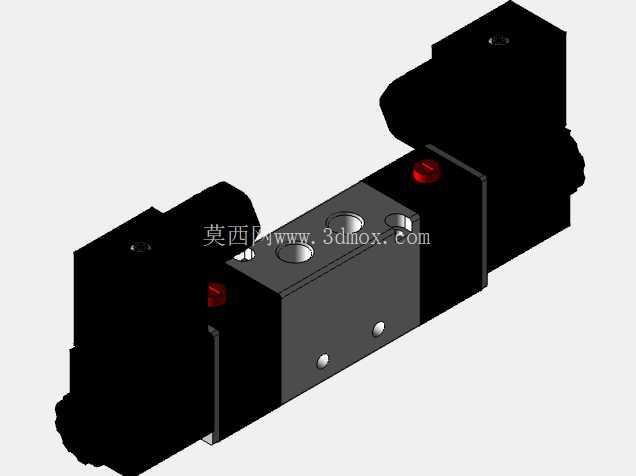

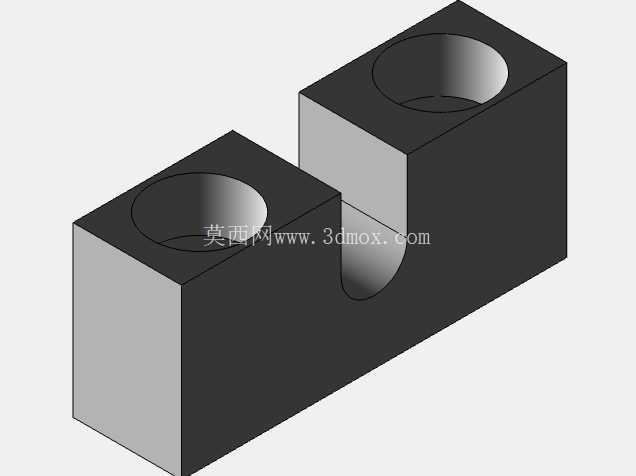

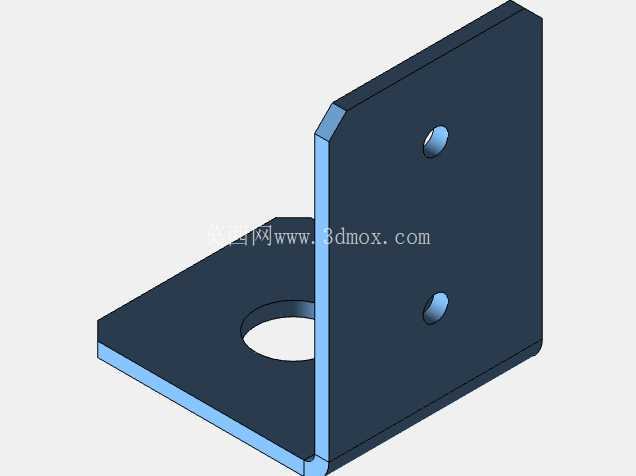

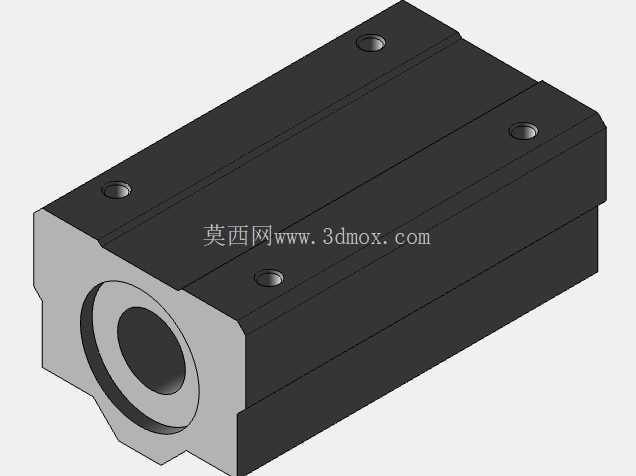

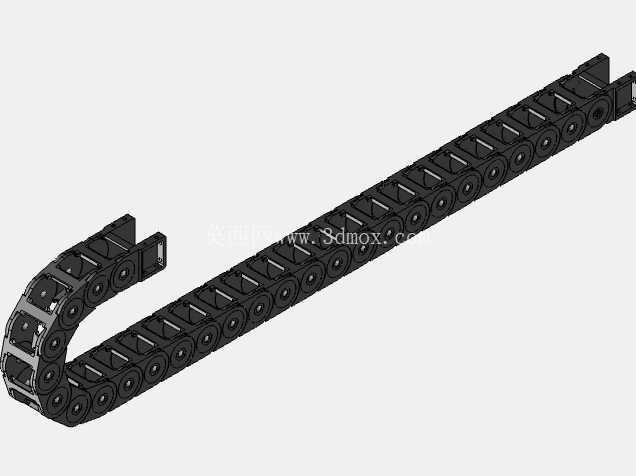

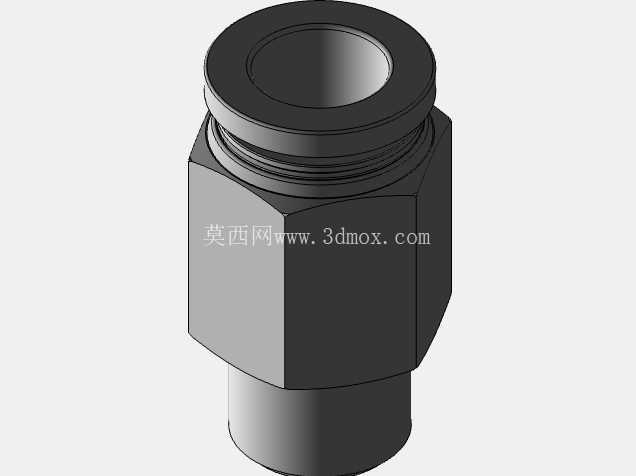

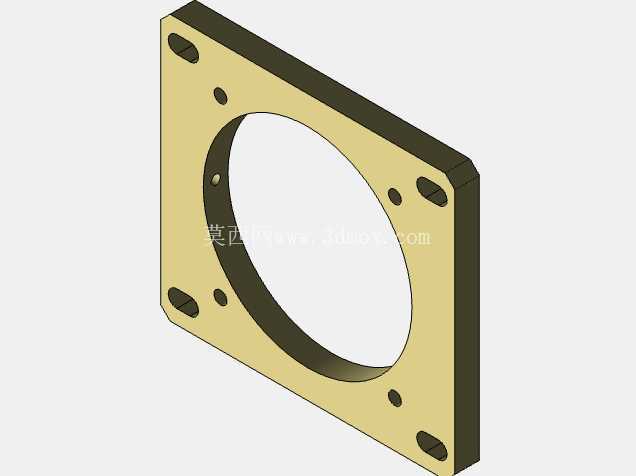

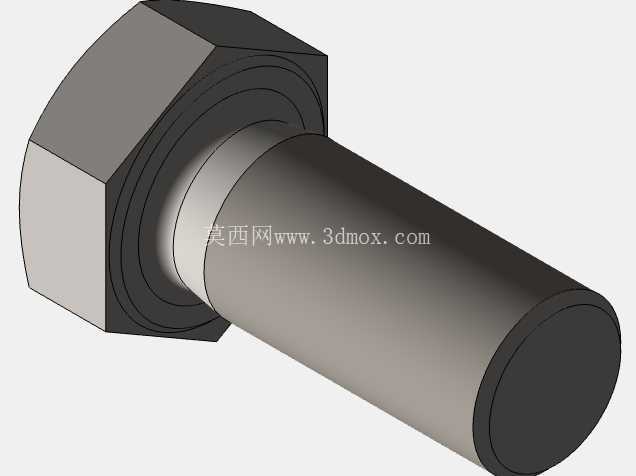

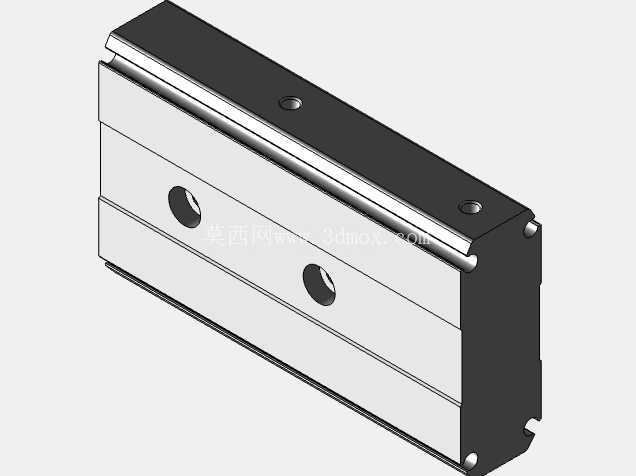

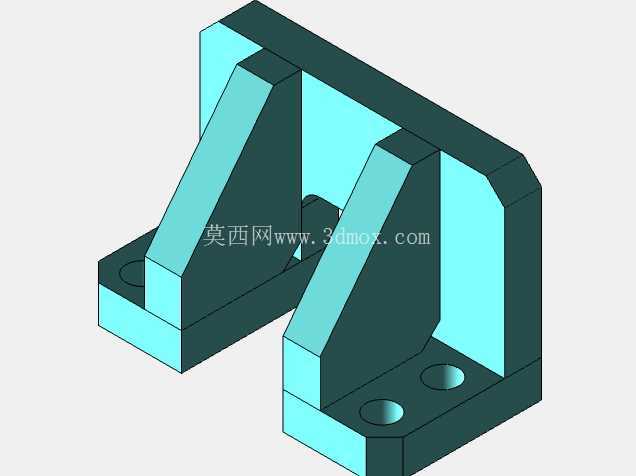

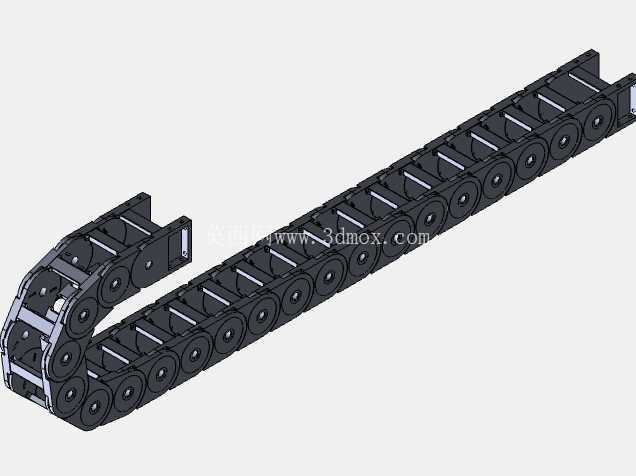

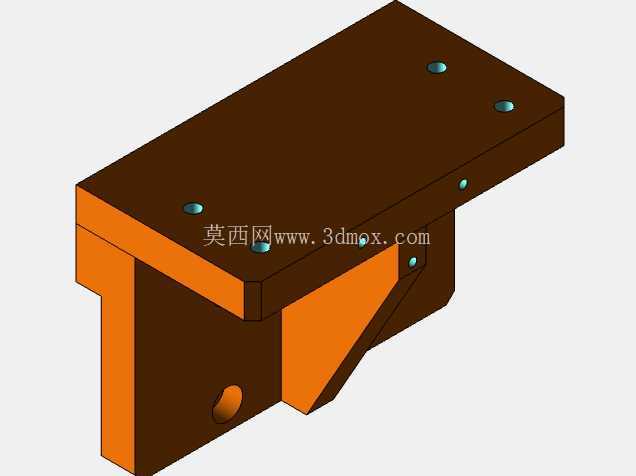

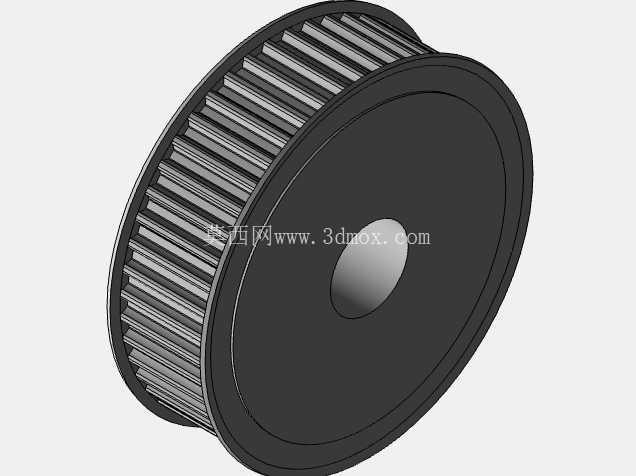

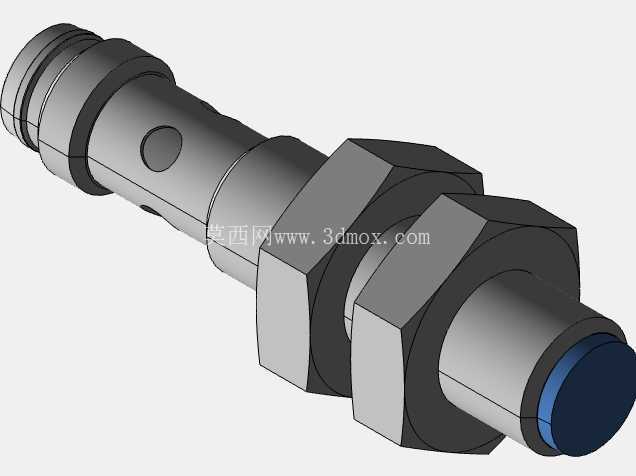

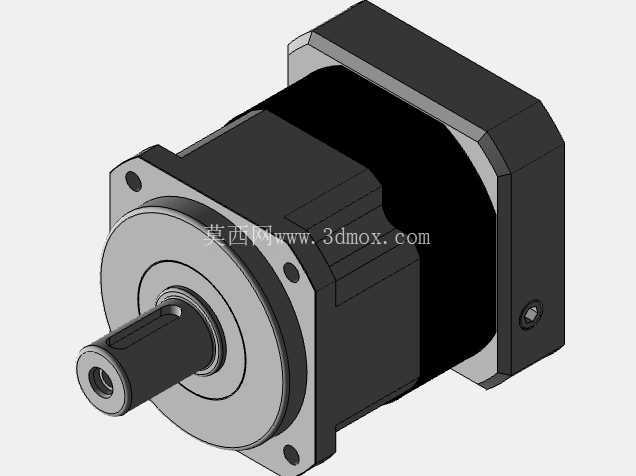

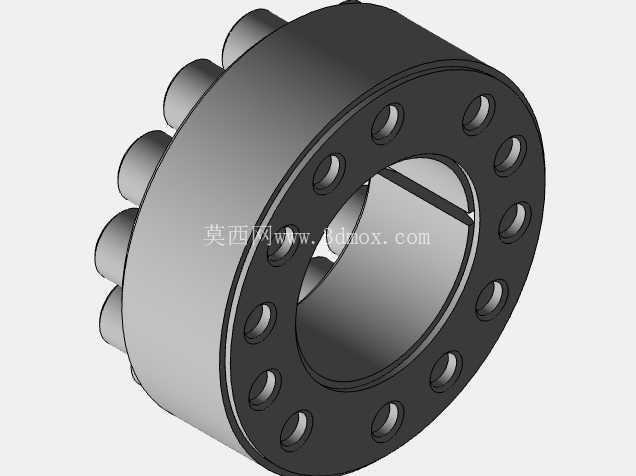

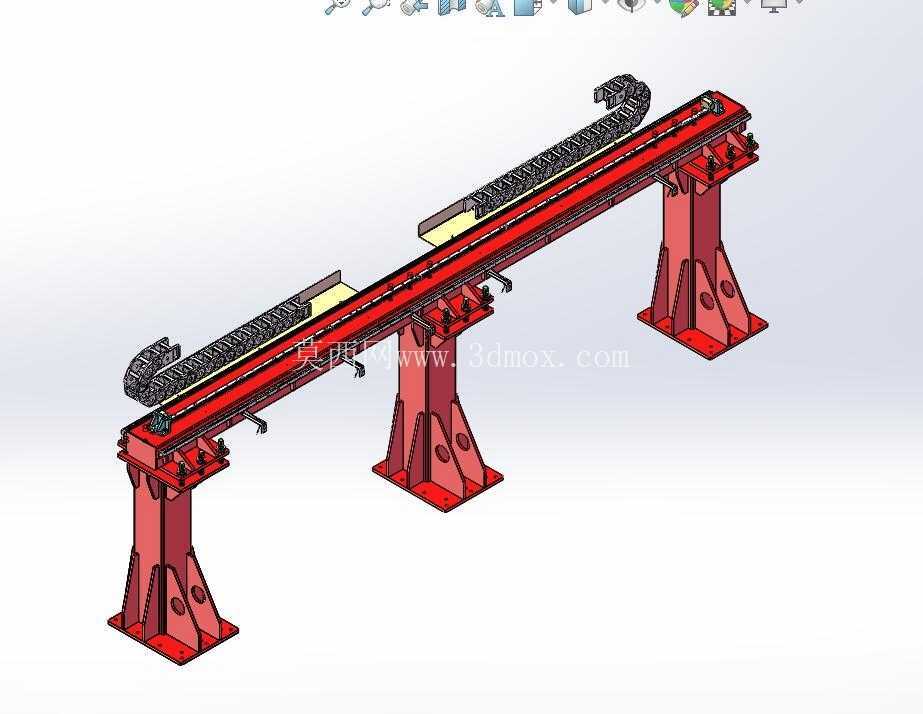

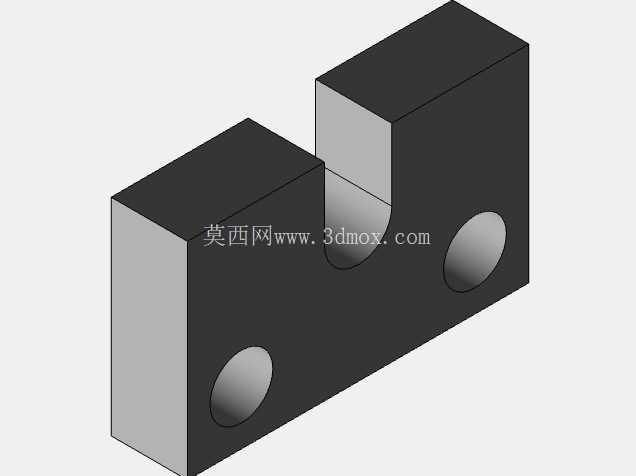

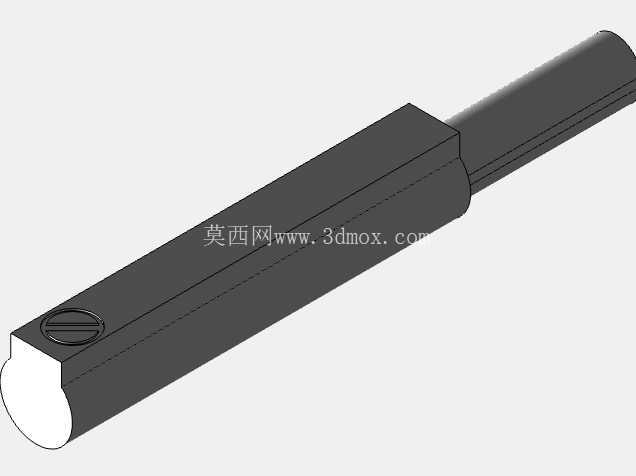

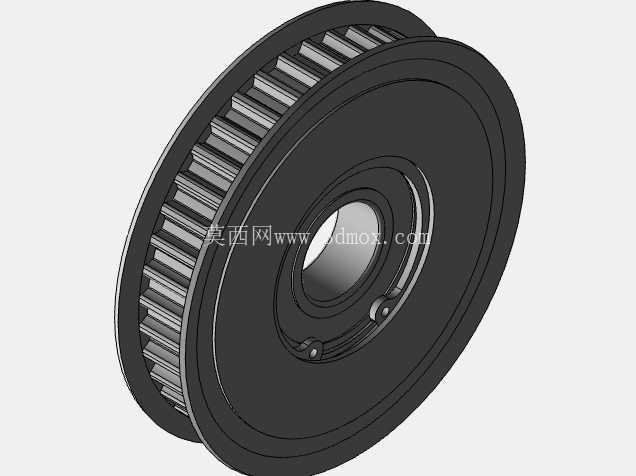

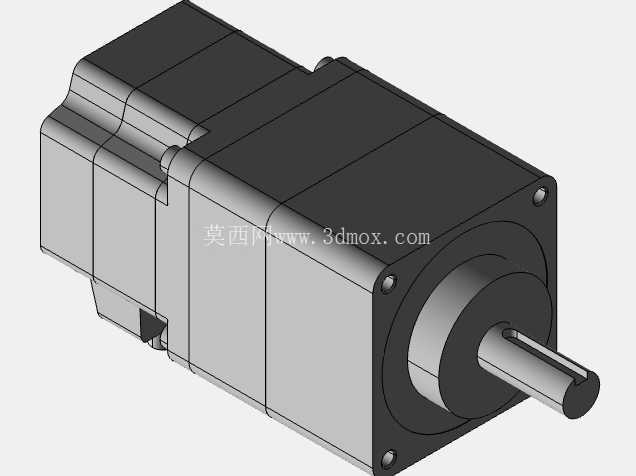

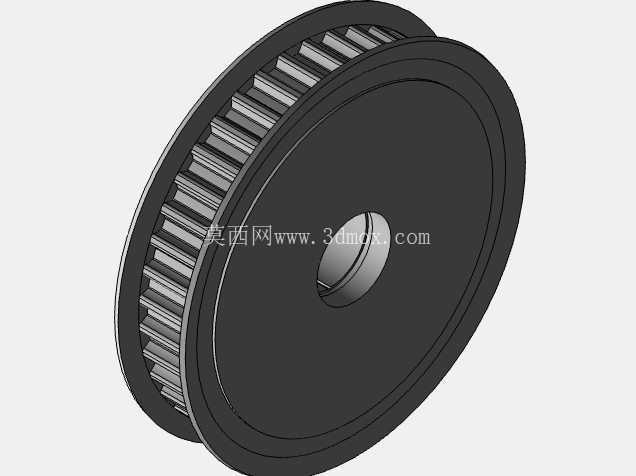

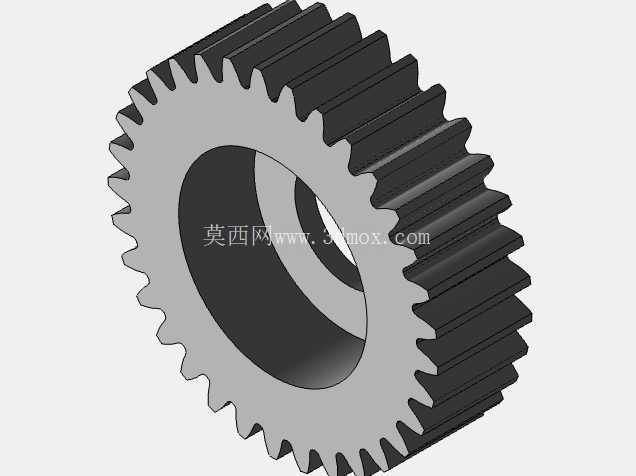

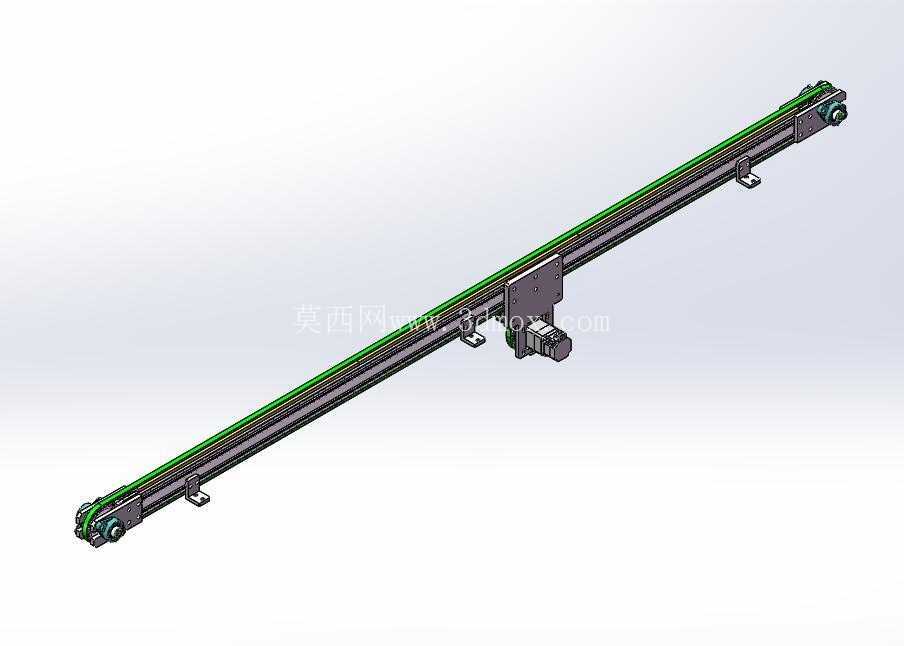

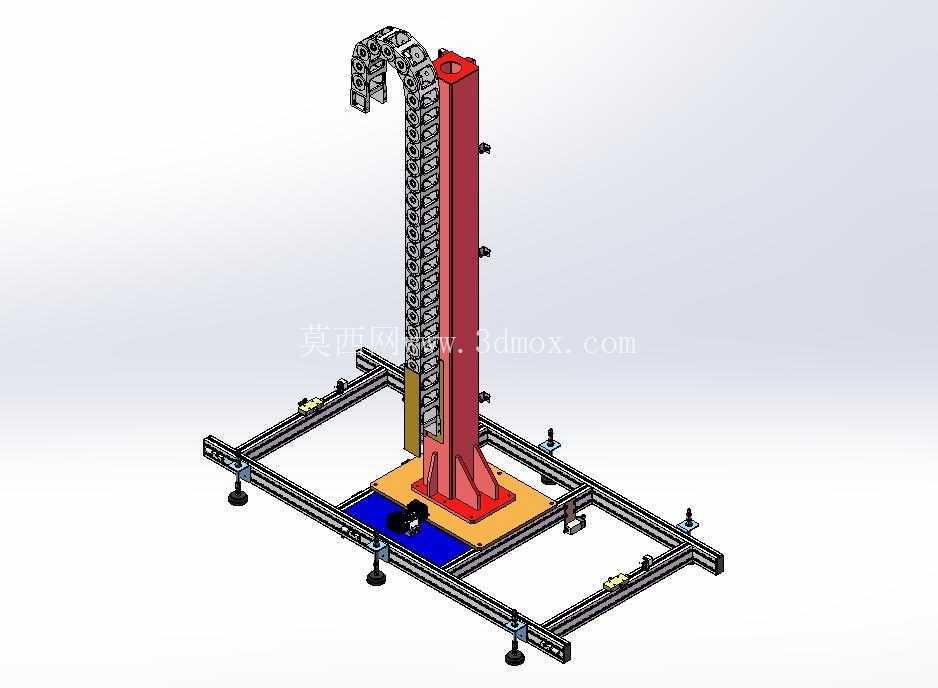

　　这套长跨距桁架式移送机构面向亚克力板材加工线的自动上下料需求搭建，整体采用双立柱支撑的高架龙门布局，横梁沿产线长度方向延伸，可在两个工位之间完成大行程水平移送，适配板材裁切、铣边、热弯前备料等工序间的工件转运。现场布置时，两根箱型焊接立柱通过底部法兰板与地面预埋钢板锁紧，立柱间距依据产线工位跨度设定，横梁顶面铺设直线导轨与齿条传动组件，移动滑座搭载拾取执行件沿导轨往复运行；横梁两端设置机械限位与缓冲件，避免滑座超程冲出，拖链沿横梁侧部全程敷设，将动力电缆、传感线缆规整收纳，随滑座移动同步弯折，防止线缆拖拽磨损。

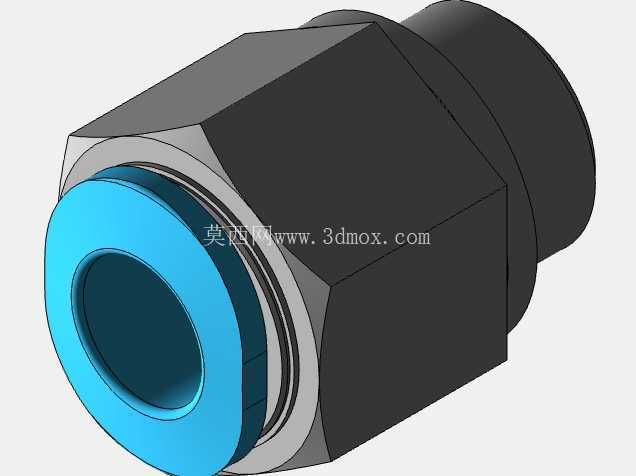

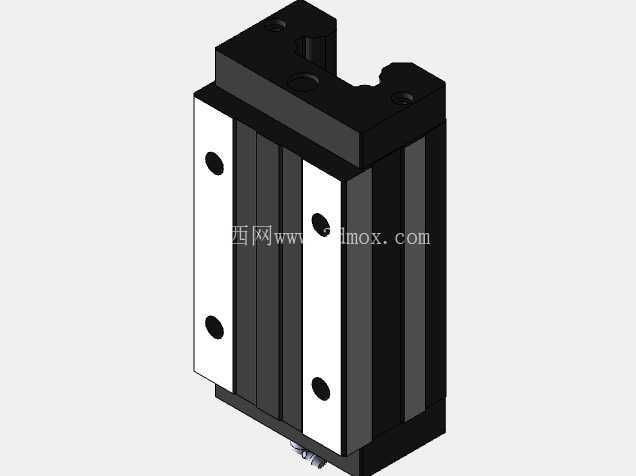

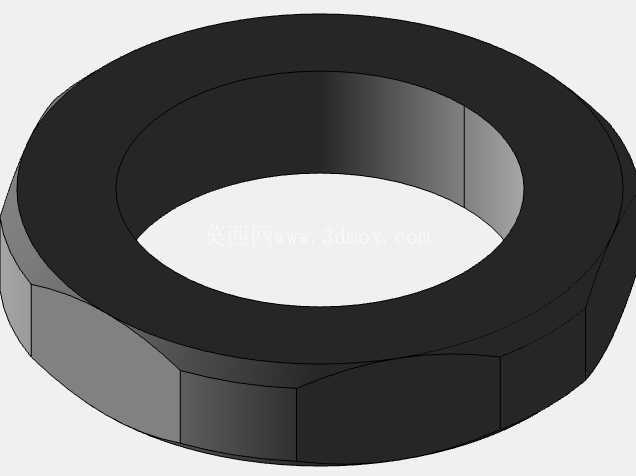

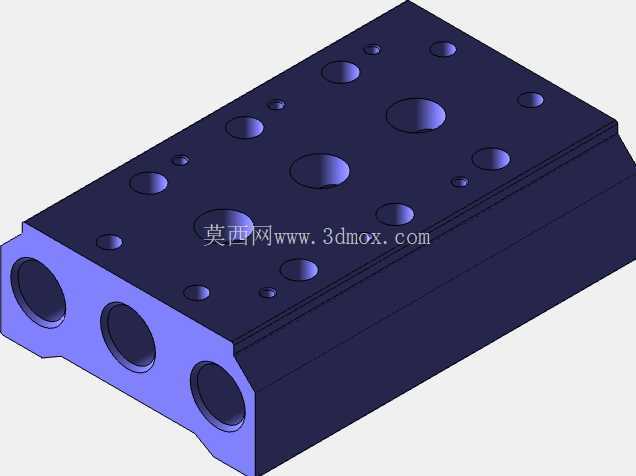

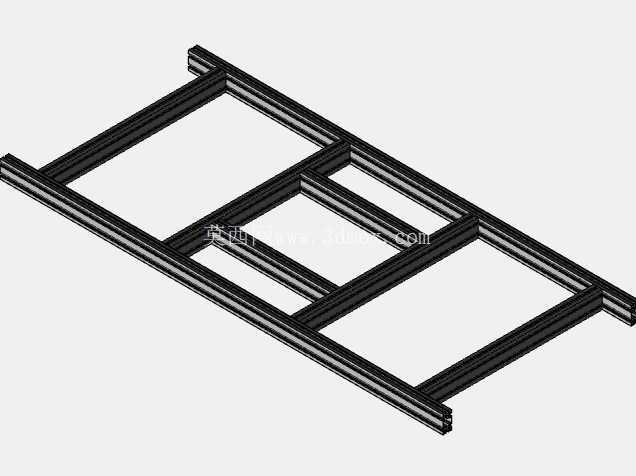

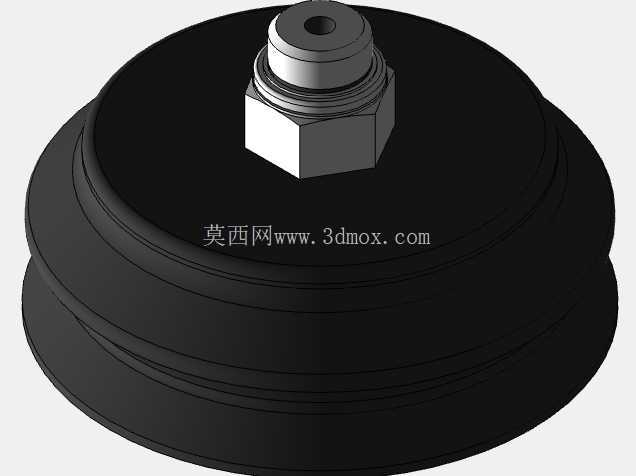

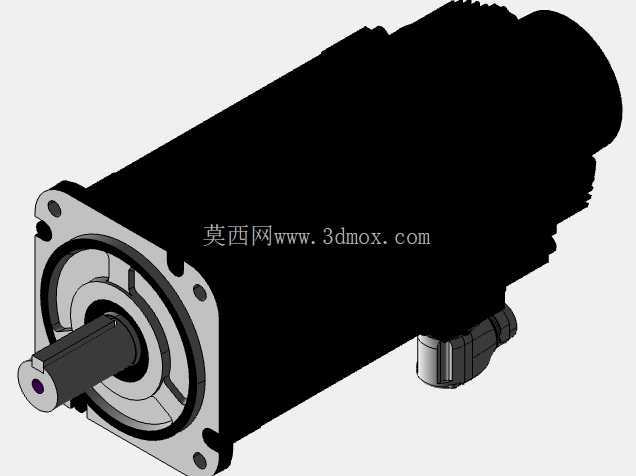

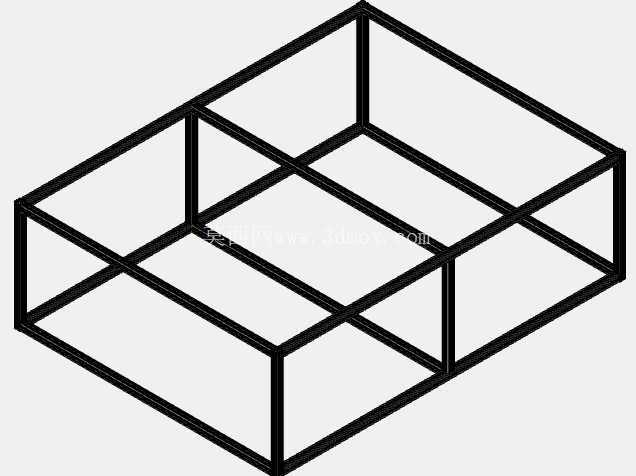

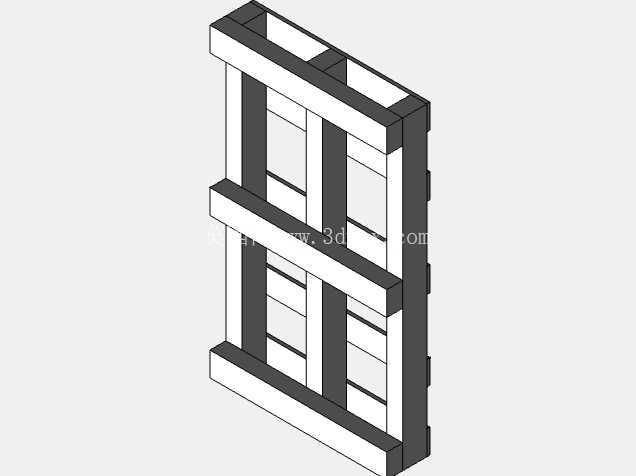

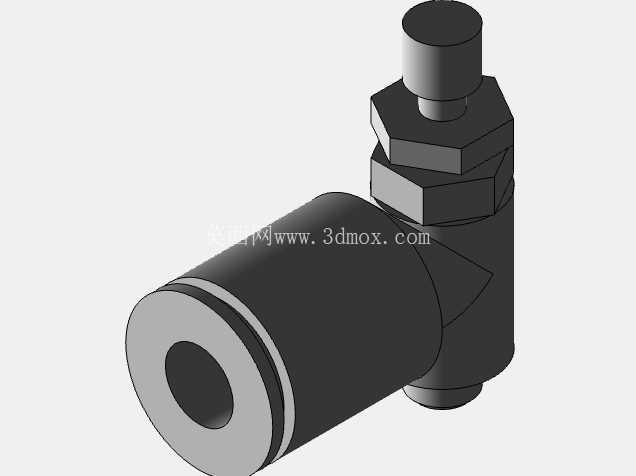

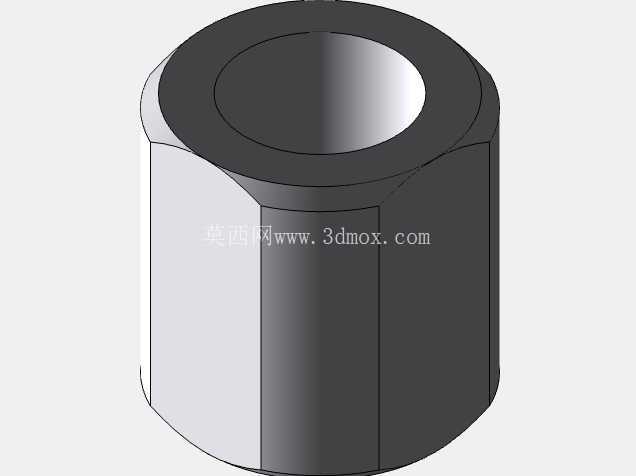

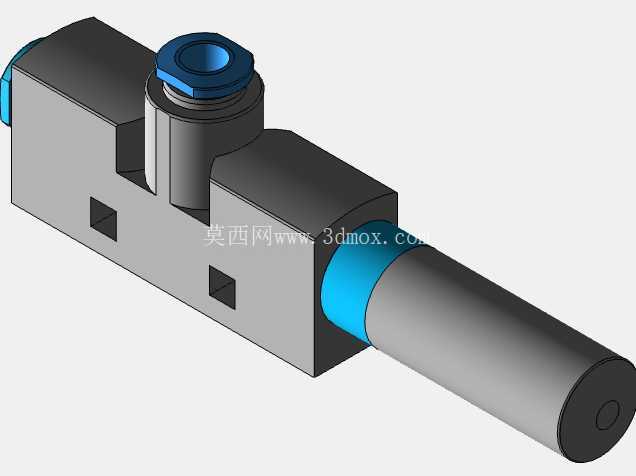

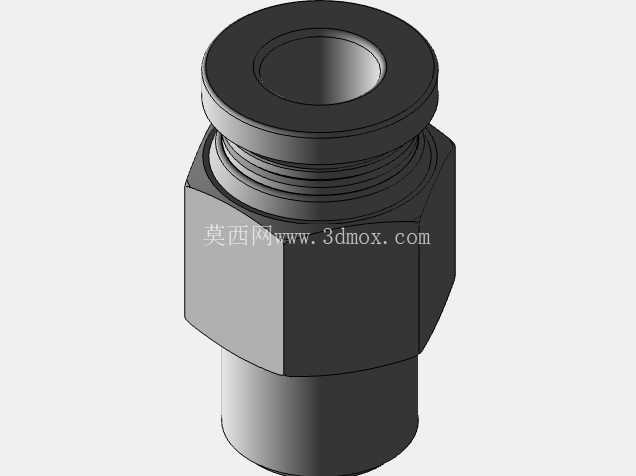

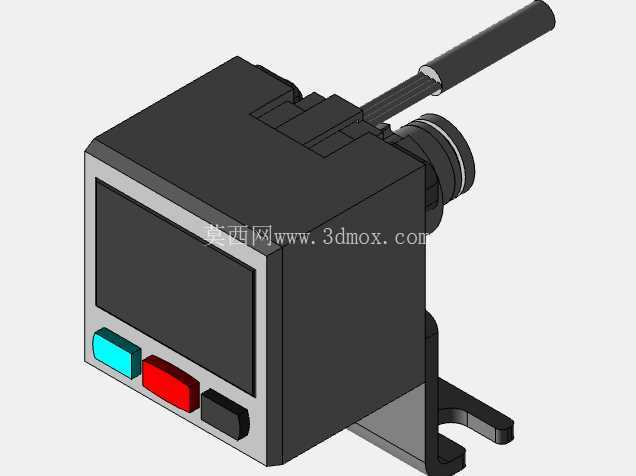

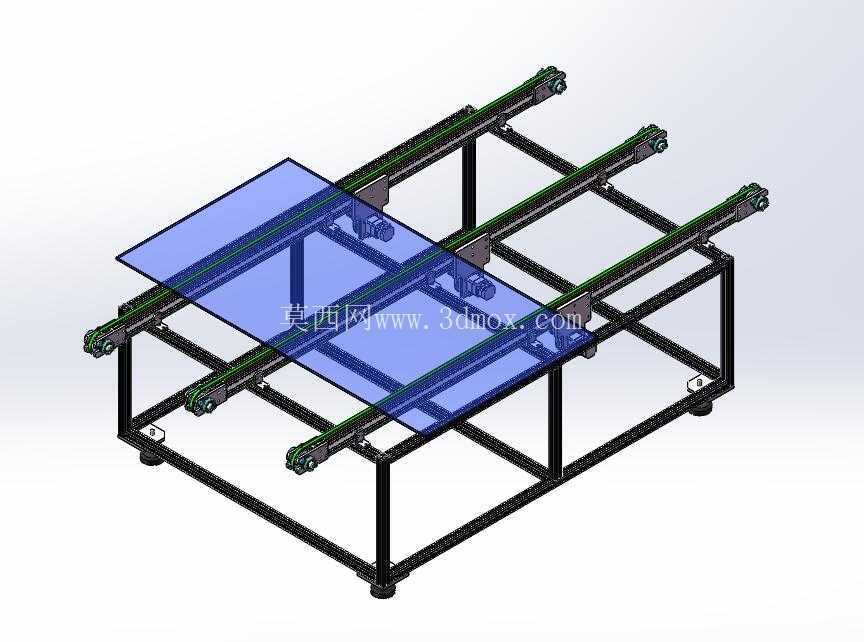

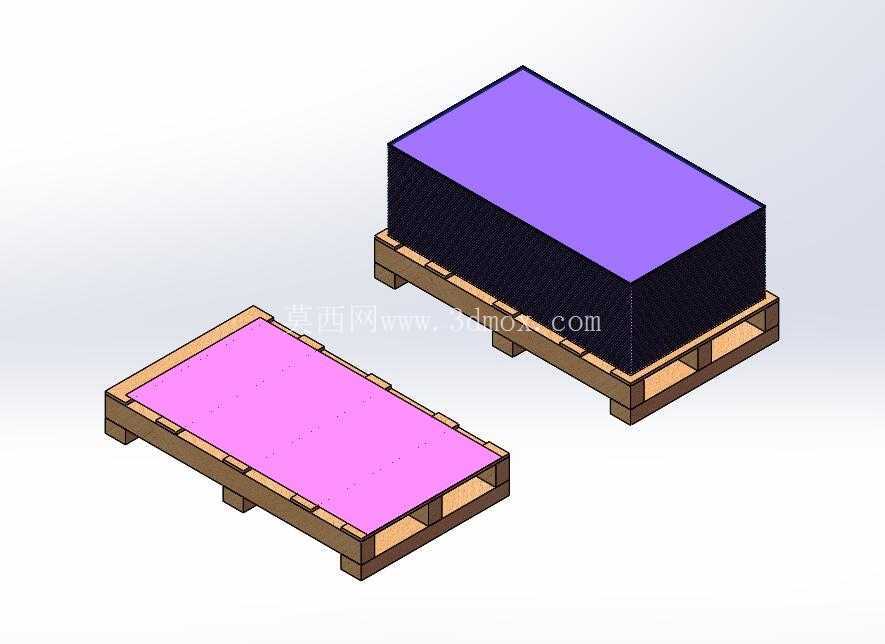

　　从功能实现来看，该机构替代人工完成亚克力大板的长距离搬送：亚克力板材幅面大、自重轻但表面易划伤，人工抬运不仅占用多名操作工，还容易出现板面磕碰、边角崩裂。桁架移送方案将拾取端布置在横梁滑座下方，可根据板材规格配置真空吸盘组或夹爪，取料时执行件下降贴合板面，真空建立后提升至安全高度，横梁驱动滑座高速移动至目标工位上方，再下降放料，整个动作路径沿直线运行，定位重复精度由导轨与齿条传动保证。

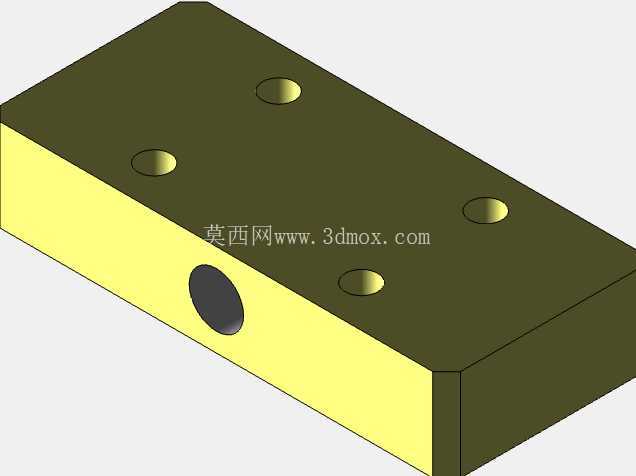

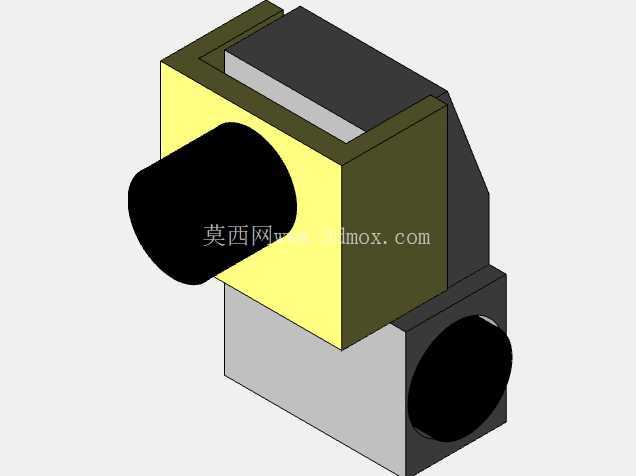

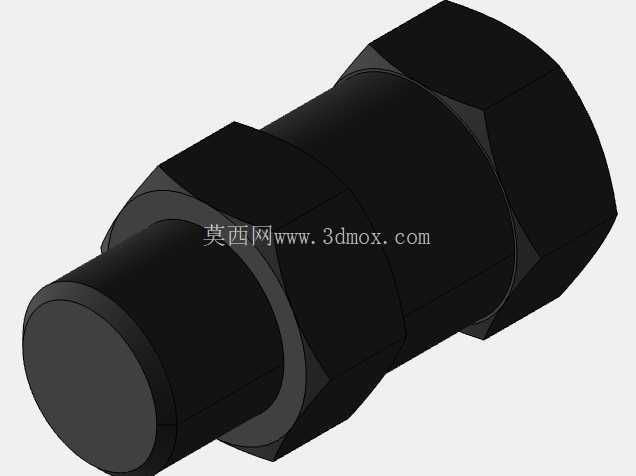

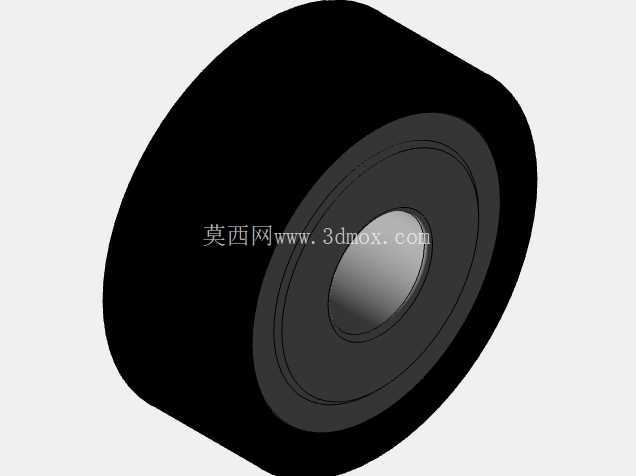

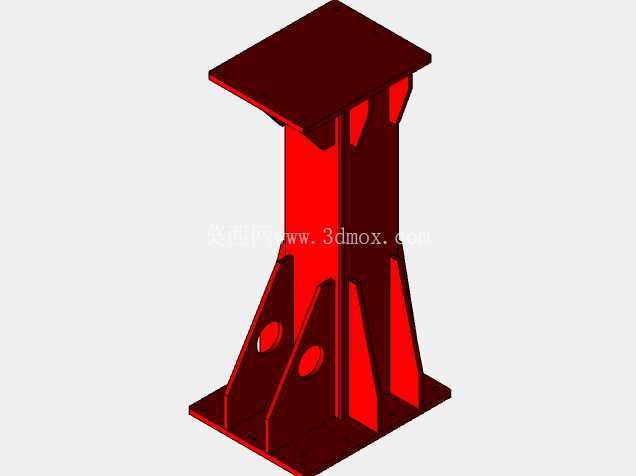

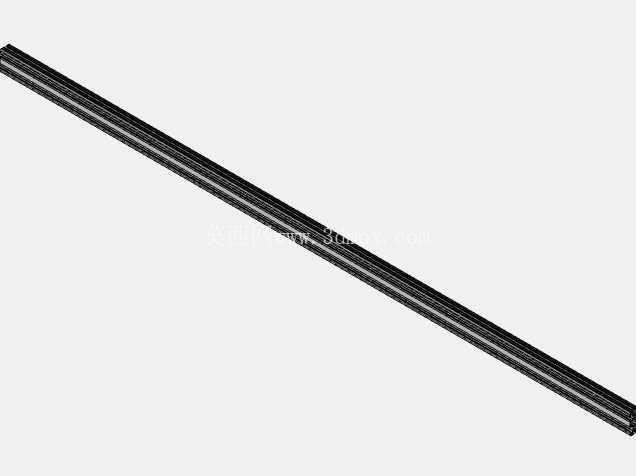

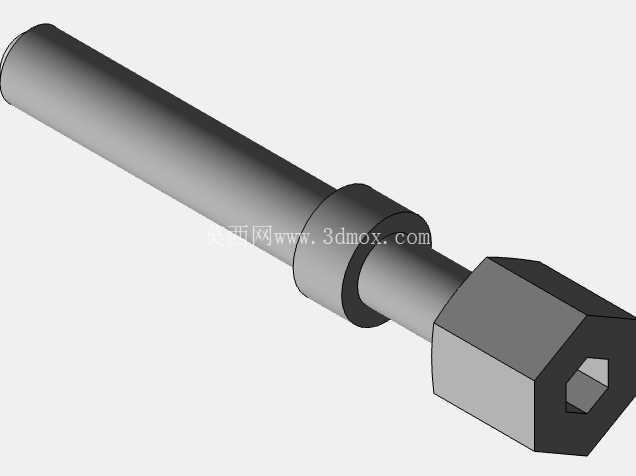

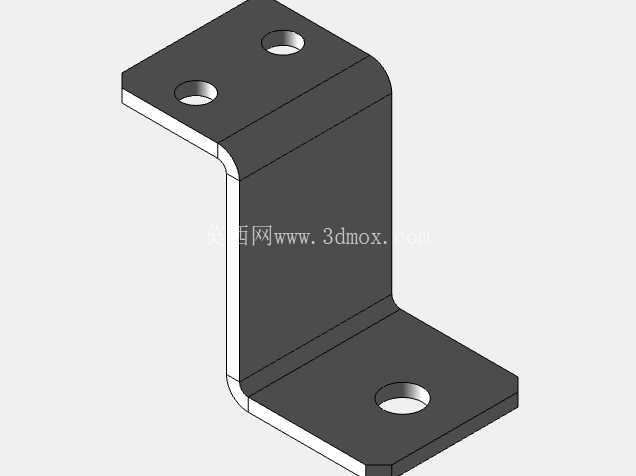

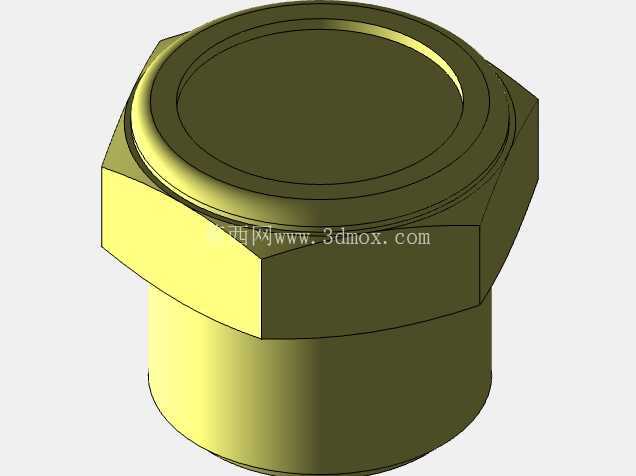

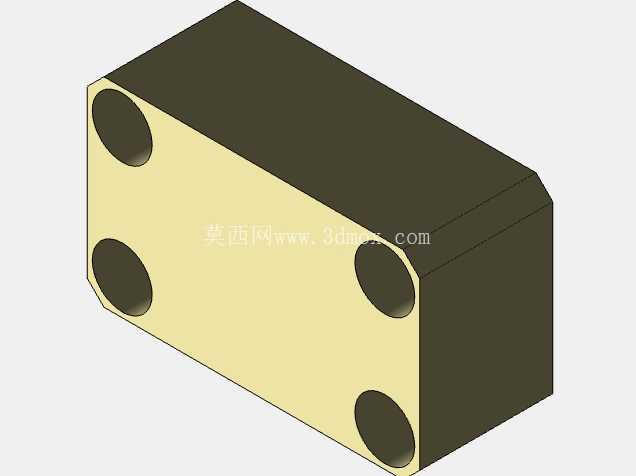

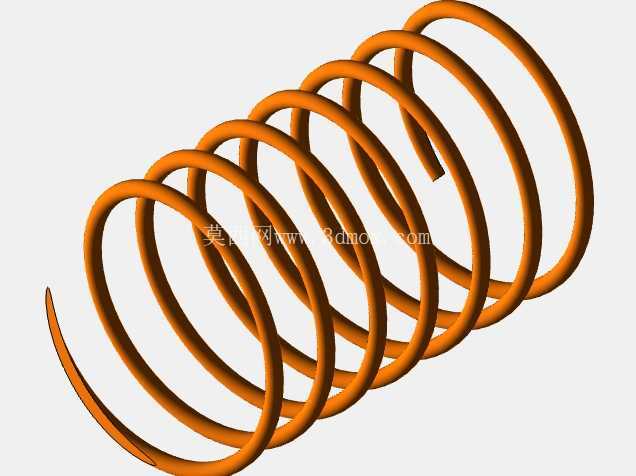

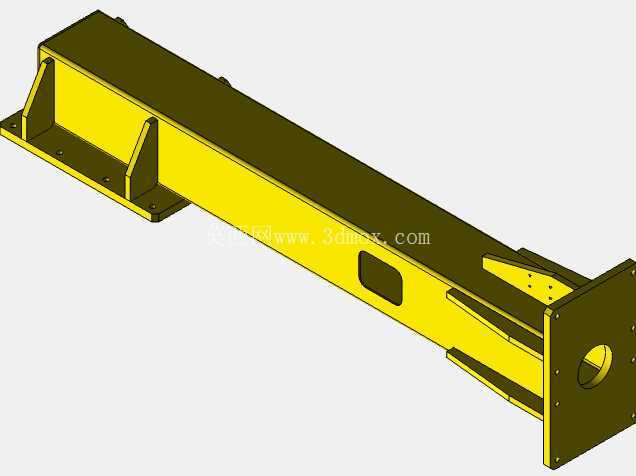

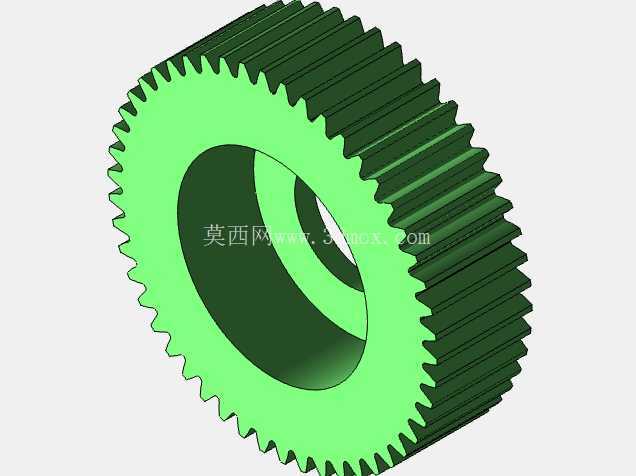

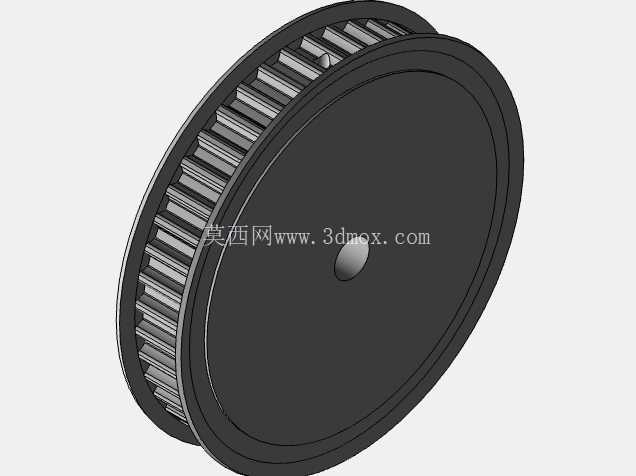

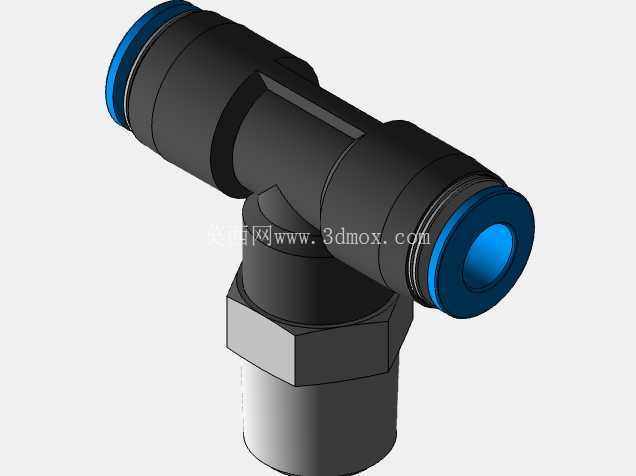

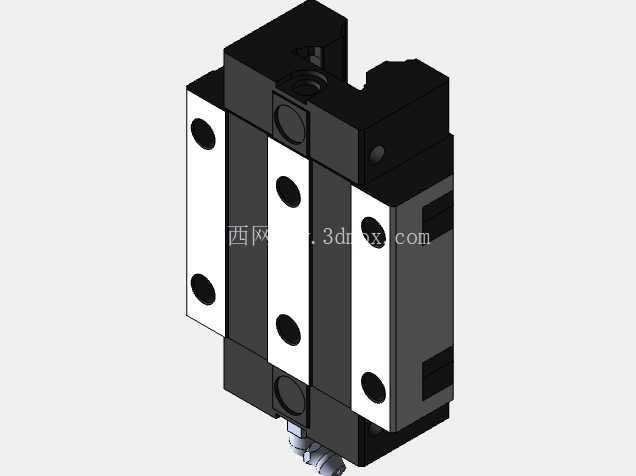

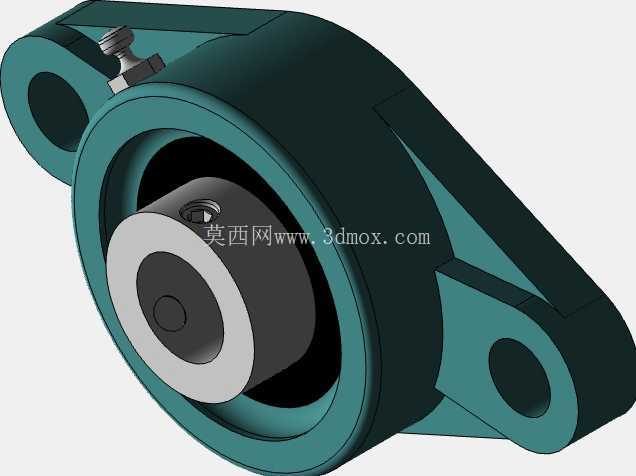

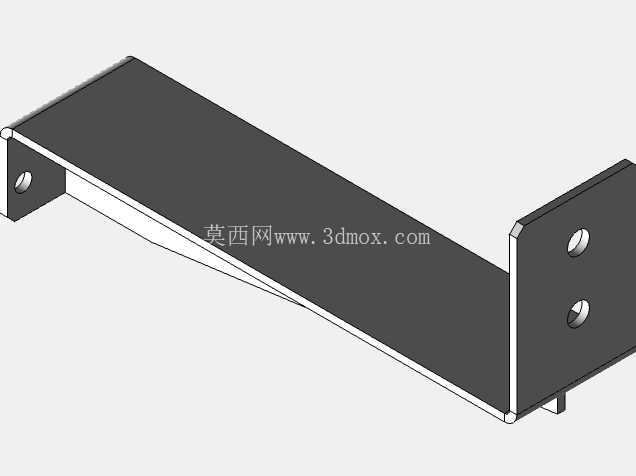

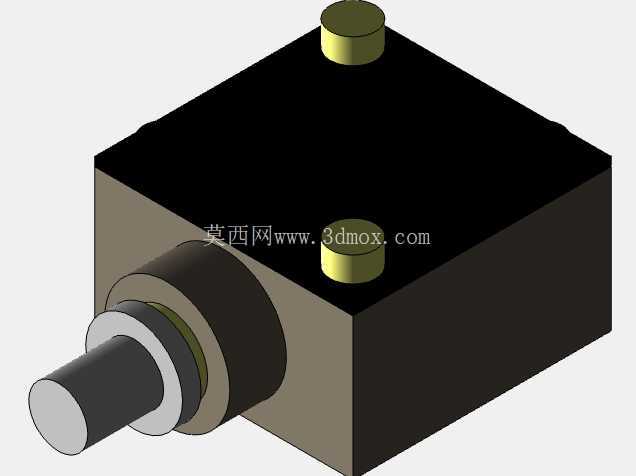

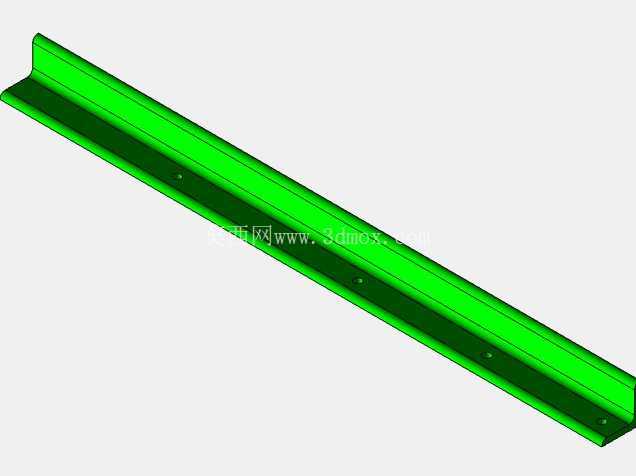

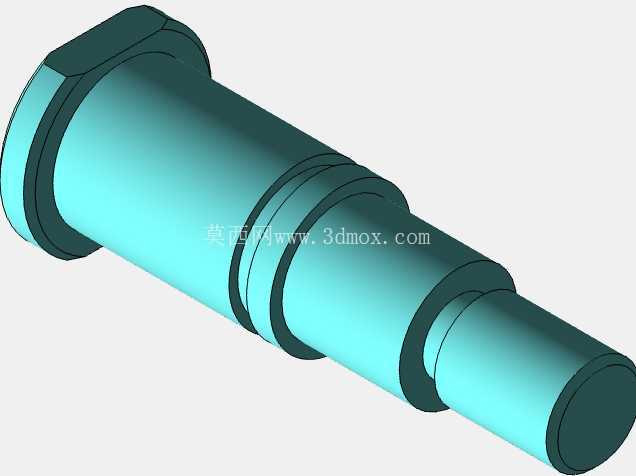

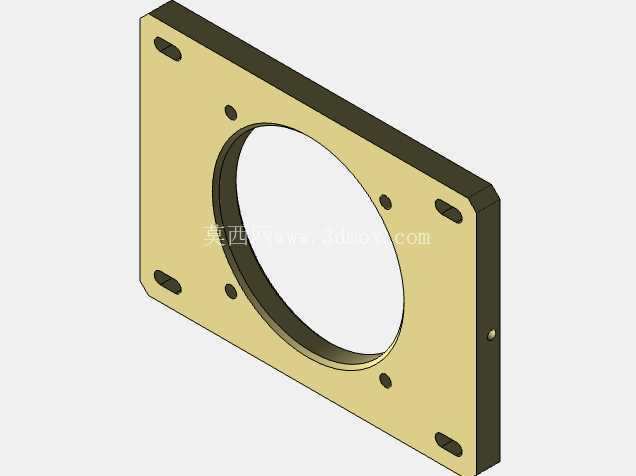

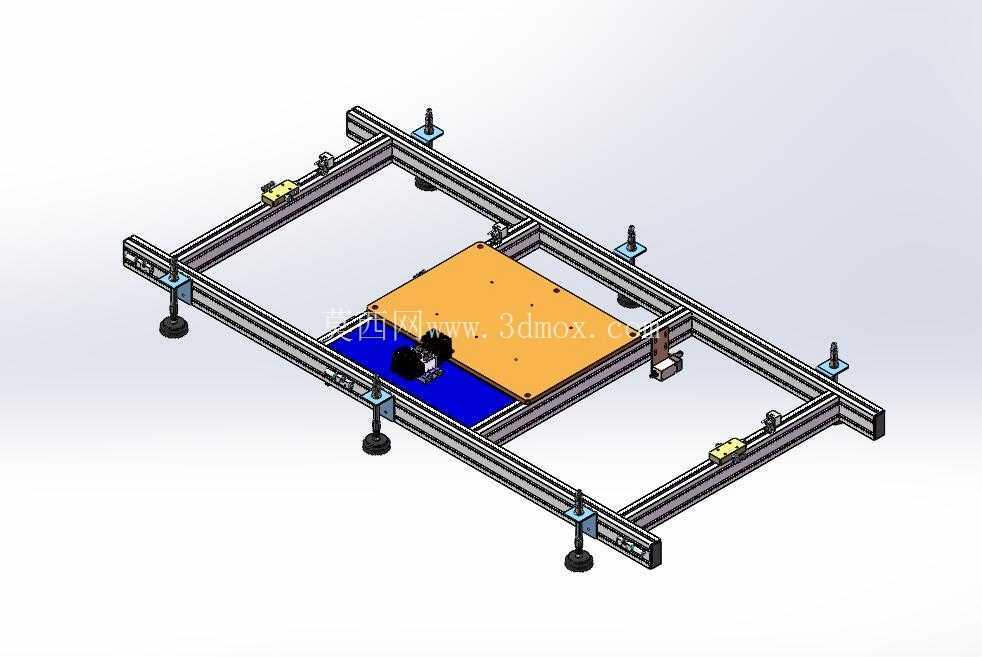

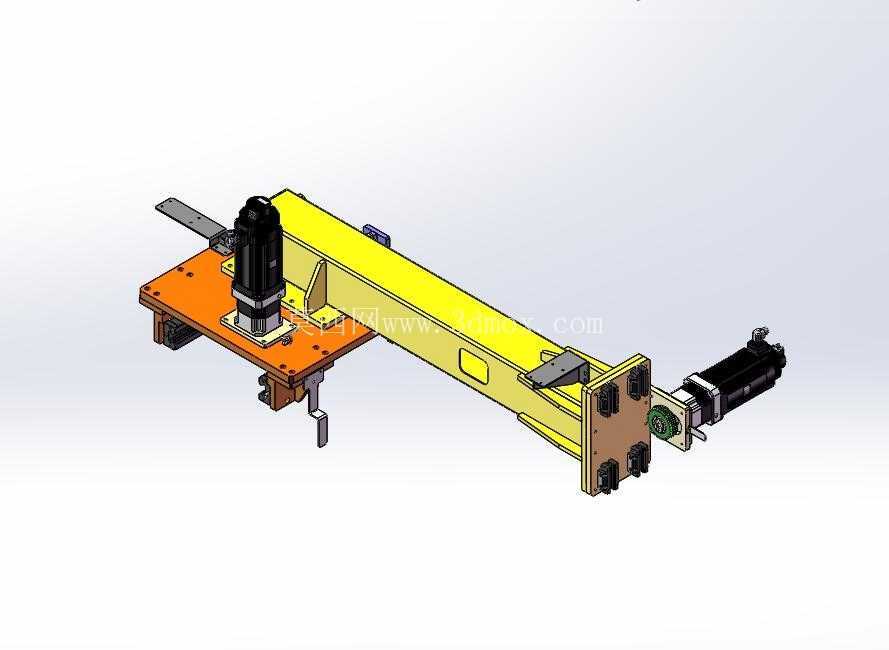

　　结构设计上，横梁采用型钢焊接箱型截面，在控制自重的同时提升抗弯刚度，避免长跨距工况下横梁中部下挠影响运行平稳性；立柱设计为上窄下宽的锥台焊接结构，底部加宽法兰盘，通过多组地脚螺栓与地面固定，抵抗滑座高速启停产生的倾覆力矩，立柱腹板开设减重孔并焊接加强筋，兼顾刚性与轻量化。滑座板块集成导向滑块、齿轮传动座与执行件安装接口，模块化的接口设计允许后续更换不同拾取工装，适配板材、框件等多种物料。

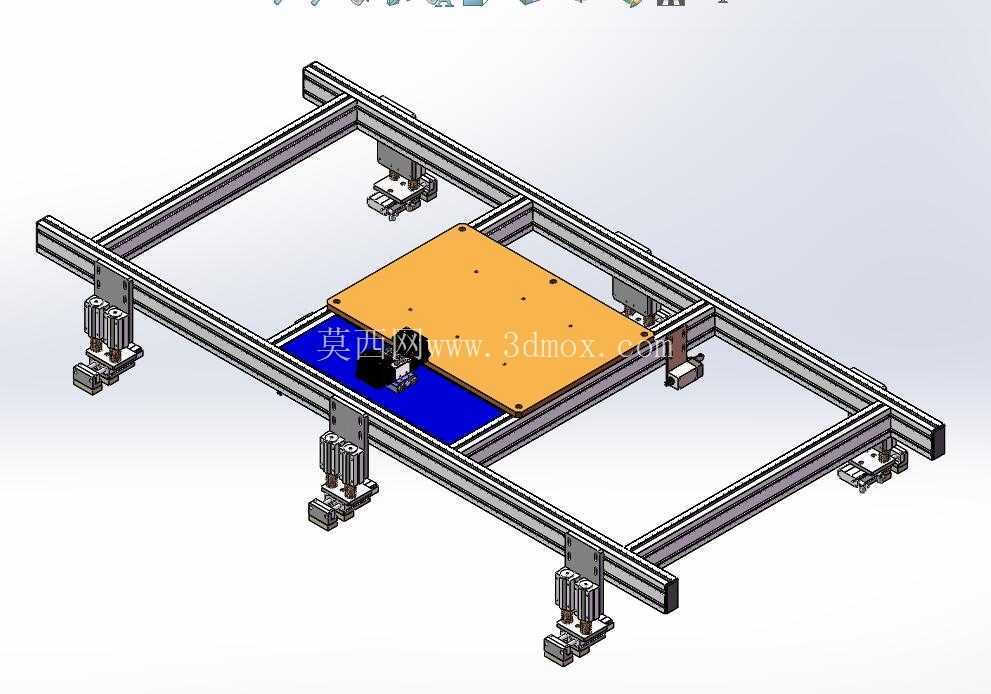

　　安装边界方面，整机高度需结合车间净高与工位设备高度校核，保证横梁下方留有足够的工件提升安全空间，立柱落点要避开地面管线沟槽，法兰基础平面需提前找平；横梁长度方向两端要预留滑座减速、限位的行程余量，侧部拖链弯曲半径区域不得布置其他设备，防止运动干涉。日常维护中，导轨面、齿条需定期加注润滑脂，拖链弯折段检查线缆外皮磨损情况，立柱地脚螺栓按周期复紧，即可长期保持移送精度。该类桁架结构也可拓展应用于玻璃板材、钣金大板等轻质大尺寸工件的产线转运，通过调整跨距、立柱高度与拾取端配置，适配不同车间的自动化布局。
