自动化PET塑料瓶光学分选回收产线

　　这套三维设备面向城市再生资源回收与塑料循环加工场景，核心处理对象是消费后废弃PET包装瓶，也就是饮料瓶、矿泉水瓶这类在包装物中占比极高、材质单一但混杂度很高的可回收物。现场来料通常经过初步收集、压缩运输和拆包，瓶体之间夹带标签、瓶盖、异色杂质、不同材质塑料甚至少量金属异物，人工分拣在大规模处理线上劳动强度极大、效率波动明显，而且很难长时间保持稳定的识别一致性，因此整线采用光学传感识别配合机械执行结构完成自动分选，把维护成本和人工依赖压到较低水平。

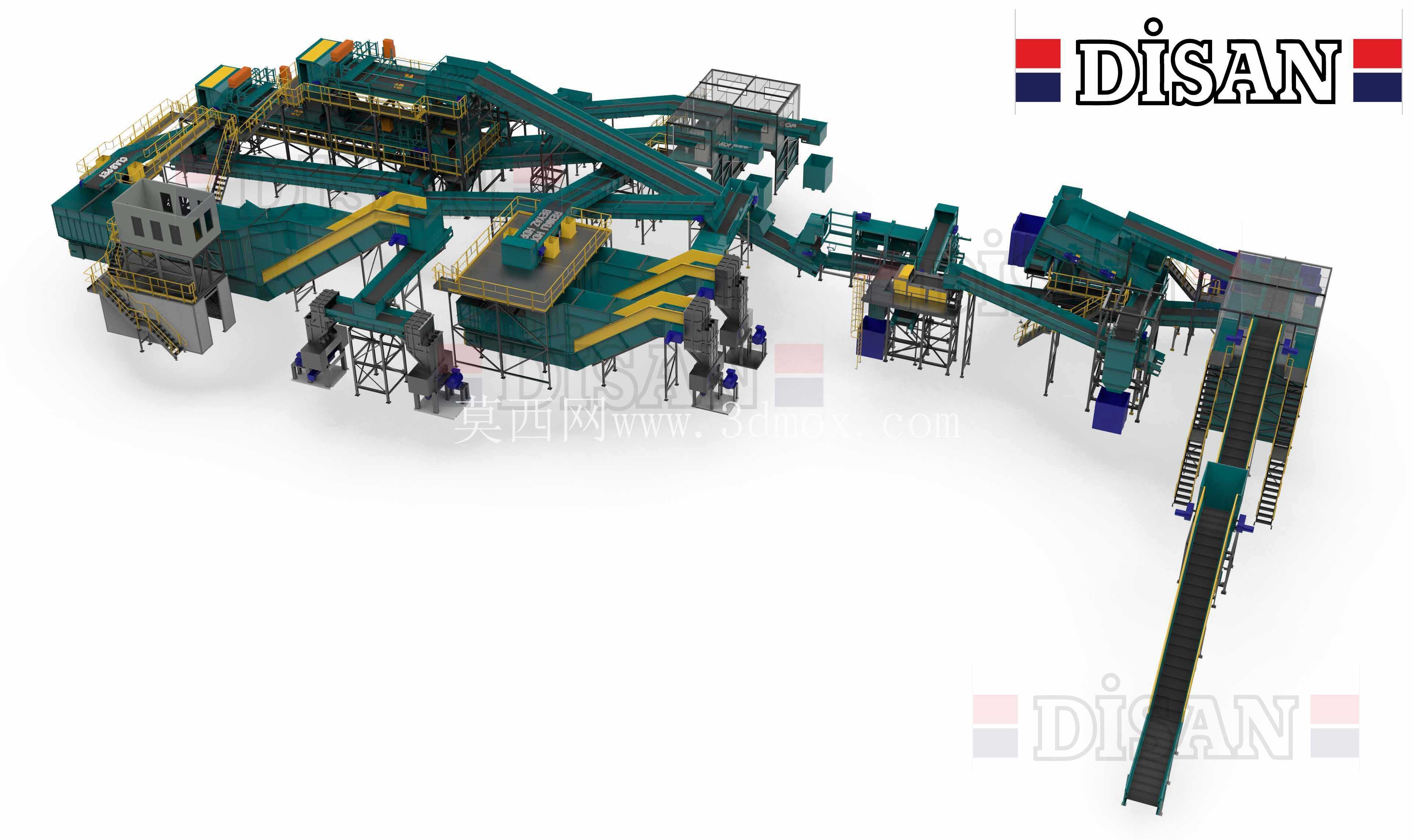

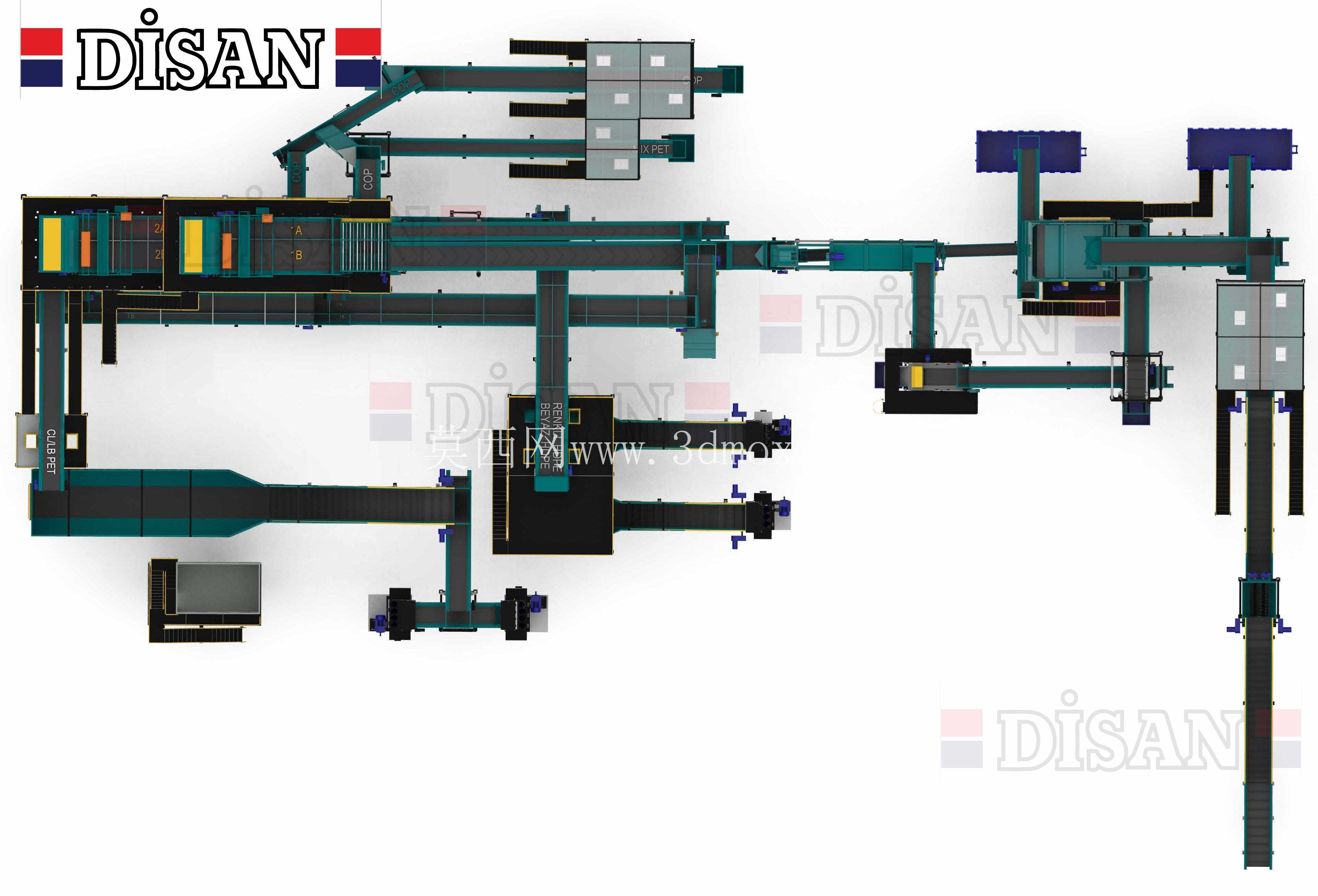

　　从产线布局看，模型并不是单台孤立机器，而是一套连续化分拣系统。来料段设置受料与均布结构，使成堆瓶料在进入识别区前被摊开成薄层，避免叠瓶、遮挡造成漏检；多条带式输送机沿不同高度衔接，承担水平转运、爬坡提升和转向汇流功能。输送路径旁布置护栏、检修平台、爬梯和支撑钢架，平台宽度满足人员巡检、镜头清洁和执行机构维护需求，立柱落点与输送机架保持安全间距。长距离输送段在转弯和落差位置设置导流挡板，减少瓶体飞溅与卡料。

　　分选功能区是整线的核心。瓶料通过光学识别区域时，传感单元根据颜色、材质特征和外形轮廓对目标进行判断，随后由后端分离执行机构把不同类别物料从主料流中剔除，分别导入对应集料溜槽或支线输送机。模型中可以看到多段分叉输送路线和多层平台，说明系统并非只做一次粗分，而是可按工艺需要串联多道分选：先去除明显异物，再区分PET瓶与非PET材质，随后进一步按颜色或瓶体特征细分，最终获得适合后续破碎、清洗、造粒的较纯净原料。

　　结构设计上，整线以型钢焊接框架和模块化输送段为基础，各功能段之间通过法兰、支架和可调地脚连接，便于在车间内按场地条件排布。设备主体高度差较大，一方面是为了利用物料重力完成溜槽导向和集料，减少额外动力；另一方面也为下方料斗、接料箱和检修空间留出位置。输送带两侧设置挡边，倾斜提升段增加防滑和挡料结构，防止轻质瓶料在爬坡时回滚。识别区附近预留传感器安装架、线缆走向和防护封板位置，执行机构周围则保留拆装空间，避免后期维护时与护栏、平台梁干涉。

　　安装边界方面，这类产线属于长条形、多层立体布置设备，现场不仅要核对总长度和宽度，还要重点确认进料端、出料端与破碎清洗设备的衔接高度。设备基础需承受输送机架、电机、平台活载和物料堆积载荷，地脚位置应避开车间地沟和管线。高位平台周边必须设置连续护栏和踢脚板，爬梯倾角与踏步间距满足检修通行要求。来料端应预留叉车或上料机作业空间，分选后的各支线出料口要与集料箱、风送管道或下游破碎设备对齐。

　　在三维建模和方案评审时，需要重点检查输送段之间的物料轨迹：瓶体从一条皮带抛落到下一条皮带时，落差过大容易弹跳外溢，落差过小则可能在转接点堆积。溜槽角度应结合PET瓶轻质、光滑、易架桥的特点设定，过缓会导致物料滞留，过陡又会增加冲击和噪声。传感器安装架不能距离振动源过近，镜头视野内应避免结构件遮挡。气动或电动执行元件的排布要兼顾响应时间和检修可达性，线缆与气路沿机架分层敷设，远离运动部件。

　　整线的工程价值在于把废弃PET瓶从混杂来料转变为可稳定分类的再生原料，适用于再生塑料加工厂、环卫资源化基地、包装回收中心等场景。模型完整呈现了输送、提升、识别、分选、集料和检修平台之间的空间关系，可用于产线布局校核、设备干涉检查、安装边界确认以及与前后段破碎清洗工艺的衔接设计。
