红色两针迷你船型翘板电源开关

　　这类小型翘板开关在桌面仪器、小型电控盒、测试治具、电源分配模块和改装设备里使用频率很高，核心作用是给单路交流或直流负载提供明确的通断操作界面。模型呈现的是两针SPST结构，只有一组导通回路，按下带标识一侧完成电路闭合，拨到另一侧断开，逻辑简单，适合不需要双刀同步切断、也不需要中间复位状态的常规电源控制场景。

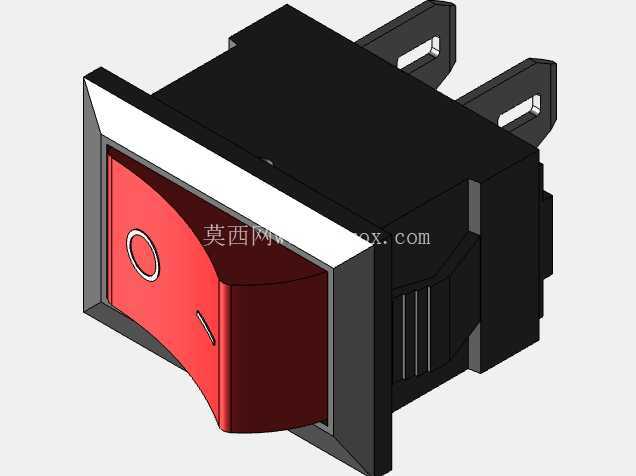

　　从整机布局角度看，这类开关通常布置在面板正面或设备侧立面，操作者通过红色按键的倾斜位置判断状态。红色面盖在黑色壳体上对比明显，按键表面设置圆圈与短杠标识，分别对应断开和接通语义，即使在光线一般的车间环境中，也能快速识别当前挡位。翘板动作依靠内部弹性触点和摇臂结构完成，外部只保留矩形按键与安装壳体，三维建模时需要把按键摆动行程、壳体止位边、端子伸出方向和面板贴合关系表达清楚，否则后续做面板开孔或干涉检查时容易出现装配偏差。

　　外形边界约为10毫米乘15毫米，属于紧凑型面板开关，占用正面面积小，适合密集排布的控制面。安装开孔不能简单按外轮廓尺寸处理，实际需要依据壳体卡入段确定矩形孔位，参考开孔边界约为8.8毫米乘14.7毫米，孔边还要给塑料弹性卡扣留出压入空间。面板厚度、卡扣悬伸量和壳体肩部台阶共同决定安装可靠性：孔过大时开关会松动，按压过程中可能整体后退；孔过小则壳体难以压入，装配时容易损伤卡扣。模型中后部两片插片端子向后伸出，方向与面板法向基本一致，接线时可使用插接端子或直接焊接，端子间距和根部加强结构需要在布线空间校核中保留，避免导线端子与壳体内壁或相邻元件相碰。

　　结构建模可以拆成面板装饰框、红色翘板按键、黑色绝缘壳体、后侧插片端子和内部动作支撑几个部分来理解。外部壳体承担绝缘、定位和卡扣固定功能，前侧宽边在面板外侧形成限位，后侧弹性卡爪穿过开孔后压紧板背；红色按键位于前框内部，两侧与壳体转轴区域配合，保留微小摆动间隙。工程图或三维装配中应重点检查按键上沿、下沿在两个极限位置时是否超出前框，以及按键后方是否预留足够的摇臂运动空间。若设备面板外侧还要贴覆膜、丝印片或防水胶圈，前框与面板之间的压紧厚度也要一并核算。

　　额定能力按SPST 3A、250V这一等级理解时，它更适合小功率电源输入、仪器待机供电、灯具负载、小型风机或控制回路信号切换。选型时不能只看开孔尺寸，还要结合浪涌电流、负载性质、线材截面积和端子温升判断。对于电机、电容输入型电源等启动冲击较大的负载，即便稳态功率不大，也应校核触点容量或在后端增加继电器、接触器分担负载，翘板开关只作为控制信号输入。长时间带电的设备中，端子周围应留走线和检修空间，插片不宜承受过大的导线拉力，必要时通过线卡固定线束。

　　在三维设计阶段，这个件的价值不只是外观占位，而是把人机操作面、面板开孔、壳体固定、端子接线和维护可达性串联起来。布置时，开关前方要保留手指按压空间，后侧端子与PCB、线槽、支架之间不能形成硬接触；同面板多个开关并排时，还要考虑按键间距，防止操作一个开关时误碰相邻器件。红色按键通常用于电源或醒目的控制功能，若整机安全规范要求断开状态更明确，可配合面板丝印和端子标识使用。通过完整建模，可以在加工面板前验证开孔尺寸、卡扣压缩量、按键行程和线束走向，减少样机装配阶段的返工。
