六角体异径压铆螺母多规格紧固连接件

　　在薄板钣金装配、机箱机柜搭建、电子设备壳体组装以及轻量化支架连接场景中，常规攻丝工艺很难在厚度不足2mm的板材上获得足够啮合牙数，直接穿螺栓又需要双侧操作、背面预留扳手空间，很多封闭腔、贴墙安装面根本没法伸手作业，压铆类紧固件就是为解决这类痛点开发的，这套六角体异径压铆螺母覆盖M3到M12共六个常用螺纹规格，适配不同承载等级的薄板连接需求。

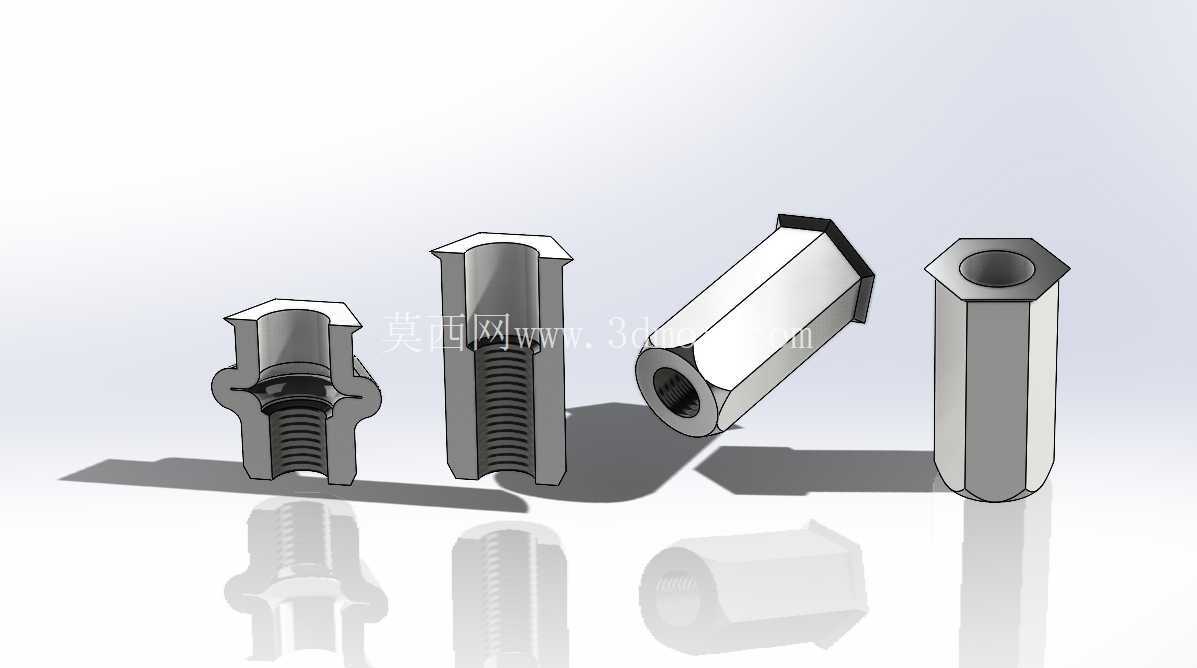

　　从结构特征来看，这款零件主体采用外六角柱身造型，和圆形压铆螺母相比，六角外轮廓在压入预制孔后能够直接传递扭矩，拧紧配套螺栓时螺母不会跟转，不需要额外在背面用扳手夹持，这对自动化产线压装、单侧作业场景非常友好；其中异径款式在柱身中段设置了径向凸出的环形压花台阶，压装时台阶在压装机压力作用下嵌入板材表面，板材产生塑性变形后材料挤入螺母头部的锁紧槽内，形成牢固的不可拆卸连接，既防止螺母轴向松脱，又能抵抗振动工况下的回转松动。

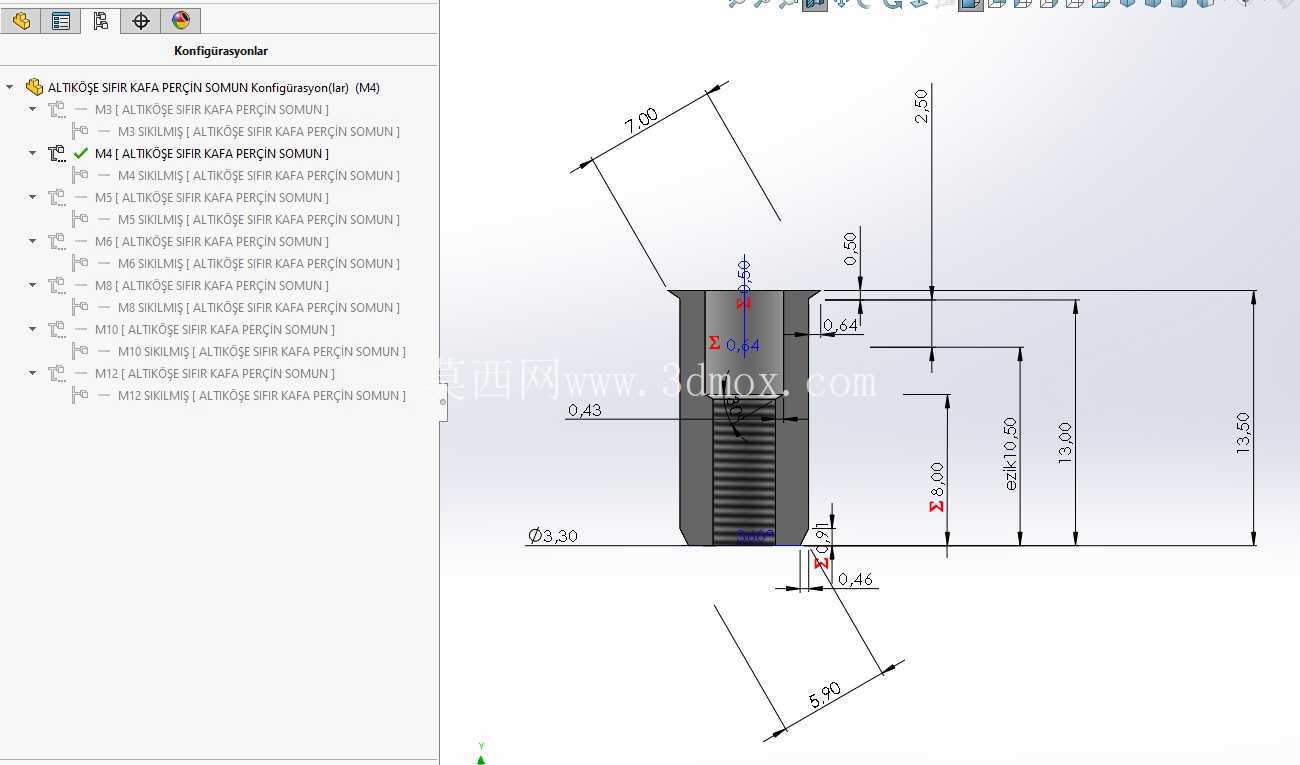

　　不同规格的尺寸边界完全对应行业通用压铆规范：M3款适配板厚通常从0.8mm起，预制底孔直径约4.2mm，六角对边尺寸控制在5mm左右，整体柱长根据板厚可选3mm至12mm；M4款底孔约4.8mm，M5底孔约5.8mm，M6底孔约7.2mm，随着螺纹规格增大，六角对边、压花台阶直径、柱身总长度同步递增，M12规格的六角对边可达18mm左右，能够在3mm以上厚度的钢板、铝板甚至部分硬质工程塑料板上实现可靠连接。建模过程中完整还原了内螺纹的全牙型结构，从端面导入段的不完全牙到中段完整啮合牙，牙距、牙型角严格对应公制粗牙螺纹标准，压装端的导向倒角、六角棱边的去锐圆角、压花齿的周向分布都做了实体化呈现，没有用贴图或者简化纹理代替结构特征。

　　实际选型时，首先要根据被连接件的总厚度选择螺母柱身长度：压装完成后螺母端面要和板材背面基本齐平，螺纹有效啮合长度需要保证螺栓拧入后至少有3到5牙完整咬合，M3小规格多用于固定PCB板、线束支架、铭牌盖板这类低载荷部位，M5、M6是机柜框架、设备安装脚、钣金铰链的常用规格，M10、M12则用在需要承受较大拉拔力的设备吊装点、重型导轨安装座位置。和焊接螺母相比，压铆工艺不需要高温作业，不会在薄板表面产生焊疤、变形，也不会破坏板材表面的喷塑、阳极氧化镀层，加工完成后后续表面处理工序可以提前做，压装后直接进入装配环节，大幅缩短工艺流程；和拉铆螺母相比，六角压铆螺母的轴向抗拉脱强度更高，六角止转结构抗扭能力更强，适合需要反复拆装螺栓的维护部位。

　　在三维结构设计阶段，工程师可以直接调用这套模型完成钣金孔位布局：在钣金件上开出对应规格的六角或者圆形预制孔，预留压装操作的周边空间，避免压装机压头和相邻折弯边、凸包特征发生干涉；装配验证时可以模拟螺栓穿入后的螺纹配合长度，检查螺栓末端是否会超出螺母端面触碰内部元器件，也能校核相邻两个压铆螺母的中心距是否满足套筒、扳手的操作空间。整套模型把不同长度、不同螺纹规格的变体完整呈现，既可以用于标准件库搭建，也能作为钣金连接结构设计的参考样件，帮助设计人员在方案阶段就选定合适的紧固方案，避免后期试制时出现压装不到位、螺纹滑牙、螺母跟转等常见装配问题。
