气动分流滚筒输送线

　　该套辊道输送装置主要面向箱装件、托盒件、规则外形工件在车间内部的直线输送与侧向分流作业，常见于电商仓储分拣线、家电总装后段、机加工件周转、包装线衔接工位。常规主线采用多根平行布置的无动力从动辊筒承载，工件依靠上游工位推送或前后端对接的动力辊道获得行进速度；在主线侧方垂直布置一组独立的短段辊道，当工件到达分拣工位、被阻挡机构截停定位后，气动推杆横向动作，将工件平稳推送至侧向支线，完成不同流向的工件分配，无需人工搬抬转运。

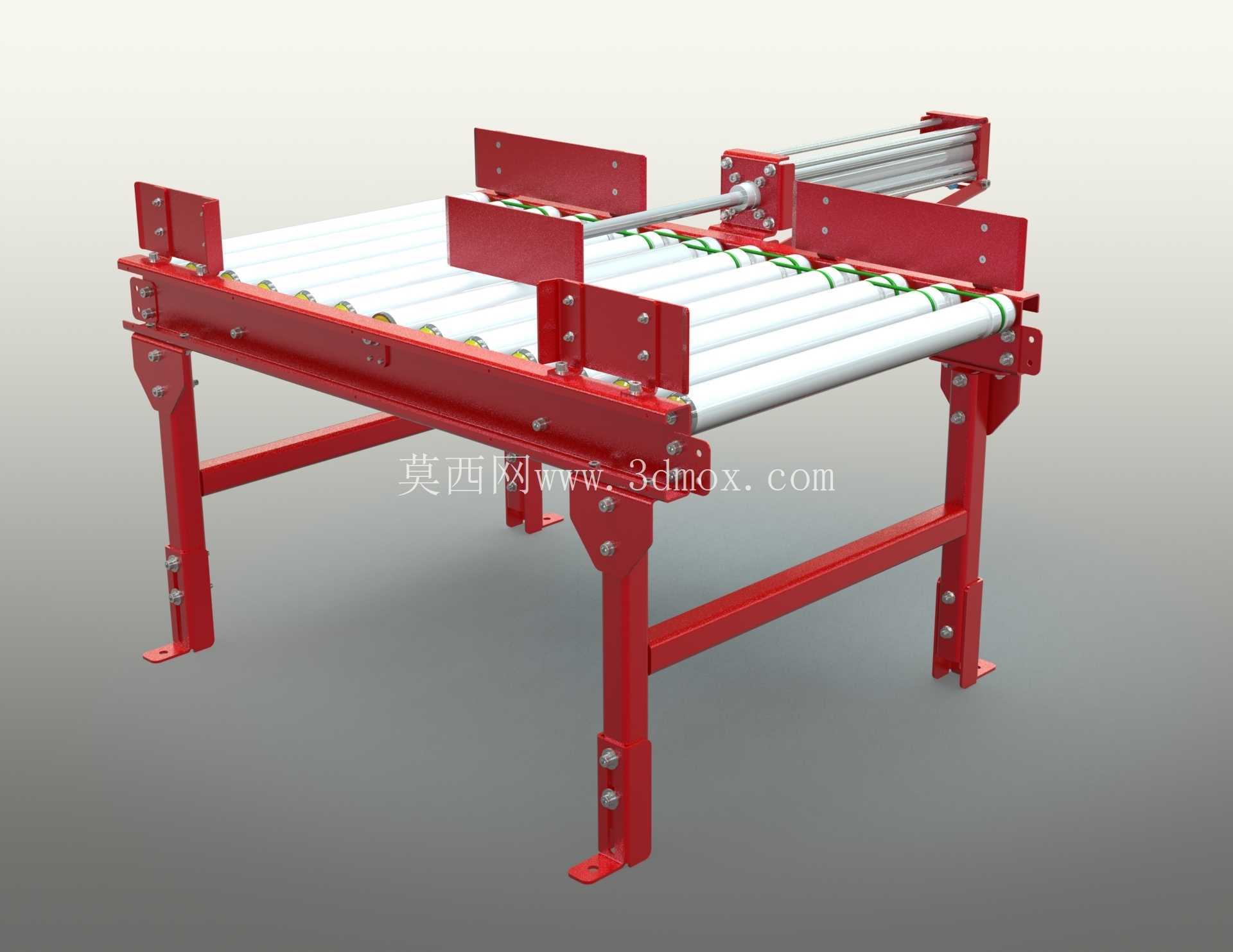

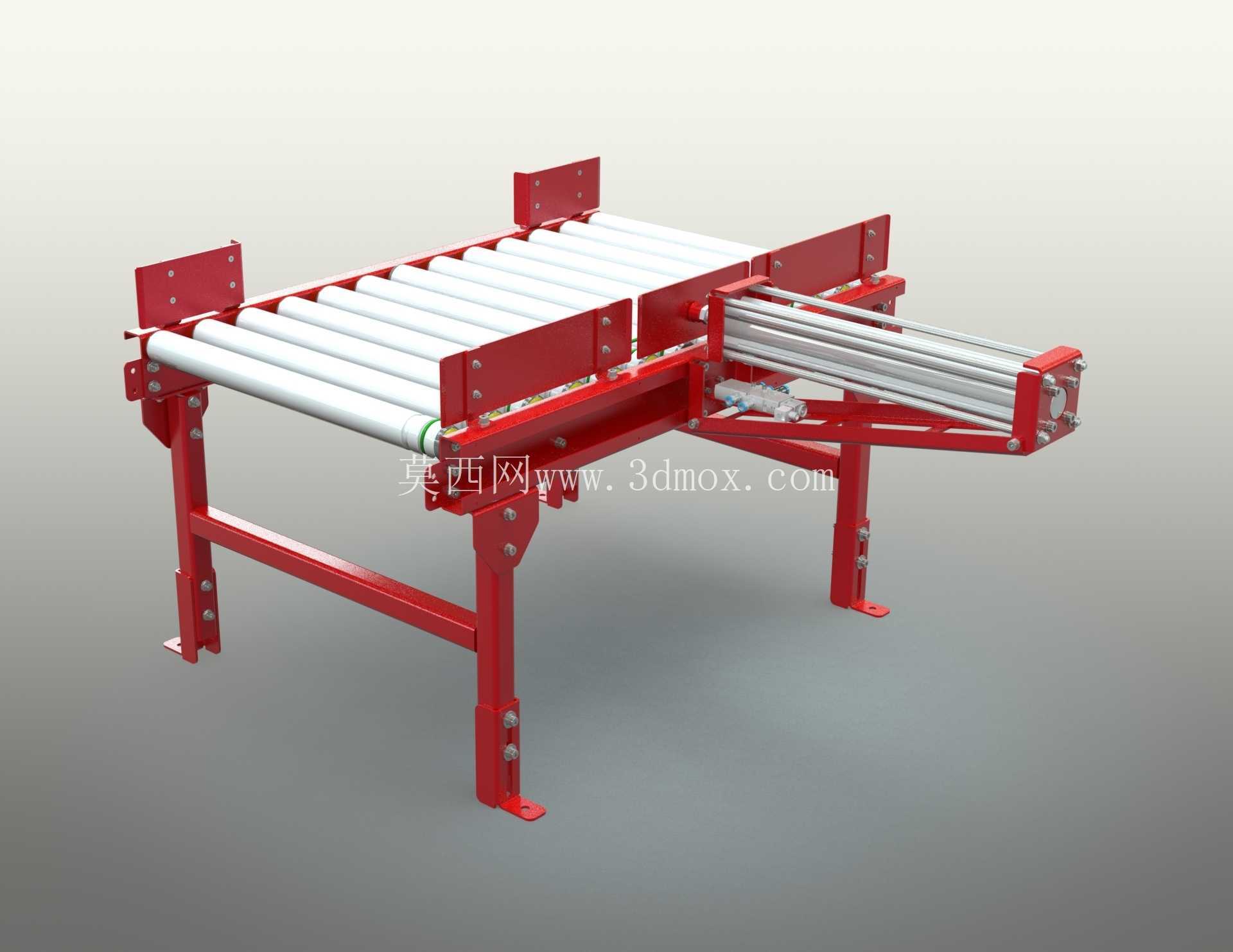

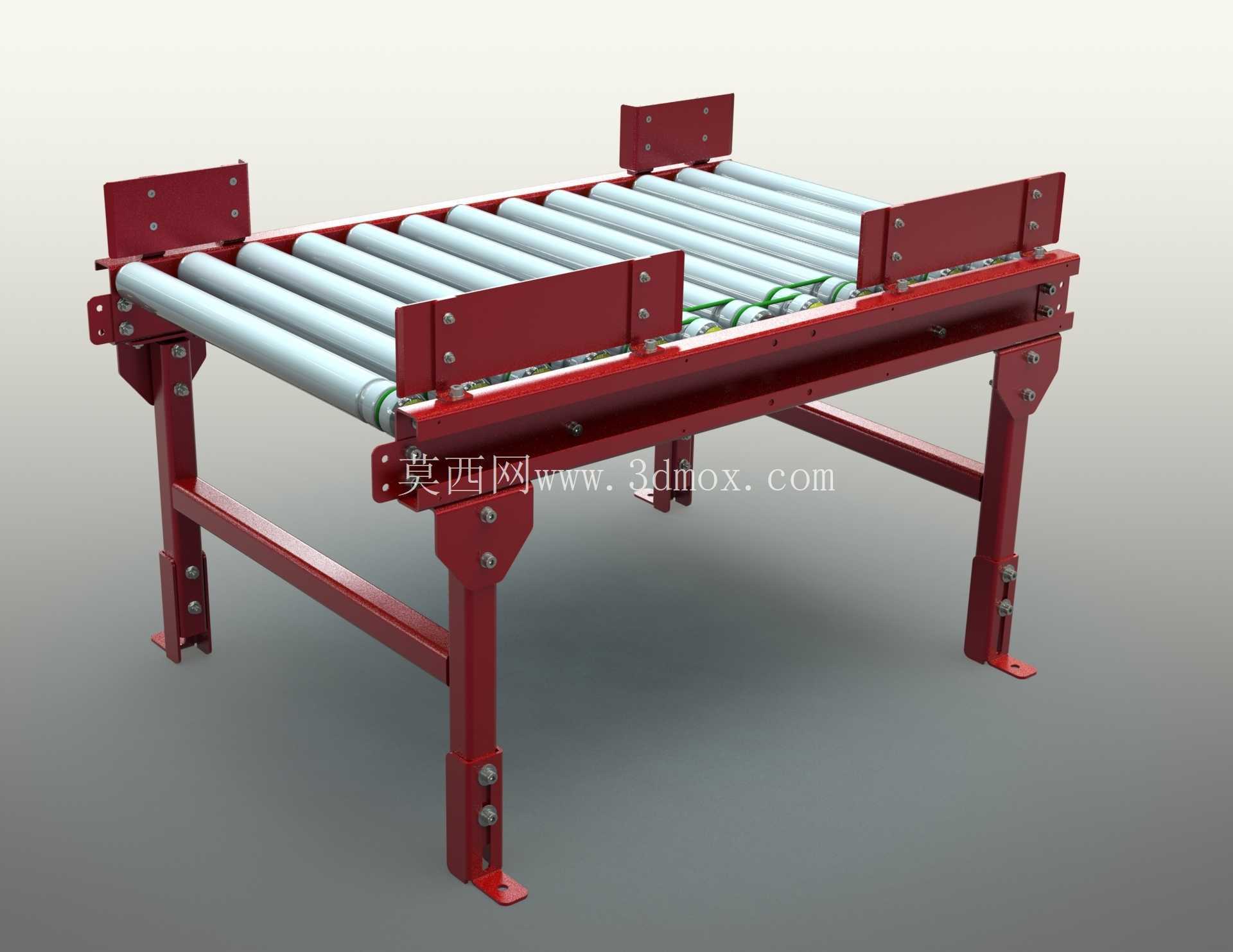

　　整套机架采用型钢焊接框架结构，四条立式支腿底部开设地脚安装孔，可通过膨胀螺栓固定在混凝土地面，支腿中段设置横向连系梁，抵消推杆横向动作带来的侧向倾覆力矩，保证设备长期运行的框架刚性。主线辊筒采用直径50mm规格，辊面长度适配685mm宽度范围的工件，主线有效输送长度约1010mm，支线辊道长度约605mm，整体设备占地边界可按主线长度加支线伸出长度核算，现场布局时需要在支线侧预留至少400mm的推杆动作行程与维护空间。

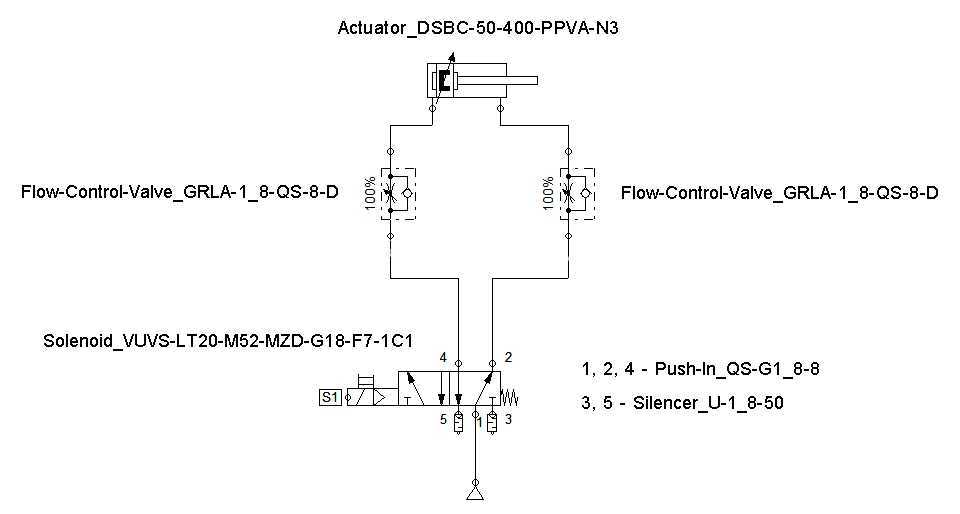

　　从动辊筒的承载能力按单段最大2000N总载荷设计，可满足常规周转箱、小型工装托盘的承重需求，工件输送速度适配常规流水线2m/s以内的行进节拍；侧向分流段的辊筒承载能力为1100N，推杆工作气压适配工厂常规6bar压缩空气气源，400mm的横向行程可覆盖主流标准周转箱的宽度尺寸，将工件完全推离主线辊面进入支线。辊筒驱动可选24V或48V直流电动辊筒，单辊功率覆盖20W、35W、50W档位，防护等级达到IP54，可适应车间多粉尘、偶尔溅水的作业环境，设备允许的工作环境温度区间为-28℃至40℃，气动推杆组件的工作温度区间为0℃至40℃，可满足大部分国内工业厂房的四季运行条件。

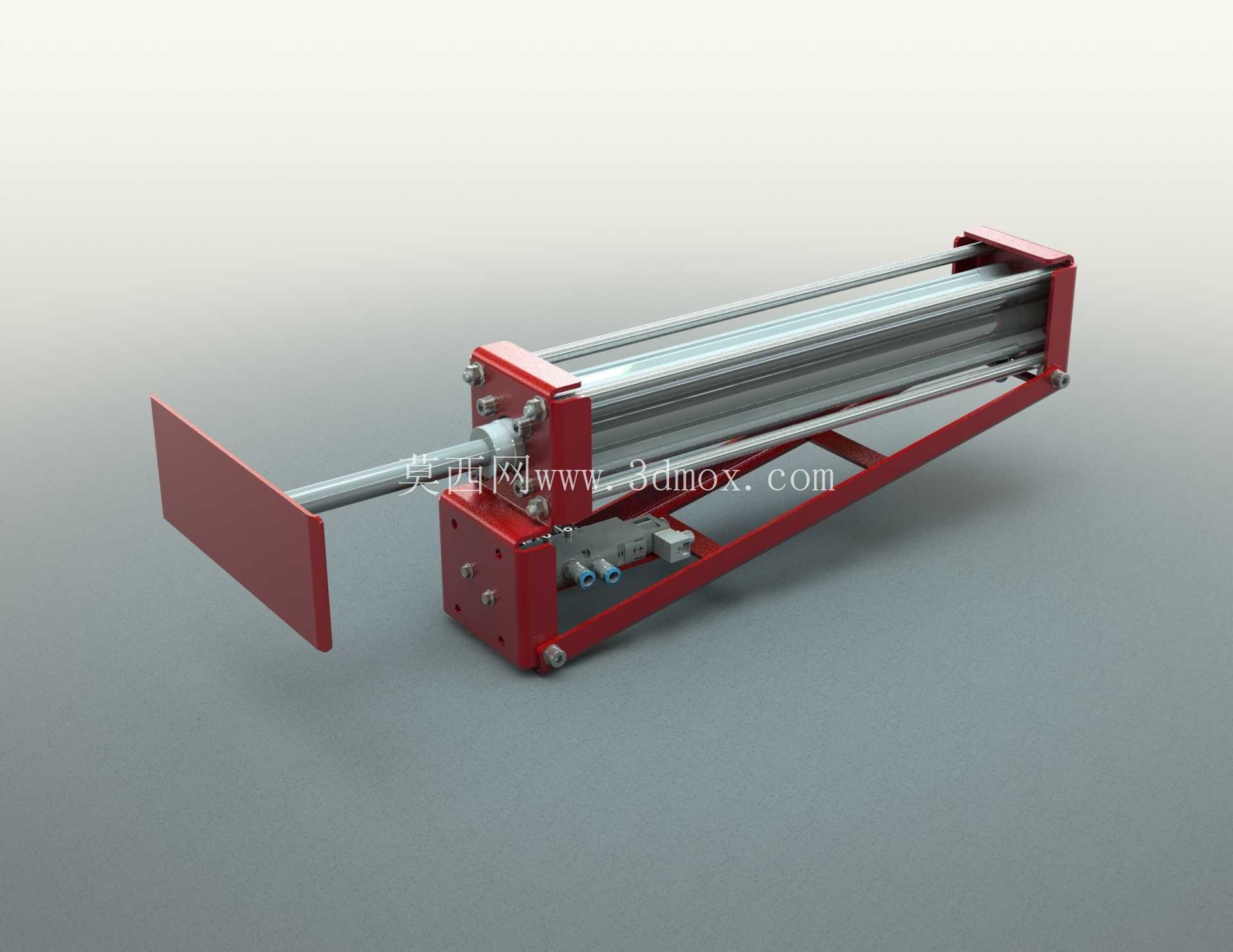

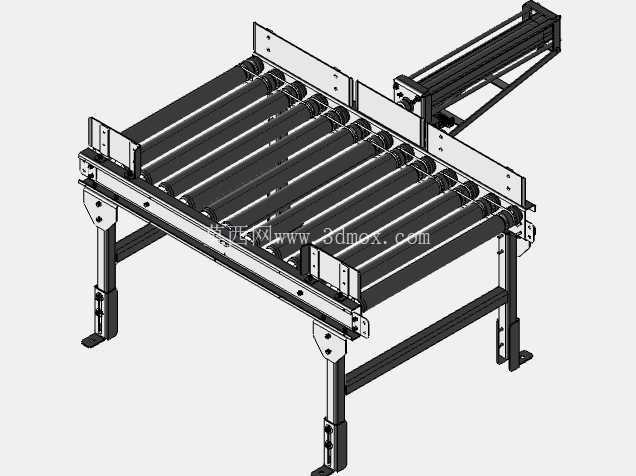

　　结构设计上，主线与支线的辊筒顶面保持严格等高，避免工件分流转移时出现卡滞、磕碰；两侧设置红色喷涂的导向护板，对进入工位的工件进行对中引导，防止工件偏移脱离辊道；气动推杆的安装座隐藏在主线机架下方，不占用上方输送通行空间，推杆端部设置柔性推块，接触工件时不会刮伤工件外表面。三维建模过程中完整还原了辊筒装配间隙、机架焊接拼合位置、地脚板安装孔位、气动元件安装接口，结构工程师可直接在此基础上调整辊筒间距、支线伸出长度、推杆行程参数，匹配不同尺寸工件的输送需求，也可直接对接上下游的顶升移栽机、码垛工位、包装封箱设备，完成整线布局的干涉校验与安装尺寸核对。
