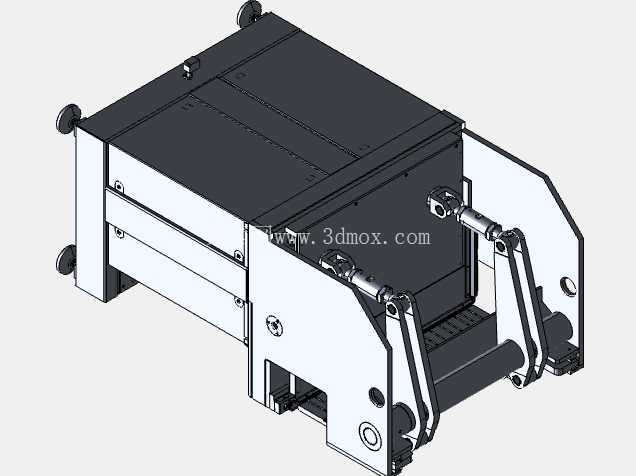

气动板材折弯压合工装设备结构

　　这套三维结构面向薄板折弯工序的现场需求展开，整体采用立式框架布局，将气动执行、压合模具、导向支撑、防护围挡和底部调平结构整合在同一台设备内，适合放置在钣金车间、五金件加工区、小型金属制品生产线以及多品种小批量的折弯工位。设备的核心用途是对钢、铝、铜等常见金属板材施加可控压力，使板材沿预设折弯线产生塑性变形，完成盒体件、支架件、盖板件、装饰条和小型结构件的弯折成型。

　　从实际使用逻辑看，工件先放置在中部工作台面上，依靠定位边或简易挡块确定折弯位置；上方气缸通过连杆和压头组件输出直线推力，活动模架沿导向方向下行，配合下模完成压紧与折弯。相比纯人工折弯，气动方式在重复节拍、压力一致性和操作强度上更有优势；相比大型液压折弯设备，该结构占用空间更小，管路布置简单，维护点集中，更适合窄幅板材、轻中型零件和工序内嵌使用。

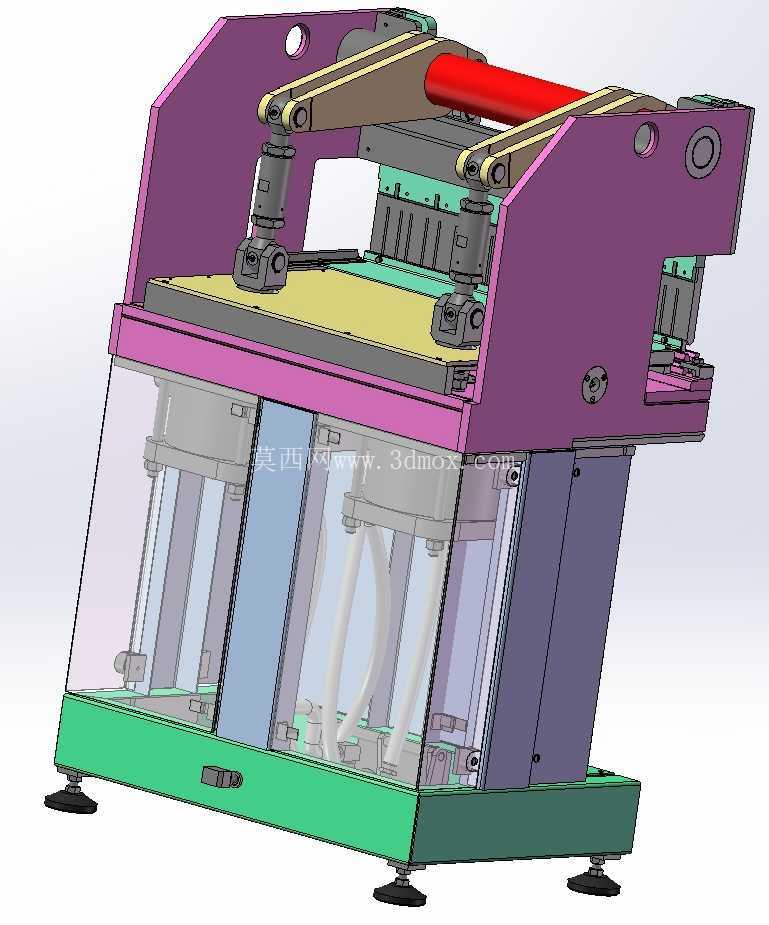

　　结构设计上，上部紫色框架承担主要反力，侧板采用大轮廓刚性支撑，并在受力区域设置加厚连接面和销轴孔位，避免压合作业时出现明显张开变形。红色横向气缸布置在框架顶部，通过两侧连杆机构把动力传递到活动压梁，这种布置让驱动力尽量靠近折弯受力中心，同时减少偏载对导柱和模座的影响。压梁下方连接可更换的模具接口，模具与工作台之间保留清晰的装拆空间，便于根据折弯角度、板材厚度和零件外形更换上模或下模。

　　中部工作台承担板材承托和定位功能，台面需要在长期接触工件后保持平面度，因此模型中台面与下部支撑骨架形成整体连接，边缘预留紧固位置，方便后续增加靠山、定位销、送料托板或安全感应装置。设备前侧和侧向设置透明防护围挡，既可以观察压头动作、模具贴合和工件位置，又能把操作人员与运动部件隔开。围挡并非简单外罩，而是与下部绿色底座、上部机架共同限定维护边界，透明面板后方可以看到导柱、管路和辅助支撑，便于点检时判断气缸行程、导向润滑和连接件松动情况。

　　底部绿色基座是整台设备的安装基准，内部容纳气路、阀件和支撑构件，下方设置可调脚杯。脚杯的作用不只是调平，还能补偿车间地面不平，抑制压合作业时的轻微晃动，并在设备移位后重新确定水平状态。规划现场布局时，需要在设备前方保留取放工件和更换模具的操作空间，左右两侧保留气管接入、阀件检修和围挡拆卸空间，后侧则应留出维护人员接近气缸尾端、连杆销轴和电气控制元件的距离。若接入流水线，还需在工作台高度与前后输送或周转工位之间做高差校核，避免工件搬运过程中产生二次碰伤。

　　建模时需要重点关注几处工程关系：一是气缸推力、连杆力臂和压头实际输出力之间的传递关系，不能只按气缸理论推力直接等同于折弯力；二是上模下行过程中导向件的平行度，压梁若出现倾斜，会造成折弯角度不均和模具局部磨损；三是框架销轴、连接螺栓和侧板孔位的同轴关系，这些位置在反复冲击载荷下容易产生间隙扩大；四是防护围挡与运动件之间的安全距离，透明罩不能与压梁、气管或夹具发生干涉；五是模具更换路径，应保证吊装或人工拆装时不需要大面积拆除主框架。

　　在工艺适配方面，该设备适合折弯半径较小、板厚适中、批量灵活的零件。针对较软铝板，可以降低供气压力并优化下压速度，减少表面压痕；针对钢板件，则需要复核模具强度、框架刚度和气缸输出余量。折弯质量不仅取决于压力，也与模具刃口、工件定位、板材回弹和保压时间有关，因此结构上预留阀组调节位置和模具安装调节量，能够方便现场调试人员根据首件结果微调。

　　整体外形呈封闭而可观察的立式结构，上部动力区、中部成型区、下部基座区层次明确。三维模型中各部件颜色区分清楚，有利于在设计评审时识别机架、执行件、模具、防护件和安装件。对于结构设计人员，该模型可作为气动压合类设备的布局参考；对于设备选型人员，可据此判断工位占地、操作方向和维护边界；对于建模从业者，则可练习连杆传动、机架刚性、模具接口、防护外罩和可调支撑等多个机械结构要点。
