卧式金属带锯切割设备结构设计

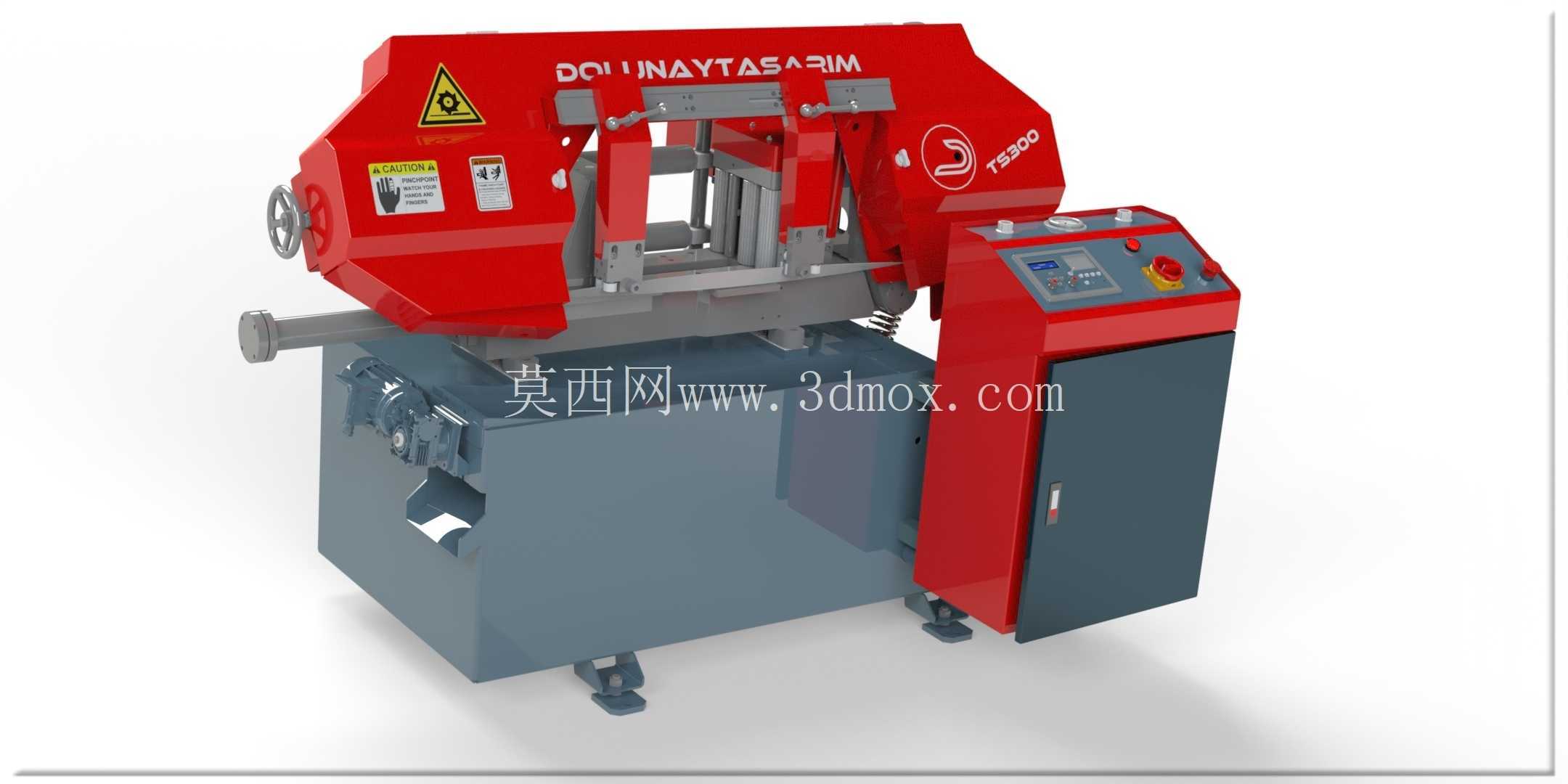

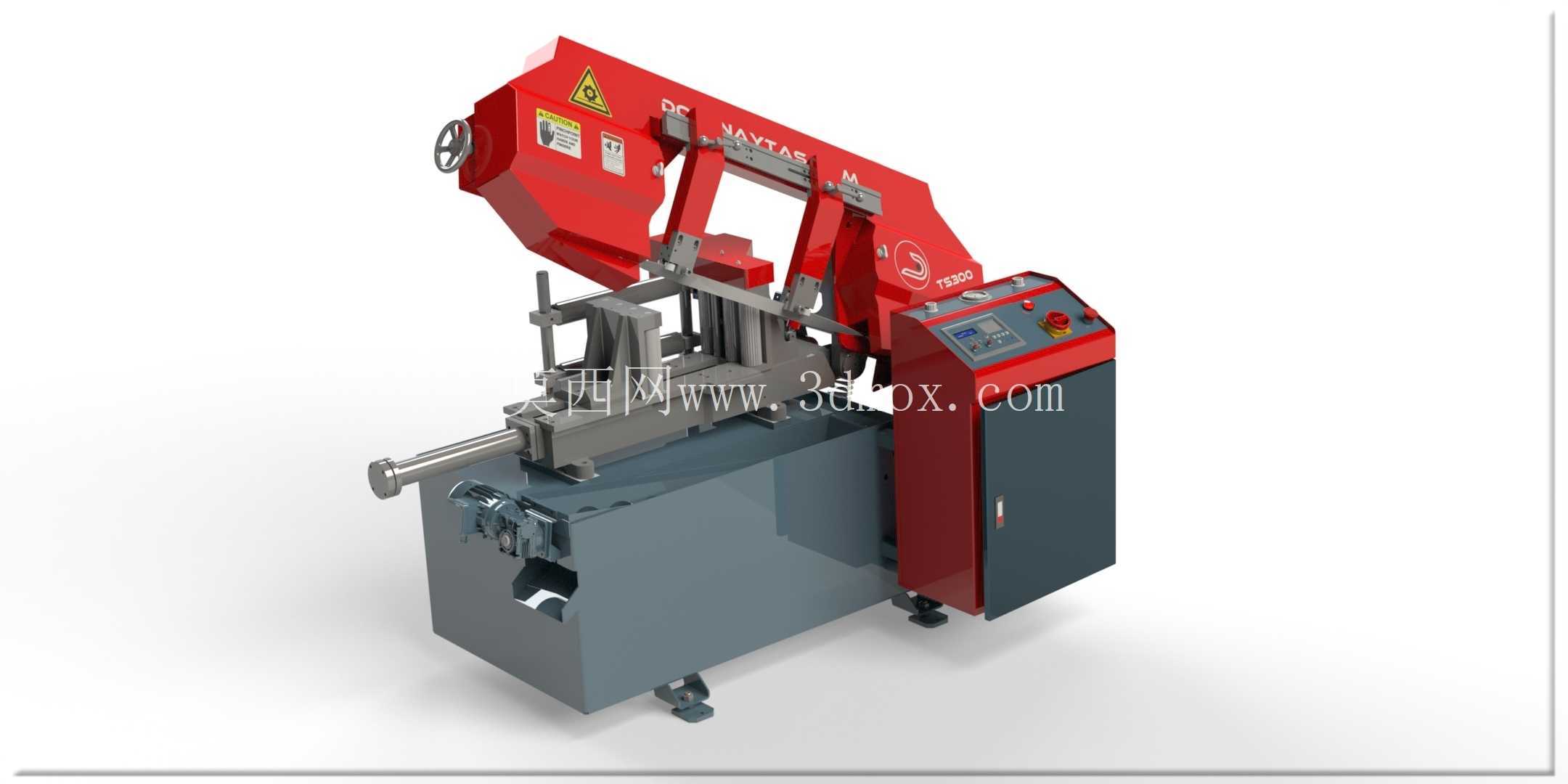

　　这套卧式金属带锯切割设备的三维结构，面向车间批量下料、型材截断与金属坯料分段工序搭建，整机采用落地式床身搭配双轮带锯驱动布局，左侧为锯切主机工位，右侧集成独立电气控制柜体，现场排布时无需额外搭建高位机架，地面找平后即可接入生产线使用。

　　从实际加工场景来看，这类设备常布置在原材料仓储区与机加工序之间，承担圆钢、方管、型钢、实心金属坯料的定长截断任务，替代传统砂轮切割或手工锯切作业，锯切过程中带锯条沿双轮闭环运转，进给动作平稳，切口垂直度与端面平整度更适合后续车削、铣削工序的毛坯备料需求。

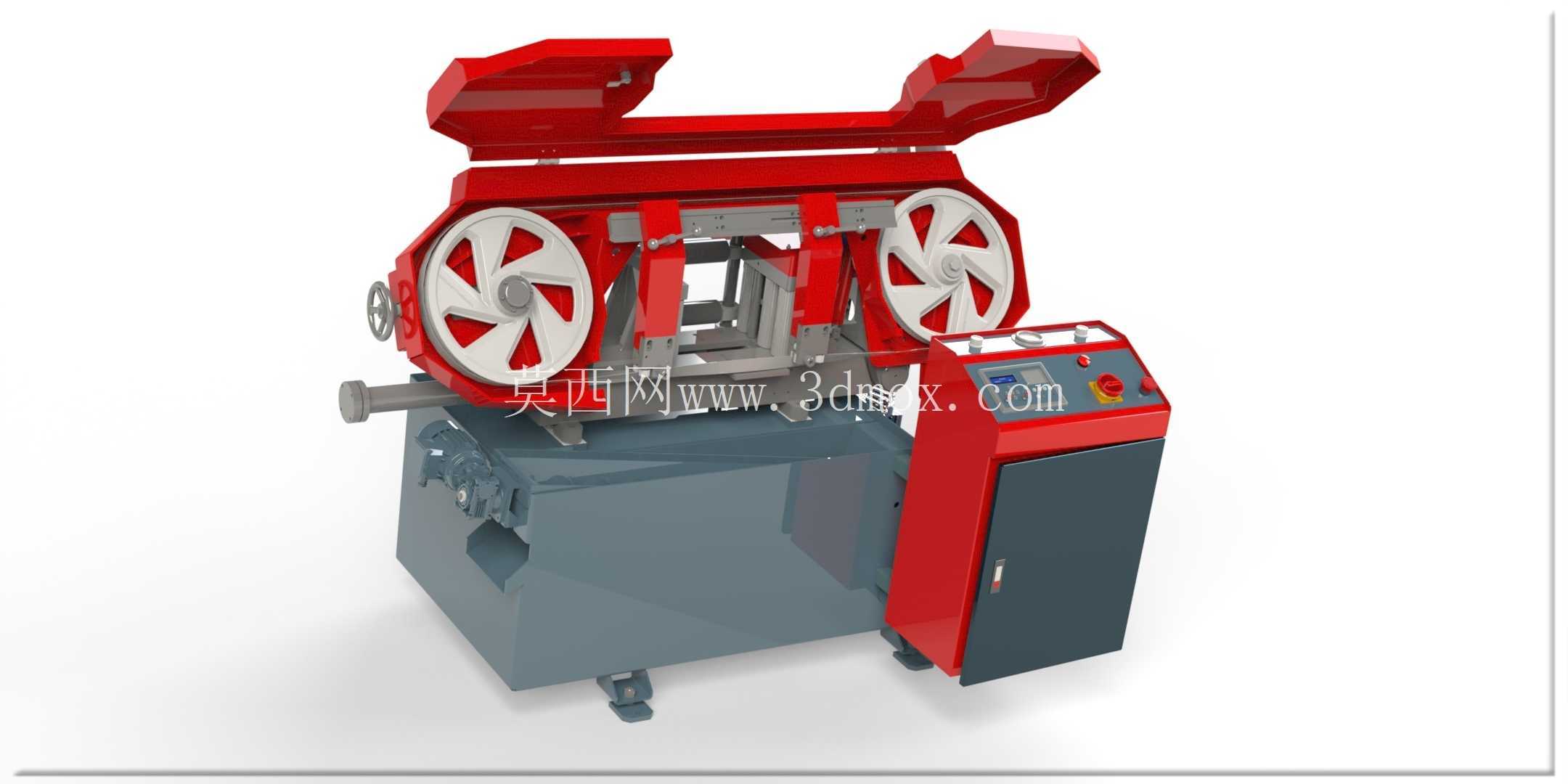

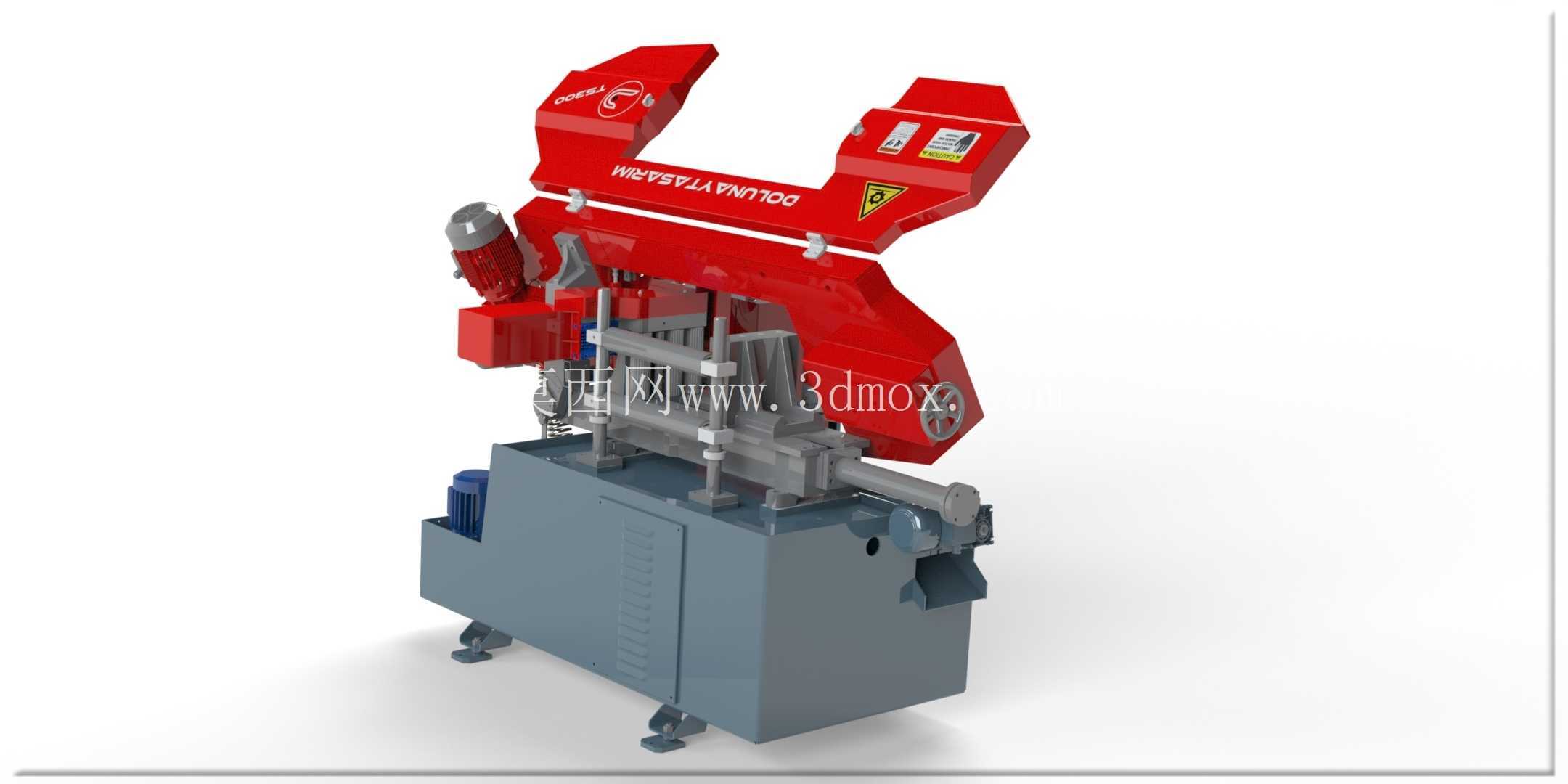

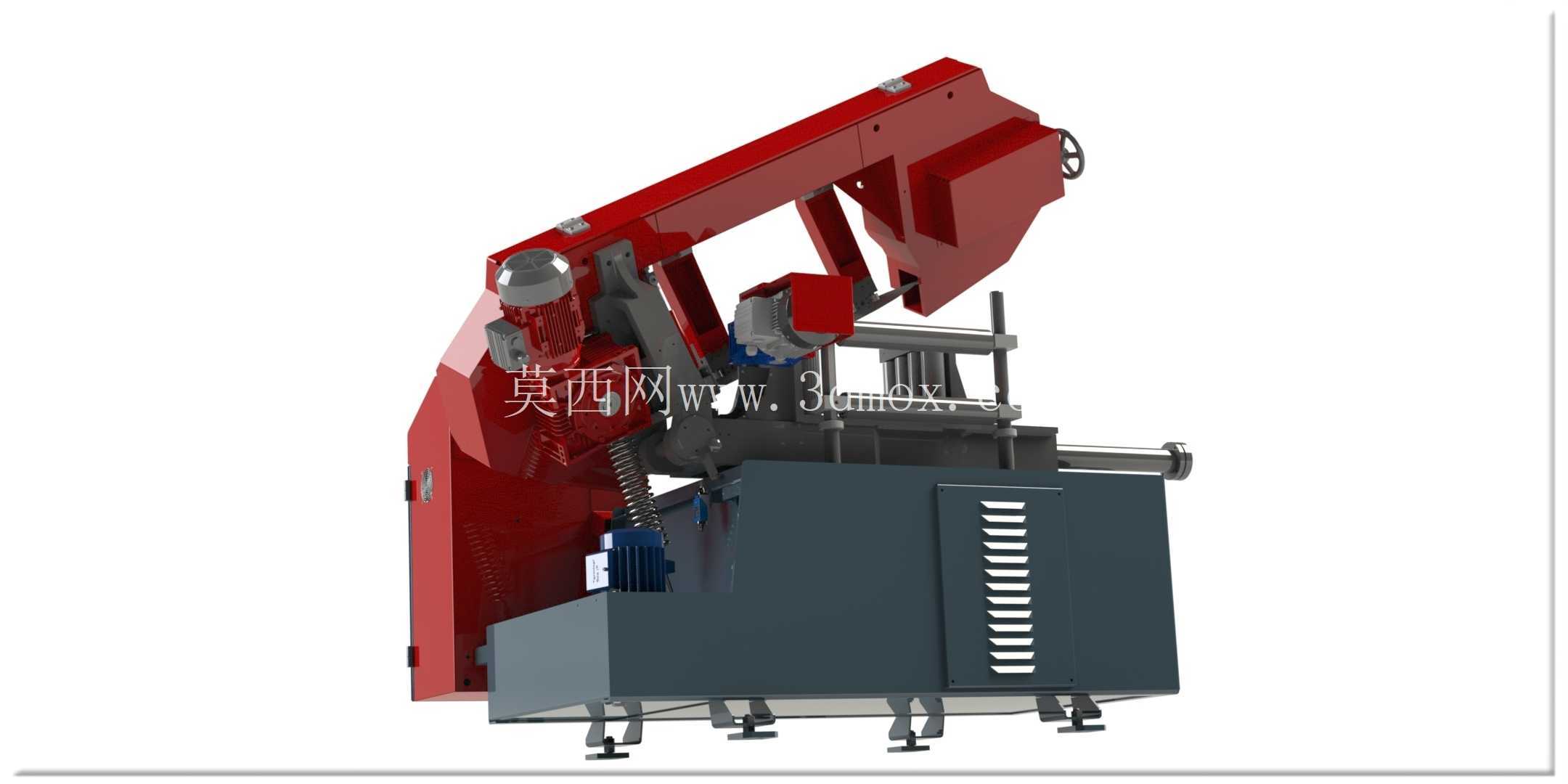

　　结构设计上，底部灰蓝色箱体为整机承载床身，内部预留切削液储放腔、液压动力单元安装空间与废料收集区域，床身底部设置可调支撑脚，安装时可通过调节脚座高度抵消地面平整度误差，保证锯轮运转时整机无明显晃动。床身上方的红色锯架为核心运动部件，架体两端对称安装大直径带锯轮，轮体外侧设置可向上翻开的安全护罩，护罩开启后可完成锯条更换、轮体轴承维护、锯条张紧度调整作业，护罩闭合后完全覆盖高速运转的锯轮与锯条非切削段，避免切屑飞溅与运动部件外露带来的安全隐患。

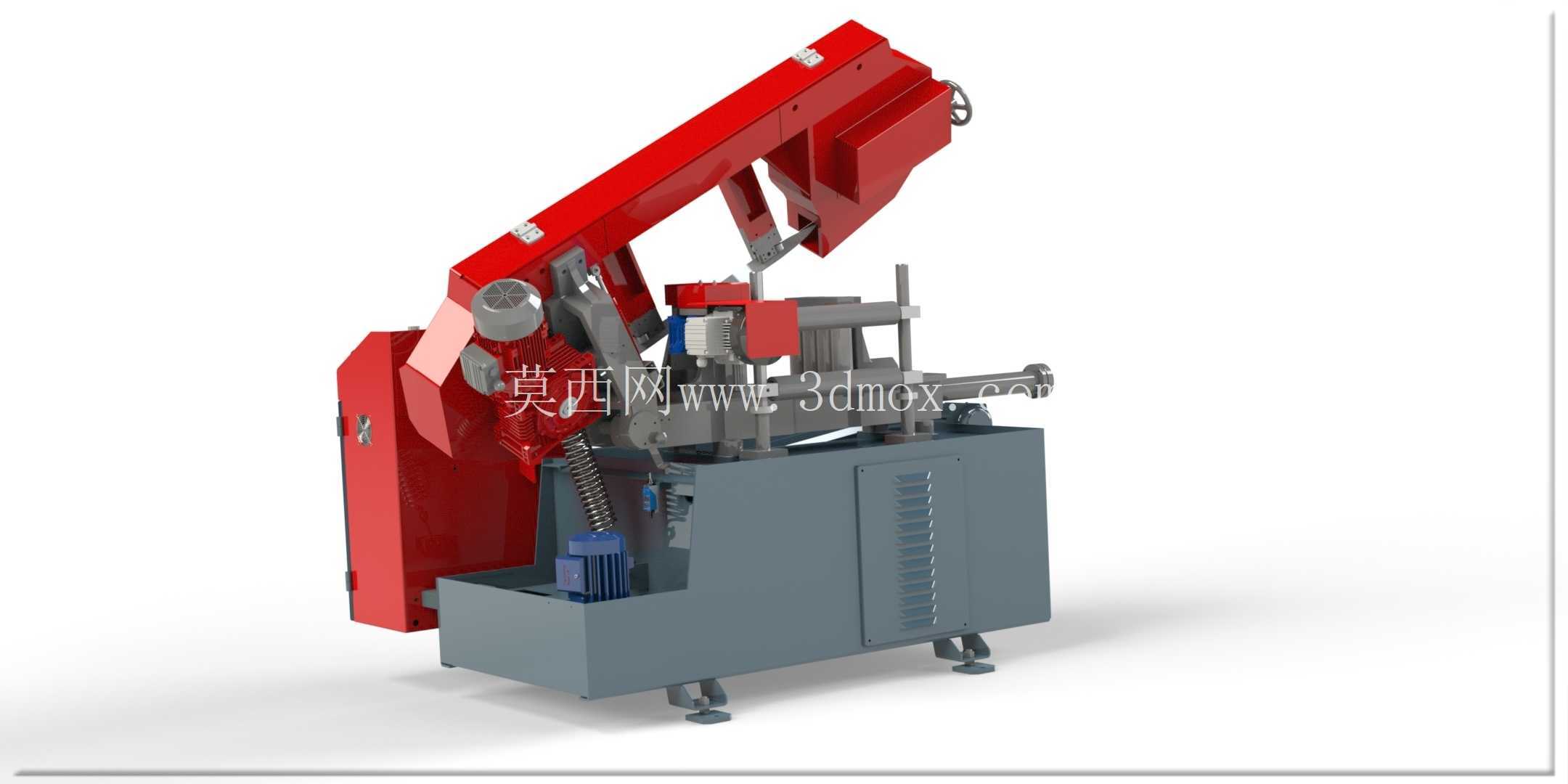

　　锯架中部设置工件夹持工位，配套液压夹紧机构，操作人员将待切金属料推送至定位位置后，夹紧钳口从两侧同步压紧工件，避免锯切过程中材料窜动导致锯条崩齿或切口偏斜。锯架的下压进给采用导向立柱配合驱动组件实现，进给速度可根据工件材质、截面尺寸调整，锯切硬质实心钢材时降低进给速率，锯切薄壁管材时适当提升走刀速度，兼顾切割效率与锯条使用寿命。

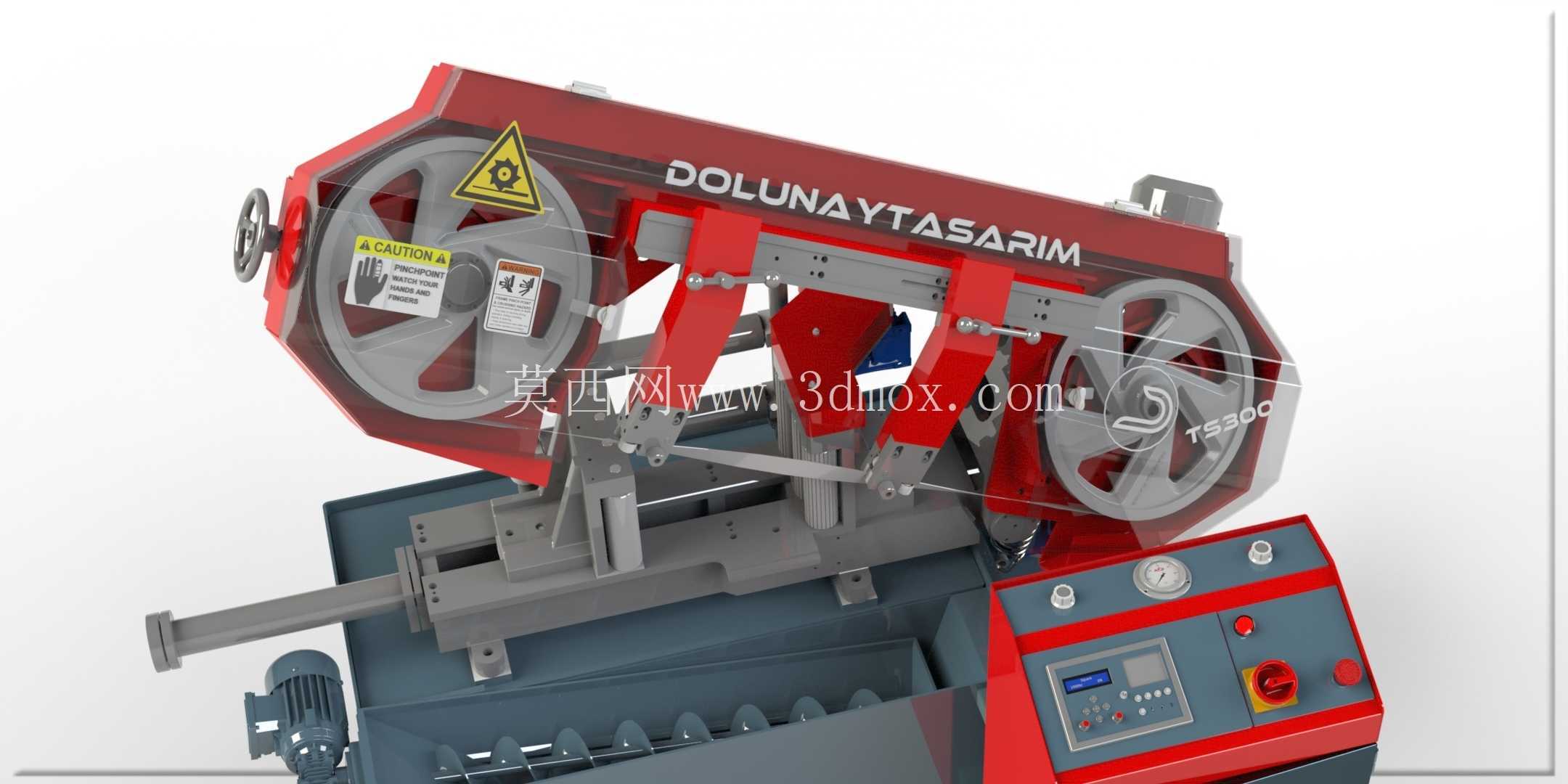

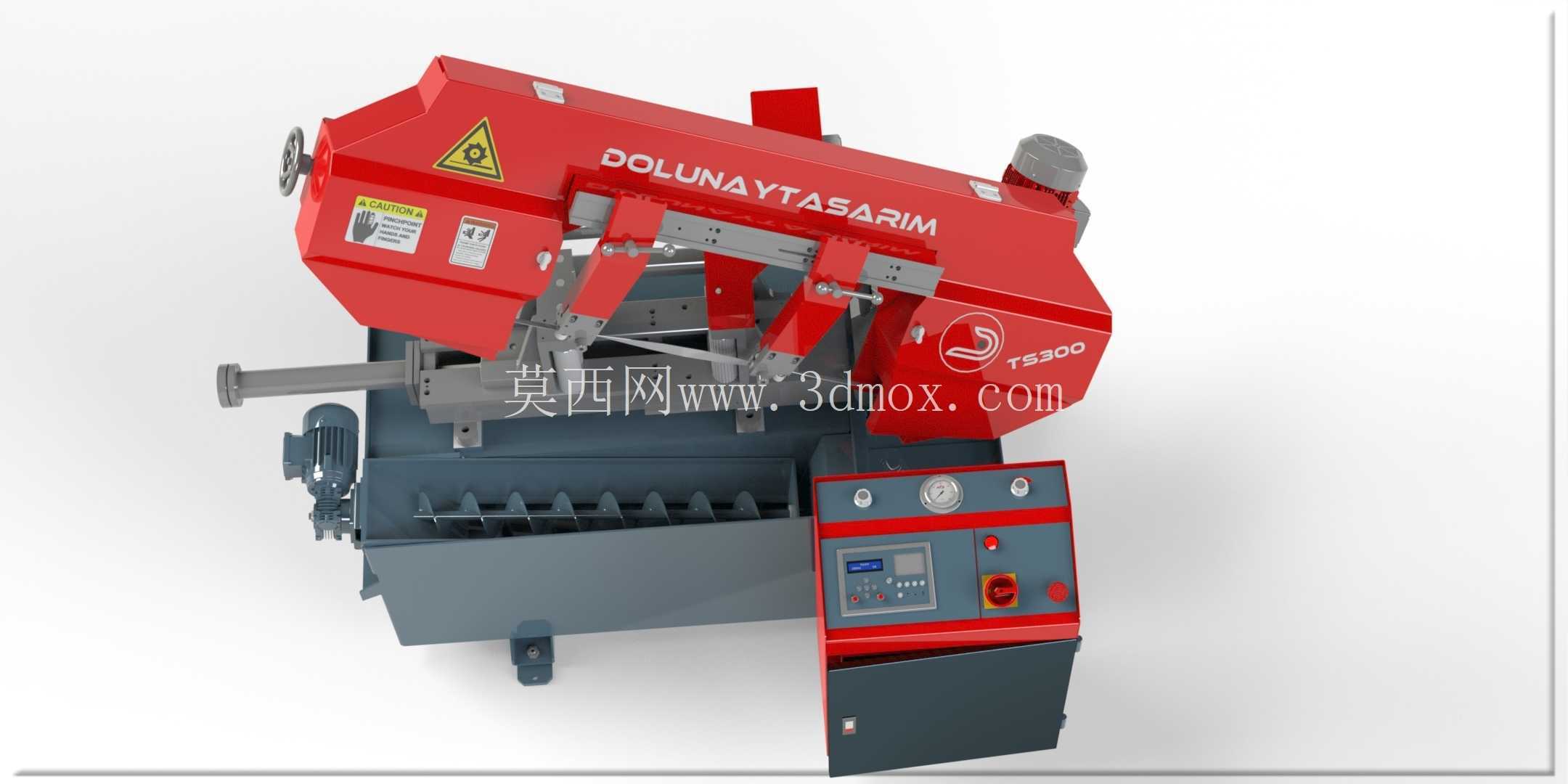

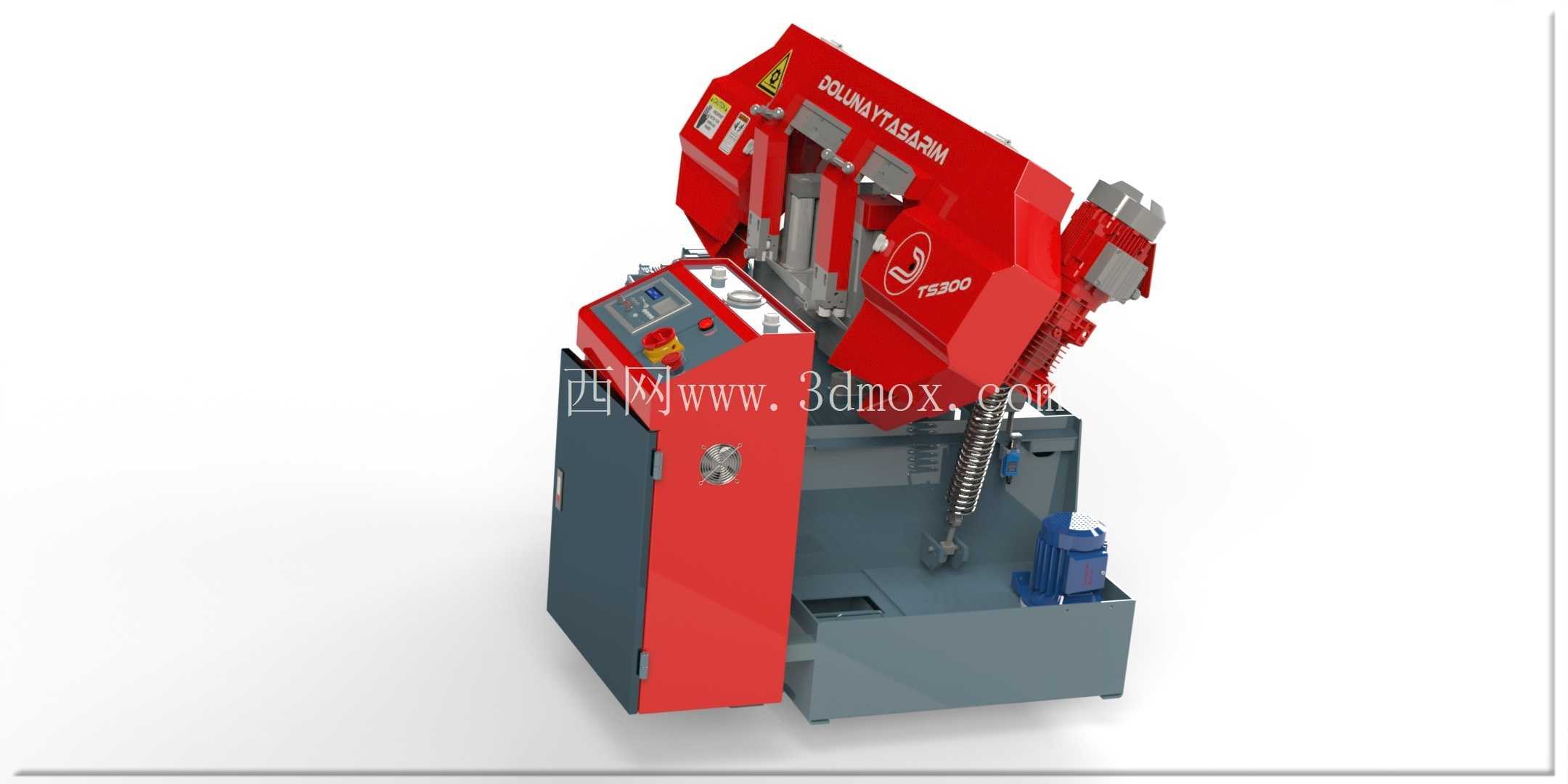

　　右侧独立控制柜采用红灰分色外壳，柜体上部倾斜布置操作面板，面板上设置启停按钮、进给调节旋钮、急停开关与运行状态显示区域，操作人员站在设备上料侧即可完成全部参数设置与动作操控，柜体内部预留电气元件安装板、走线槽与散热空间，强弱电线路分离布设，减少锯切振动对电气控制元件的干扰。柜体底部落地支撑，与主机床身之间保留检修间隙，日常维护时可单独打开柜门排查线路、更换继电器或调整控制参数，无需拆解锯架主体结构。

　　三维建模过程中，双锯轮的同轴度、轮缘的圆弧导向面、锯条运行的轨迹路径均按实际装配关系还原，锯轮与锯架转轴之间配置轴承座定位，保证两轮处于同一平面，避免锯条运转时出现跑偏、掉带问题。锯条切削侧设置导向臂与导向块，导向块可根据工件截面大小调整间距，为锯条切入工件前提供双向限位，抵消锯切时的侧向切削力，保证锯缝平直。

　　安装边界方面，整机主机与控制柜为分体邻接布局，设备正面需预留不小于一米的上料操作空间，用于摆放长型材、完成工件对位与夹紧操作；设备背面预留半米以上的维护通道，用于检修液压管路、切削液回流系统与床身内部动力组件；锯架向上翻开护罩时，顶部需要预留足够的竖向开启空间，避免护罩与车间顶部管线、行车吊具发生干涉。床身的废液出口位置对接车间切削液回收系统，锯切产生的金属切屑随切削液冲入床身下部过滤区域，定期清理即可维持设备连续运行。

　　整机的管路布设沿床身内壁与锯架内侧走线，液压油管、冷却水管均预留弯折余量，避免锯架上下进给时管路被拉扯磨损；夹紧机构的钳口做可拆卸设计，长期使用出现压痕或磨损后可单独更换钳口垫块，无需更换整套夹紧组件。带锯轮外侧配置张紧调节机构，通过调整从动轮的中心距改变锯条张紧力，适配不同规格、不同厚度的带锯条安装使用。

　　这套结构完整还原了金属带锯床从承载、驱动、切削、夹持到控制的全部装配逻辑，既可以作为锯切设备改型设计的参考基底，也能用于车间布局规划、设备安装干涉校验、维护工装设计的三维校核场景，结构中各运动部件的行程范围、安装孔位、邻接间隙均按工程实际比例搭建，可直接用于后续的工程图导出与结构优化分析。
