智能手机扬声器密封圈自动组装产线

　　这套设备面向消费电子整机组装环节，核心完成智能手机声学部件中扬声器密封圈的上料、定位、贴合、压装与在线检测全流程作业，适配3C行业高节拍、高精度、多工位协同的量产需求，常见于手机整机组装车间的声学组件预装工段，替代人工完成微小柔性密封件的拾取与装配，规避人工操作带来的对位偏移、密封圈褶皱、压装力度不均等不良问题。

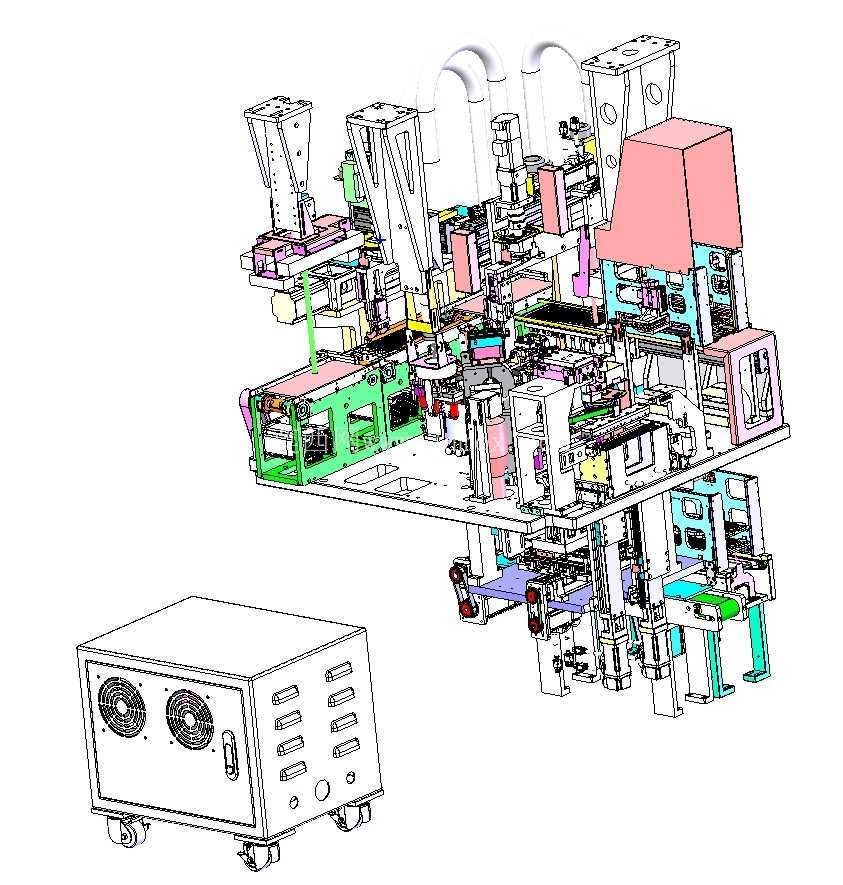

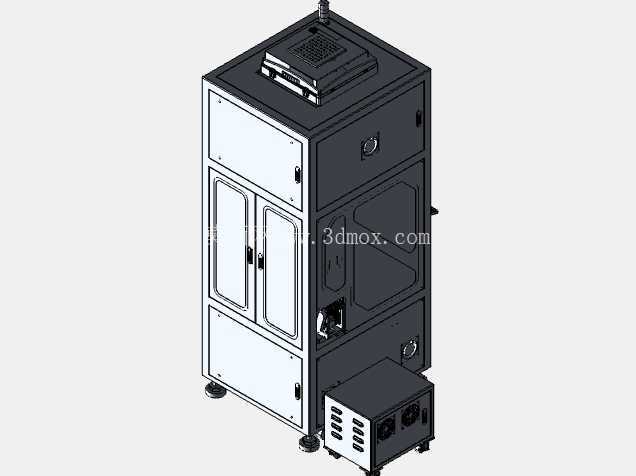

　　从整体布局来看，设备采用台式机架搭配多工位转盘与直线输送结合的架构，底部为方管焊接的承重机架，台面分层布置执行机构、物料供给单元与检测组件，机架侧部预留电气柜安装位，配套独立的风冷电控箱体，箱体开设散热风扇与通风槽，底部配置脚轮与可调支撑脚，方便产线移位与水平调平。设备的安装边界需要结合车间产线排布预留操作与维护空间，台面高度匹配人工上下料与AGV接驳的常规高度，各工位的执行机构沿物料流向依次排布，物料流路径无交叉，操作人员可在设备前侧完成异常处理与物料补给，后侧排布气管、线缆走线槽，整体走线完全封闭在拖链与线槽内部，避免运动过程中线缆拉扯磨损。

　　设计思路上，首先针对密封圈这类柔性薄型零件的特性，配置了振动盘上料配合直振送料的供给单元，上料轨道设置分料与定位结构，保证每次送出的密封圈姿态统一，拾取端采用真空吸嘴搭配柔性缓冲结构，吸嘴接触面做仿形设计，接触密封圈时不会造成零件变形。工件载具采用仿形定位工装，扬声器本体放入载具后通过定位销与压紧块完成预固定，载具随输送机构依次经过各个工位，每个工位都设置到位检测传感器，只有工件确认到位后才会执行装配动作。

　　压装工位采用伺服电缸搭配压力传感器的配置，压装行程与压合力度可通过参数调整，压合过程实时采集压力曲线，一旦出现压装力超限、行程不到位的情况立刻触发报警，将不良品在工位内直接拦截。视觉检测单元布置在贴合工位与压装工位之后，通过工业摄像头采集密封圈装配后的图像，检测密封圈是否存在漏装、偏位、褶皱、异物夹杂等缺陷，检测数据同步上传，不良品会在后续下料工位被自动分拣到不良品料道。

　　设备的物料搬运采用多组小型气动机械手与直线模组配合，横向移送模组搭载可升降的拾取头，在不同工位之间转移工件，运动路径做了防撞优化，相邻机构的动作时序通过PLC逻辑互锁，避免运动干涉。机架上的各个安装立板采用铝板加工而成，既保证结构刚性，又控制设备整体重量，所有运动模组都配置限位传感器与机械硬限位，防止模组超程运行。

　　在换型适配方面，载具、吸嘴、压头都设计成快拆结构，更换不同型号产品对应的工装部件即可快速完成产线切换，不需要对主体机架与输送结构做改动，适配消费电子行业产品迭代快、产线换型频繁的特点。气路部分采用集成式阀岛，所有电磁阀集中安装，气管接头采用快插结构，维护时可快速更换故障气路元件，电气元件的安装都预留了检修空间，日常维护时不需要拆解大面积护罩即可完成传感器、电磁阀的更换。

　　设备运行时，人工将待装配的扬声器工件放入上料位载具，后续密封圈上料、拾取、对位、贴合、压装、视觉检测、良品下料全流程自动完成，仅需要操作人员定时补充密封圈物料、处理异常报警，大幅降低该工位的人工劳动强度，同时装配一致性远高于人工作业，适配百万级量级的量产组装需求。
