遥控武器站概念结构三维设计

　　该模型围绕车载、舰载或固定阵地使用的遥控武器站进行概念化结构表达，重点呈现武器承载、俯仰回转、防护壳体、基座安装以及观瞄布置之间的空间关系。整体方案并非单纯外观造型，而是将武器站在实际装备中的功能分区拆分为上部火力单元、中部俯仰支架、下部回转基座和平台安装接口，便于在方案论证阶段检查射界、维护开口、线缆走向、装甲防护与平台适配性。

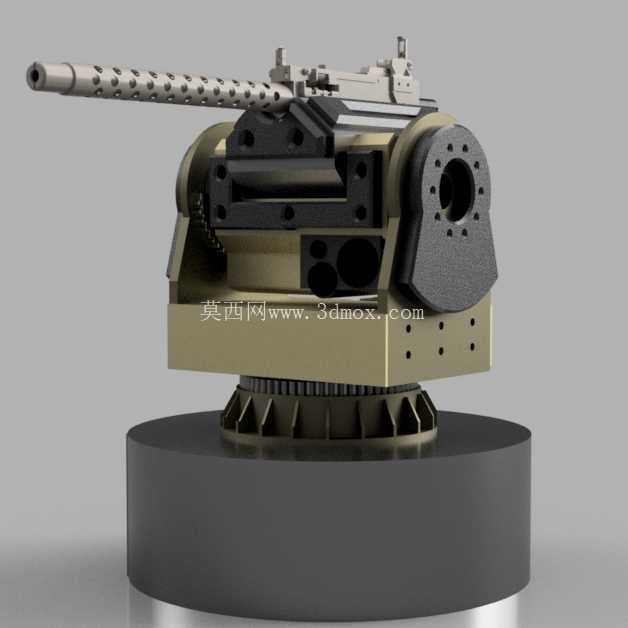

　　从应用场景看，这类遥控武器站通常布置在装甲车辆顶部、巡逻艇甲板、边防哨位或要地防护点上。操作人员不直接暴露在武器旁，而是在舱内或防护区域内完成目标观察、瞄准、射击和警戒。模型中长身管武器横向布置，枪管外部带有密集散热孔结构，能够体现连续射击时对枪管热容量和散热效率的考虑。身管前方留出较长无遮挡区域，可避免炮塔前缘、护罩或平台结构对火线产生干涉；后部则保留供弹、机匣动作和后坐运动所需空间。

　　上部火力单元采用框架与护板组合的设计思路。外露金属件表现出机匣、供弹机构、照门或辅助观瞄装置的轮廓，两侧黑色块状结构对应加强支架、导轨或防护组件。武器站左右并不完全对称，右侧设置较大的圆形连接盘，左侧则通过多组螺栓固定承力板，这种布置有利于分别承担俯仰支承、传动连接和壳体安装。结构设计时，火力模块的重心应尽量靠近俯仰轴线，以减小高低向驱动扭矩；同时后坐力传递路径需要从武器耳轴、支架、回转盘一直传递到承载平台，避免护板承受主要冲击载荷。

　　俯仰部分的外形采用多面体护罩，而不是简单圆弧包裹。倾斜面能够在概念阶段表达轻量化装甲板的折边和防弹外形，也为后续增加防护钢板、复合材料衬层或附加设备预留安装面。护罩上可见多组孔位，其中部分孔位用于螺栓连接，部分可作为检修口、排水孔、传感器安装孔或线缆过孔。实际工程中，这些孔位不能随意布置，需要避开内部传动链、弹药路径和维护空间，并在防护等级与可维护性之间取得平衡。

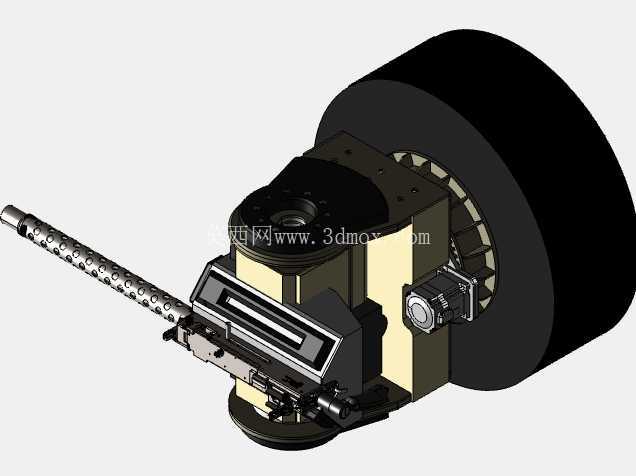

　　回转基座是模型中承上启下的关键区域。上部为盒形承载平台，下方设置齿圈、支承环和多块放射状加强筋，能够直观表现方位回转机构的安装关系。齿圈式支承适合承受轴向力、倾覆力矩和径向力，武器站在车辆颠簸、舰艇摇摆或侧向射击时，都需要依靠该支承保持姿态稳定。放射筋之间形成开放空间，可容纳伺服电机、减速器、限位装置、滑环和电缆拖链；若用于海上环境，还需在该区域考虑密封、防腐和排水。底部圆盘代表与车体或甲板连接的安装基准，建模时应明确螺栓圆直径、法兰厚度、定位止口和维护通道，否则后续整车装配时容易出现回转半径足够但基座无法落位的问题。

　　外形与安装边界方面，模型需要同时控制高度、宽度和火线高度。武器站处于低矮轮廓状态，有利于降低车辆整体目标特征；横向枪管使正面投影较小，但在丛林、城市巷道或舰桥附近作业时，必须校核身管左右旋转时与天线、舱门、栏杆、观瞄镜等周边设备的最小间隙。俯仰角范围则决定压制高地目标和近界防御能力，耳轴位置、护罩前缘和枪管长度共同限制最大俯角与仰角。概念模型中将主要实体集中在回转中心附近，外围只保留必要身管和观瞄凸起，这种布局有利于减小转动惯量，提高伺服响应速度。

　　在功能扩展上，武器站壳体顶部预留的小型支耳和平台面，可用于安装昼间摄像机、红外热像仪、激光测距仪、烟幕弹发射器或照明组件。观瞄轴线应与火线保持稳定平行关系，并在三维设计中检查不同俯仰角度下的视场遮挡。供弹箱若布置在武器侧面或下方，需要保证换弹操作路径短、舱门开启后人员可接近，同时弹药箱不能随俯仰运动产生过大偏载。

　　从建模表达角度看，该作品把焊缝、螺栓、散热孔、齿圈、加强筋和安装盘等细节进行了可视化处理，适合用于结构方案评审、安装空间校核、装备展示和后续详细设计参考。设计推进时，可在此基础上进一步补充耳轴轴承、方位伺服、供弹通道、电气接插件、密封结构和平台连接标准，使概念外形逐步转化为可制造、可装配、可维护的工程化武器站方案。
