重型商用车柴油动力总成结构

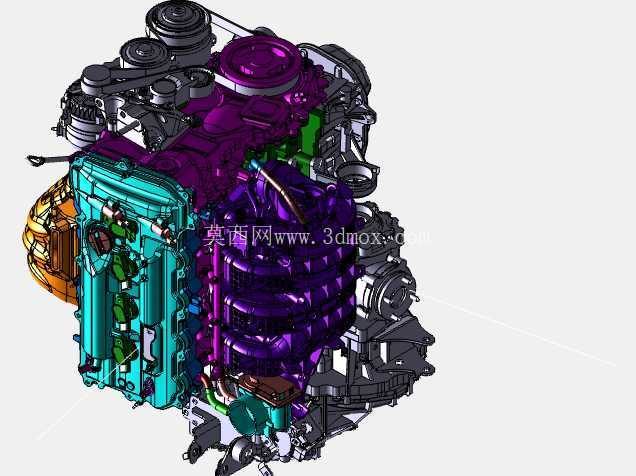

　　这套三维结构围绕重型商用车的动力源展开，主体呈现的是一台多缸柴油发动机及其周边附件的完整装配关系。模型中可以看到缸体、缸盖、气门室罩、进排气侧附件、前端轮系、发电机、起动机、管路支架以及与传动系统连接的壳体边界，各部件按实际装车姿态组织，适合用于卡车动力舱布置校核、底盘结构理解和教学演示。

　　从实际用途看，该类动力总成主要承担车辆行驶中的能量转换任务：柴油在气缸内燃烧后推动活塞运动，曲轴将往复运动转化为旋转输出，再经由离合器或变速器传递至传动轴和驱动桥。相比乘用车动力单元，重型卡车发动机更强调低速大扭矩、持续承载能力和长距离工况下的可靠性，因此在结构上通常具有更粗壮的缸体支撑、更密集的加强筋、独立的附件布置以及便于维修的外围空间。

　　模型的外形表达保留了发动机装车时的复杂边界。前端可见带轮、张紧机构和辅助驱动部件，侧面布置有滤清器、管路、线束支架和安装耳座，上部则有气门室罩、进气或增压相关结构，后部与变速箱连接区域形成明确的接合面。对整车设计而言，这些轮廓并不是单纯的外观细节，而是动力舱三维布置中的硬点：前端需要避让冷却模块、风扇和散热器，侧面要预留维修拆装空间，上部要与驾驶室翻转轨迹或覆盖件保持安全间隙，下部则需考虑油底壳与车架、横梁、护板之间的通过关系。

　　在结构设计思路上，柴油发动机的缸体承担曲轴支承、气缸定位和附件安装基准等多重功能，因此壁厚变化、加强筋走向和螺栓孔分布都围绕刚度与振动控制展开。缸盖区域需要同时组织进气、排气、冷却水道和润滑油道，外部可见的罩壳虽然造型复杂，但内部往往对应密封、降噪和隔热需求。前端附件轮系的布置则要兼顾传动效率、皮带包角、张紧行程和维护可达性；发电机、空调压缩机、水泵等附件的位置一旦确定，会直接影响支架载荷和皮带寿命。

　　安装边界方面，这类动力总成通常通过悬置软垫与车架连接，悬置点的位置需要兼顾重心、扭矩反作用和怠速振动隔离。模型中发动机两侧及后部的支撑结构可作为布置参考：前悬置多靠近缸体两侧刚性较好的区域，后悬置则常布置在变速箱或飞轮壳附近，以形成稳定的三点或四点支撑。管路和线束走向应避开高温排气区域、运动皮带轮和维修频繁部位，同时在车架扭转、发动机抖动时保留足够的柔性余量。

　　在卡车开发流程中，此类模型常用于动力舱干涉检查、维修工具空间分析、热流场布置评估以及底盘装配顺序验证。工程师可依据发动机外轮廓确定散热器宽度、风扇距护风圈间隙、进气管道弯角、燃油滤清器更换空间和起动机拆装方向。对于教学或方案评审场景，分色装配体也能直观展示气缸盖、缸体、油底壳、附件壳体和传动端之间的层级关系，帮助理解重型商用车动力系统从单体零部件到整车集成的工程逻辑。
