越野车尾门备胎拓展置物支架结构

　　这套尾门备胎拓展置物结构面向硬派越野车辆的户外使用场景，围绕外挂式全尺寸备胎的上部闲置空间做功能整合，解决越野穿越、长途自驾、露营驻车时车尾零散装备无处固定、取放不便的实际问题。常规越野车尾门挂载备胎后，备胎上方与尾门门板之间的区域长期处于空置状态，直接在尾门粘贴或绑扎置物配件容易出现固定点强度不足、行驶颠簸中松脱、剐蹭尾门漆面等问题，该结构以备胎安装基座为核心承力载体，不需要在尾门门板额外大量开孔，即可在备胎上方搭建出一块平整的承载平台。

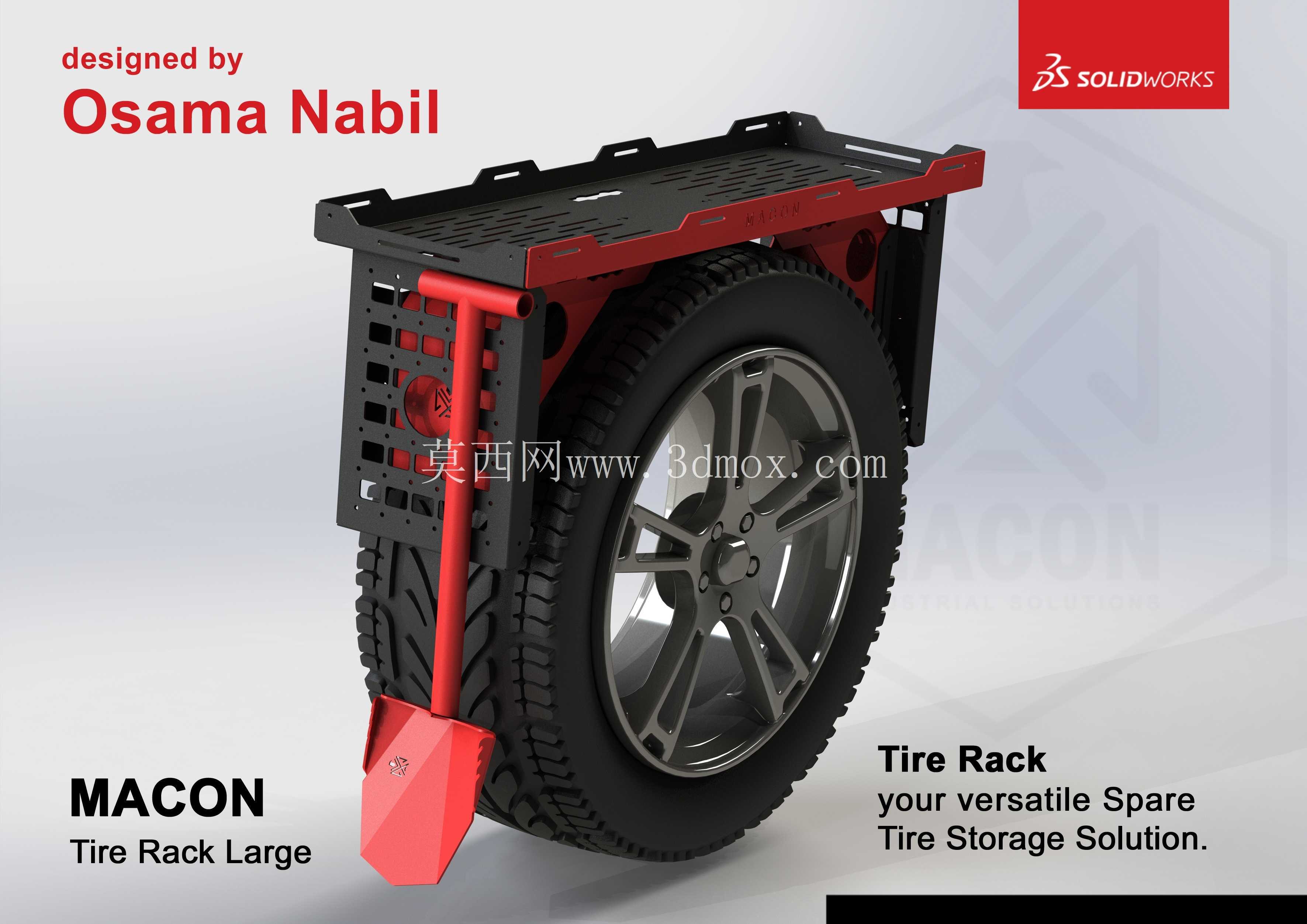

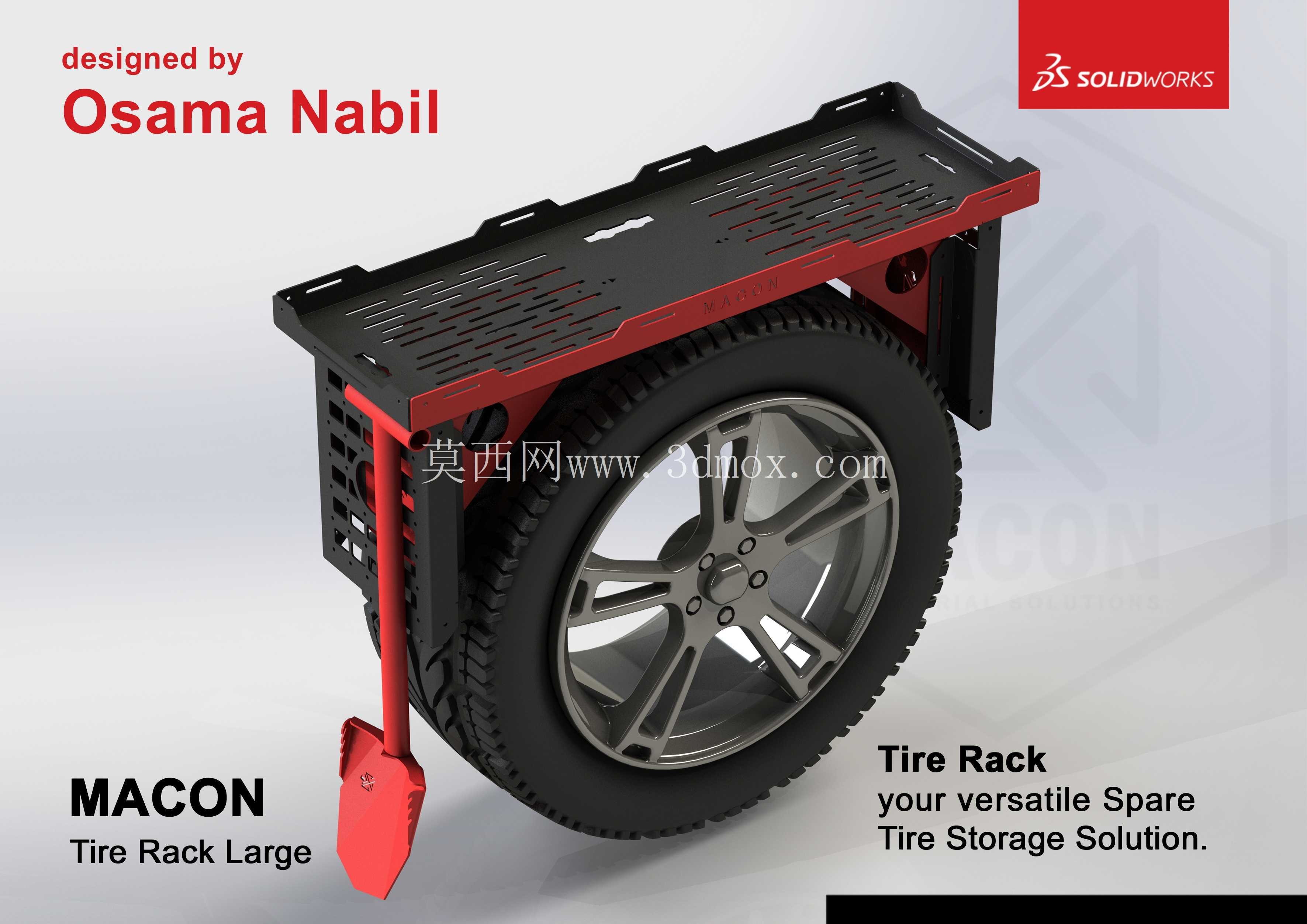

　　从结构组成来看，整套装置包含左右两组竖向支撑立臂、顶部镂空承载面板、备胎中部避让环腔、侧部工具挂载位以及底部限位挡件。两侧立臂下端卡在备胎安装座周边的刚性连接点上，上端共同托住横向置物面板，立臂与面板之间采用多点螺栓锁紧，受力路径从面板载荷传递到立臂，再直接传导至尾门的备胎固定铰链与加强钣金区域，避免载荷全部作用在薄尾门蒙皮上。面板表面做了多组长条形镂空槽，既可以降低整体自重，也能作为绑带穿孔、快拆卡扣固定的通用接口，越野脱困板、短柄工兵铲、应急拖车绳、便携油桶固定座都可以通过镂空槽配合扎带或T型螺栓固定在平台上，不需要额外焊接专属支架。

　　结构设计阶段首先处理的是备胎运动干涉问题，整套支架的中部预留出完整的环形避让空间，轮廓完全包覆在备胎外侧安全边界之外，备胎日常充气、拆卸更换、胎压检测操作都不需要拆除上层置物架，立臂内侧与备胎胎侧之间保留均匀间隙，车辆在非铺装路面剧烈颠簸时，尾门连带备胎产生小幅晃动，支架与胎面之间不会发生摩擦剐蹭，避免长期磨损胎侧橡胶。针对越野场景常见的泥水、扬尘环境，面板镂空设计同时能让行驶中溅起的泥水直接从槽孔排出，不会在置物平台表面积存泥沙，日常冲洗时水枪可以直接穿过槽孔清理支架背面，减少杂物堆积带来的锈蚀隐患。

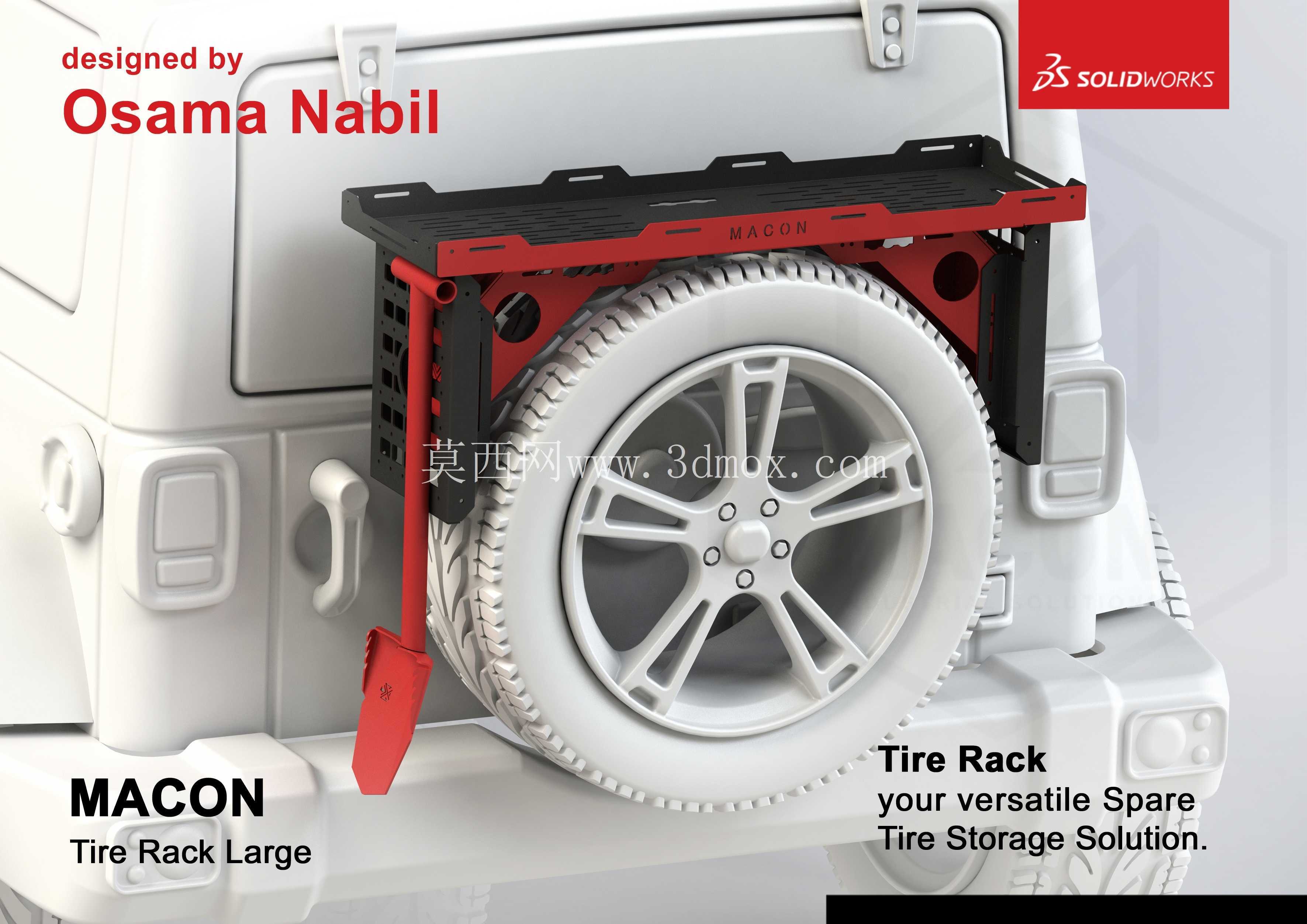

　　安装边界方面，整套支架的横向宽度控制在尾门两侧尾灯边界以内，不会向外突出超出车身原车宽度，避免林间穿越、窄路会车时支架侧面被树枝或障碍物刮碰；竖向高度上，置物平台上表面低于尾门玻璃下沿，不会遮挡驾驶员后方观察视野，也不会干扰后雨刮的正常摆动行程。支架后侧的外边缘没有尖锐外凸结构，所有连接螺栓的端头都做了沉头或包覆处理，车尾开关门、人员在车尾取放装备时不会被突出棱角划伤。

　　功能拓展上，支架左侧立臂预留了长条状阵列安装孔，可以固定脱困板固定卡扣、灭火器绑带座、工兵铲快拆夹，右侧立臂对应位置预留对称接口，使用者可以根据自身出行装备的类型自由调整挂载位置，不需要改动支架主体结构。顶部平台的承载面做了翻边加强处理，面板边缘向下折弯形成刚性筋条，即使在平台中部放置整箱饮用水、便携露营箱这类集中载荷，面板也不会出现明显下挠变形。平台前缘设置的红色限位挡条可以防止车辆急加速、上坡时放置在平台上的装备向前滑移，配合横向绑带可以形成双重固定。

　　针对尾门长期承载容易出现铰链下沉的通病，该支架的支撑立臂将一部分载荷直接传递到备胎安装轴的刚性基座上，相比完全固定在尾门钣金上的置物架，能够大幅降低尾门铰链承受的附加弯矩，长期在颠簸路面行驶也不容易出现尾门错位、密封条磨损漏水的问题。支架的分体式装配设计让每个部件都可以单独拆卸更换，若某一侧立臂在越野穿越中受到外力磕碰变形，不需要整体更换整套支架，单独拆下对应立臂校正或替换即可，维护成本更低。

　　在实际使用场景中，驻车露营时这块平台可以临时作为车尾操作台面，放置炉具、食材、维修工具，不需要额外携带独立移动桌台；行驶状态下所有装备多点固定，即使长时间在搓板路、炮弹坑路面行驶，挂载的装备也不会出现移位松脱。整套结构在建模过程中完整还原了每一处安装孔位、折弯筋条、连接配合面，装配关系完全按照实际装车逻辑搭建，可直接用于改装件的结构校核、安装流程演示以及适配车型的边界干涉检查。
