电动越野卡丁车钢管车架总成

　　这套电动越野卡丁车结构方案面向非铺装场地的休闲运动、户外穿越与小型特种作业底盘开发场景，可用于景区越野体验项目、郊野营地代步、农林场地短途巡检以及青少年赛车教学改装。整车没有采用封闭式承载车身，而是以空间钢管桁架作为核心受力骨架，乘员、动力、悬架、转向与行走机构全部直接挂载在管架节点上，结构外露，维修接近性好，也便于后期按载荷需求补焊加强或调整轴距。

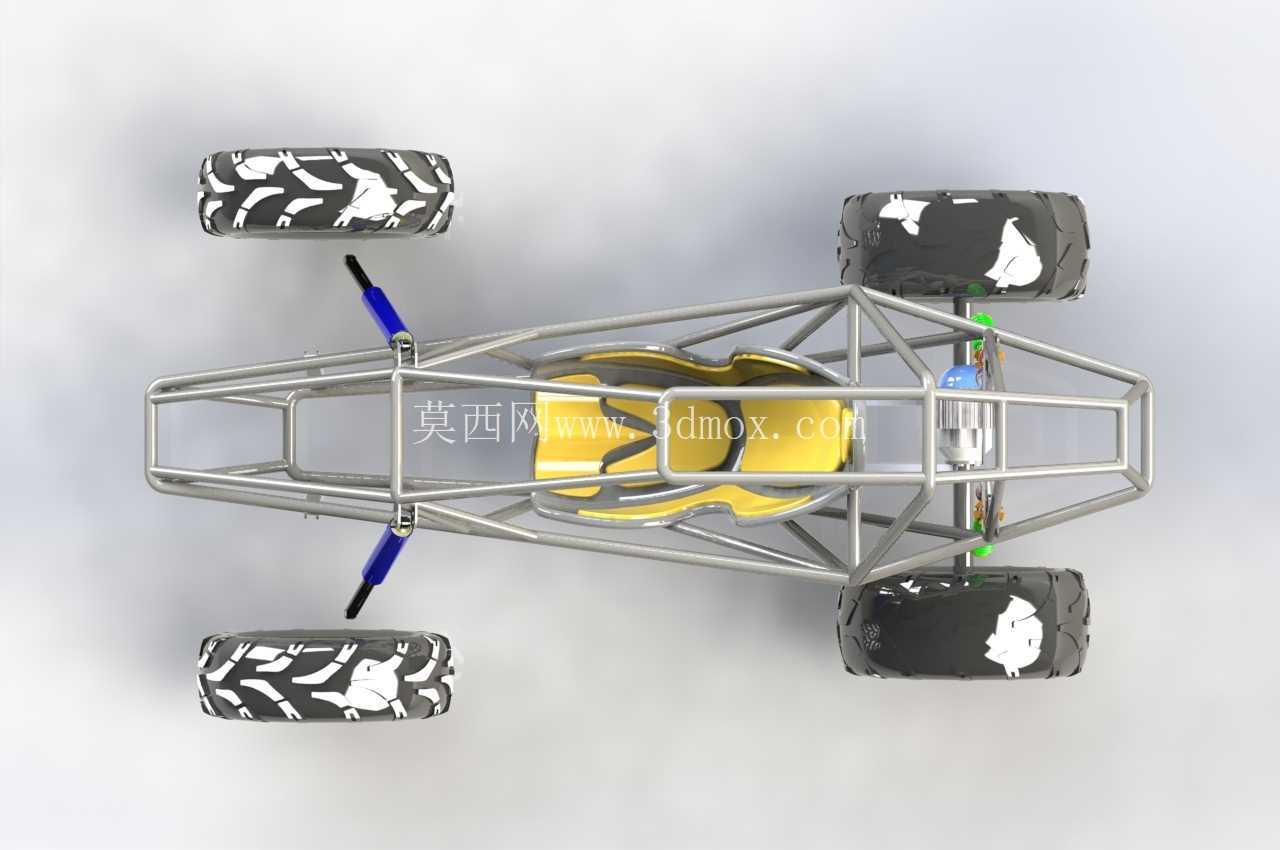

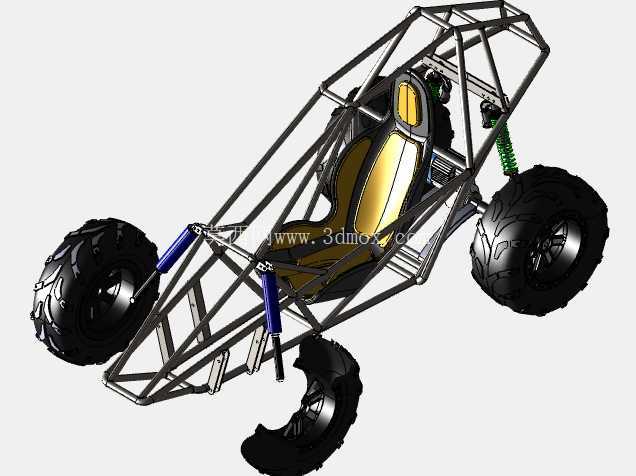

　　从布置逻辑看，车架前部收拢出双横臂悬架的安装三角区，前轮转向节、上下摆臂、减振器上座均围绕管架前端节点定位；中部形成低矮的乘员舱，座椅靠背贴近后部主环，方向盘与转向轴沿驾驶中线斜向布置，踏板区域预留在前围横梁之后；后部则围绕电机、减速器或传动组件、后悬架摆臂及后置减振器搭建承载区。电池与电控部件可布置在座椅下方或侧梁之间的低位空间，使整车质心尽量贴近地面，兼顾侧倾稳定性与管架内部空间利用率。

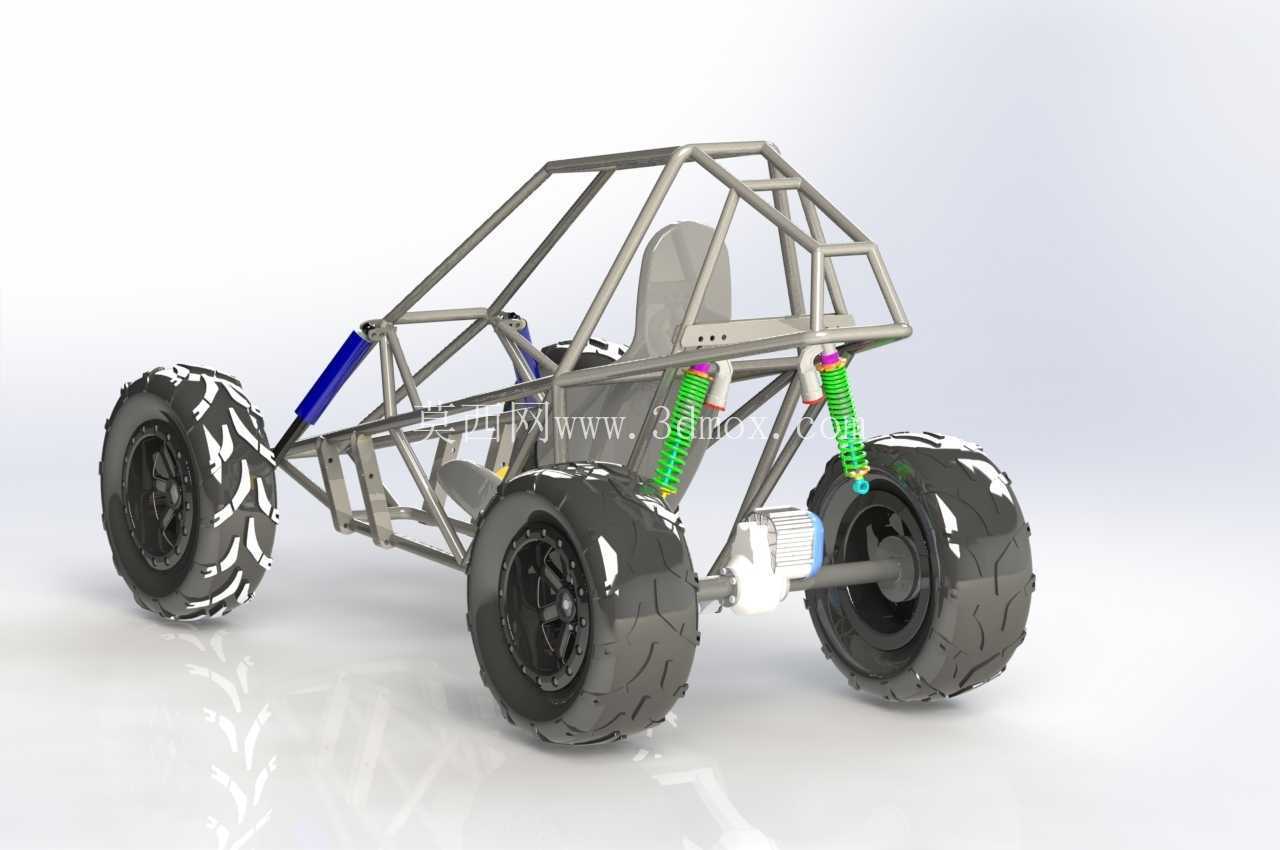

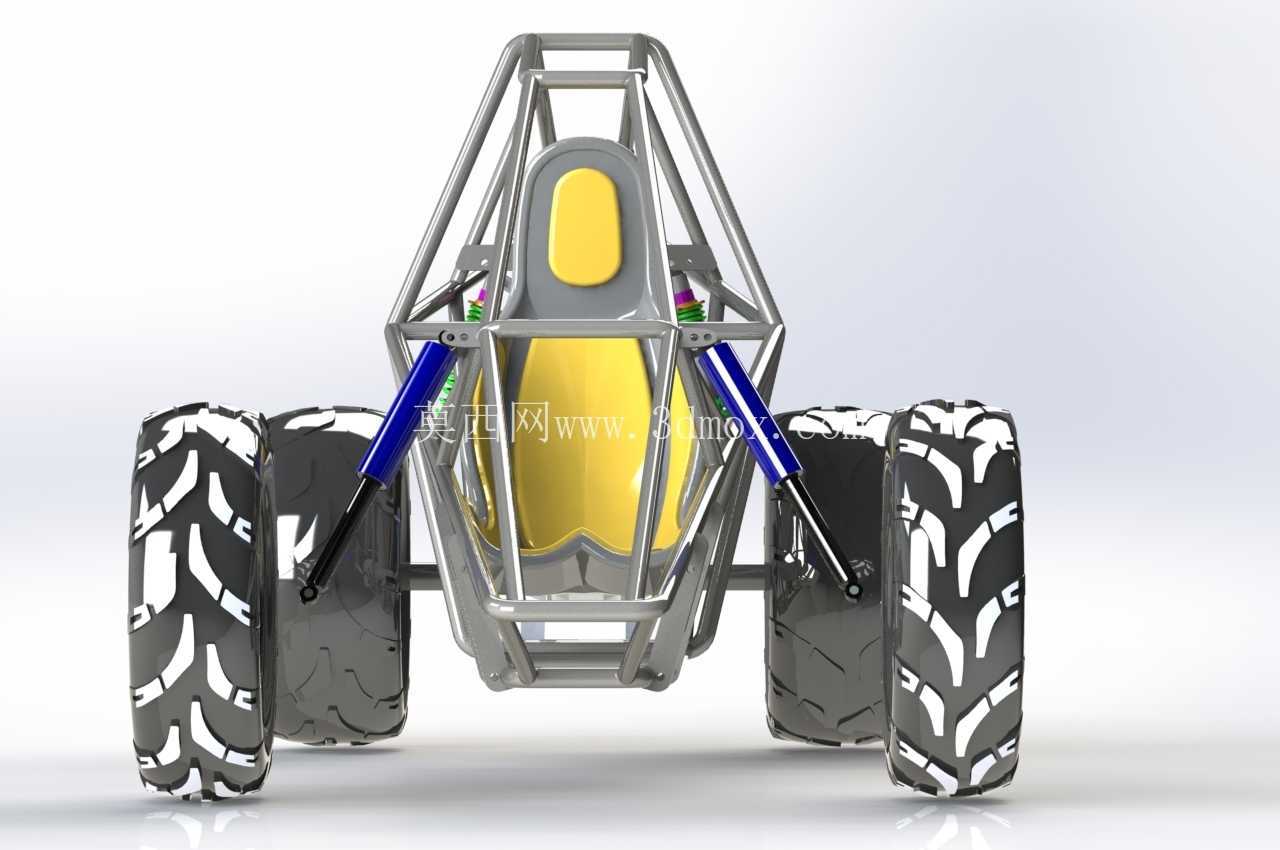

　　悬架部分采用长行程独立悬架思路，前后轮均通过摆臂与轮毂连接，螺旋弹簧和筒式减振器以倾斜角度安装，能够在车轮遇到石块、沙坑、沟坎时提供较大的跳动余量。外露的绿色弹簧与减振器总成说明模型对弹性元件、安装耳座、限位关系均有表达，工程校核时可进一步检查减振器压缩行程中是否与轮胎、车架管、传动轴发生干涉。大颗粒越野轮胎配合深凹轮辋，适合低气压抓地工况；轮胎外宽明显超出座舱宽度，轮距加大后可提升横向稳定性，但在狭窄林间或车间通道转运时，需要把最外侧轮胎端面作为整车宽度边界。

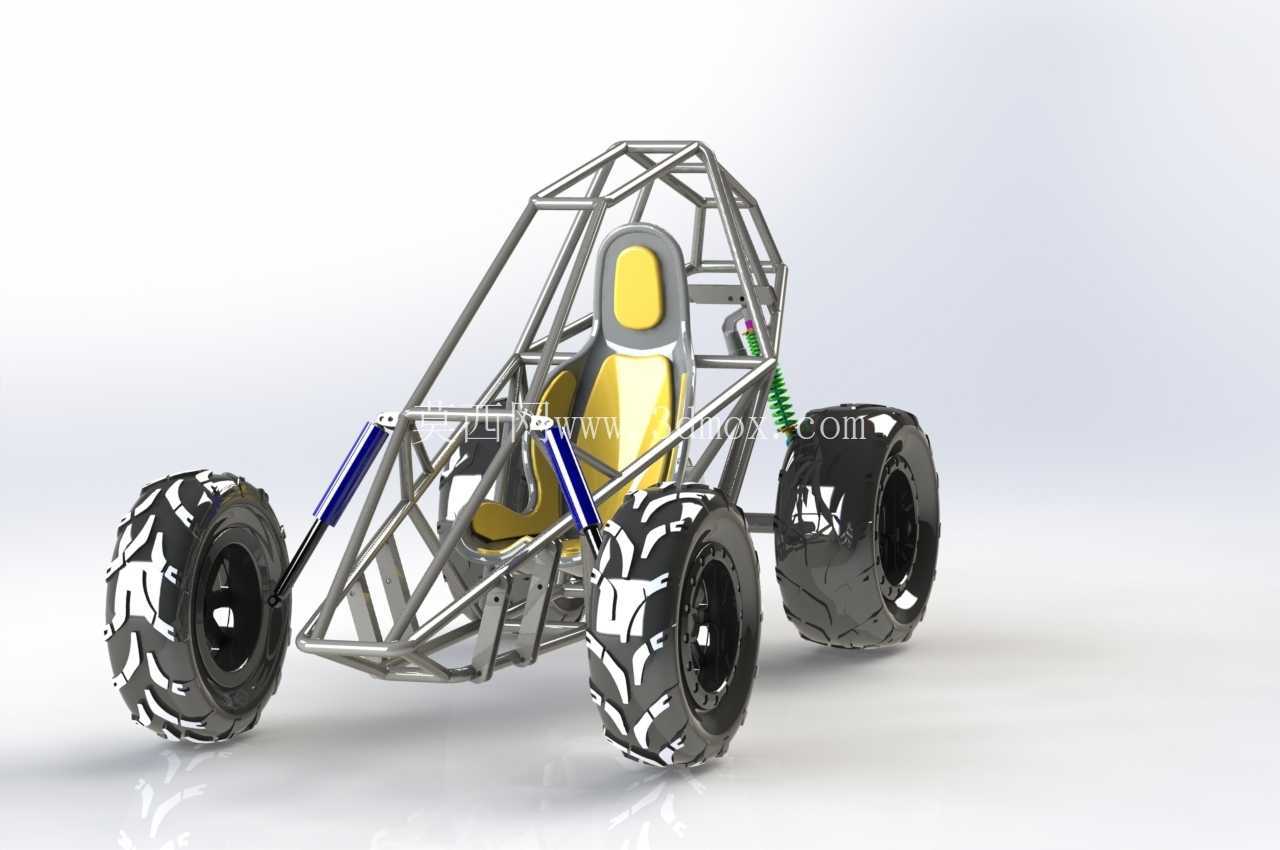

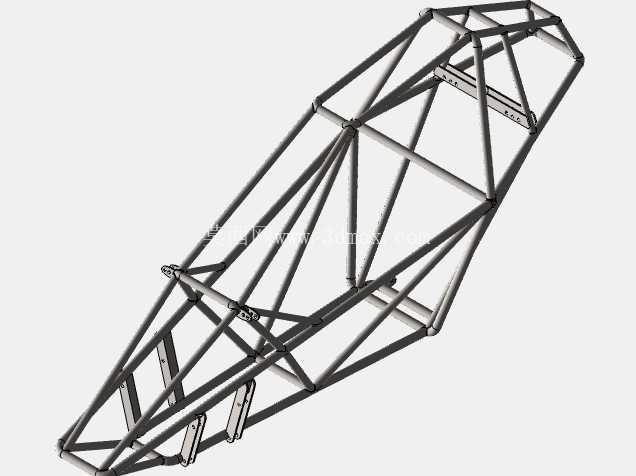

　　车架主管采用连续弯折与空间交汇方式构成防滚轮廓，顶部主管从车头方向向后抬升，绕过乘员头部后与后部支撑管闭合，形成类似开放式防滚笼的结构。该形式在低速越野卡丁车上较常见，优点是管件数量相对少、视野开阔、焊接工装容易实现；设计时应重点关注主环根部、前支撑斜杆、悬架支座和座椅安装横梁等交变载荷区域，避免单管悬臂受力。管件相交处宜采用相贯线贴合焊接，三维建模阶段可通过中心线骨架驱动管件外径与壁厚，再在节点处补充加强衬板或双耳支座。

　　安装边界方面，前轮最大转角决定前横臂、转向拉杆和轮胎内侧的间隙；后轮跳动至极限位置时，轮胎胎肩与后上方管架、减振器弹簧之间应保留泥砂堆积和变形余量。座椅安装点不仅承受乘员重量，还要在制动和越障时传递纵向载荷，因此滑轨或固定支架应直接连接到下部纵梁，而非仅固定在薄蒙皮上。电机与减速器的悬置点需避开悬架运动包络，并预留拆装轴、接线端子和维护工具空间；若采用链条或半轴传动，还应核对传动角度随悬架跳动的变化范围。

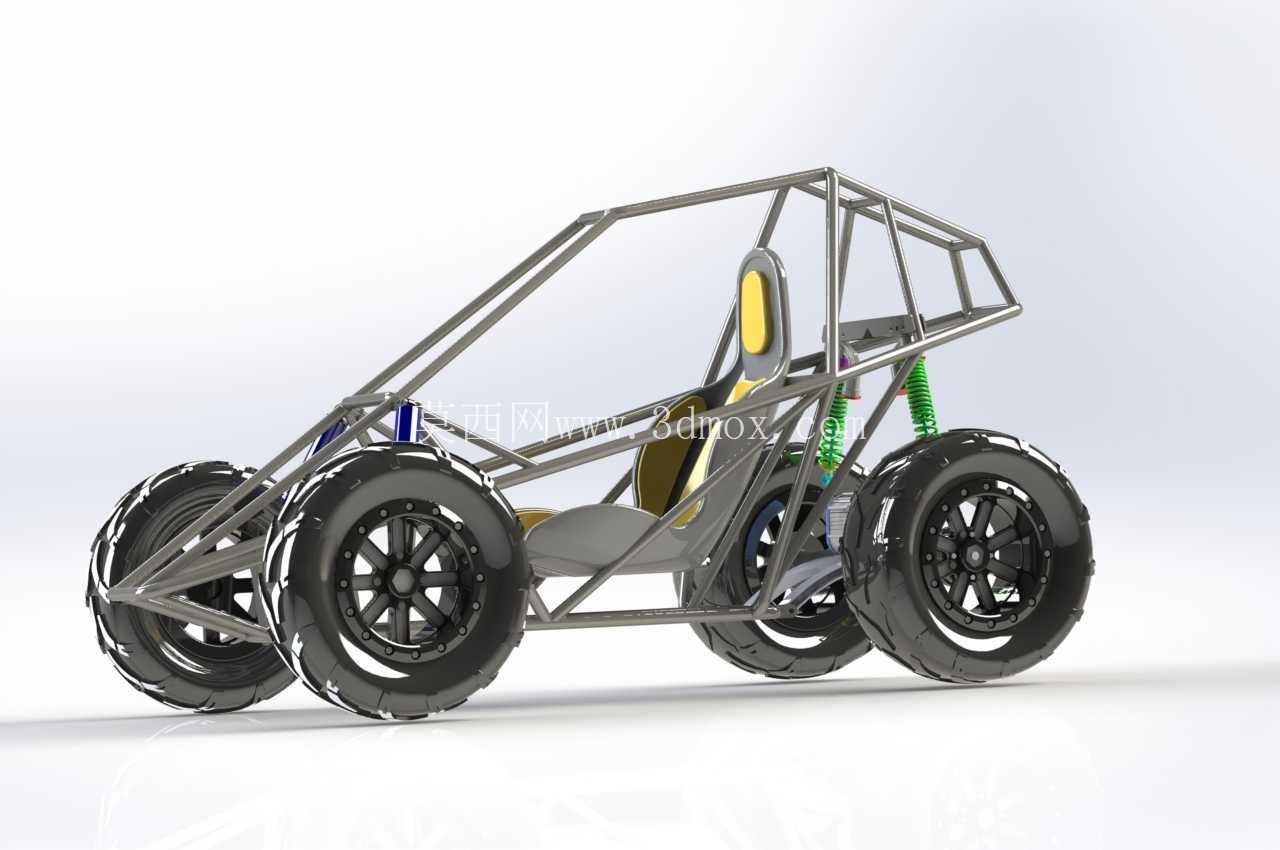

　　整车外形呈现长轮距、低坐姿、外露轮拱和高位防滚管的特征，没有外覆盖件限制轮胎运动，因此适合在三维环境中直接做运动包络检查。结构设计时可先确定轮胎直径、轮距、轴距、座椅人机点和地面最小间隙，再反推横臂长度、减振器角度与管架高度。对于试制人员而言，该类底盘的价值在于把钢管车架、独立悬架、转向系统、电动动力和越野轮胎之间的装配关系完整呈现出来，可作为轻量化越野车辆方案验证、管件下料放样、焊接工装设计以及悬架硬点调整的数字样机基础。
