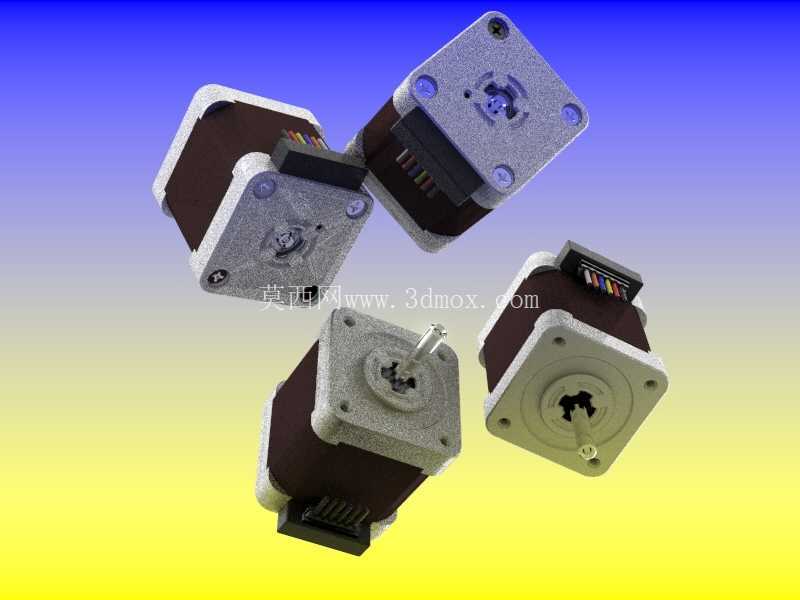

该三维结构围绕一台42mm规格单极步进电机展开,重点还原了方形安装法兰、定子外壳、端部出线结构、单轴输出端以及接线端的空间关系。模型在建模时没有只停留在外观轮廓,而是把设备选型和机构布置中经常需要校核的边界条件放在前面:前端安装面采用方形法兰布局,四个安装孔围绕输出轴呈对称分布,轴端位于法兰中心,便于在滑台、送料机构、小型工装和教学实验平台中直接按孔位进行装配。电机本体的截面接近方形,外壳由定子叠片、包覆层和前后端盖共同构成,外形尺寸紧凑,适合安装空间受限但又需要明确步进角控制的场合。
从实际用途看,这类电机常见于轻载定位机构,例如3D打印机的挤出与坐标进给、小型雕刻设备的进给轴、自动化工装中的角度调节、实验室仪器中的位移台、包装辅助机构中的短程推送,以及电子设备装配夹具中的开合动作。它不以高转速输出为主要目标,而是依靠脉冲驱动实现按步转动,在开环控制条件下即可获得较稳定的位置增量。单极绕组结构配合六根引出线,使驱动接线方式较为直观,适合与常见的小型步进驱动板配合使用;工程师在布线时可根据绕组公共端和相位关系安排线缆走向,避免出线端与相邻钣金、支架或同步轮发生干涉。
结构表达上,输出轴位于前端盖中心,轴径与法兰面之间保留了轴承支撑区域,端盖表面的螺钉、沉孔和定位轮廓均有体现。后端可以看到接线插座与多色导线的排布,线缆从电机侧部引出,形成明确的弯曲半径需求。对于整机布局而言,这一部分往往比电机主体更容易被忽略:如果机架侧板、拖链或传感器支架距离出线端过近,实际装配时会出现插头无法插入、线材被挤压或维护拆卸困难等问题。因此在三维环境中保留接线端外形,能够让设计人员在电机尚未采购入厂前就完成干涉检查和维护空间预判。
安装边界方面,42mm机身宽度决定了它在密集排布设备中的优势。多台电机并排布置时,除了保证法兰螺钉的扳手空间,还需要考虑侧面线材插头的插拔方向;若采用同步带轮传动,应校核带轮外径、皮带张紧位置与电机端面之间的距离;若采用联轴器直连,则要关注输出轴长度、支撑座同轴度以及锁紧螺钉朝向。前端法兰的平面可作为轴向定位基准,安装孔则承担周向固定作用,建模时将这些特征独立表达,有利于后续生成工程图、制作安装板或转换到装配体中进行孔位对齐。
设计思路上,模型把电机视为一个完整的机电元件,而不是简单的方块加圆柱。定子外壳的棱角、端盖与壳体的分层关系、后端部线缆颜色和接插件形态,都为设备外观验证提供了参考。进行机构概念设计时,可以直接把该电机放入运动轴总成中,检查轴高、法兰厚度、机身长度和出线方向是否满足整机包络;进行详细设计时,又可以依据安装孔和输出轴位置反推支架、轴承座、同步轮和防护罩的尺寸。对于自动化设备开发人员来说,这种边界清晰的电机模型能够减少反复测量样本、反复修改安装板的工作量,也能在方案评审阶段更直观地暴露装配冲突。
在散热与维护层面,方形机身虽然占用的平面轮廓较规则,但在封闭机柜内连续运行时仍需保留周围空气流通空间。若电机贴近钣金侧壁安装,应避免将出线端压在狭窄缝隙中;若设备存在振动或往复运动,线材应设置固定点或拖链,避免导线在根部反复弯折。模型中六线接线端的呈现,也提醒设计者在电气接线阶段区分绕组相位,不能只按电机外形确定旋转方向。通过三维结构提前确认机械安装、轴系连接和线缆走向,可使后续加工、装配和调试过程更加顺畅。
