NEMA34步进电机三款机身长度结构

　　86系列步进电机在自动化设备里属于很常见的中大力矩执行元件，法兰安装面保持86mm见方的标准边界，适合数控改造、包装输送、小型工装、分拣机构以及教学实验平台等场景。本次结构整理围绕同一法兰规格下三种机身长度展开，分别对应80mm、98mm和114mm轴向尺寸，输出轴直径统一按14mm表达，便于在设备布局阶段直接比较不同叠厚方案所占空间。

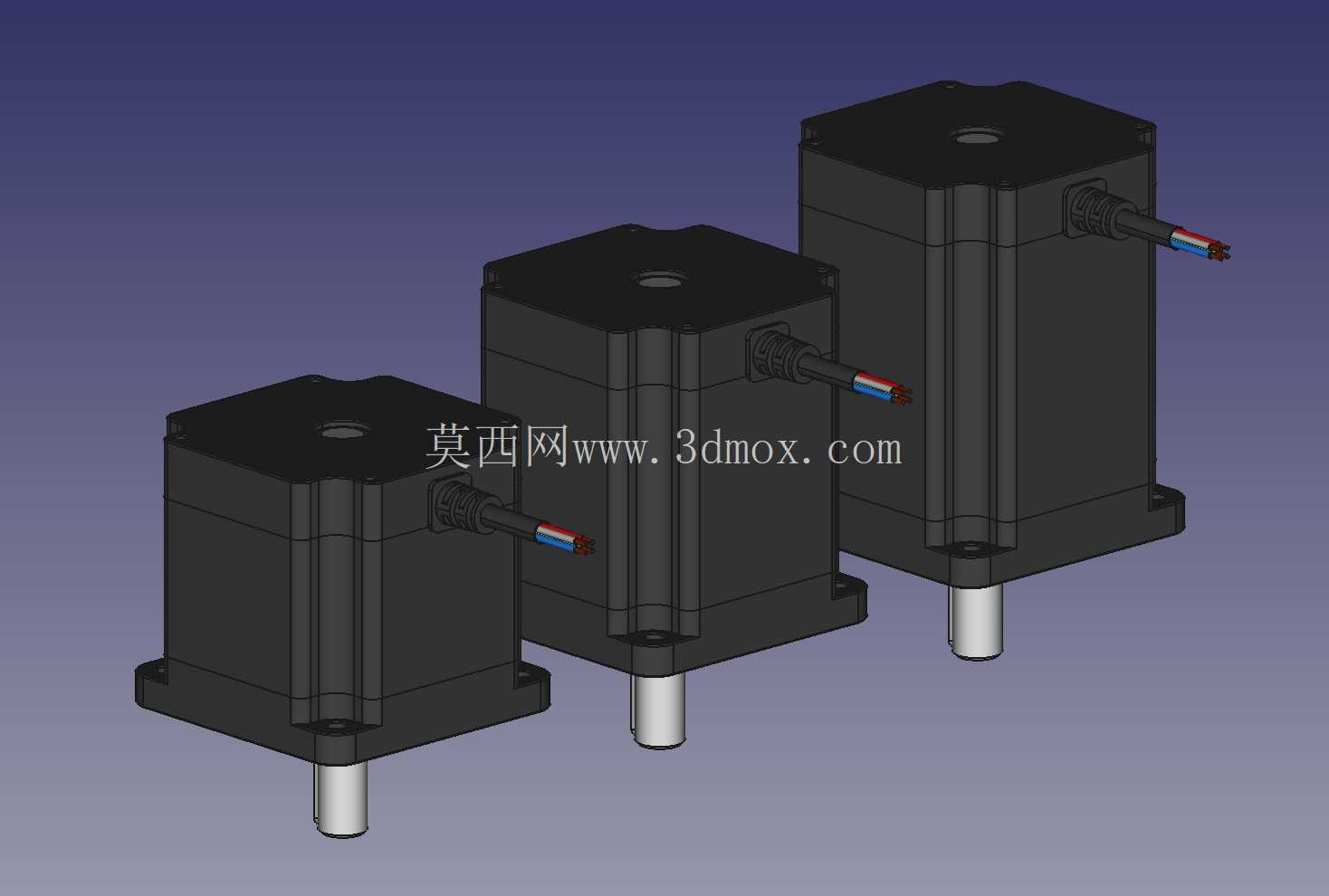

　　从实际选型角度看，机身长度变化主要影响电机可提供的保持力矩、转子惯量和散热体积，而前端安装接口、轴伸位置及出线方向可以保持一致。短机身方案更适合安装腔深度受限、负载惯量较小、要求快速启停的机构；中等长度方案在力矩和空间之间较均衡，常用于同步带轴、滚珠丝杠进给和间歇转位；长机身方案则偏向较大阻力负载，例如较重的平移台、夹具推送、链条牵引或低速大扭矩工位。三维结构中把三款电机并列表达，能够直观看到定子壳体叠厚增加后，后端盖位置向后延伸，而前端法兰和轴伸基准没有改变。

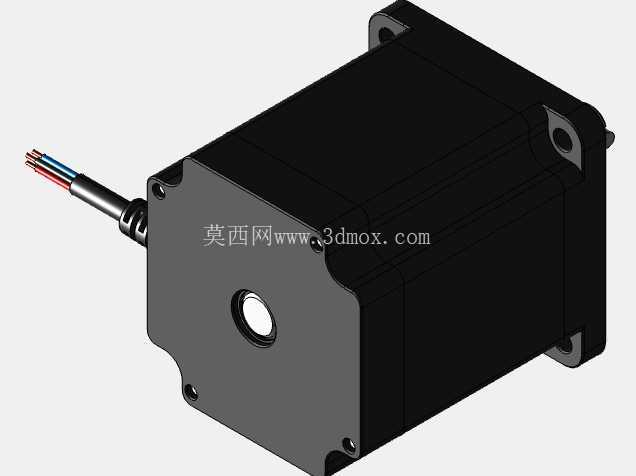

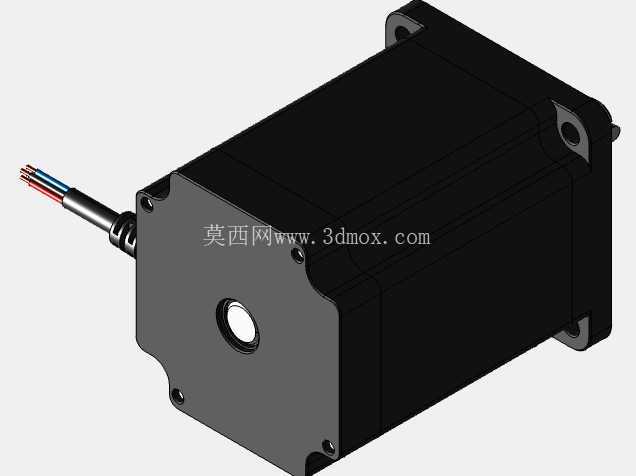

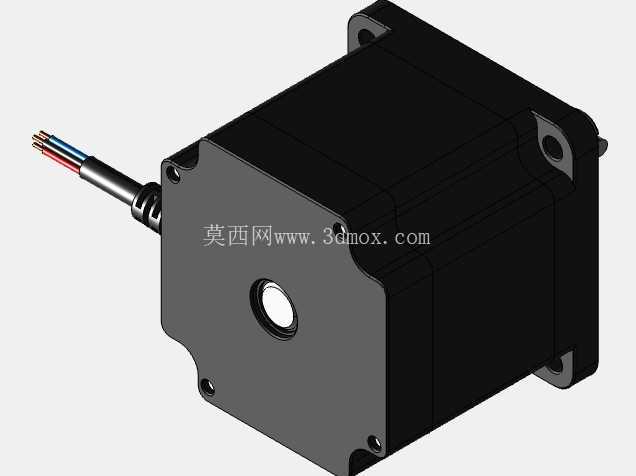

　　外形建模时，机身主体采用近似方形的电机外壳，四角做过渡处理，侧面保留纵向加强筋的形态。这类筋位不仅是外观特征，也对应实际产品中壳体压装、散热和结构刚度的需要。前端设置方形安装法兰，法兰底部带伸出的安装耳，用于通过螺钉固定到设备侧板或电机座。轴伸位于前端面中心，圆柱轴段从端盖伸出，建模时保留轴端与壳体之间的台阶关系，方便后续校核联轴器、同步轮或轴承座的装配间隙。

　　安装边界方面，86mm法兰尺寸是布局中的首要约束。设计电机座时，不能只关注机身外轮廓，还需要给后端线缆、插头插拔和维护拆装留出空间。三款长度虽然前端接口一致，但114mm机身在轴向占用明显更大，若设备后方靠近线槽、拖链或防护板，应提前检查干涉。电机侧向出线在模型中以短电缆和多色芯线表达，出线位置靠近机身侧面，实际布线时应避免电缆随运动轴反复弯折，也不要让线缆紧贴发热壳体或运动部件。

　　结构设计思路上，三款电机采用统一的前端基准，有利于形成系列化装配逻辑。设备工程师在方案初期可以先按80mm长度预留最小空间，当负载核算不足时，再替换为98mm或114mm版本；如果安装板、联轴器和轴中心高保持不变，更换长机身通常不需要重做前端连接结构，只需要复核后部空间、驱动器电流和散热条件。对于三维布局人员，这种系列化模型比单一型号更有参考价值，因为它能在同一画面里反映法兰不变、叠厚变化的设计规律。

　　在传动连接上，14mm轴径适合搭配相应孔径的联轴器或同步带轮。轴端装入联轴器时，应保证轴伸插入深度足够，同时不要让联轴器端面直接顶死电机前端盖。若用于丝杠传动，还需校核电机轴承受的径向力；步进电机前端轴承通常不适合承受过大的皮带侧拉，同步轮直径和皮带预紧力不能只按扭矩选择。对于导轨滑台类应用，电机通过联轴器与丝杠相连时，同轴度误差会明显影响发热、噪声和轴承寿命，因此模型中轴中心与安装法兰的相对位置需要保持清晰。

　　壳体后部和侧面的几何细节在建模中按实物比例简化处理，重点表达外轮廓、安装耳、轴伸、线缆和机身长度差异，而不展开内部绕组、磁钢和螺钉细节。这样的模型适合用于设备总体布置、干涉检查、防护罩设计、电机座建模以及BOM选型沟通。若进入详细制造阶段，还需要结合具体供应商样本确认安装孔孔距、轴端键槽、平面削边、线缆长度、插头形式和力矩曲线，不能仅凭外观模型替代工程图纸。

　　三款电机并排呈现时，还能帮助初学者理解NEMA标准法兰与机身长度之间的关系：NEMA34强调的是安装界面的系列尺寸，并不限定唯一的机身长度或扭矩等级。相同法兰下，电机可以通过增加定子叠厚获得更高转矩，但同时带来更长轴向尺寸、更大重量和更高发热。工程选型不是单纯选择最大型号，而是在安装空间、负载扭矩、加减速要求、散热条件和成本之间取得平衡。

　　在设备维护层面，统一法兰和轴径也有利于备件管理。同一台设备的不同工位若负载需求接近，可以采用同系列不同长度电机，安装孔和传动件设计尽量通用，减少加工件种类。模型中将安装耳、壳体、轴伸和线缆作为独立结构特征表达，便于后续在装配体中隐藏线缆、检查后端空间，或者复制电机到多个工位进行布局。整体结构简洁明确，适合作为86步进电机系列化外形参考，也可用于自动化设备方案评审中的空间校核与传动布置。
