四款外转子无刷动力电机结构造型

　　这组模型呈现的是四款外转子无刷直流电机的完整结构造型，覆盖小尺寸高转速到大尺寸低KV高扭矩的不同动力等级，可用于多旋翼飞行器、固定翼航模、电动滑板、小型地面移动平台、实验台驱动单元以及轻型电动工具的方案布置。模型把电机本体、输出轴、端盖散热孔、出线护套和三相动力线一并表达，能够在整机布局阶段直观判断动力舱空间、轴伸方向、线缆弯曲半径以及与支架、桨座、带轮或联轴器之间的干涉关系。

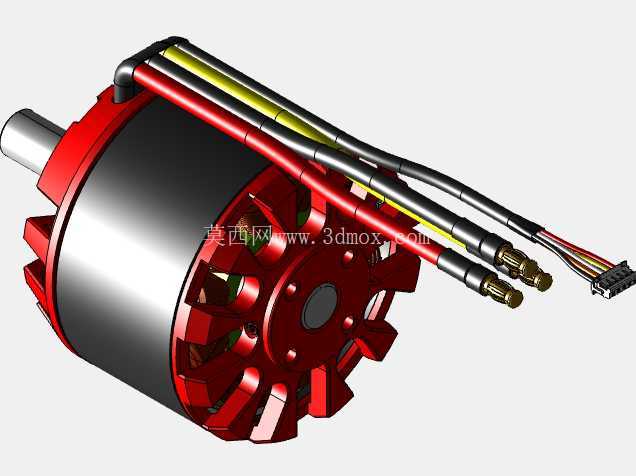

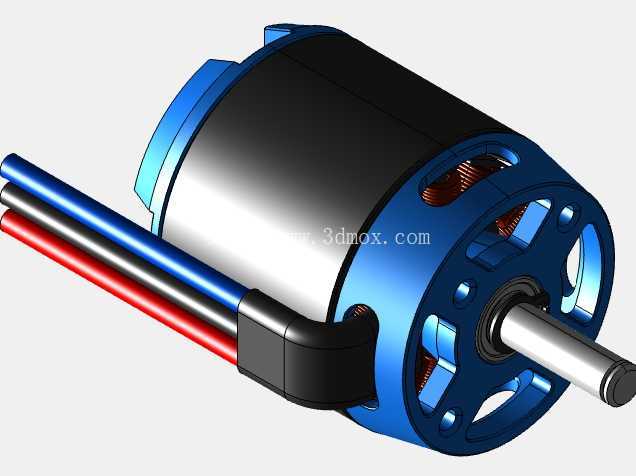

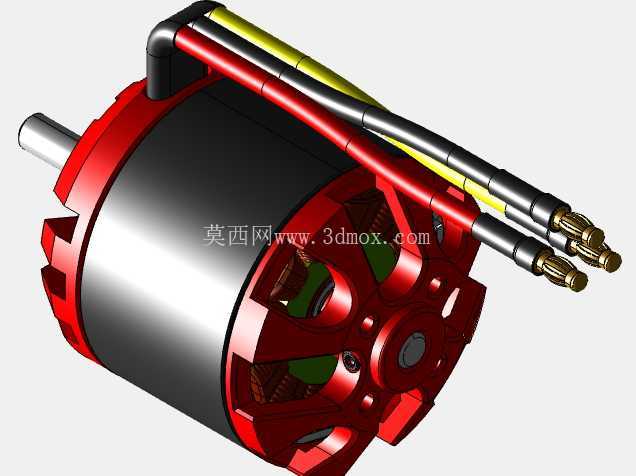

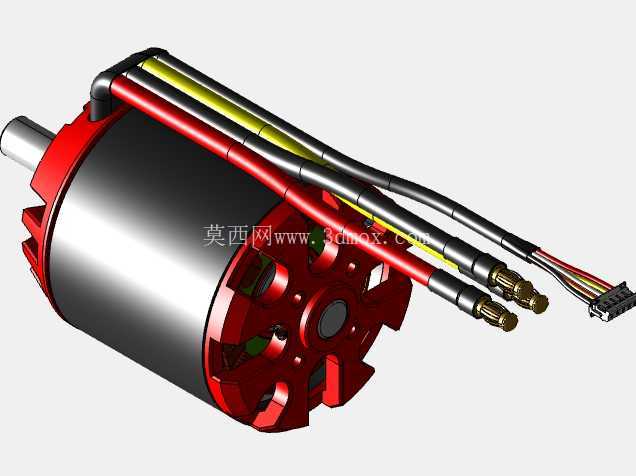

　　从结构形式看，四款电机均采用外转子方案，旋转壳体包裹定子绕组，输出轴位于前端中心，后端通过端盖和轴承形成支撑。红色端盖上的开孔不是单纯装饰，而是对应绕组散热、转子减重和装配观察的工程需求；蓝色小规格电机则体现了紧凑型动力单元的处理方式，外壳直径和轴向长度明显缩小，适合安装空间狭窄、重量敏感的场景。不同规格之间保持相似的外形语言，但直径、长度、轴径和线缆粗细逐级变化，选型时可以把它们作为同一动力系列的边界参考。

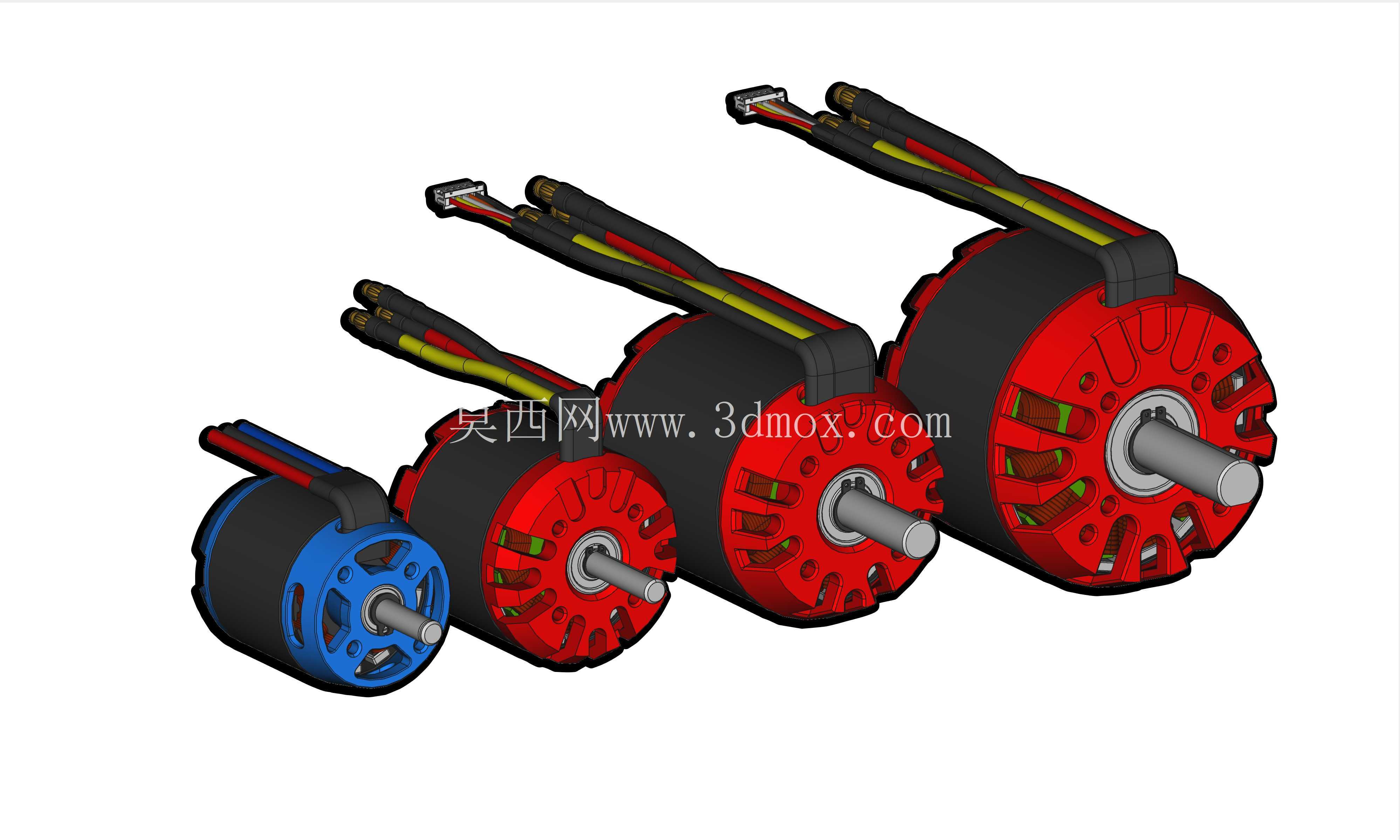

　　在实际用途上，低KV大直径电机更适合大桨叶低速推进、直接驱动或带减速负载的设备，转子转动惯量较大，能够提供较稳定的扭矩输出；高KV小尺寸电机则偏向高速螺旋桨、小型风扇或轻载传动，整机响应更快，但对散热和动平衡要求更高。模型中四款电机并列展示，便于设计者比较定子外径、转子壳长度和出线位置对机架结构的影响。例如在无人机布局中，电机直径决定机臂端部夹持宽度，轴伸长度决定桨垫和锁紧螺母的堆叠空间；在小车或履带平台中，电机总长又会影响轮边安装支架和线束固定方式。

　　设计思路上，外转子电机的核心在于把磁钢安装在随轴旋转的外壳内壁，定子固定在中心基座上，绕组产生的旋转磁场驱动外壳转动。前端盖需要兼顾轴承定位、螺钉固定和气流通道，壳体圆周的开孔可让旋转时形成轴向气流，带走绕组和磁钢附近热量。三相线缆从电机尾部或侧上方引出，并通过黑色护线结构约束弯折位置，这种细节对三维布置很重要：若线缆直接贴近转子壳或机架锐边，长期振动后容易磨损绝缘层；若预留弯曲半径不足，装配时还会迫使电机偏离理论安装面。

　　外形尺寸与安装边界方面，使用这类模型时应重点核对电机最大外径、机身总长、轴伸长度、轴径、安装孔位分布以及线缆出口高度。外转子电机工作时外壳旋转，因此周围不能布置贴靠的固定件；机架夹持位通常应落在定子固定座或中部安装环附近，而不是压在旋转壳上。前端输出轴与负载连接时，还要保留锁紧件空间，并保证联轴器或桨座不与端盖开孔边缘摩擦。对于皮带传动或齿轮传动场景，轴端径向载荷不宜超出轴承承受范围，支架刚度不足会引起轴系振动和噪声。

　　从建模表达来看，该组作品把电机外部可见特征拆解得比较清楚：圆柱形转子壳、带通风孔的前端盖、中心金属轴、尾部护线块以及三色相线均有明确形体。结构工程师在整机方案阶段可直接用其进行占位、干涉检查和外观比例确认；若后续进入详细设计，还需要依据真实样本补充安装孔尺寸、轴承规格、定子绕组、磁钢排列、螺纹长度和公差配合。对于设备选型人员而言，这类模型的价值不在于替代厂家图纸，而在于提前把动力部件的体积、走线和维护空间纳入整机结构，避免后期因电机外廓与机架冲突而反复改件。

　　在散热与维护层面，外转子电机依靠旋转壳体带动空气流过端盖开孔，适合暴露在开放气流中的设备；若将其封闭在护罩内，就需要额外考虑通风道或温度余量。线缆出口方向也应结合机臂、车架或设备壳体走线槽确定，尽量让三相线保持平顺弯曲，并在靠近电机处设置固定点，减少插头和绕组引线受到的振动拉力。通过四款规格的并列建模，可以在一个场景中快速比较不同动力方案对整机重量、轴距、安装强度和外部流线的影响，从而为后续详细设计提供更接近实物的空间依据。
