三爪自定心数控车床液压卡盘结构

　　这套三爪自定心卡盘主要面向数控车床、普通卧式车床以及回转类加工工位的装夹需求，是轴类、盘类、套类零件车削加工中最常用的机床附件之一。在实际产线里，棒料送料后需要快速完成对中与夹紧，法兰类坯料要靠端面定位后承受断续切削力，薄壁套料又不能因夹持力过大产生变形，卡盘的结构合理性直接决定了工件的同轴度、加工节拍和操作安全性。

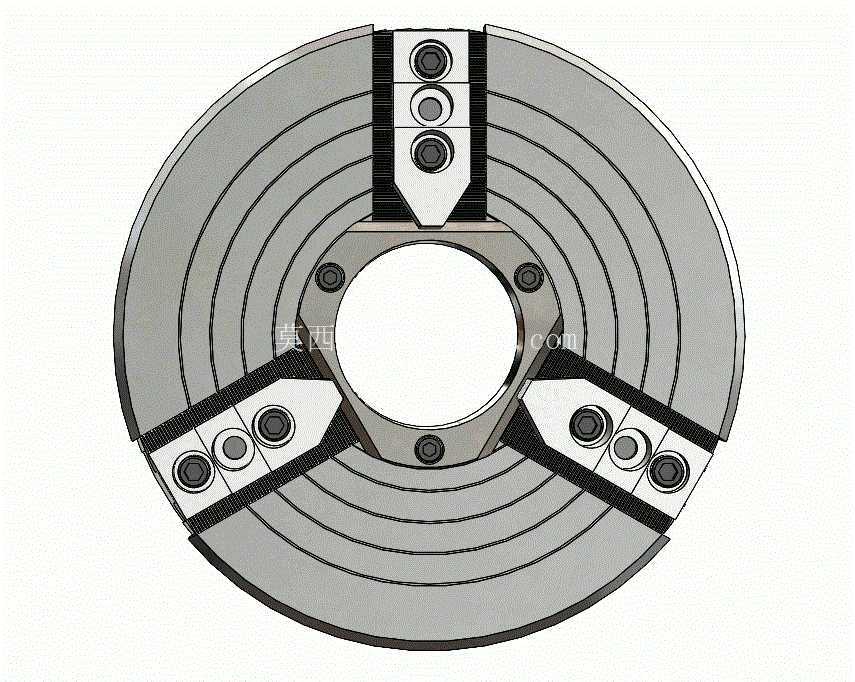

　　从结构上看，盘体采用圆盘式本体，中心设置贯通孔，便于长棒料穿过主轴孔进行送料和加工，这一布局在数控车床上尤为实用。三个卡爪沿圆周120度均布，通过内部平面螺纹或楔式驱动机构实现同步径向移动，从而完成自定心动作。模型中卡爪分为基爪与上爪两段，上爪通过螺栓紧固在基爪上，可根据工件直径范围更换正爪或反爪：正爪用于夹持较小直径的外圆，反爪张开后可夹持较大尺寸的盘件外沿。卡爪表面的阶梯和齿纹用于增加摩擦并适应不同直径档位，调节螺钉则用于微调爪位和补偿磨损。

　　驱动方式上，这类中孔径三爪卡盘常与主轴后端的回转油缸或气缸配合，通过拉杆带动盘体内楔心套轴向移动，再由斜面把轴向力转化为三个卡爪的径向夹紧力。相比手动扳手卡盘，液压驱动在批量加工中夹紧力稳定、动作迅速，操作者只需控制脚踏开关即可完成松紧，显著缩短上下料时间。建模时需要把楔心套的斜面角度、基爪T型槽配合、拉杆连接螺纹以及盘体与主轴前端的安装接口关系表达清楚，这些配合面正是运动传递和受力承载的关键。

　　安装边界方面，卡盘后端通过止口和法兰与车床主轴前端对接，常见连接形式包括短锥法兰、C型凸轮锁连接或D型凸轮锁连接，盘体上的安装螺栓孔分布圆、定位止口直径和端面跳动要求都要与主轴规格匹配。设计盘体时需控制外径与最大回转直径的关系，避免卡盘在旋转或刀塔换位时发生干涉；中心通孔直径决定了可通过棒料的最大规格；卡爪行程则决定了单件装夹的直径适应范围。模型在外形上还原了环形盘体、放射状加强筋、均布紧固螺钉以及三爪组件的装配关系，端面的环形槽既减轻重量，也为排屑和清理提供空间。

　　功能特性上，三爪同步运动带来的自定心能力可以减少人工找正时间，适合规则圆截面零件；120度均布夹持使受力相对均衡，配合适当的夹持力能够满足粗车、精车和钻镗等工序。对于粗加工，应重点校核盘体、卡爪和楔紧机构在最大切削力矩下的强度与自锁性能；对于精加工，则需关注卡爪的重复定位精度和夹紧力控制，避免工件被夹伤或产生弹性变形。实际使用中还会通过镗削软爪的方式获得与工件直径匹配的夹持弧面，以提高接触面积和同轴度。

　　建模思路围绕装配关系和运动逻辑展开：先建立盘体回转基准，再确定中心通孔、后端止口和螺栓孔分布；随后布置三个均布卡爪组件，表达基爪、上爪、压板、螺钉和调节销的位置；内部补充楔心套、平面螺纹或滑块机构，使径向开合动作具备结构依据。外观上保留金属盘体的环形轮廓、黑色爪部组件和紧固螺钉细节，便于在装配评审、夹具选型和机床布局时直观判断尺寸边界。工程应用中，这类模型可用于检查卡盘与刀具、尾座、送料机和工件之间的空间干涉，也可作为夹具设计人员绘制卡盘连接法兰、选择回转油缸和设定夹紧参数的参考。

　　需要注意的是，三爪卡盘更适合圆形、正三边形或六边形成型坯料的快速装夹；对于偏心件、不规则铸件或需要多工位独立调整的场合，则应考虑四爪单动卡盘或专用夹具。盘体转速上限与材料、平衡精度、卡爪重量和夹紧状态相关，高速回转时必须确认卡爪处于安全行程内并完成动平衡校验。日常维护中，铁屑进入卡爪滑动面会造成卡滞，润滑脂老化会增大夹紧力损失，因此模型中体现的滑槽、螺钉和拆装接口也对应着现场清理、润滑和更换易损件的实际需求。整体来看，该结构把定位、夹紧、回转贯通和机床接口集中在一个紧凑圆盘内，是数控车床完成回转体加工的核心工装部件。
