六轴桥式石材切割加工中心整机结构

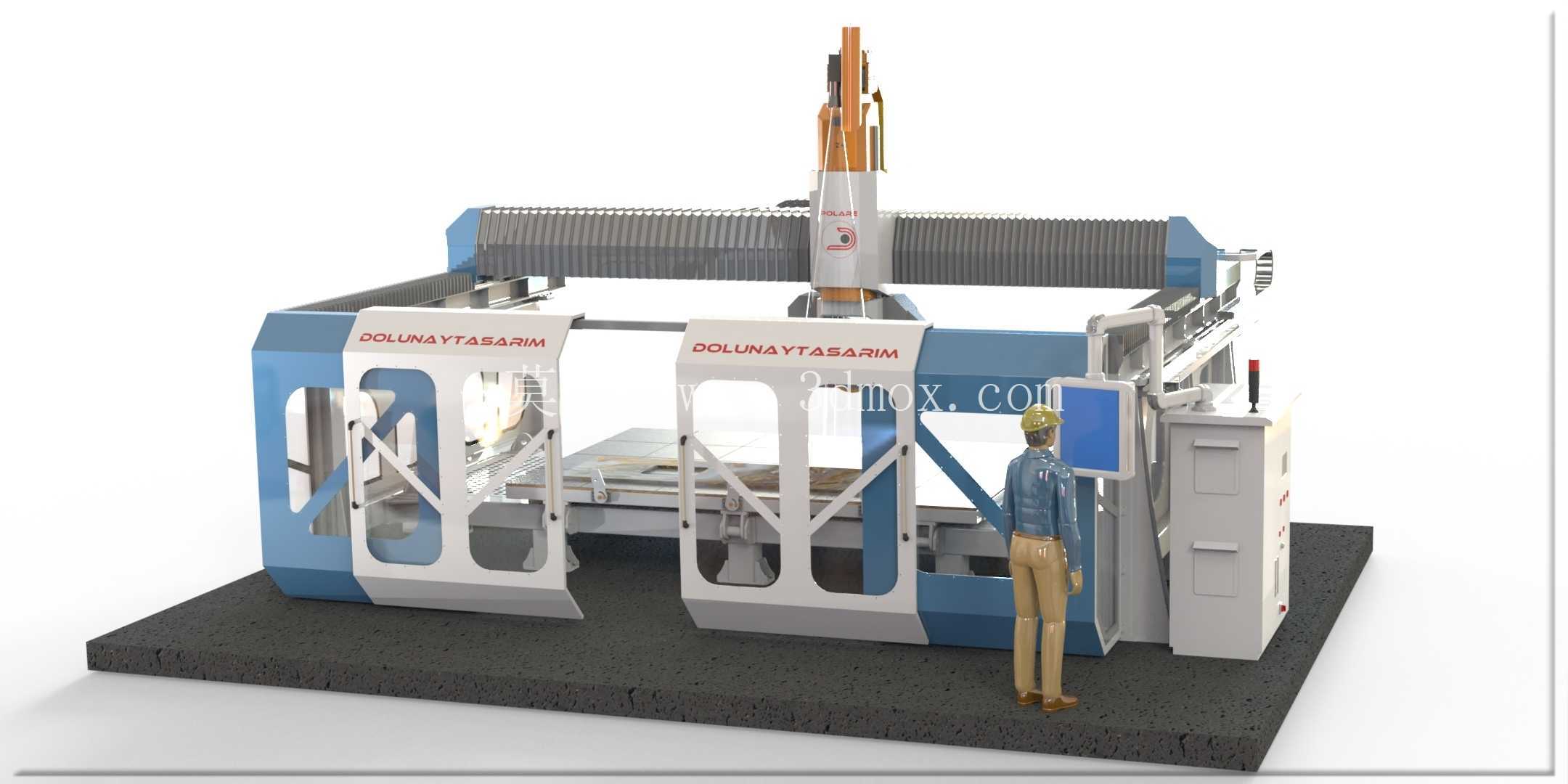

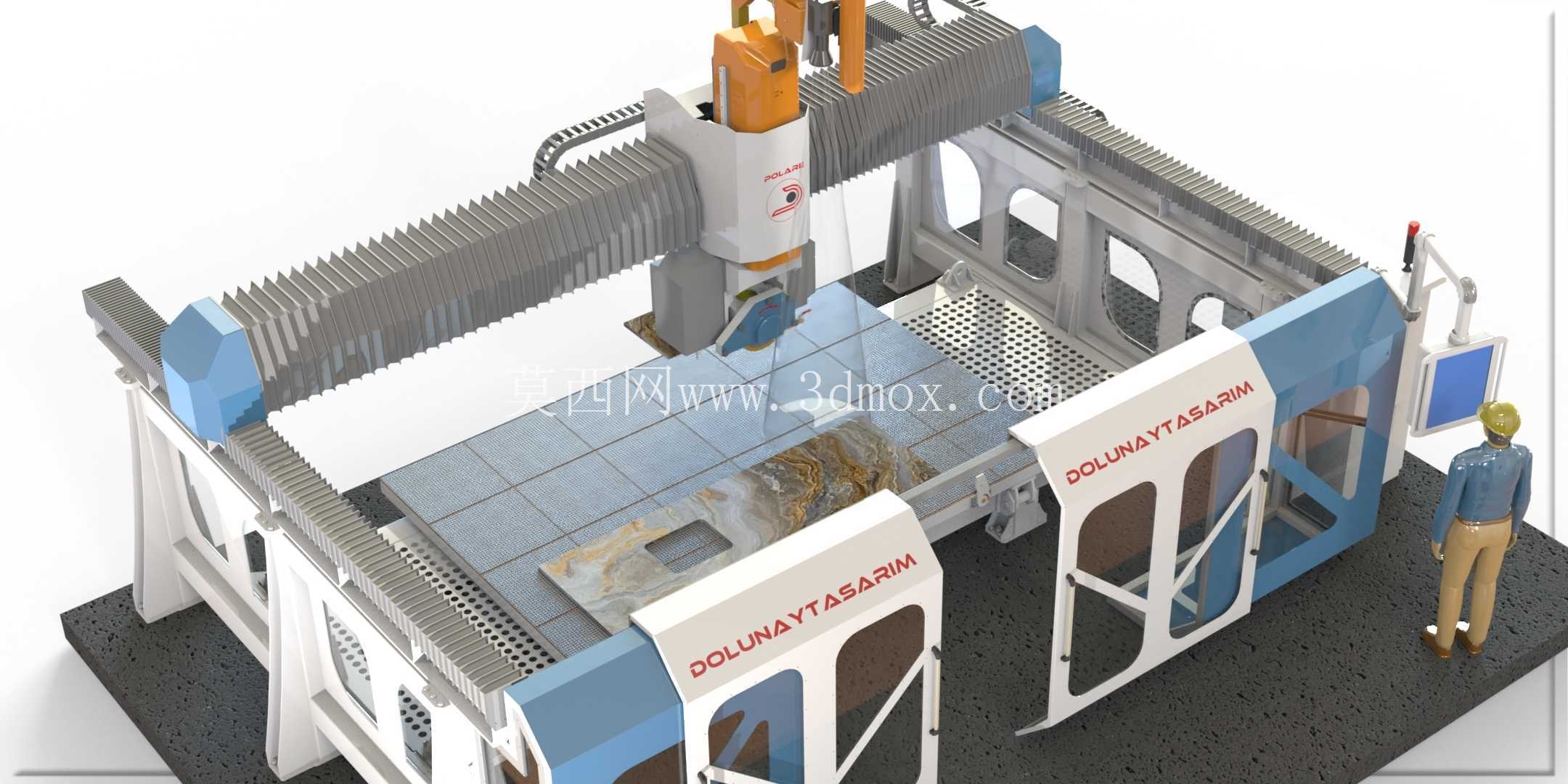

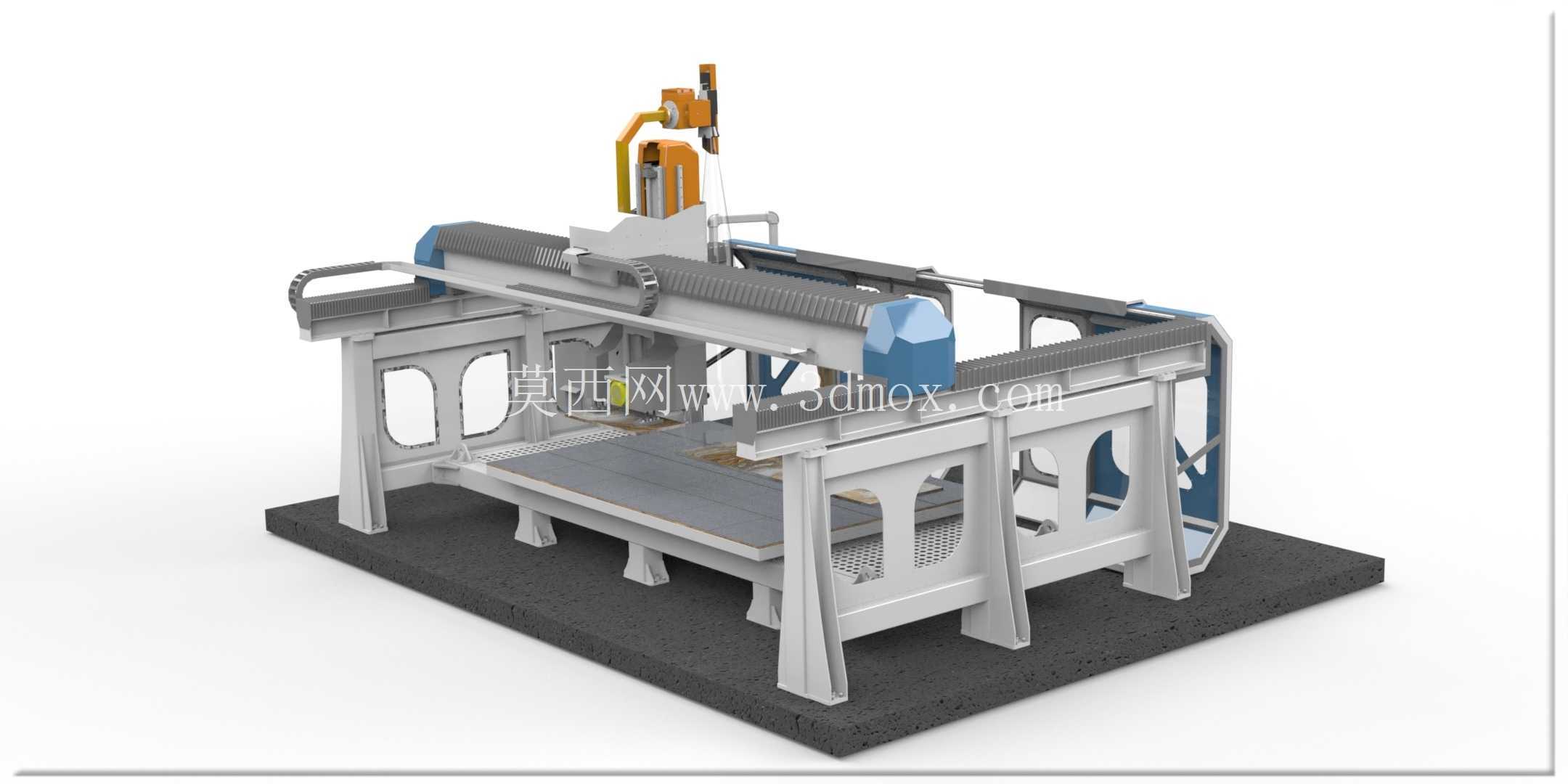

　　该设备面向大理石、花岗岩等硬质板材的深加工车间，采用桥式龙门布局完成大板上料后的铣削、切边、开孔、轮廓修形与异形面加工。整机以厚重底座作为安装基准，床身平台承担石材工件重量并抑制切削振动，两侧立柱与横梁形成稳定的门式框架，横梁上布置可横向移动的滑枕组件，竖直主轴单元沿Z向完成进给，配合工作台或主轴端的旋转、摆动自由度，实现六轴联动加工路径。

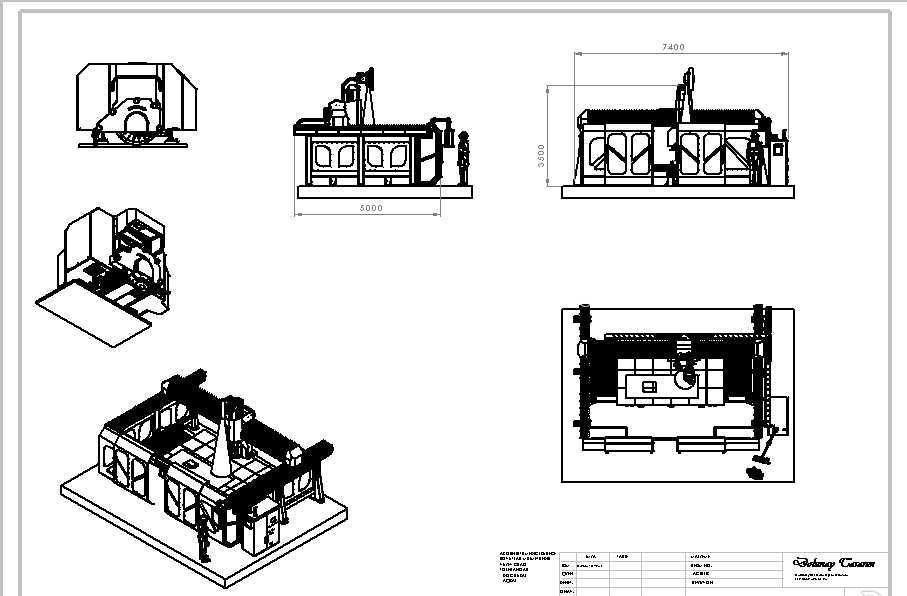

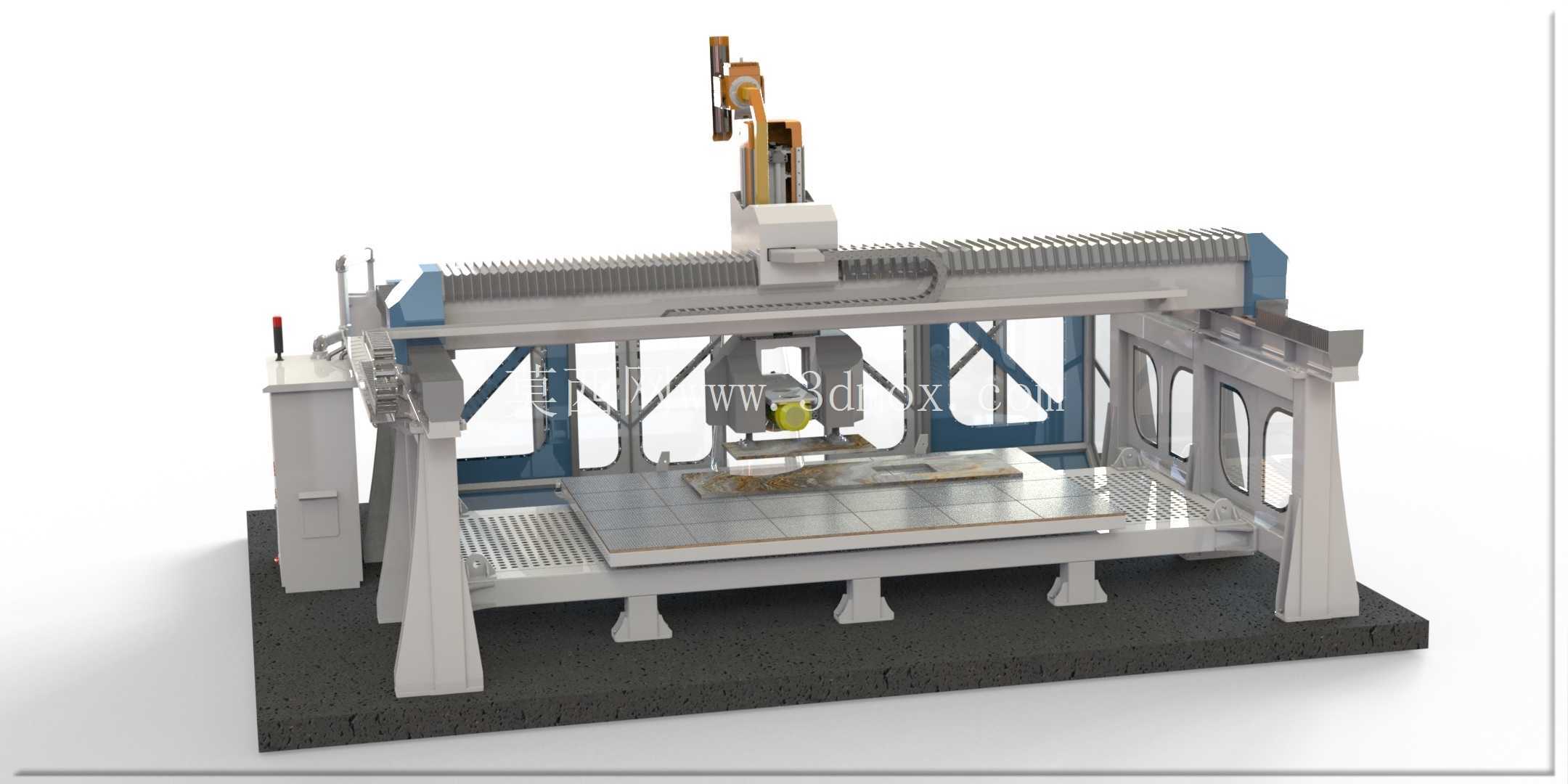

　　从现场布置角度看，设备需要预留大板吊装、叉车转运和人员操作维护空间。底座轮廓决定设备的最小占地边界，两侧防护门开启时应保证刀具、吸盘、夹具和板件能够顺利进出；横梁移动至极限位置时，主轴、拖链和管线不得与厂房立柱、除尘管道或行车吊钩发生干涉。模型中保留了控制柜、操作屏、警示灯、检修门和外部管线位置，便于在产线规划阶段校核电气柜开门距离、操作站位以及维护通道。

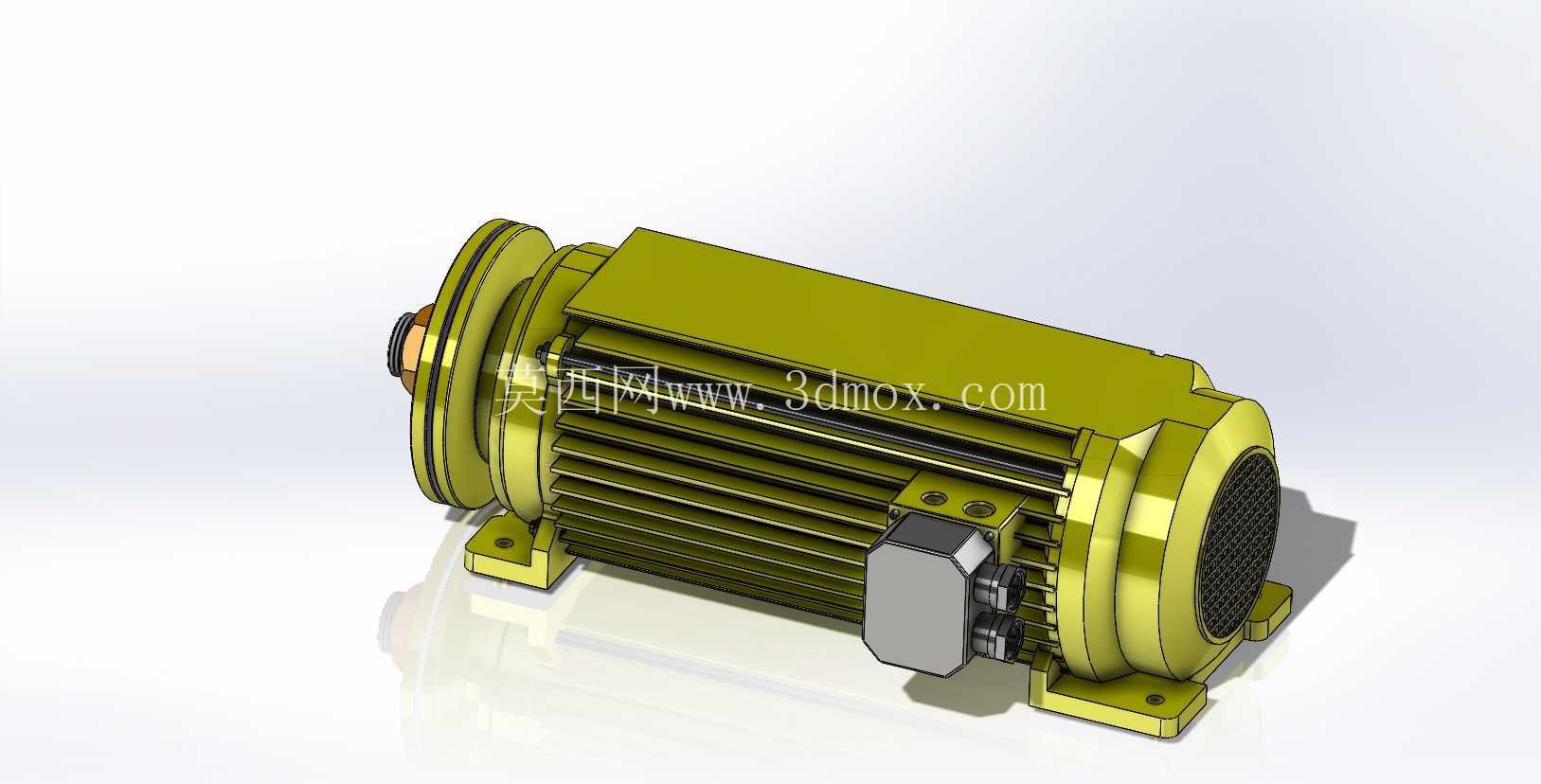

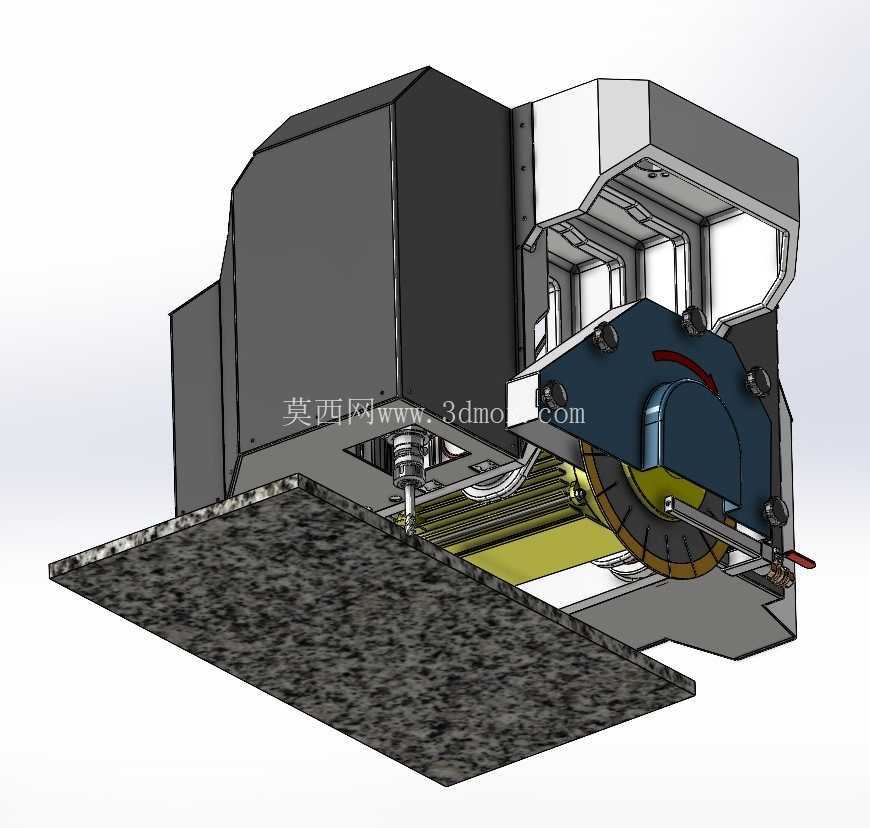

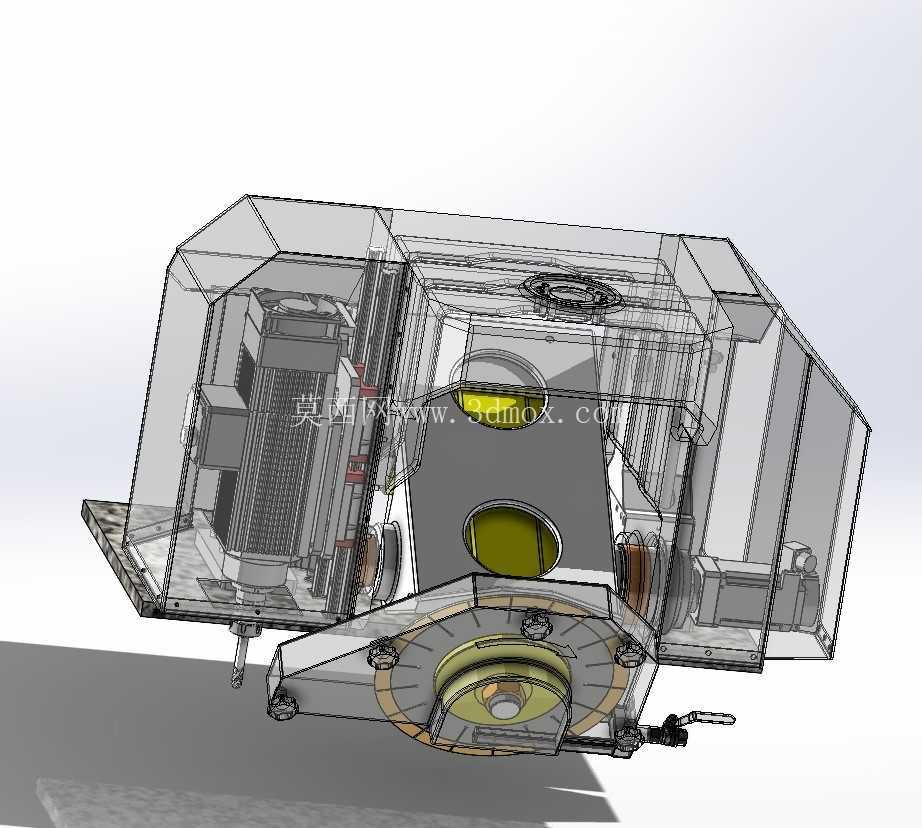

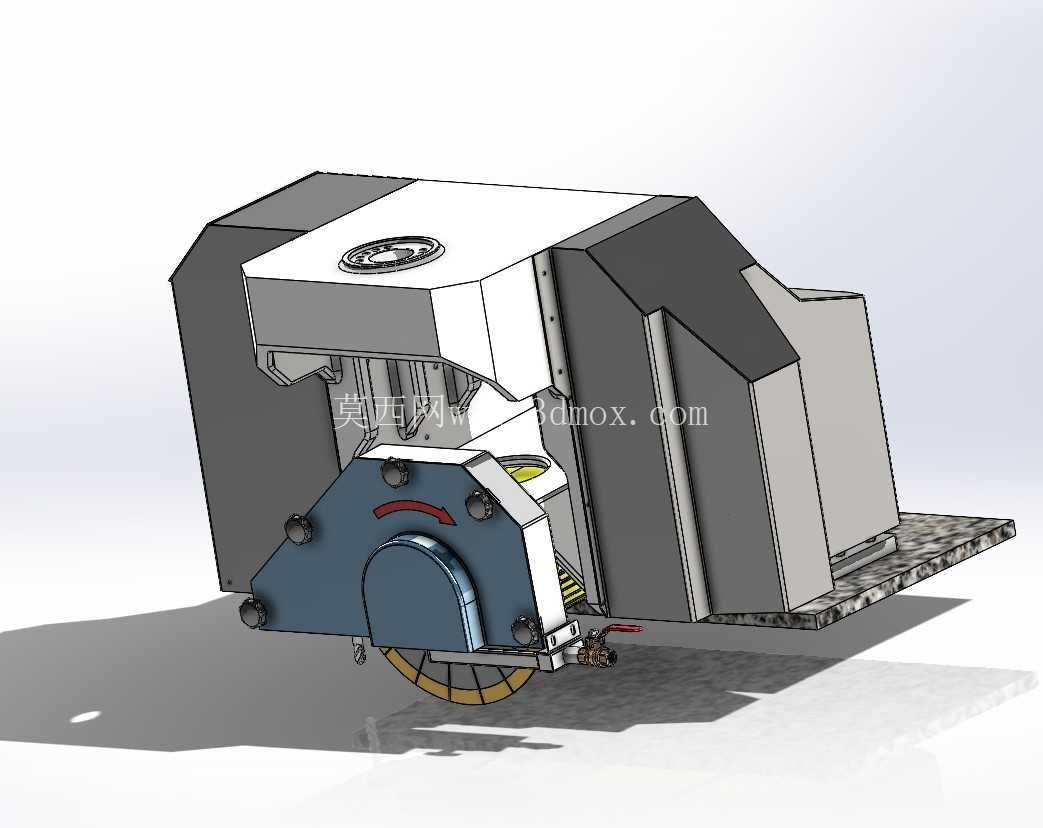

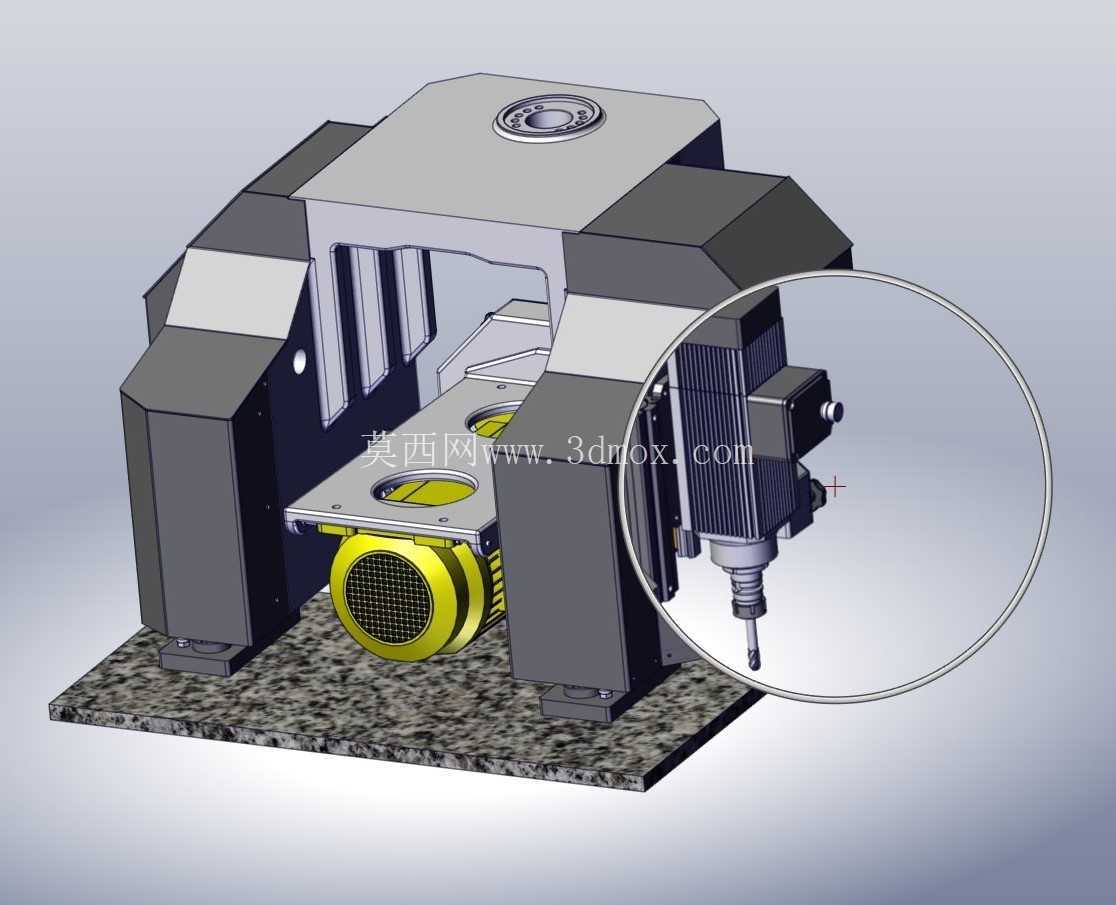

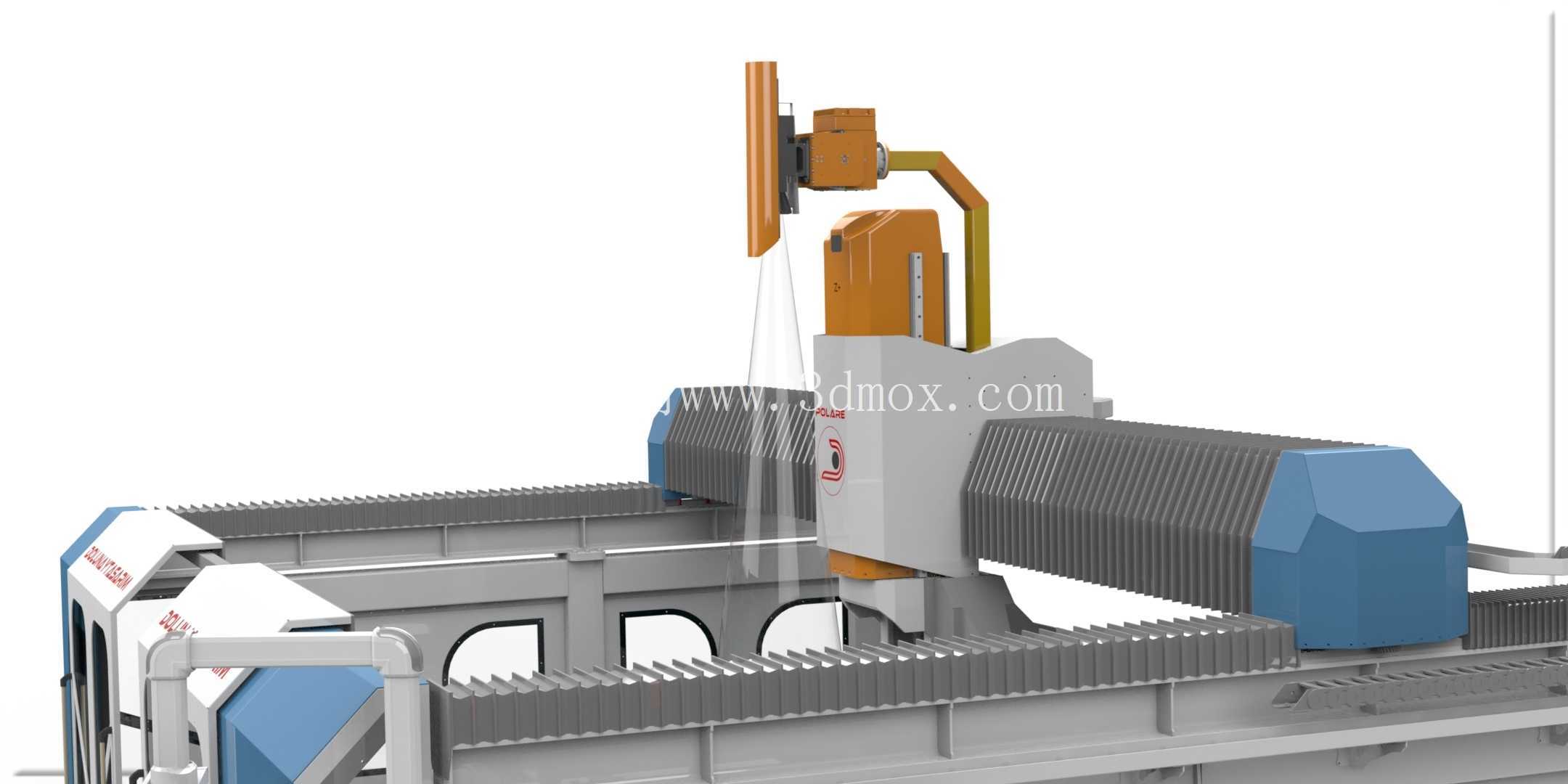

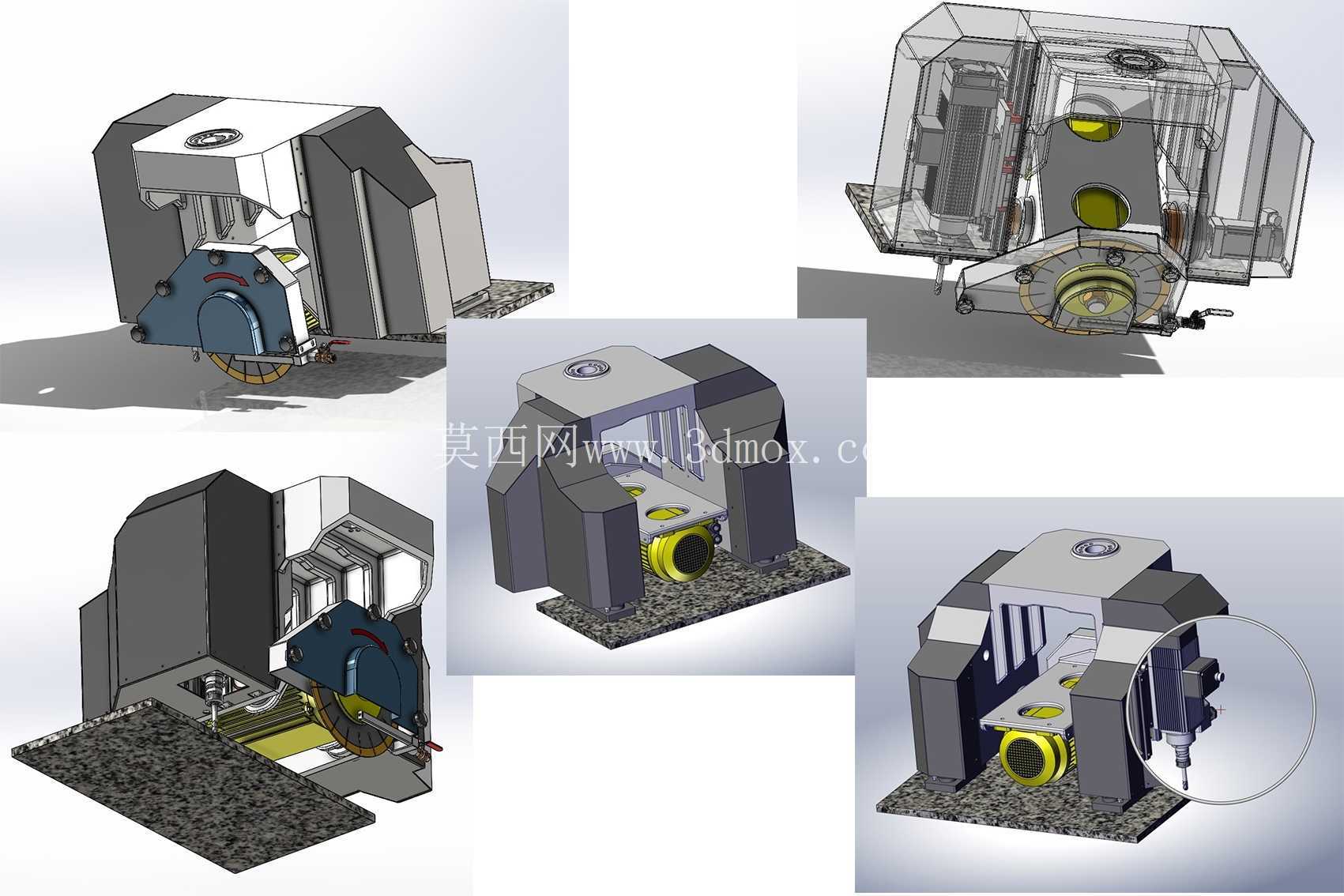

　　结构设计上，桥式横梁承担主要横向载荷，其截面刚度直接影响锯切和铣削时的刀位稳定性。立柱与底座之间采用高刚性连接，防护框架既承担安全隔离作用，也为导轨、拖链和传感元件提供安装参照。主轴滑枕部分集中体现Z向进给与切削执行功能，端部可根据工艺配置锯片、铣刀或磨具；多轴回转结构则使刀具相对石材表面形成可变角度，适合台面板开孔、边缘倒角、弧形线条和复杂装饰构件加工。

　　设备实际用途集中在石材加工厂、厨卫台面生产线、建筑装饰构件车间和墓碑异形加工区域。普通桥式切割设备多以直线裁切为主，而该结构通过多轴配置扩展了三维加工能力：平板原料就位后，可先完成外轮廓分切，再执行盆孔开孔、边角修型、斜面抛光前序加工等动作，减少工件在不同设备间的二次搬运。对于大尺寸石板，桥式框架的跨距设计能够覆盖较宽工作台面，避免多次装夹带来的定位误差。

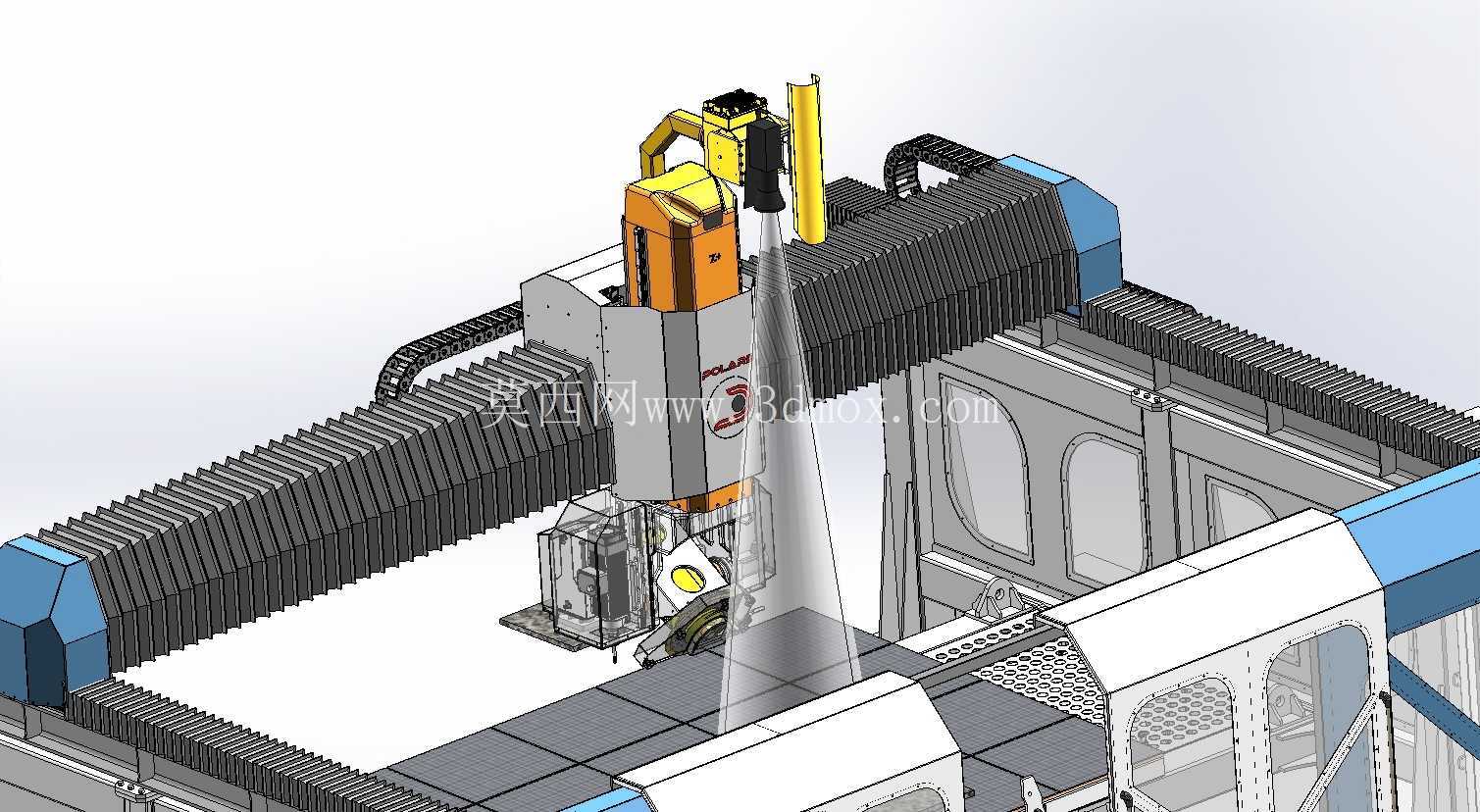

　　建模时需要重点表达导轨副、传动件、防护罩、主轴箱体和龙门梁柱之间的装配关系。横梁沿床身纵向运动，切割头沿横梁横向运动，滑枕沿竖直方向进给，这些直线轴的行程范围决定可加工板件的最大长宽尺寸；旋转轴和摆动轴的角度范围则决定复杂斜面、倒扣轮廓和侧向加工的可达性。防护门采用框架式透明观察区域，既满足加工过程中的飞溅防护，也便于调试人员观察刀具状态。

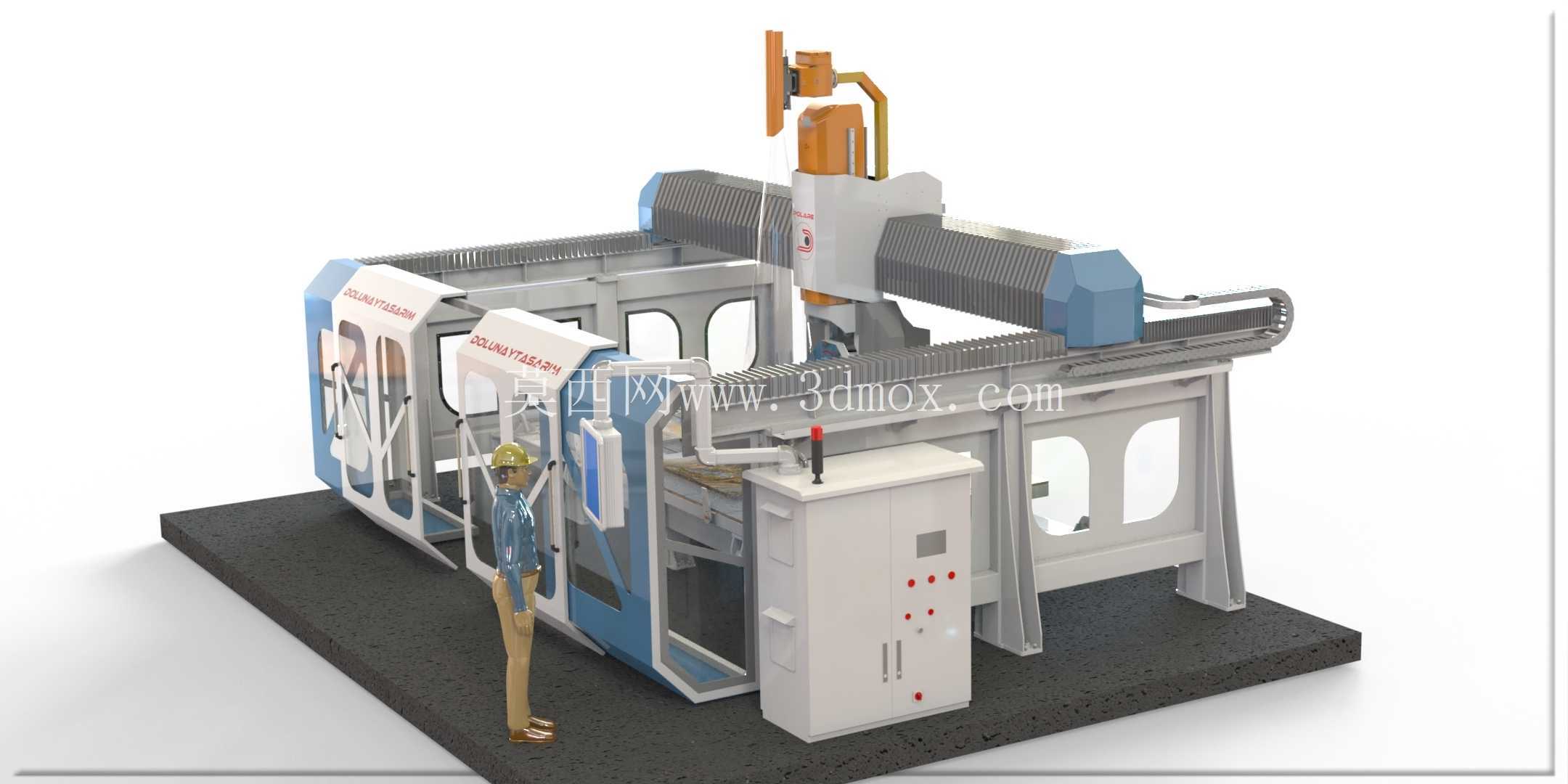

　　安装边界方面，底座应落在平整且承载能力足够的混凝土地基上，设备周边需考虑石板暂存区、冷却水回收、废渣冲洗和除尘接口。控制柜布置在机身侧方，操作屏朝向人工上下料位置，警示灯位于可视范围内。管线拖链沿运动部件敷设，模型呈现的弯曲半径和走线方向可用于检查高速往复运动中的拉扯风险。

　　从结构工程师视角看，这类设备的核心不只是搭建龙门外形，而是让切削力、运动行程、防护空间和维护动作在同一套三维布局中闭合。梁柱截面、主轴悬伸、工作台高度、门板开启角度和控制柜位置都会影响最终使用效率。该整机模型完整呈现了桥式石材加工中心的主体框架、执行机构、防护系统及人机操作区域，可用于设备方案评审、产线布局校核、机构运动分析和非标专用机床改型设计参考。
