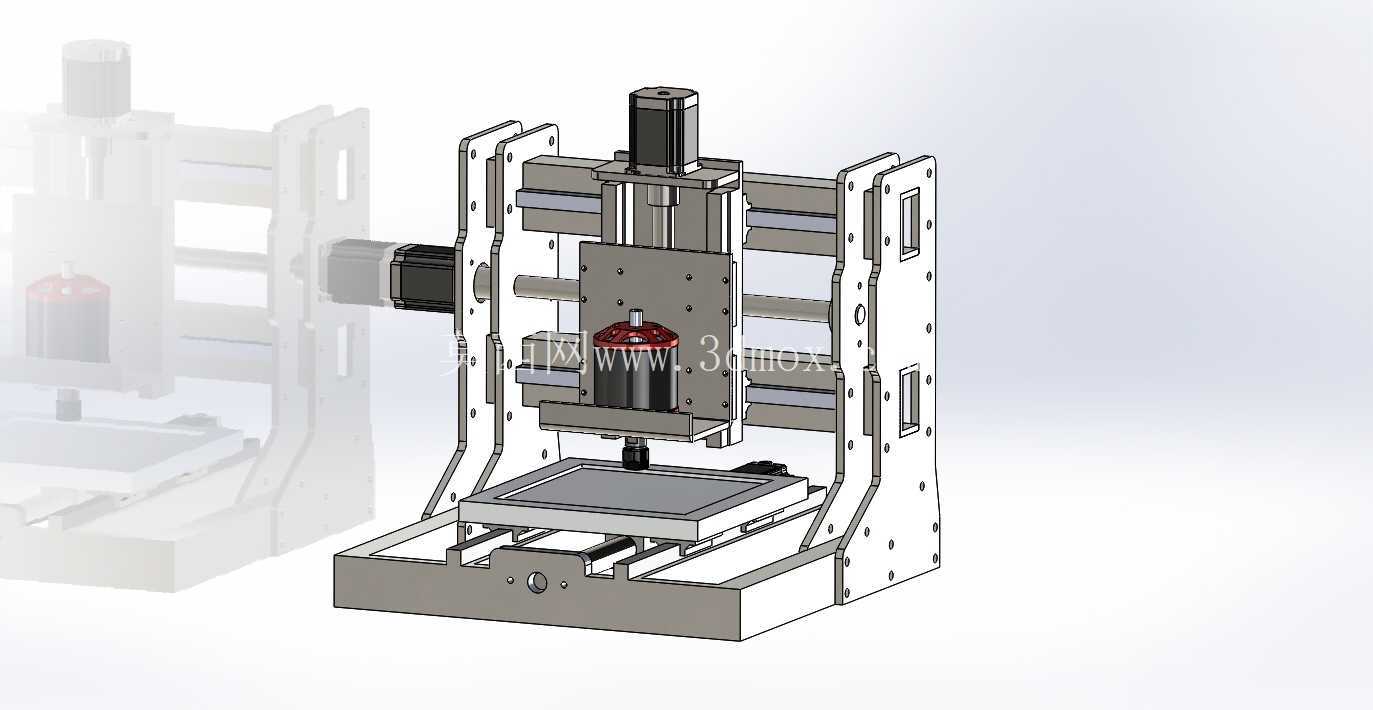

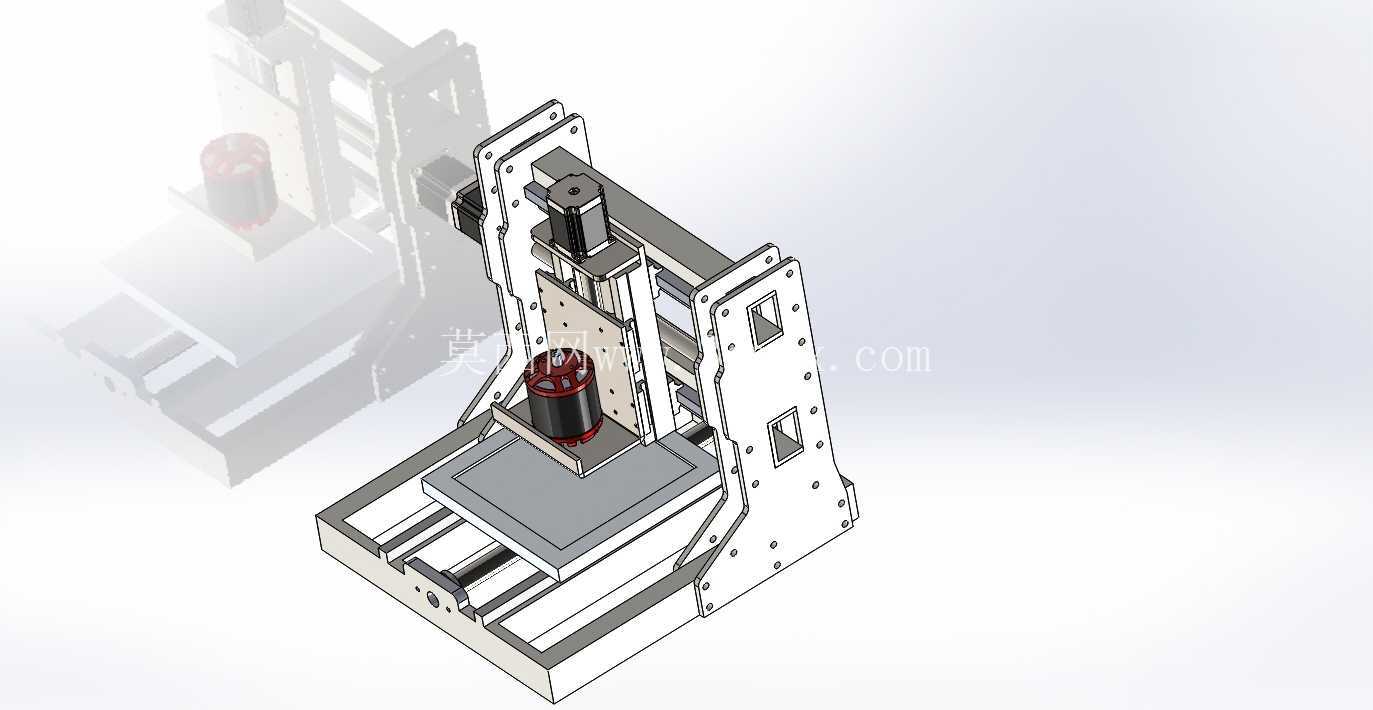

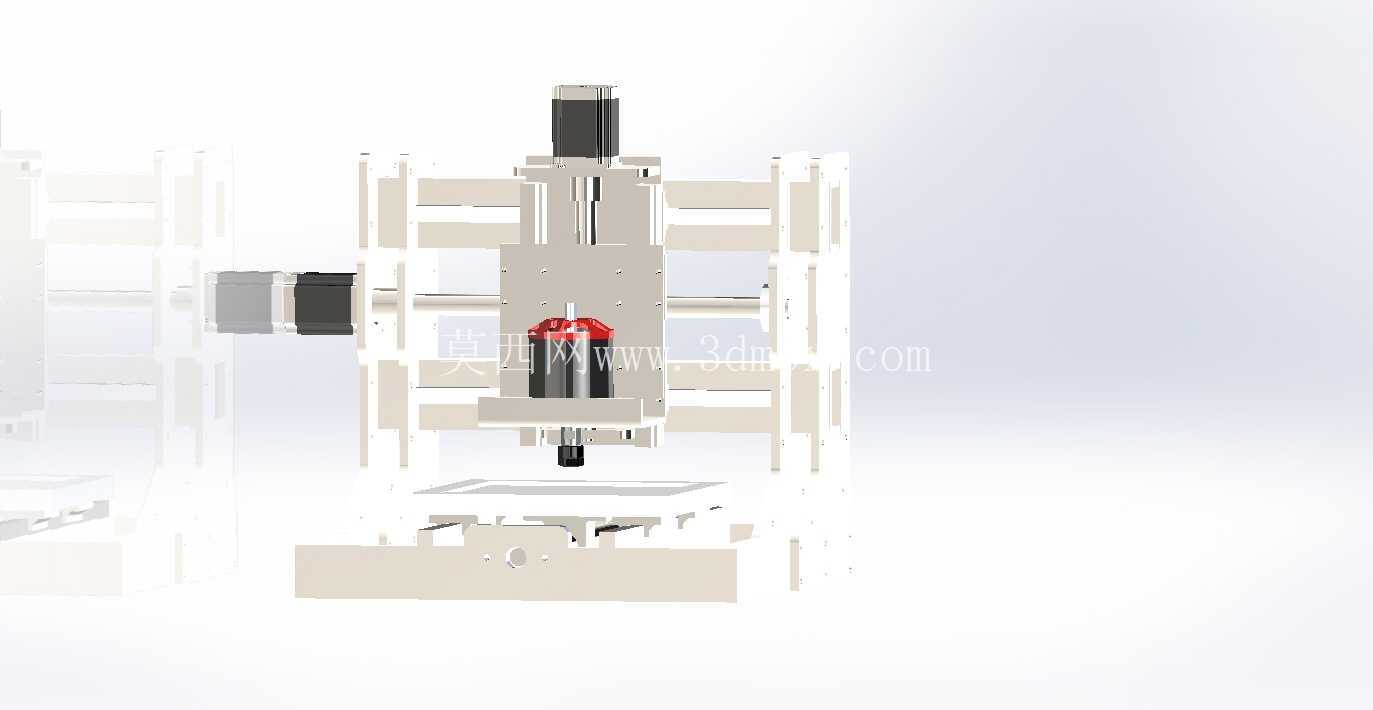

  这套小型三轴数控铣床面向桌面级加工场景,结构采用龙门式布局,整机由床身底座、十字滑台、立式Z轴滑枕、主轴单元、步进驱动系统和防护安装件组成,适合在教学实训、小批量零件试制、模型工作室、五金维修和个人加工环境中完成平面铣削、开槽、钻孔、轮廓雕刻以及轻量切削任务。设备的加工行程控制在200mm、200mm、100mm量级,能够覆盖铝件、塑料件、软钢件、木材和复合材料的常见加工需求,尤其适合夹具小件、面板样板、工艺标牌、教学样件和非标零件的快速成型。

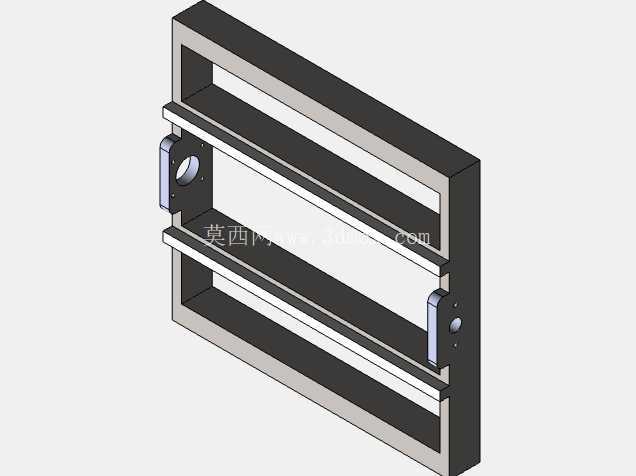

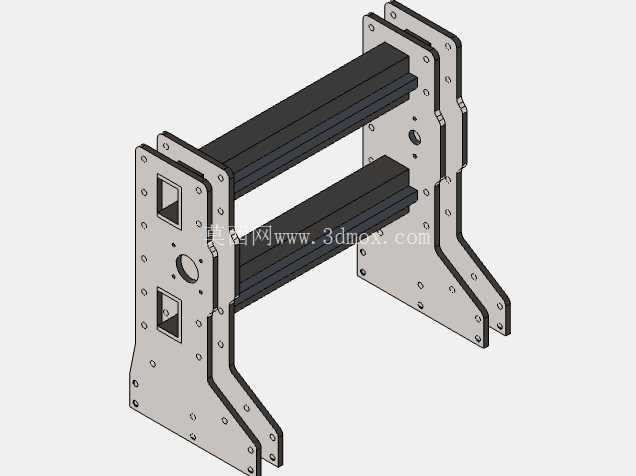

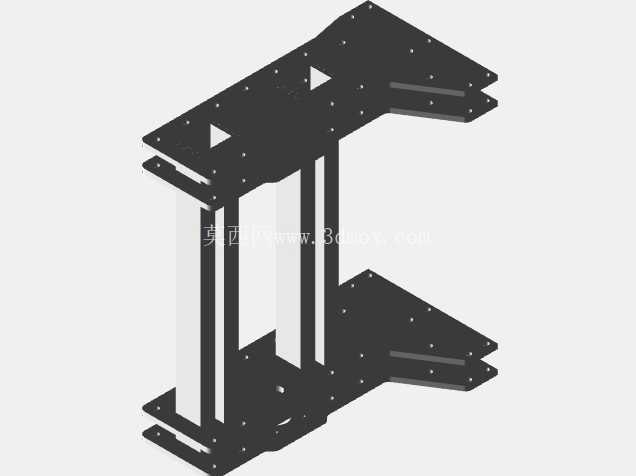

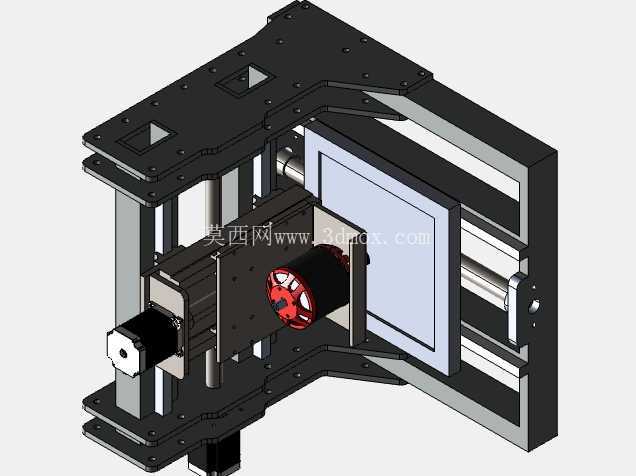

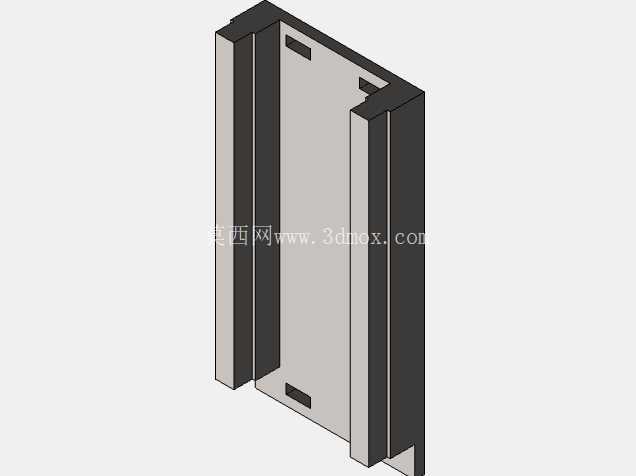

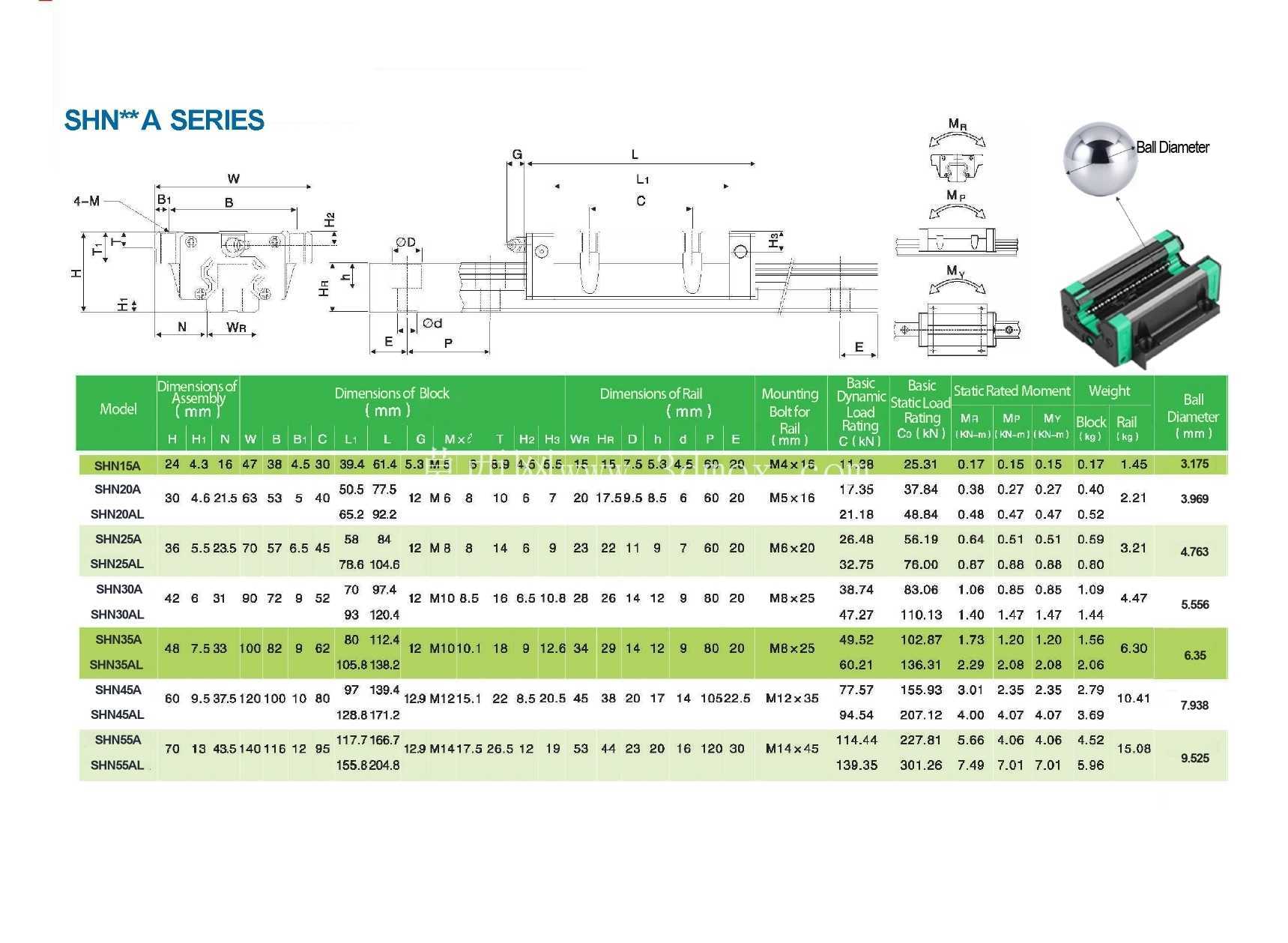

  从结构布置看,底座承担整机刚性基准,下部采用框架式支承并预留安装孔位,便于将设备固定在工作台或减振支架上。XY方向通过十字滑台叠层实现,运动件沿直线导轨方向传递载荷,丝杠与步进电机连接后完成进给;Z轴布置在龙门横梁前方,主轴滑枕沿竖直导轨上下运动,刀具进给路径短,重力方向的受力传递直接。立柱与侧板采用对称式立板结构,既为Y轴运动提供支承,也承担主轴切削时产生的倾覆力矩。该类布局在小型设备中较常见,优点是占地面积小、观察角度开阔、装夹工件方便,同时便于维护丝杠、导轨和限位组件。

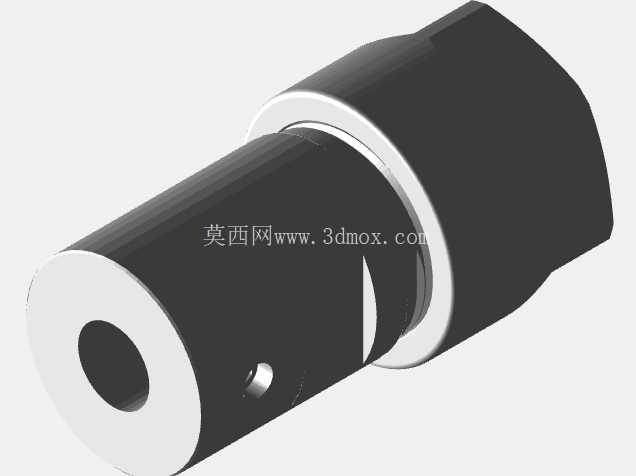

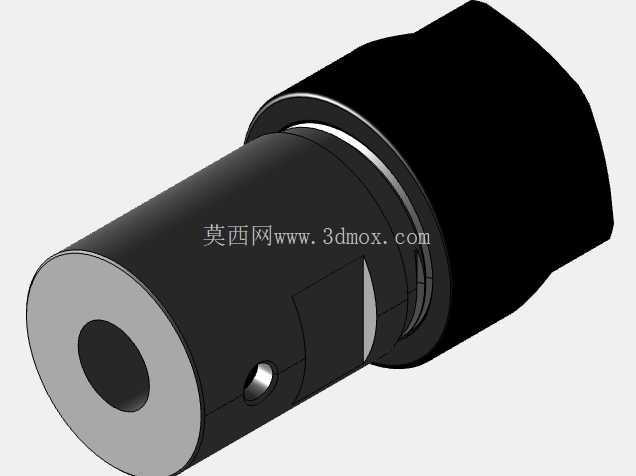

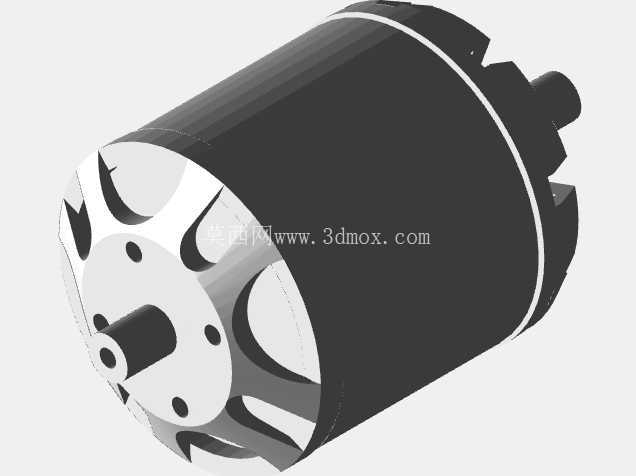

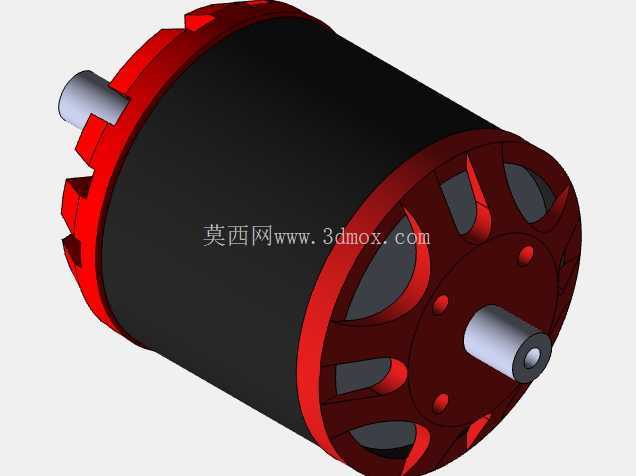

  主轴部分采用C80100无刷电机方案,输出端配置ER16卡盘,可夹持较小规格的铣刀、钻头和雕刻刀。主轴最高转速可达到6000rpm,峰值功率约7kW量级,峰值扭矩参数按10Nm考虑,能够满足高转速轻切削与低转速大进给之间的切换。实际选型时需要注意,峰值功率并不等同于长时间连续切削功率,铝、塑料等材料可采用较高转速和较快进给,钢件加工则应降低切深、控制刀具悬伸,并配合冷却或吹气排屑。ER16夹头的换刀方式简单,适合频繁更换小直径刀具,但夹持范围和刀柄刚性有限,不宜用于重载粗加工。

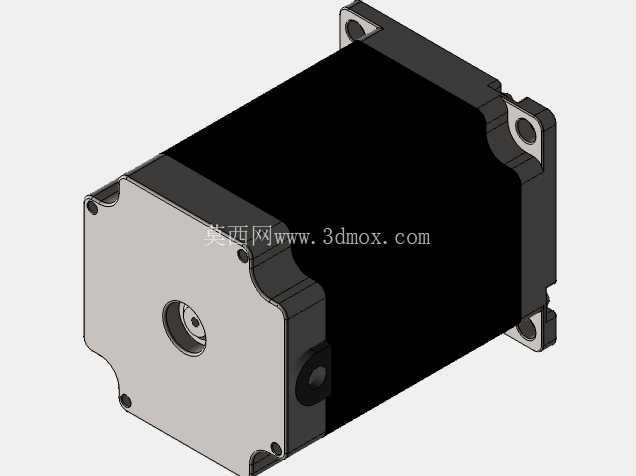

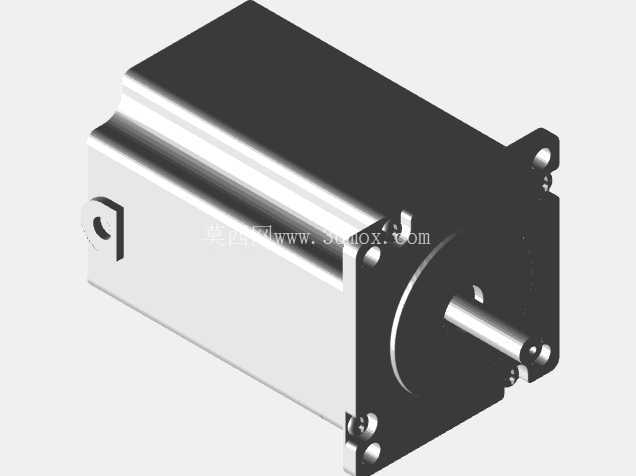

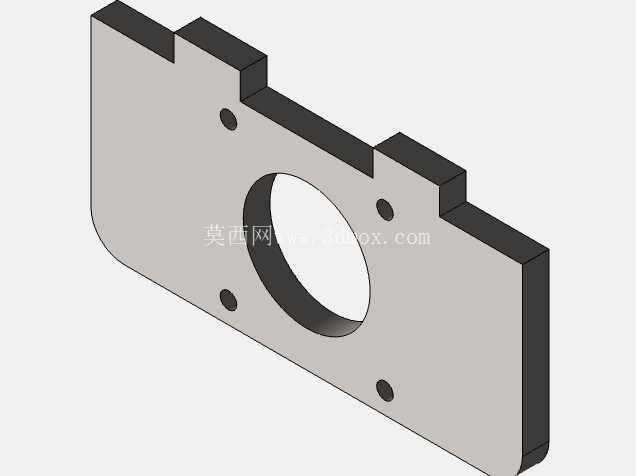

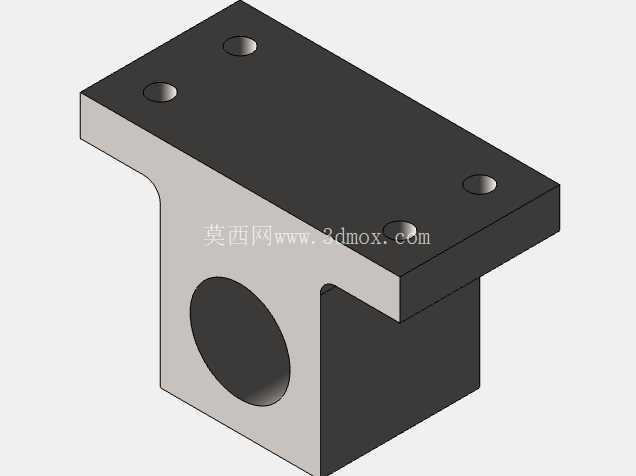

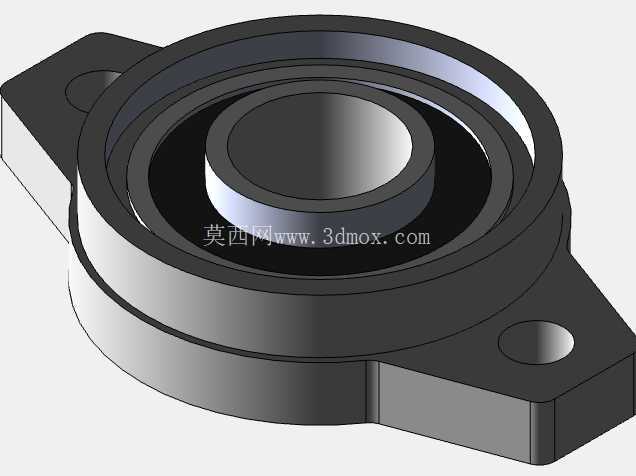

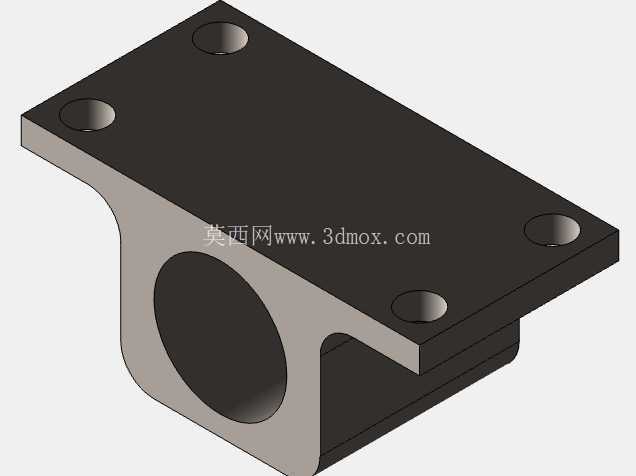

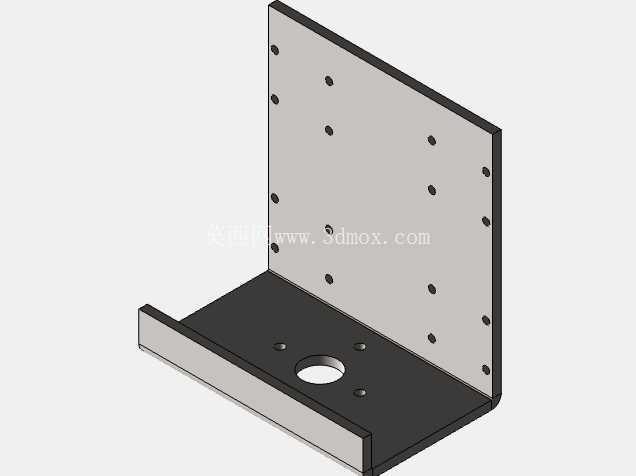

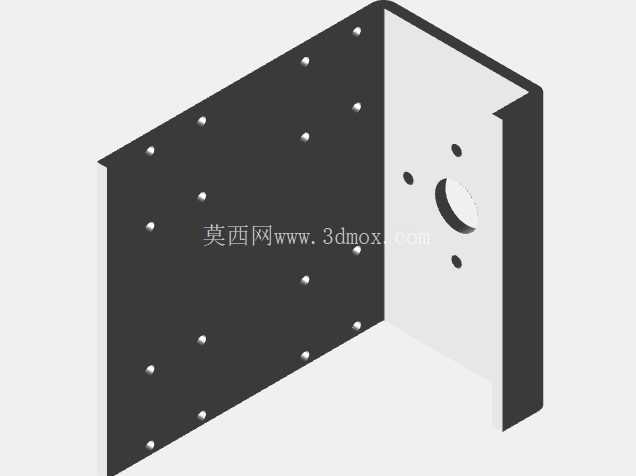

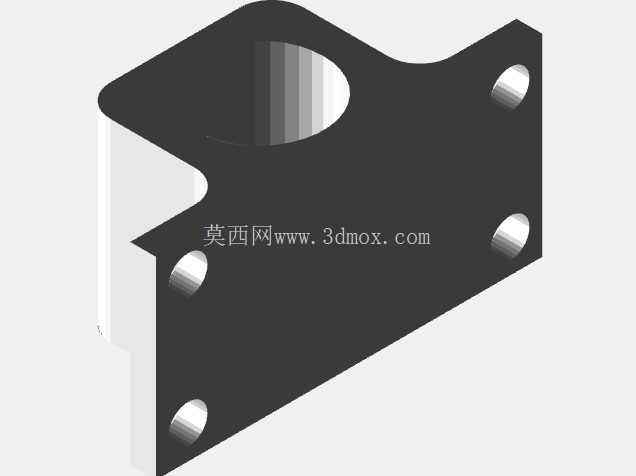

  进给系统采用nema23规格步进电机,单台电机保持扭矩约2.2Nm,分别驱动X、Y、Z三个轴。步进电机在低速时定位稳定、控制成本低,配合Mach3一类运动控制方案即可实现G代码加工。对于桌面铣床而言,nema23电机在安装尺寸、扭矩储备和驱动复杂度之间较为平衡:过小的电机会在切削抗力增大时失步,过大的电机则会增加运动件质量和机架负担。设计中需要重点校核电机座、联轴器、丝杠支承座和螺母座的同轴度,任何装配偏摆都会转化为进给阻力、噪声和定位误差。

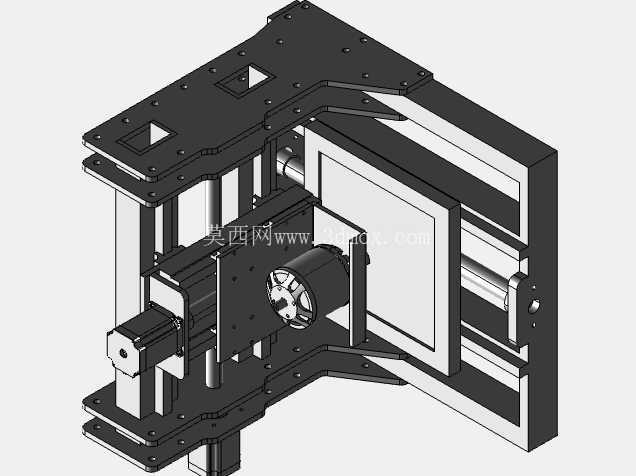

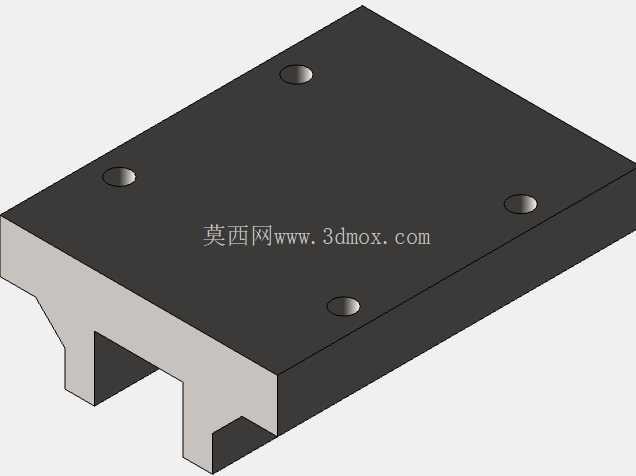

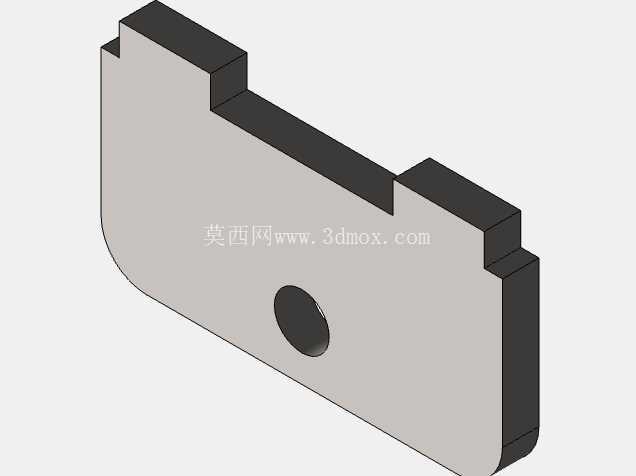

  建模时应把整机拆分为机架焊接或钣金装配体、导轨滑块装配体、丝杠传动装配体、主轴安装组件、电机座组件、工作台组件和外围附件几个层级。床身立板上的长槽、减重孔和螺栓孔不仅影响外观,也直接关系到装配调节余量。导轨安装面需要给出平直度要求,丝杠轴线应与导轨运动方向平行;Z轴主轴中心应尽量靠近导轨支承中心,以减小刀具端受到切削力后形成的弯矩。工作台面位于十字滑台上方,装夹区域应保留压板、平口钳或简易夹具的安装空间,周边不能与龙门立柱、主轴外壳和拖链发生干涉。

  安装边界方面,这类设备适合放置在稳固的钢制工作台或铸铁支架上,背部和侧部需要预留电机、线缆、手轮及维护工具的操作空间。整机前方应留出上下料和清理切屑的位置,顶部需考虑主轴升高后的安全距离,底部应设置减振垫或固定孔。电控箱、驱动器和电源可不纳入主机本体,但三维布置时应预留线缆走向,避免拖链在全行程内拉扯。切屑和冷却液管理也应在结构阶段考虑:若主要加工木材、塑料,可采用吸尘或清扫方式;若加工铝件和钢件,则应在工作台周围增加挡屑结构,并控制液体进入导轨和丝杠区域。

  从使用角度看,该设备不是替代工业重型加工中心的设备,而是强调小尺寸、低门槛和灵活加工。它适合完成薄铝板开槽、塑料壳体修边、铜电极轻铣、木工浮雕、教学演示以及工艺验证。结构设计中应在刚性、成本、重量和可装配性之间取得平衡:板件过薄会导致振动明显,导轨跨距过小会影响稳定性,运动件过重又会牺牲加速度。通过对称立柱、加宽底座、合理布置导轨跨距、缩短主轴悬伸以及加强电机座和螺母座,可在桌面尺寸范围内获得较好的加工刚性。三维模型完成后,还应结合行程极限、刀具长度、夹具高度和工件最大厚度进行干涉检查,确保快速移动、回零、换刀和切削动作均不会碰撞。
