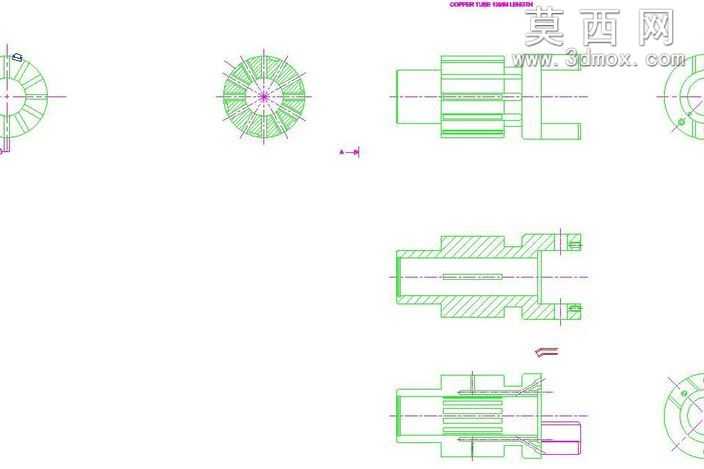

本套珩磨工具的设计围绕内孔精密加工的核心需求展开,在三维建模阶段严格遵循机械加工工装的设计规范,先通过基准轴与基准面的搭建确定工具整体的同轴度基准,保证后续装配后各部件的回转精度满足珩磨作业的要求。建模过程中对工具的核心工作段、连接定位段、夹持驱动段分别进行参数化绘制,每一段的直径公差、长度尺寸都参考珩磨工艺的加工余量、切削行程做了匹配设计,其中工作段的扩张结构采用了对称式的槽型布局,通过剖面视图可以清晰看到内部的进给联动结构,建模时对该部分的配合间隙做了精准控制,既保证扩张动作的顺畅性,又避免间隙过大导致加工时出现振纹。图纸中通过多视角的投影视图完整呈现了工具的外形轮廓与内部构造,左视方向的端面视图清晰展示了工作段磨条的圆周分布方式,均匀排布的结构可以保证珩磨时内孔各方向受力一致,避免出现圆度超差的问题;全剖视视图则完整呈现了工具内部的芯轴联动结构,建模时对芯轴的锥面配合角度、推进行程都做了参数化约束,确保扩张量可以精准控制,适配不同加工余量的内孔珩磨需求。材质选择上,工具的主体结构采用合金钢材质做调质处理,保证整体的刚性与耐磨性,工作段的磨条安装位预留了标准的粘接与定位结构,可适配不同粒度的珩磨油石,满足粗珩、精珩不同工序的加工需求。整体设计思路围绕实用性与加工精度展开,所有结构都经过装配干涉检查,不存在部件运动冲突的问题,连接部位的标准螺纹、定位台阶都采用通用机械标准,方便加工制作与后期的维护更换,能够直接用于内孔精密加工的工装配套,有效提升内孔加工的表面质量与尺寸精度。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 164.27 KB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD2010,效果图,其它,
- 软件分类 通用机械零部件
