2.2米底部进料工业搅拌涡轮结构

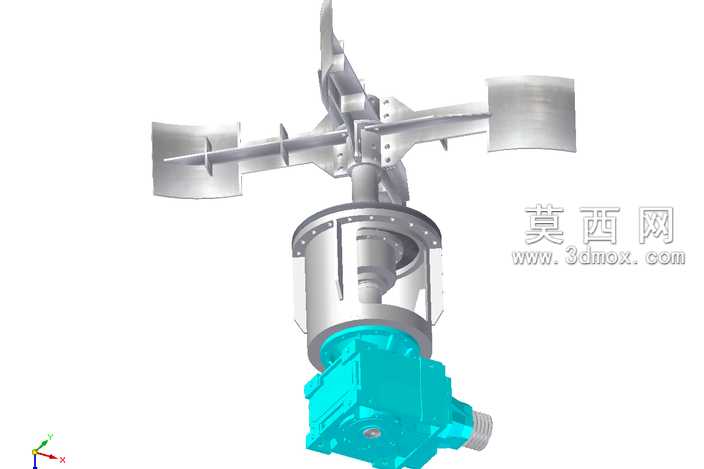

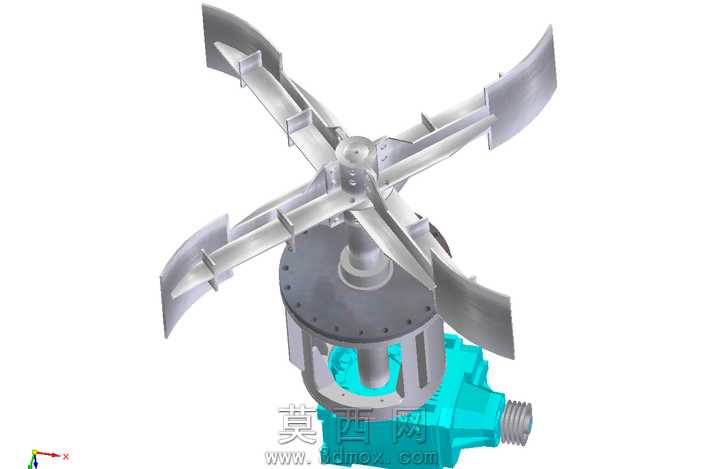

该模型为适配2.2米规格罐体的底部进入式搅拌涡轮组件，整体采用三维参数化建模完成，各部件间的装配关系完全遵循实际工业设备的安装逻辑，可直接用于结构校核与生产参考。建模过程中对涡轮叶片的曲面形态做了精准还原，四组主叶片采用后掠式弧形设计，边缘做了流线型修型，能够在搅拌过程中有效降低流体阻力，同时搭配横向布置的辅助剪切叶片，可在罐体底部形成强湍流区域，避免介质沉积，适配高粘度、含固体颗粒的混合工况。模型的动力连接部分做了细节还原，底部青蓝色的传动基座包含密封腔体、连接轴套与外接驱动接口，轴系部分做了同轴度约束，旋转部件与固定基座间预留了标准的密封安装间隙，符合工业搅拌设备的密封设计规范。材质渲染上，金属叶片与轴系采用哑光不锈钢材质，表面做了细微的拉丝纹理处理，还原工业金属的真实质感，传动基座部分采用工程塑料与金属结合的材质表现，区分不同部件的材质属性，渲染时添加了柔和的环境光，清晰展现叶片曲面的弧度变化与部件间的装配层次。设计思路围绕底部进料搅拌的工况需求展开，将涡轮的搅拌作用范围覆盖罐体底部全域，叶片的倾斜角度经过流体力学逻辑优化，既能够推动介质沿罐体轴向循环，也可产生径向的剪切作用力，提升混合效率，整体结构模块化拆分清晰，叶片、轮毂、轴系、基座均可单独拆分编辑，方便后续根据不同罐体参数做尺寸调整，适配多样化的工业搅拌场景。
