十字滑块式未对齐轴补偿联轴器结构

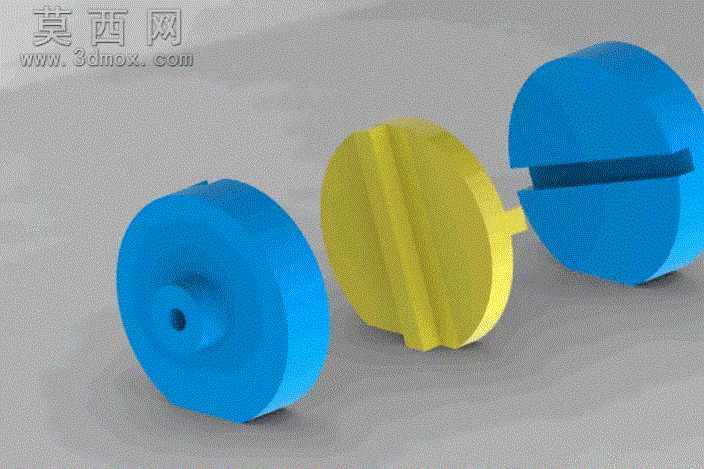

本作品为十字滑块联轴器三维建模成果，建模阶段以机械设计手册中奥尔达姆联轴器的标准尺寸参数为基准，先完成两侧半联轴器的基体结构绘制：左侧半联轴器设计为带中心安装孔的圆盘结构，中心孔用于与主动轴实现过盈或键连接，圆盘端面开设贯通式径向卡槽，卡槽的宽度、深度公差严格按照传动扭矩匹配的标准设定，边缘做微小倒角处理避免装配时出现应力集中；右侧半联轴器结构与左侧对称，同样为带轴孔的圆盘结构，端面卡槽方向与左侧卡槽呈90度垂直布置，保证中间滑块的安装适配性。中间十字滑块为核心传动部件，建模时将其设计为圆盘状结构，两侧分别设置与半联轴器卡槽匹配的凸起卡榫，两个方向的卡榫互相垂直，可分别嵌入两侧半联轴器的卡槽内，实现扭矩传递的同时，允许两轴之间存在一定的径向、角向不对中偏差，补偿安装误差或运行过程中的轴系偏移。材质渲染阶段，将两侧半联轴器赋予工程塑料材质，添加哑光蓝色涂层质感，调整表面粗糙度参数模拟工业常用尼龙联轴器的真实触感，中间滑块赋予亮黄色工程塑料材质，适当提高表面反光度，与两侧部件形成清晰的视觉区分，方便观察装配关系与运动逻辑。装配过程中严格按照实际装配顺序添加配合约束：先将中间滑块一侧卡榫与左侧半联轴器卡槽添加滑动配合，允许卡榫沿卡槽方向做直线滑动，再将另一侧卡榫与右侧半联轴器卡槽添加垂直方向的滑动配合，最终完成整体装配后添加旋转运动仿真，可直观演示联轴器在两轴存在径向偏移时的运行状态，验证其不对中补偿的功能特性。整体建模过程注重结构的工程实用性，所有尺寸均符合通用机械传动的设计规范，既可以作为机械设计教学的演示模型，也可直接用于小型传动机构的设计参考，清晰展现了十字滑块联轴器通过中间浮动滑块实现偏差补偿的核心原理，结构简洁无冗余设计，传动过程中无额外冲击载荷，适用于低速、中小扭矩的传动场景。
