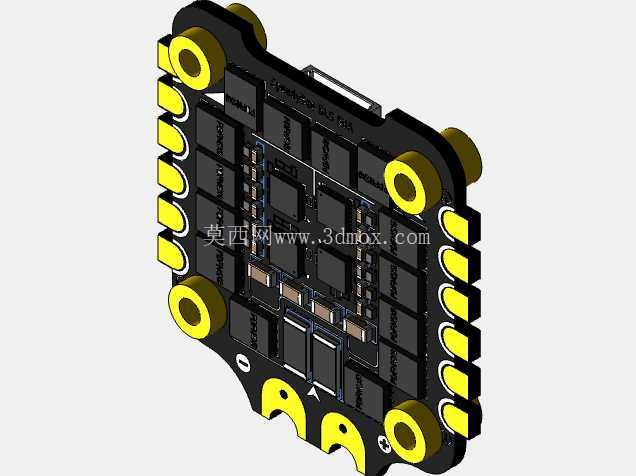

从实际装机视角看,这类四合一电调将四路无刷电机驱动电路整合在同一块PCB上,替代传统四个独立电调分散布线的方案,四路输出焊盘沿板体长边两侧依次排布,对应M1到M4四个电机的三相线焊接位,焊盘做了加宽露铜处理,能够承受大电流持续通过,边缘焊盘旁预留丝印转向标识,装机时可快速核对电机旋向与接线顺序,减少错焊概率。板体正面排布MOS功率管、驱动IC、电容阵列与主控芯片,功率器件沿板边分区布置,配合背面大面积覆铜散热区,飞行过程中借助旋翼下洗气流直接带走热量,无需额外加装厚重散热片,既控制板体自重,也避免散热片在炸机时磕碰脱落引发短路。在穿越机装机与飞控电调选型过程中,堆叠式四合一电调是整架飞行器动力链路里最核心的板级部件之一。该模型还原的是一块面向FPV竞速与花飞场景的50A四合一电调集成板,板体采用方形PCB布局,四角设置带黄色衬套的减震安装孔,孔位沿30.5×30.5毫米标准飞控堆叠间距布置,可直接匹配主流飞塔安装规范,上层可叠加飞控、图传、GPS等模块,下层朝向机架机臂方向留出焊盘空间。
板体顶部预留标准排针插座,用于和上层飞控实现电源与信号互联,板载BEC电路可输出稳定电压给飞控、接收机、图传等外设供电,省去外置分电板与额外降压模块的布线工作量。底部边缘设置电池电源输入焊盘,支持XT60等主流动力电池插头直接焊接,电源路径在PCB内部做加宽铜箔处理,降低大油门工况下的线路压降与发热。四角安装孔内嵌黄色柔性减震胶圈,胶圈凸出于PCB板面,堆叠锁紧时通过胶圈隔离飞控与电调、电调与机架之间的硬接触,过滤电机运转产生的高频振动,避免振动传递到飞控IMU传感器导致飞控姿态解算噪声增大、飞行画面出现果冻效应。
安装孔周边做了露铜接地处理,锁紧铜柱时可实现整塔电气连通,提升整机电磁屏蔽一致性,降低图传与遥控信号受功率电路开关噪声干扰的概率。板体边角做了圆弧倒角处理,边缘功率焊盘向外突出,既方便焊接操作,也在机架受到侧向撞击时让焊盘先于板体核心元件受力,降低PCB碎裂风险。板上还预留了LED指示灯、电流采样电阻与配置焊点,支持BLHeli_S固件调参,可通过飞控直通完成电调油门校准、进角调整、刹车设置等参数配置,适配不同KV值电机与螺旋桨搭配。
从结构设计逻辑来看,这块电调在布局上优先保证功率回路最短,输入电容紧邻MOS管布置,减小开关电源环路面积,降低电磁辐射;信号回路集中在板体中部靠近排针区域,和高压大电流路径保持物理隔离,避免动力线干扰微弱控制信号。外形尺寸严格遵循飞塔标准边界,板体长宽控制在常见35毫米级规格内,厚度仅包含PCB本体与两端元件高度,堆叠后整机重心集中在机架中心轴线附近,不会因为电调外凸导致飞行惯量增大。对于三维结构设计人员而言,建模时需要准确还原四角减震胶圈的突出高度、两侧焊盘的排列间距、顶部排针的针位定义以及板体表面元件的高度轮廓,这些尺寸直接决定装机时上层飞控能否平稳贴合、机臂相线能否无应力焊接、外壳与机架侧板是否会干涉元件。在花飞与竞速飞行场景中,这类集成电调既要承受持续大油门输出的电流负荷,也要应对频繁炸机带来的冲击振动,板体在元件选型、焊盘补强、安装减震三个维度的结构细节,都直接决定整机动力系统的可靠性与维护便捷性。
