穿越机F405V3飞控板简化结构

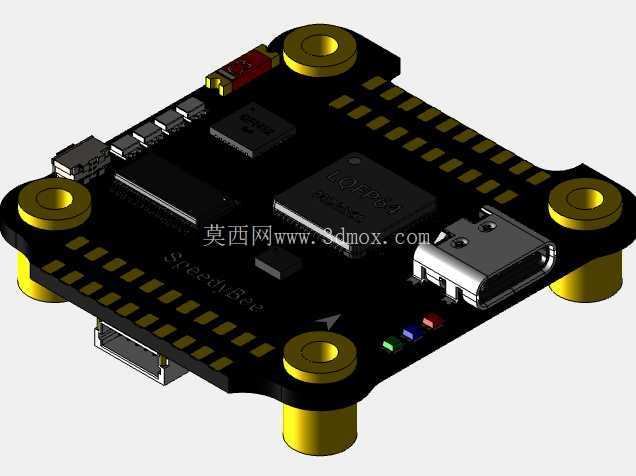

　　这块飞控板的三维结构围绕小型多旋翼飞行器的控制核心展开，板体采用近似方形的PCB布局，四个角设置带金色衬套的安装孔，用于通过减震柱或铜柱固定在机架堆叠系统中。安装孔位置决定了它与电调、图传、接收机等模块的叠装边界，建模时需要重点保留孔位间距、孔壁高度以及板体厚度，避免在整机装配中与机架立柱或相邻电路板发生干涉。

　　从实际用途看，这类飞控承担飞行器姿态解算、电机输出、接收机信号接入、外设连接和参数调试等任务。板面上可以看到主控芯片、惯性测量单元、存储或电源相关器件，以及Type-C接口、针脚排焊区和状态指示灯。简化模型没有逐颗还原所有细小电阻电容，而是保留影响装配和空间校核的主要器件轮廓，这种处理方式更适合机架设计、堆叠检查、线束走向规划和展示动画制作。

　　接口布置体现了典型穿越机飞控的设计思路。侧边Type-C接口用于调参连接，板边密集焊盘用于电机信号、遥测、图传控制、蜂鸣器、LED及电源输入等功能扩展。建模时需要让接口突出高度、焊盘排布方向和板边距离保持真实，因为这些区域往往最容易与机臂、电源线、电容或图传外壳产生空间冲突。四角的金色安装柱在模型中以独立圆柱和衬套表现，既体现支撑高度，也方便工程师检查飞控与下方电调之间的净空。

　　板面芯片采用黑色封装块表达，主要大芯片位置与实物布局一致，能够反映元器件高度对上层设备的影响。对于飞控这类高密度电子板，真正影响结构设计的并不是每一个微型焊点，而是最高器件、外接插头、焊盘出线方向和安装孔坐标。若在整机中上方还要放置GPS、罗盘或图传板，最高芯片区域就需要纳入堆叠间隙评估；若飞控靠近机架侧板，USB接口端部则要预留插拔空间。

　　在FPV无人机应用场景中，飞控通常安装在机架中心位置，周围受机臂、电池绑带、摄像头侧板和图传天线约束。该模型可用于检查四轴机架内部堆叠顺序，确认飞控正面朝上或反装时接口是否可访问，也能用于训练装配人员理解信号线、电源线和电调线的连接区域。板边黄色焊盘阵列以规则条状结构表现，虽然没有建立每一根细针，但连续的焊盘边界足以提示布线禁区和连接器占用范围。

　　设计这类简化模型时，应先确定PCB外轮廓和四个安装孔，再叠加最高元器件与外部接口，最后补充指示灯、小型接插件和板边标识。外形上，板体边缘的缺口、切角和焊盘密集区都影响机架适配；安装边界方面，四角孔位构成主要定位基准，底部铜柱高度决定下层电调净空，顶部芯片高度决定上层模块间距。USB接口侧向伸出，需要在机架横梁或侧板之间留出插头长度；多针焊盘区则应保留操作空间，便于焊接后线束向机臂方向收拢。

　　从结构工程角度看，该模型不是用于生产PCB的精细电子设计，而是面向整机机械集成的中等级别表达。它能够在设计早期帮助判断飞控是否适合特定轴距机架、减震柱规格是否匹配、线束是否会被电池挤压，以及维修时调参口是否容易接触。黑色基板、金色孔柱和银色接口的区分也让装配关系更加直观，便于在三维环境中进行碰撞检查、爆炸视图制作和无人机内部布局评审。
