铣刨机床数控动力主轴总成结构

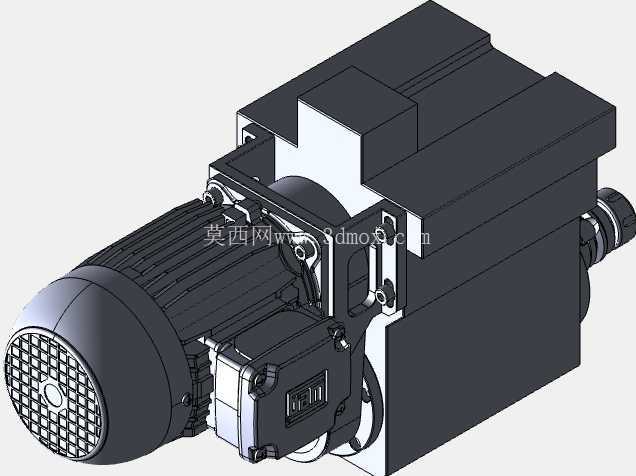

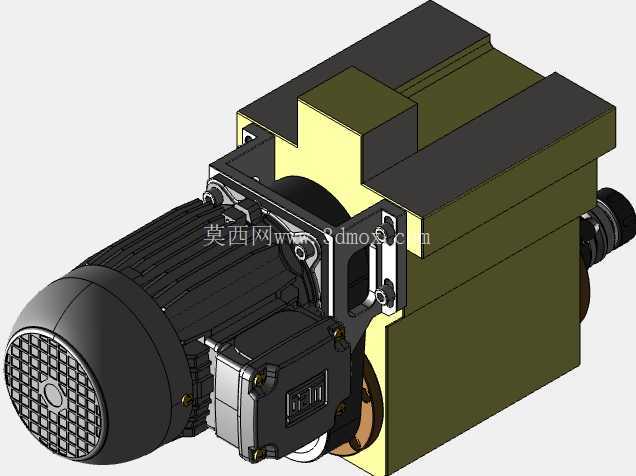

　　这套三维结构呈现的是铣刨类机床使用的数控动力主轴总成，核心作用是把顶部电动机输出的旋转动力，经带传动环节传递至下部主轴刀具端，为金属或非金属工件的铣削、刨削、开槽、端面修形等加工动作提供稳定转速与切削扭矩。现场设备布局中，该类主轴单元常安装在立式加工滑枕、专用铣床拖板或组合机床动力头位置，主轴下端通过刀柄、夹套或专用刀盘接口装夹刀具，随进给轴完成直线插补与轮廓加工。

　　从结构层次看，上部为立式三相异步电动机，机壳采用带散热筋的圆筒造型，顶部设置风罩与冷却风扇，端盖、接线盒和吊环位置均按常规工业电机布置。电机底脚并不直接刚性压在主轴箱体上，而是通过过渡安装板、张紧调节座和支承架连接，这种布置给皮带轮中心距调整留出空间。维护时松开电机固定件，沿调节槽移动电机，即可改变同步带或V带张紧程度，避免带体过松打滑，也能减少过紧造成的轴承附加载荷。

　　中部传动区包含电机带轮、主轴带轮、传动带、防护罩和安装基座。带轮外圆与轴伸之间通过键连接传递扭矩，端部设置挡圈或压盖，防止高速旋转时带轮轴向窜动。皮带传动相比齿轮直连，具有缓冲吸振、过载打滑保护、结构简单、中心距布置灵活等特点，适合主轴转速较高且切削冲击不均匀的铣刨工况。防护罩轮廓需要包覆带轮外露区域，同时保留拆装空间，模型中对罩体、支架和紧固件的位置关系表达较完整，便于后续出工程图时核对安全防护边界。

　　下部为主轴箱体与执行端，箱体采用近似方块式铸件形态，内部容纳主轴、轴承组、套筒、锁紧螺母、隔套和润滑密封结构。主轴沿竖直方向贯穿箱体，上端承受带轮拉力，下端安装刀具并承受径向切削力、轴向进给力及断续铣削带来的振动。轴承选型通常要兼顾高速旋转与刚性支撑，前支承多采用能承受径向和轴向联合载荷的角接触轴承组合，后支承则提供径向定位并补偿热伸长。箱体侧面和底部的安装面用于与滑台、拖板或机床机架连接，设计时需要保证主轴轴线相对进给方向的垂直度、同轴度和重复定位精度。

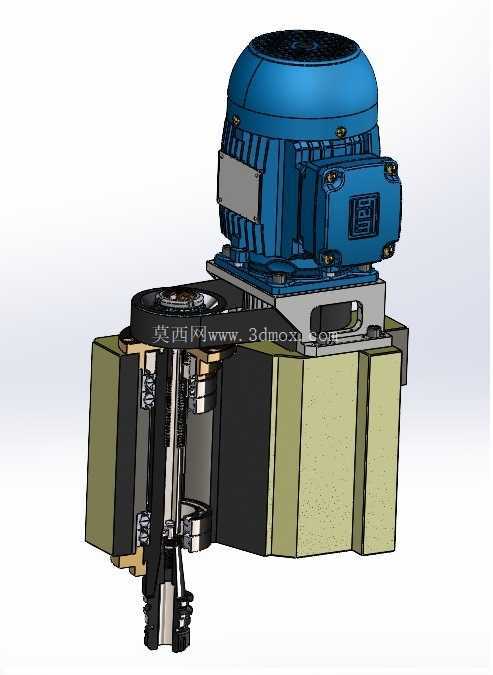

　　建模思路上，总成按照真实装配关系拆分为电机、传动、箱体、主轴、防护、紧固等多个子层级，外形既保留了产品识别特征，也把内部关键支承件以剖视或半透明方式表达出来。对于结构设计人员，这种模型可用于检查皮带包角、带轮对齐、电机维护空间、刀具装拆长度以及箱体与周边防护的干涉情况；对于设备选型人员，可据此判断主轴单元在整机中的高度占用、侧向轮廓和安装孔位范围；对于加工工艺人员，则能提前关注箱体轴承孔、端面、电机调节槽和主轴端部接口的加工基准。

　　实际安装时，上部电机最高点决定整机顶部维护空间，下部主轴伸出长度决定刀具更换和工作台避让距离，箱体左右宽度影响拖板宽度及护罩设计，皮带张紧方向则影响机架上调节螺钉和检修口的布置。若用于改装现有铣床，还要复核电机额定转速、带轮速比、主轴极限转速、刀具夹持直径和冷却润滑方式，避免单纯按外形安装后出现转速不匹配、刚性不足或密封失效。整体结构紧凑，传动链清晰，是专用铣刨设备中承担旋转切削输出的关键功能部件。
