小型涵道防护式FPV穿越机结构设计

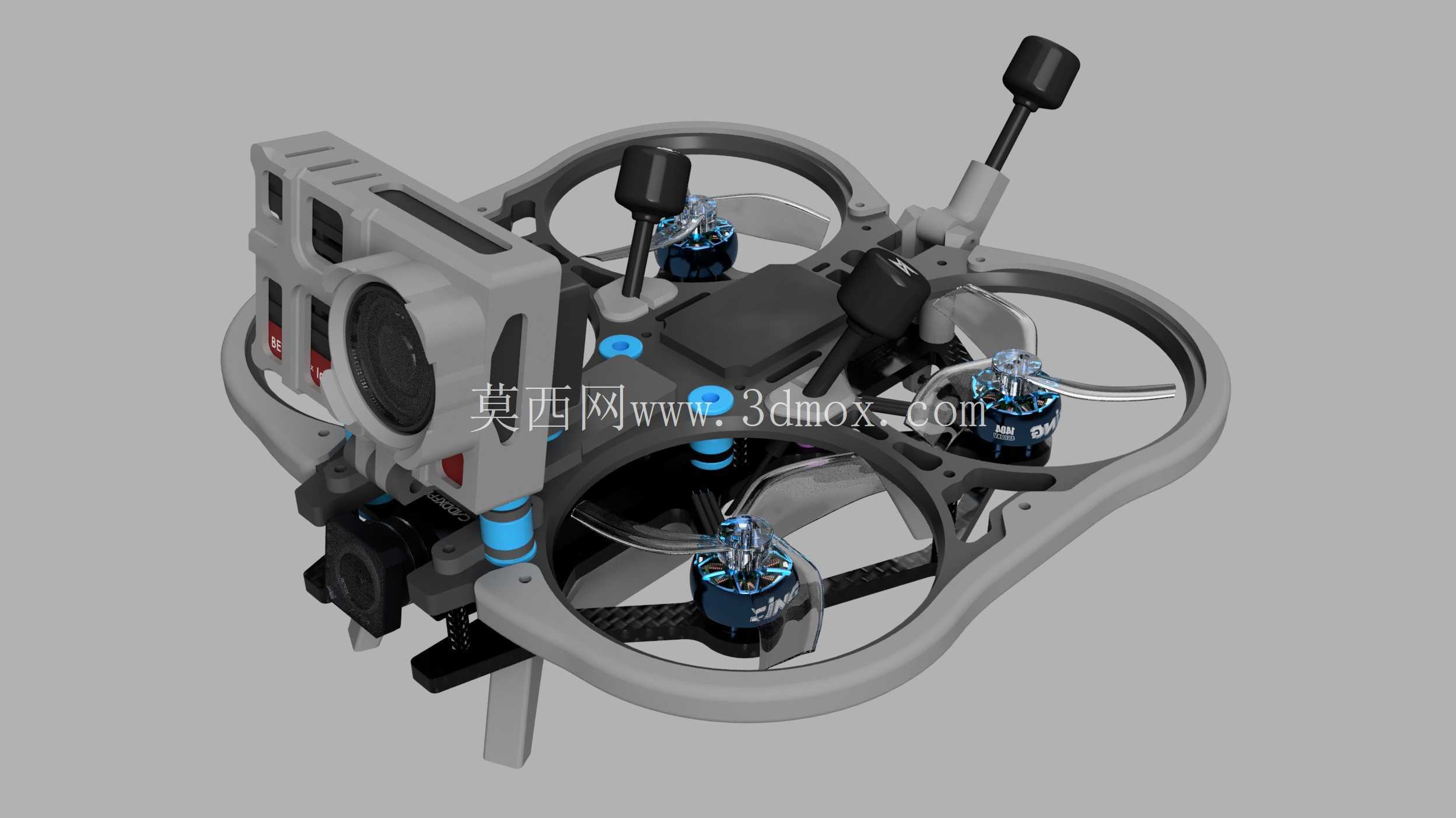

　　这套小型涵道式四轴飞行平台的结构方案，核心面向室内近景拍摄、狭窄空间巡检、影视跟拍这类对碰撞容错要求极高的作业场景，常规敞开桨叶的穿越机在楼道、管线夹层、影视布景内部飞行时，只要桨叶轻微剐蹭墙面、线缆或者道具，就会直接炸机坠机，甚至划伤拍摄对象、碰坏现场布景，带全包围涵道护圈的布局就是为了解决这个痛点，整个机架的所有旋转部件都被环形护框完全包裹，飞行过程中即使整机直接贴靠墙面、擦过障碍物，桨叶也不会直接接触外物，操作人员在有限空间里做飞行动作时不需要预留过大的安全余量，大幅降低近景作业的操作门槛。

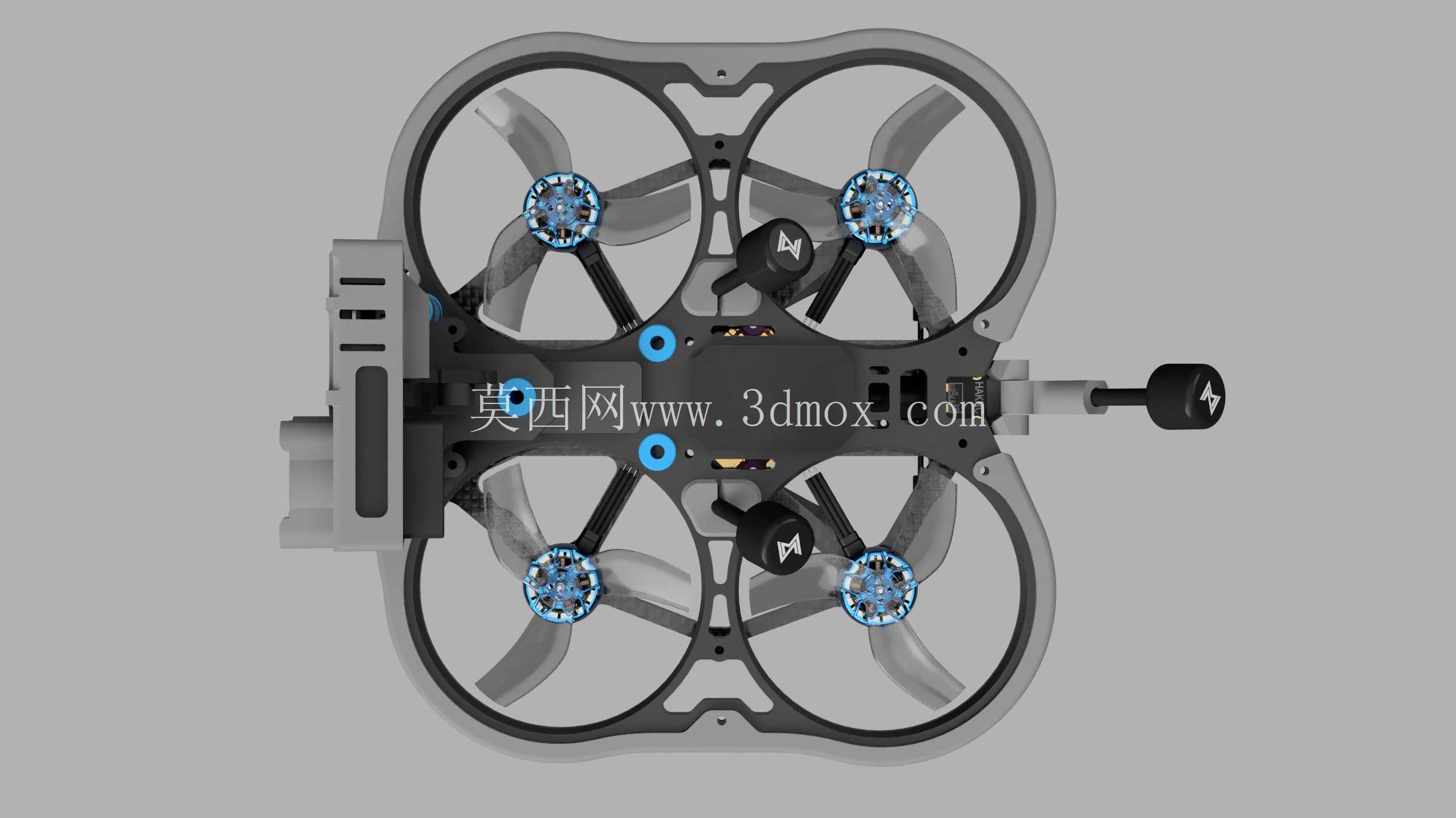

　　从结构设计思路来看，整机采用2.5寸桨的紧凑布局，机架主体采用轻量化板材加碳管支撑的组合架构，涵道护圈并非独立附加的防撞配件，而是和机架主体受力结构整合在一起，护圈本身承担机臂的连接刚性，不需要额外增加多层防撞结构来冗余重量，在保证碰撞防护能力的前提下把整机起飞重量控制在小型花飞机的合理区间。动力单元的安装座直接固定在涵道护圈的预设定位槽内，四个电机的同轴度通过护圈的一体加工基准保证，装配时不需要反复调整机臂角度，只要把电机锁附在安装孔位就能保证四个桨叶的旋转平面平行，降低后续飞控校准的调试工作量。

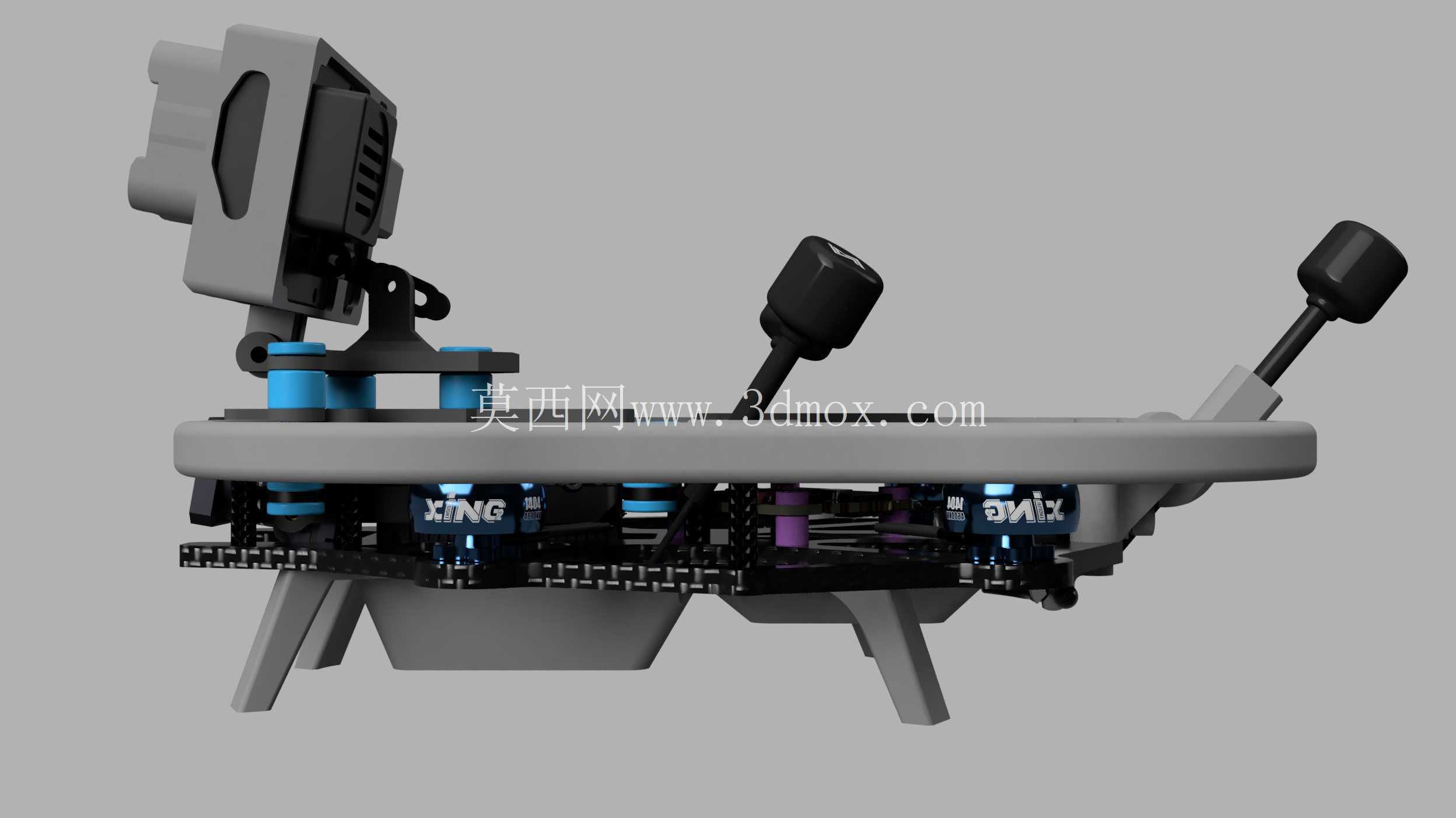

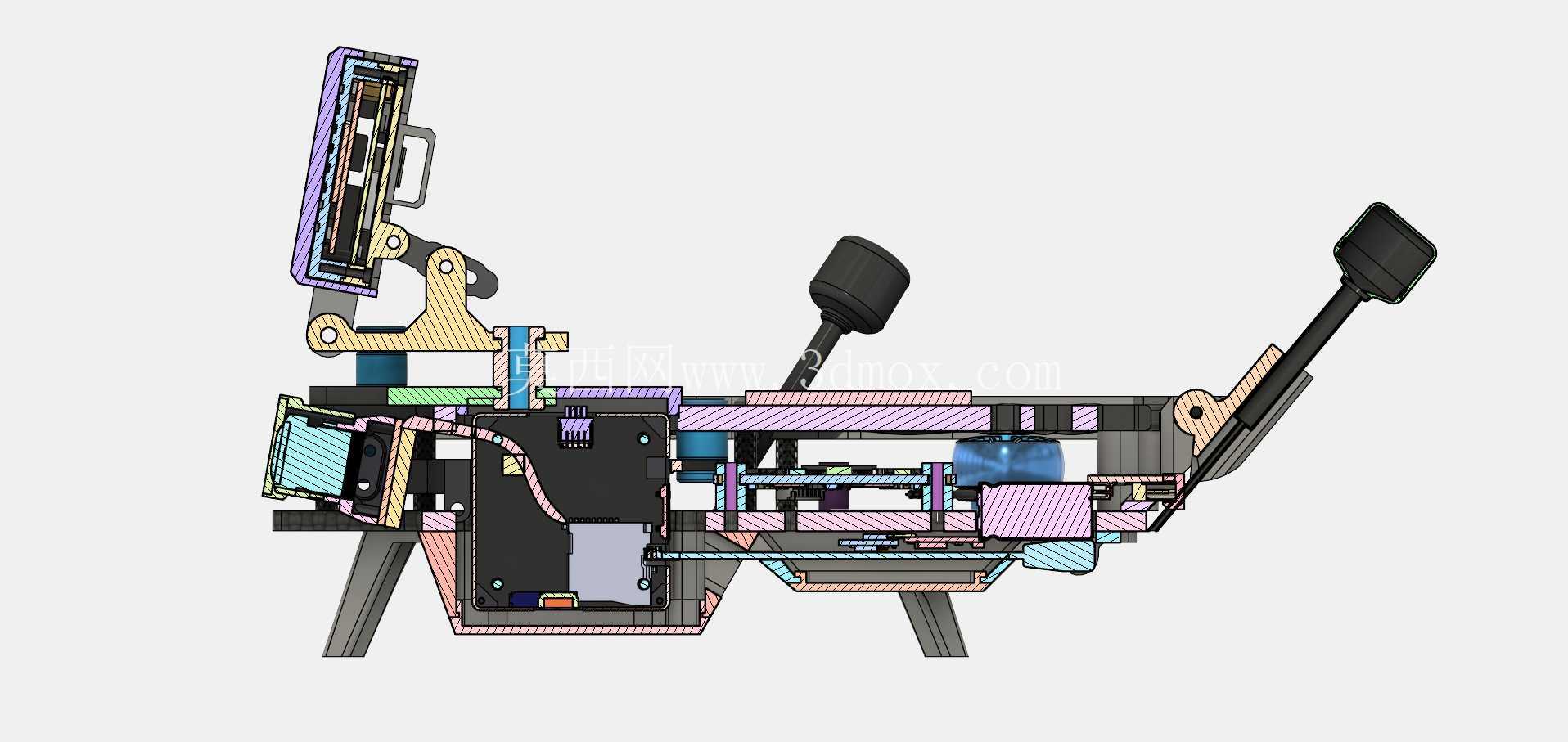

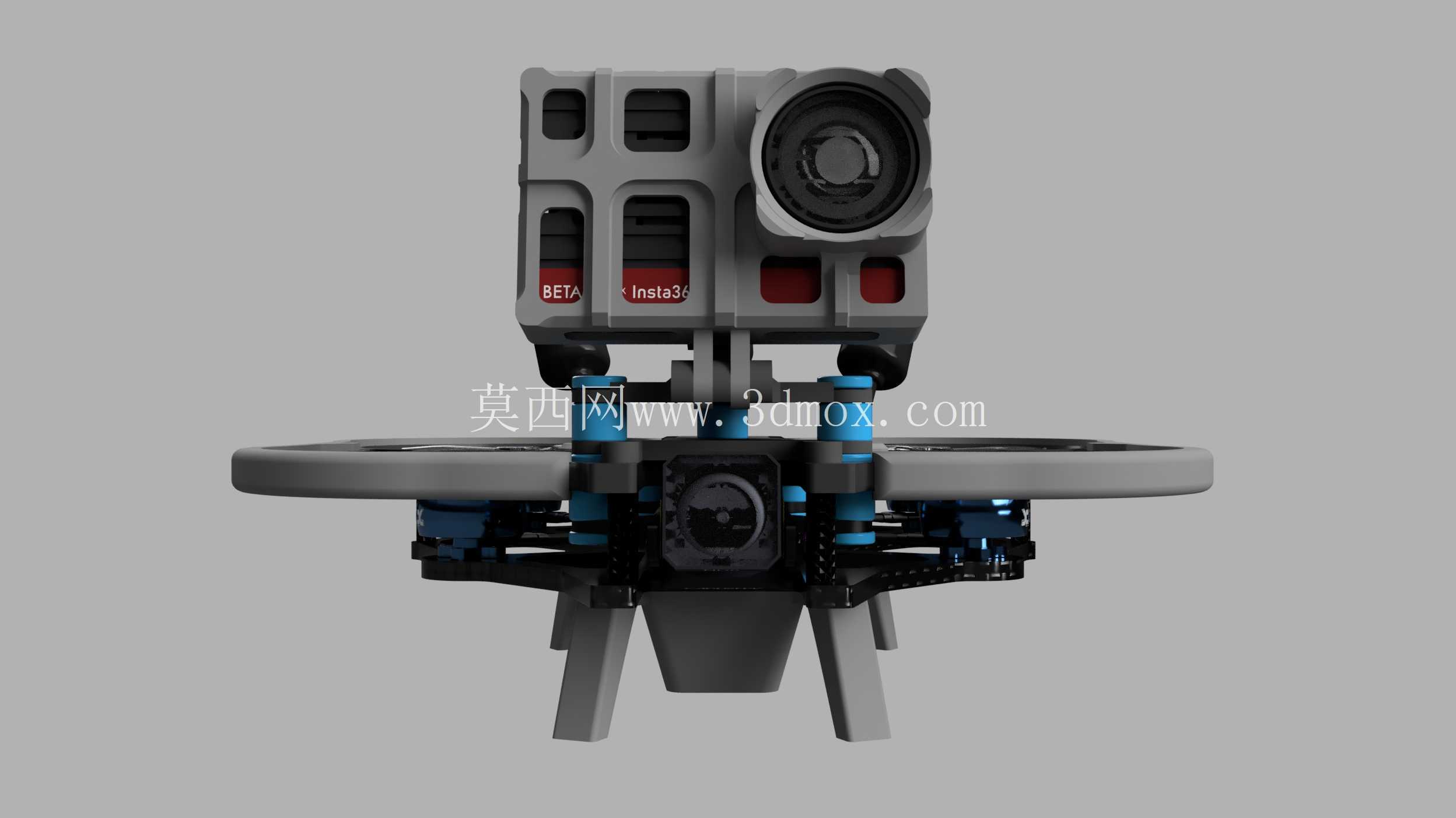

　　飞控与电调的堆叠舱布置在机架中心的核心区域，这个位置是整机振动最小的区域，飞控的陀螺仪受电机高频振动的干扰最低，堆叠舱预留了标准的飞控安装孔距，兼容主流的小型飞控与四合一电调规格，布线空间沿着机臂内侧预留走线槽，电调到电机的动力线可以完全埋入护圈内部的走线空间，不会外露到桨叶旋转区域，避免飞行中线材被桨叶打到的风险。图传与摄像头的悬挂支架采用减震球悬浮安装，整个相机与图传模块和机架主体之间通过减震阻尼件隔离，电机转动产生的高频振动不会直接传递到摄像模组，拍摄出来的画面不会出现高频果冻效应，支架的安装孔位兼容市面上主流的 nano 规格摄像头与高清数字图传模组，摄像头的俯仰角度可以通过支架上的调节槽手动锁定，根据不同拍摄场景调整取景倾角，平飞巡检或者大角度花飞都能找到合适的视角。

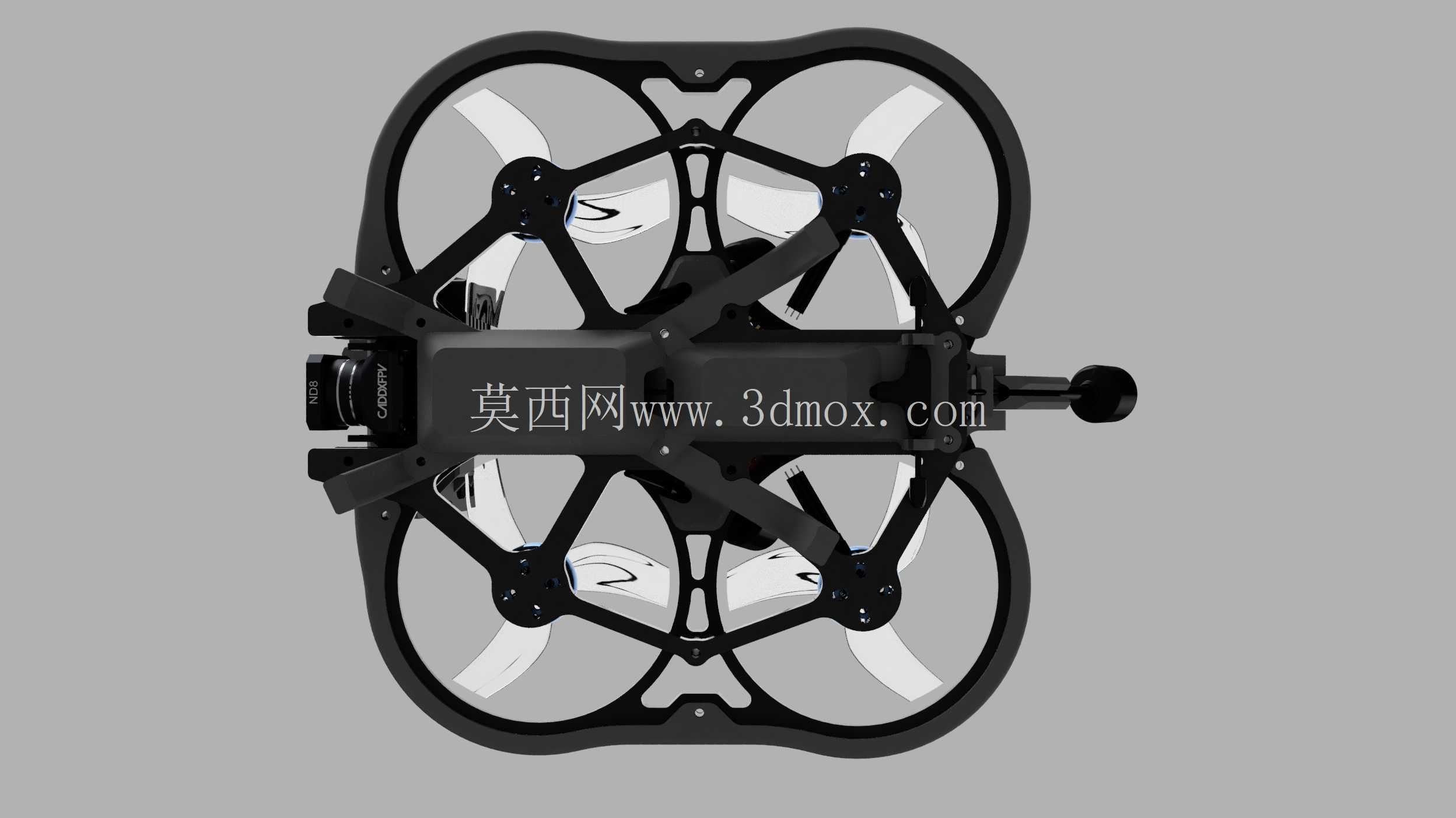

　　整机的外置天线座做了双路布局，图传天线与接收机天线分别布置在机架后侧的两个独立立柱上，天线位置远离动力线与图传主板，避免电磁干扰导致的信号衰减，天线座采用可折叠的铰接结构，整机坠落或者碰撞到障碍物时天线可以自动倾倒卸力，不会直接把天线座撞断，日常收纳的时候也可以把天线折到贴紧机架的位置，缩小整机的收纳体积。机架底部预留了标准的快拆挂载孔位，可以根据任务需求加装小型运动相机、补光灯或者微型检测传感器，不需要额外打孔改装机架。电池安装舱采用绑带固定的通用结构，兼容不同容量的小型锂电池，重心位置设计在整机几何中心的正下方，飞行时机头不会出现偏重偏移的问题，电池舱的位置做了抬高处理，整机倒扣坠落的时候电池不会直接撞击地面，降低电池穿刺受损的风险。

　　外部的调试接口全部朝向机架外侧开口，外场作业的时候不需要拆开整机外壳，就可以直接插拔USB接口调整飞控参数，外场更换部件的时候，所有模块化组件都采用快拆螺丝固定，机臂、护圈、摄像头支架都可以单独更换，某一个部件碰撞损坏之后不需要更换整个机架，只需要替换对应的损坏零件即可，维护成本大幅降低。涵道护圈的外形做了流线型过渡，飞行时护圈本身可以产生额外的升力，同时把桨叶转动产生的气流约束在涵道内部，相比同尺寸的敞开桨机型，悬停时的动力效率更高，风扰下的姿态稳定性也更好，在室内人员附近作业时，全封闭的护圈也能完全避免桨叶接触到人体，作业安全性满足影视拍摄现场的人员共处要求。
