MG996R大扭矩舵机伺服驱动结构

　　在小型自动化执行端的选型与结构布置中，MG996R这类大扭矩舵机常出现在机械臂关节、遥控模型转向、小型云台俯仰、阀门拨杆驱动、教学实验平台以及低成本自动化夹具里。它的核心价值不是单纯提供旋转动力，而是在限定角度内接收控制信号，把脉冲指令转化为可保持位置的角位移，因此在需要“转到指定角度并顶住负载”的场合比普通直流减速电机更直接。

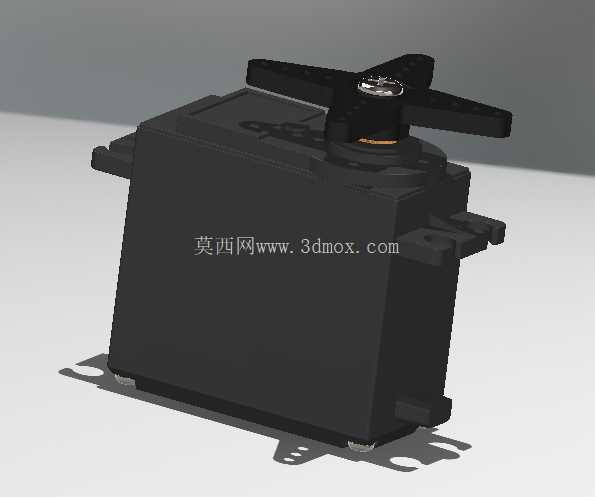

　　从整机外形看，该模型还原了舵机常见的矩形壳体、顶部输出轴、十字摇臂、双侧安装耳以及底部出线与支撑结构。壳体承担电机、减速齿轮组、电位器反馈和控制电路板的封装与防护，外部轮廓决定了设备内部的布局边界。实际安装时，结构工程师首先关注的不是外观细节，而是壳体长宽高、输出轴中心高度、安装耳孔位间距、孔径以及摇臂回转半径；这些尺寸直接影响舵机能否嵌入机架、摇臂运动时是否与周边杆件干涉，以及螺钉锁紧后是否存在装配应力。

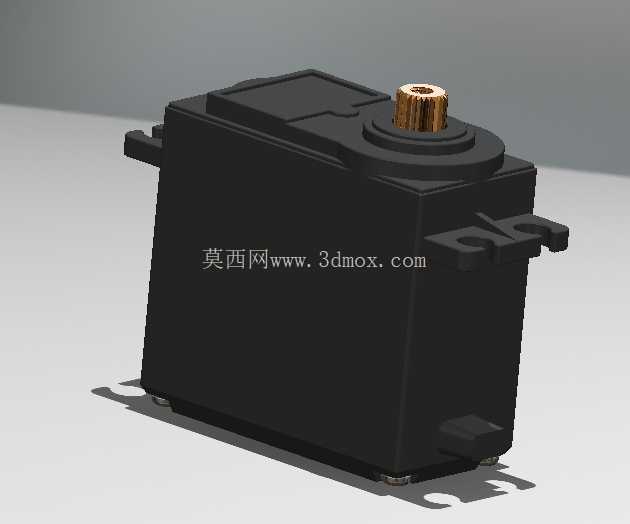

　　输出端位于壳体上方，轴端配合十字形舵盘，可将旋转运动传递给连杆、摇臂或负载支架。舵盘上的多个孔位用于连接不同长度的连杆，孔位越远离轴心，同样转角下产生的线位移越大，但末端可传递的有效力会相应下降。进行机构设计时，需要把舵机扭矩、摇臂有效半径、负载力臂和摩擦阻力放在一起核算：若负载作用点距离转轴过远，即使舵机标称扭矩较大，也可能出现启动迟缓、到位抖动或无法保持位置的问题。模型中摇臂与输出轴的配合关系，为这类连杆机构的运动包络检查提供了直观依据。

　　壳体两侧伸出的安装耳是整机受力的关键区域。舵机在急转、堵转或带载保持时，反扭矩会通过输出轴、壳体和安装耳传递到机架上，因此安装面不能只按静态固定考虑。若支架过薄、螺钉间距过小或安装面不平，舵机工作时容易产生微小扭转，表现为控制角度重复精度下降、连杆间隙增大。三维布置时应让安装耳贴合刚性较好的基准面，并在螺钉附近保留足够的支撑宽度；对于频繁往复摆动的设备，还应避免让壳体悬空受力。

　　底部和侧面的结构细节同样影响集成方式。线缆引出位置需要预留弯曲半径，不能让导线被安装板、摇臂或连杆压住；舵机周围还要留出检修空间，便于更换舵盘、调整零点或拆装固定螺钉。若多台舵机密集排列，散热与信号线走线也不能忽略。虽然小型舵机功率不大，但持续堵转或高频动作会使电机和驱动电路升温，壳体周围完全封死会降低热量散发，长期运行可能导致扭矩衰减。

　　从功能特性上看，这类伺服执行器把减速机构、位置反馈和驱动控制集成在同一壳体内，外部只需提供电源和控制信号即可完成角度控制。对于结构设计人员，它减少了单独设计齿轮箱、编码器和电机支架的工作量；对于设备选型人员，则需要重点核对工作电压、空载速度、堵转扭矩、角度范围和负载持续率。模型在壳体分模线、端部凸台、轴座和安装孔等位置的表达，可用于检查装配关系，但在正式加工图纸或关键受力件设计前，仍应以实物测绘或厂家尺寸书确认配合尺寸。

　　在机器人与教学装置中，MG996R常被用于关节自由度驱动，例如小型机械臂的肩部、肘部或夹持器翻转机构。此类场景要求舵机在摆动终点保持位置，机架设计应尽量缩短负载力臂，并让转动轴线与负载重心合理对齐，以减少持续保持电流。在遥控车辆或模型设备中，它更多承担转向、油门拨杆或机构收放动作，冲击和振动较明显，安装耳附近需要加强，舵盘锁紧螺钉也应配置防松措施。在工装夹具和轻量自动化设备里，它可以推动压杆、摆块或挡板，但不宜替代长期连续旋转的电机，也不适合在远超额定扭矩的工况下硬限位堵转。

　　建模思路上，这类零件适合按“外壳—安装接口—输出轴—舵盘—线缆空间”的层次处理。外壳可作为整体外观件，保留圆角、加强凸台和侧面轮廓；安装耳需准确表达孔位与厚度，因为它们是装配约束的主要基准；输出轴与舵盘要体现同轴关系和旋转范围；周围机构则应建立简化包络，用于验证0度、中位和最大角度三个典型位置。通过这种方式，三维模型不仅用于展示，更能在设计早期发现干涉、扭矩臂过长、维修空间不足和走线不合理等工程问题。
