LM2596直流降压电源转换模块结构

　　这块直流降压转换模块在小型电控柜、实验台架、移动机器人、传感器供电支路和嵌入式设备验证中使用频率很高，核心作用是把较高的直流输入电压稳定降到负载所需的低压区间。实际选型时，它通常位于电池组、开关电源或母线电源之后，为单片机控制板、通信模块、风扇、小型执行器等提供二次供电。模块本体采用矩形PCB布局，输入侧与输出侧分别布置接线端子，板边预留固定孔，便于在设备内部用铜柱或螺钉固定。

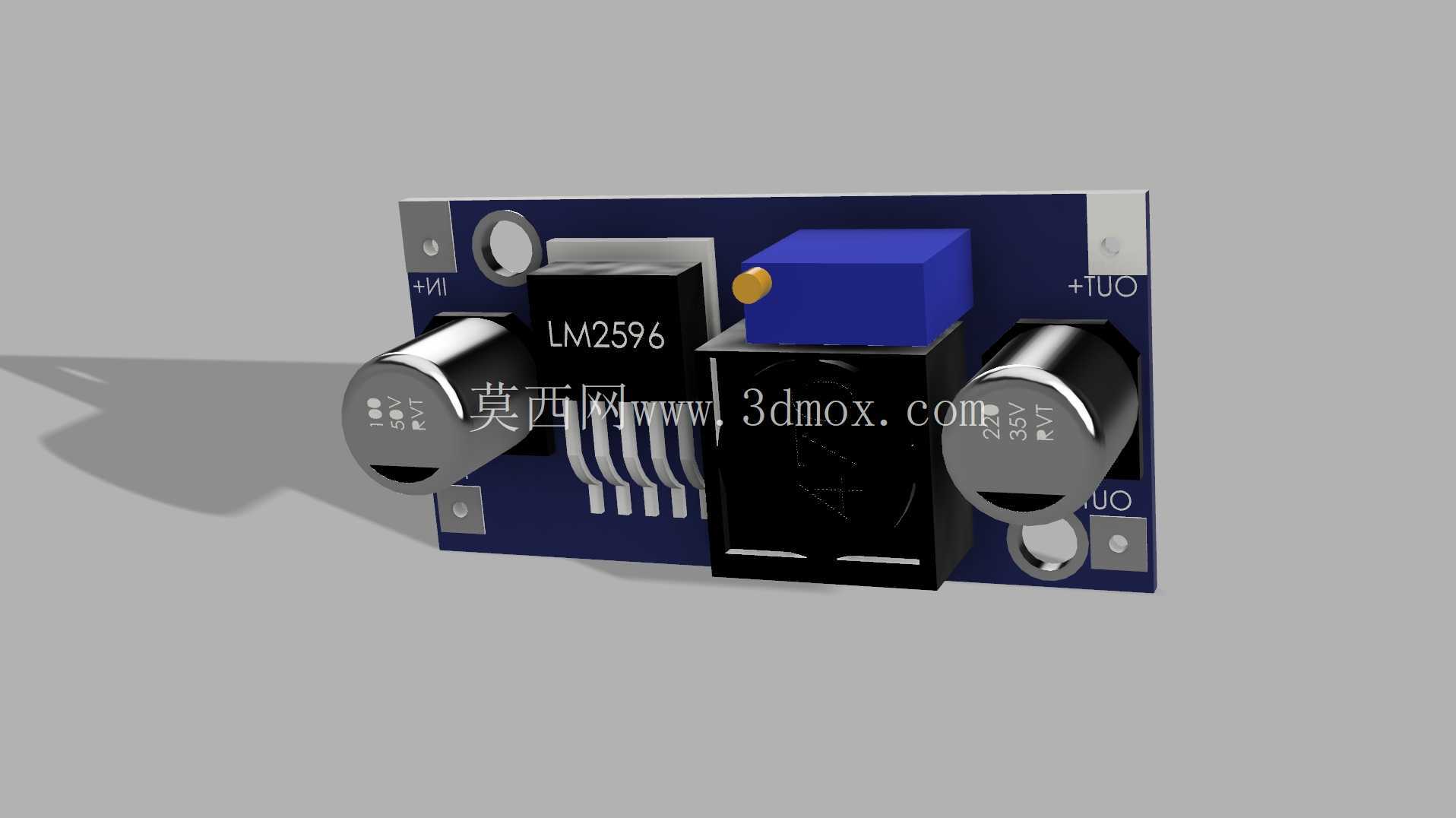

　　从结构上看，板上最醒目的元件是LM2596稳压芯片，其周边配置电解电容、功率电感、整流二极管、可调电位器和输入输出端子。输入端电容承担浪涌吸收和母线纹波缓冲，输出端电容用于改善负载瞬态响应；功率电感靠近芯片布置，缩短大电流回路，降低开关节点对周边信号的干扰。蓝色多圈电位器用于调节输出电压，旋转部位高出板面，调试人员可在不拆卸外壳的情况下用小螺丝刀微调。接线端子采用螺钉压紧方式，适合多股导线直接接入，也方便现场维护时更换供电支路。

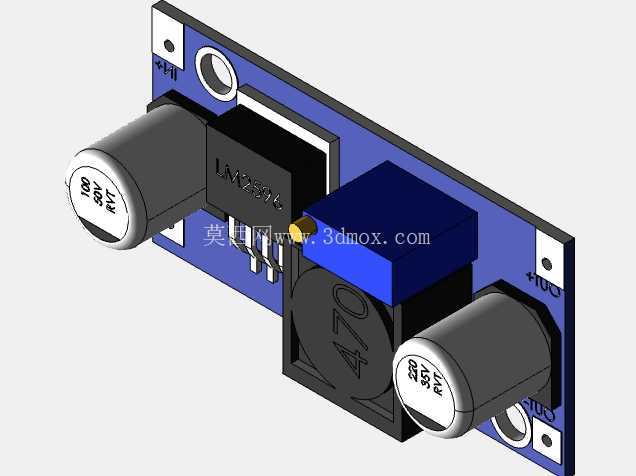

　　建模时需要重点还原PCB板厚、元件高度差、端子开口方向和安装孔位置。板上元件并非单纯贴装在同一平面：电解电容圆柱本体较高，电位器顶部有调节孔，电感和端子形成明显的高度层次；这些高度边界会影响设备内部的走线空间、绝缘距离和外壳开窗位置。若将该模块放入整机三维布局，输入输出端应保留导线弯曲半径，电位器上方要留出工具操作空间，电容周围不宜紧贴发热器件，固定孔处需考虑铜柱、垫圈和螺钉头的干涉。

　　安装边界方面，模块适合水平固定在平整安装面上，也可通过铜柱悬空布置在控制板旁。由于板上存在带电焊点和裸露端子，金属外壳内安装时应避免焊点直接接触壳体，必要时增加绝缘片或保持电气间隙。靠近散热受限区域时，芯片和电感周围应保留自然对流通道；若设备长期满载运行，布局上不宜把热敏传感器贴在功率元件上方。对于需要频繁调节电压的试验设备，电位器最好朝向检修面；对于批量装机的固定输出场景，则可在调试完成后点胶锁定，防止振动导致输出漂移。

　　设计思路上，这类模块强调的是紧凑、通用和可维护性，而不是追求单板极限功率密度。PCB把功率回路集中在芯片、电感、二极管和电容之间，输入输出标识直接丝印在板面，减少接线错误。三维结构表达时，端子的夹持槽、电容极性标识、芯片丝印、电位器调节孔和板边安装孔都应保留，这些细节决定了装配评审时能否判断走线、工具可达性和维护顺序。

　　在工程应用中，它常作为设备内部的电压适配单元出现：例如从24V控制柜母线取出12V给散热风扇，或从电池电压降到5V给通信板供电。使用时要结合负载电流、环境温度、输入电压波动和散热条件确定安装位置，不能只按标称接线。模块周围若有继电器、接触器等强干扰源，应使功率回路远离弱信号线，并保证输入输出导线短而顺。通过完整三维模型，可以在加工外壳和布置线束前检查元件高度、端子朝向、固定方式及检修空间，从而减少样机装配阶段的干涉返工。
