M350数控运动控制器操作面板

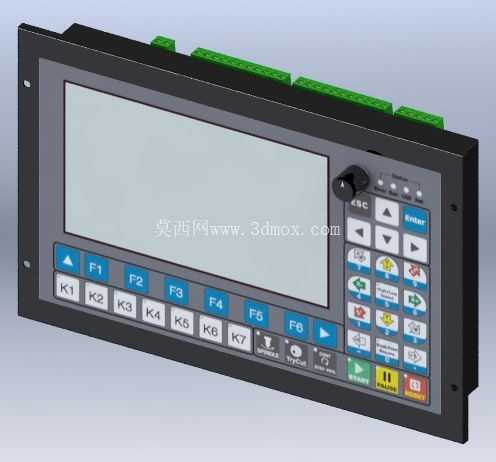

　　这套三维数模还原的是小型数控铣削设备常用的独立式运动控制单元，整体采用嵌入式面板安装结构，正面集成大面积液晶显示屏与分区操作按键，顶部预留多组绿色接线端子排，用于接入伺服驱动信号、限位开关、主轴控制回路以及机床侧输入输出点位。从设备改造现场的使用习惯来看，这类控制器常被安装在小型雕刻机、台式数控铣床、钻铣复合专机的悬臂操作箱或电气柜正面，操作人员站在机床加工区旁即可完成程序查看、坐标设定、手动进给与启停操作，不需要额外外接键盘鼠标，面板按键布局按照加工操作频次分区，左侧设置功能快捷键与用户自定义K键，右侧集中排布轴移动、模式切换、循环启动与进给保持按键，旋钮用于进给倍率或主轴转速调节，屏幕实时显示刀具坐标、程序段、加工状态与报警信息。

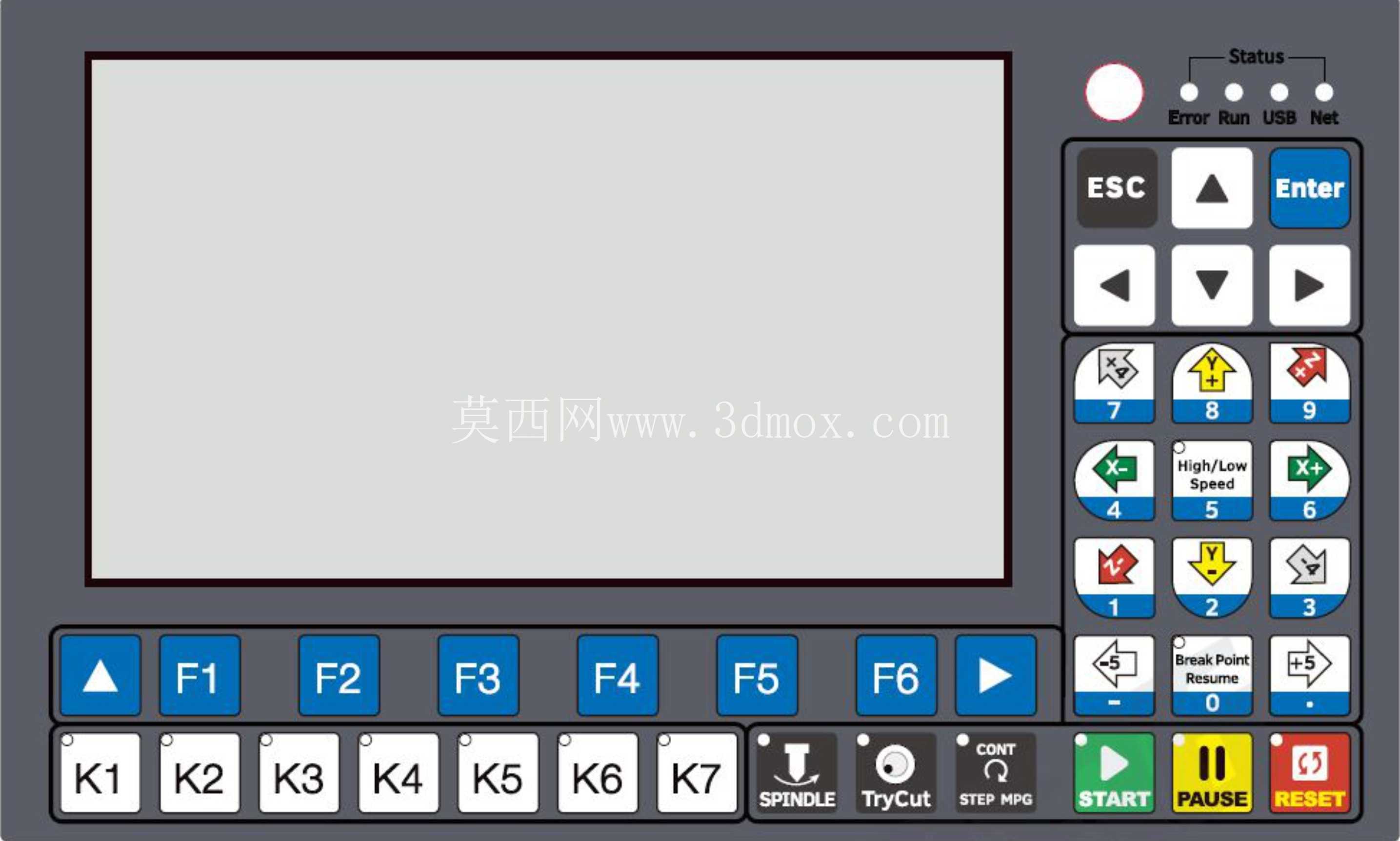

　　建模时优先还原了面板的安装边界：正面为矩形钣金边框，四角预留沉头安装孔，可直接通过螺钉压装在操作箱开孔处，背部端子排沿控制器上沿横向排布，接线后线缆向上或向侧后方引出，电气柜内部需要预留对应走线空间与插拔维护距离。屏幕区域做了下沉式边框处理，按键区采用不同颜色区分功能属性，蓝色功能键、白色轴控键、绿色启动键、黄色复位与红色停止键的配色符合数控设备操作识别习惯，紧急停止相关按键位置突出，避免误触。

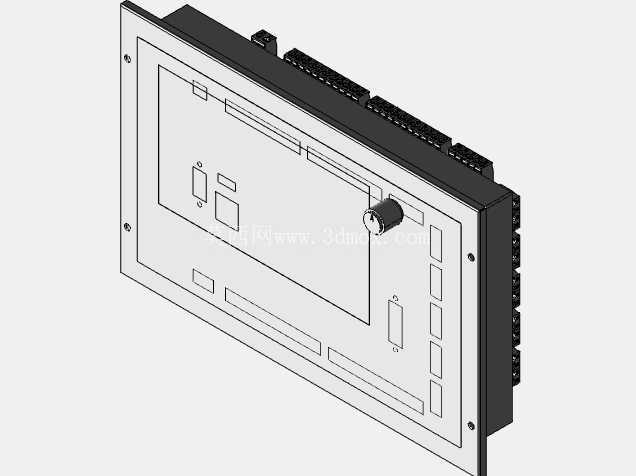

　　结构细节上，前面板与背部控制壳体的装配关系、按键凸起高度、旋钮阻尼段、端子排分段间距都按照实物比例搭建，钣金外壳的折边、安装耳位、背部散热区域均有体现。对于做专机改造的工程师而言，这个数模可以直接用于操作箱开孔定位、人机工位高度校核、线缆走向规划，也能在设备三维布局阶段检查控制器与防护门、悬臂支架、观察窗之间的干涉关系。

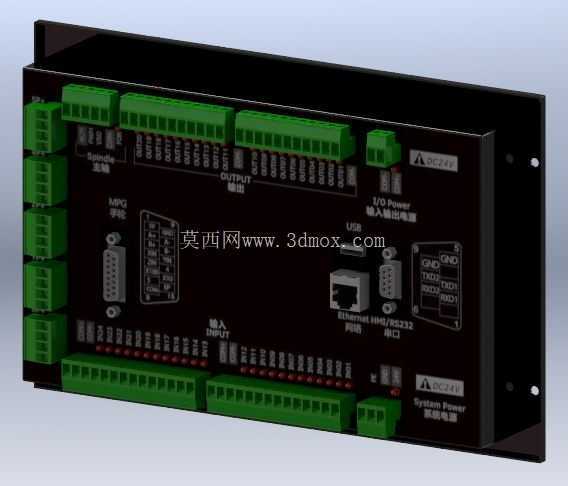

　　这类控制单元的核心作用是承接加工程序解析、多轴插补运算、机床逻辑控制与操作交互，相比开放式工控机方案，它的集成度更高，面板防护与抗震性更适合车间加工环境，按键寿命与接线可靠性也针对机床频繁操作做了强化。数模中端子排的分段设计对应不同信号类别，强电与弱电回路在物理排布上保持间隔，减少伺服脉冲信号与主轴干扰串入的风险。

　　从选型匹配角度看，面板正面尺寸决定了操作箱开孔大小，背部深度影响电气柜内部层板布置，顶部出线方式要求柜内上方预留线槽空间，若设备采用悬臂操作站，还需结合面板重量校核悬臂承载与旋转重心。模型把屏幕可视区、按键操作区、接线区三个功能块的相对位置完整表达，设计人员可以据此调整操作箱倾斜角度，保证操作人员站立时屏幕无反光、常用按键处于手指自然覆盖范围。整体造型没有多余装饰，所有外凸特征都服务于安装、接线与操作，是典型的工业数控终端结构。
