龙门桥式五轴石材雕刻加工中心

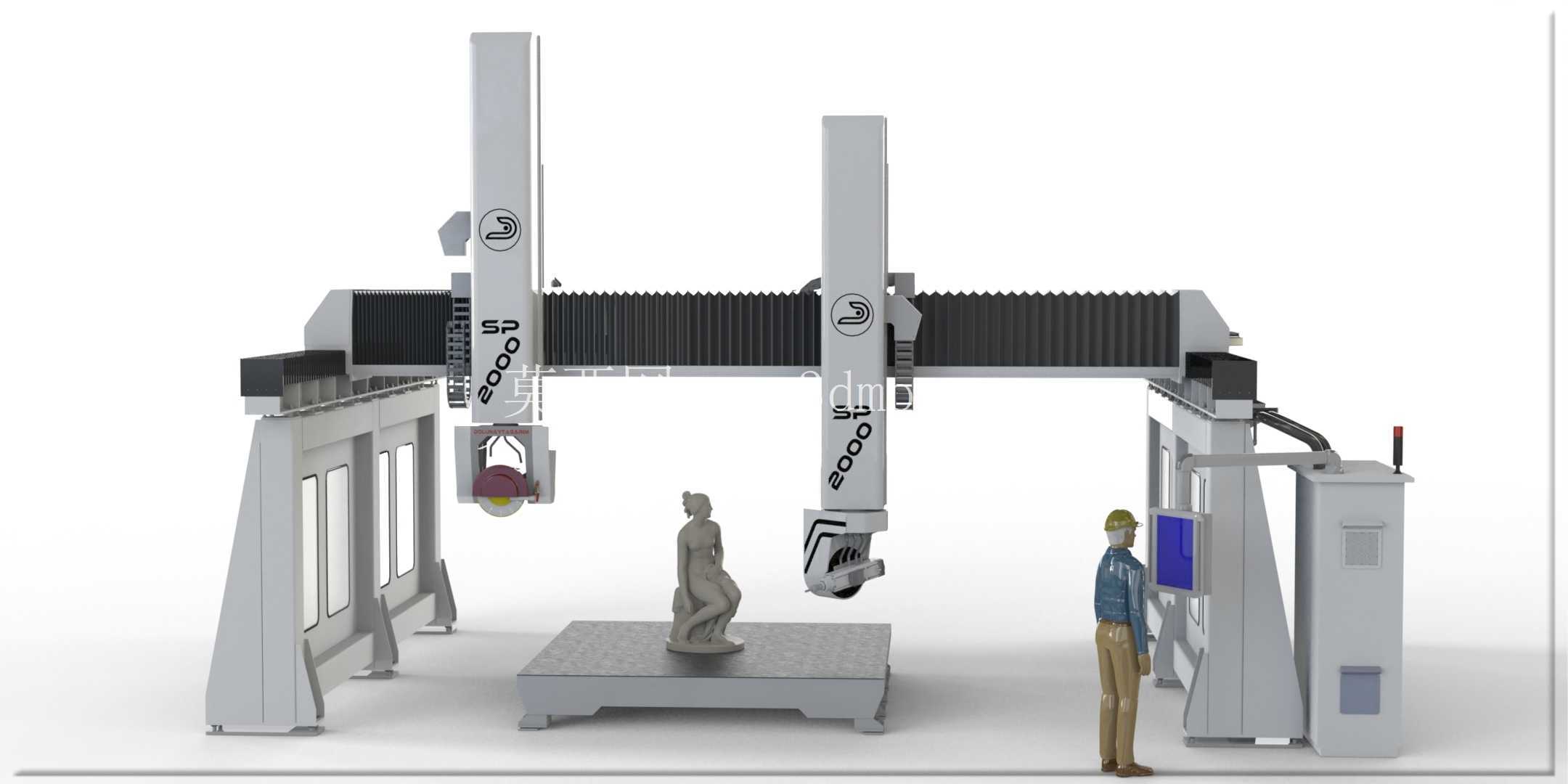

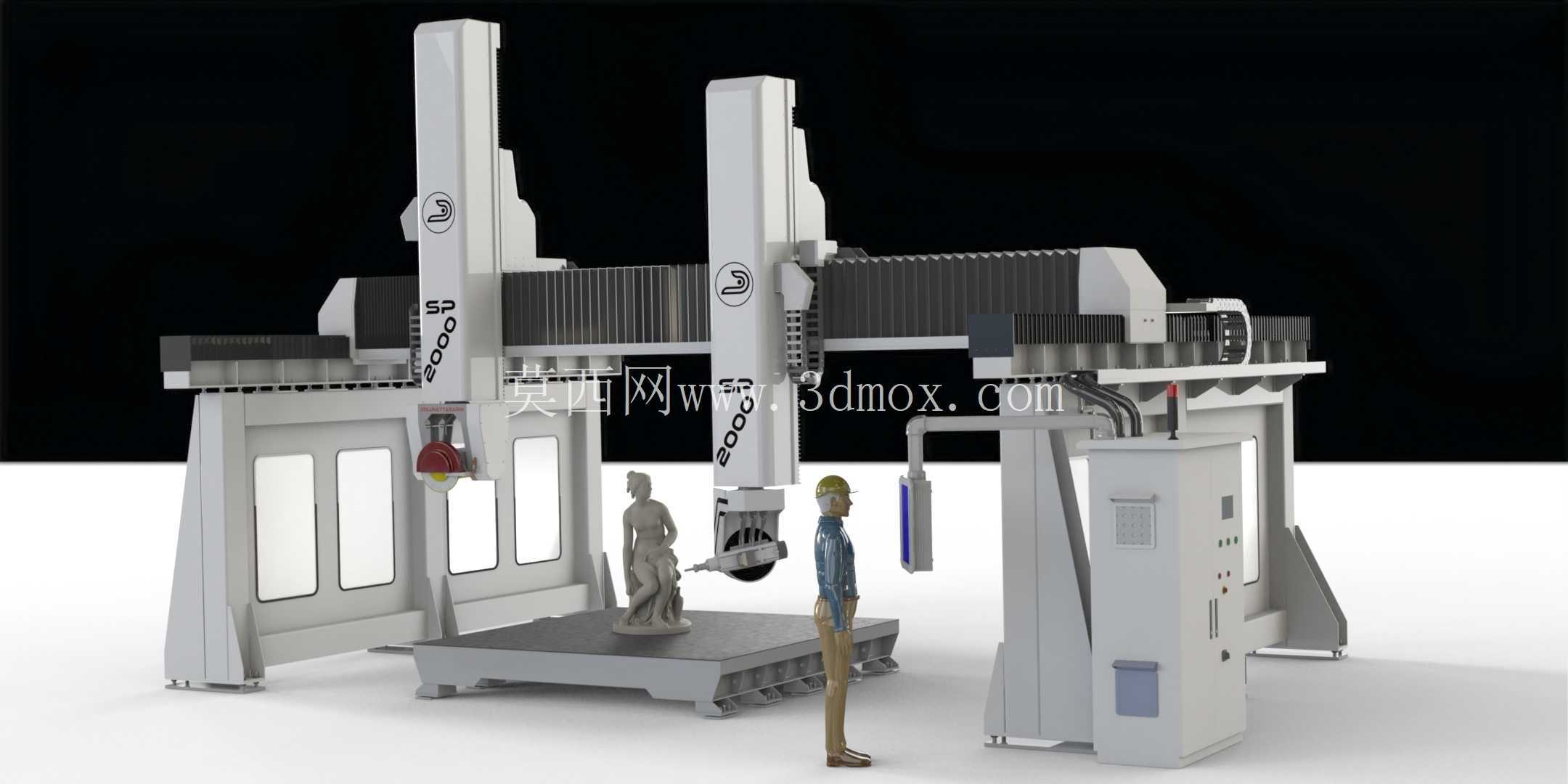

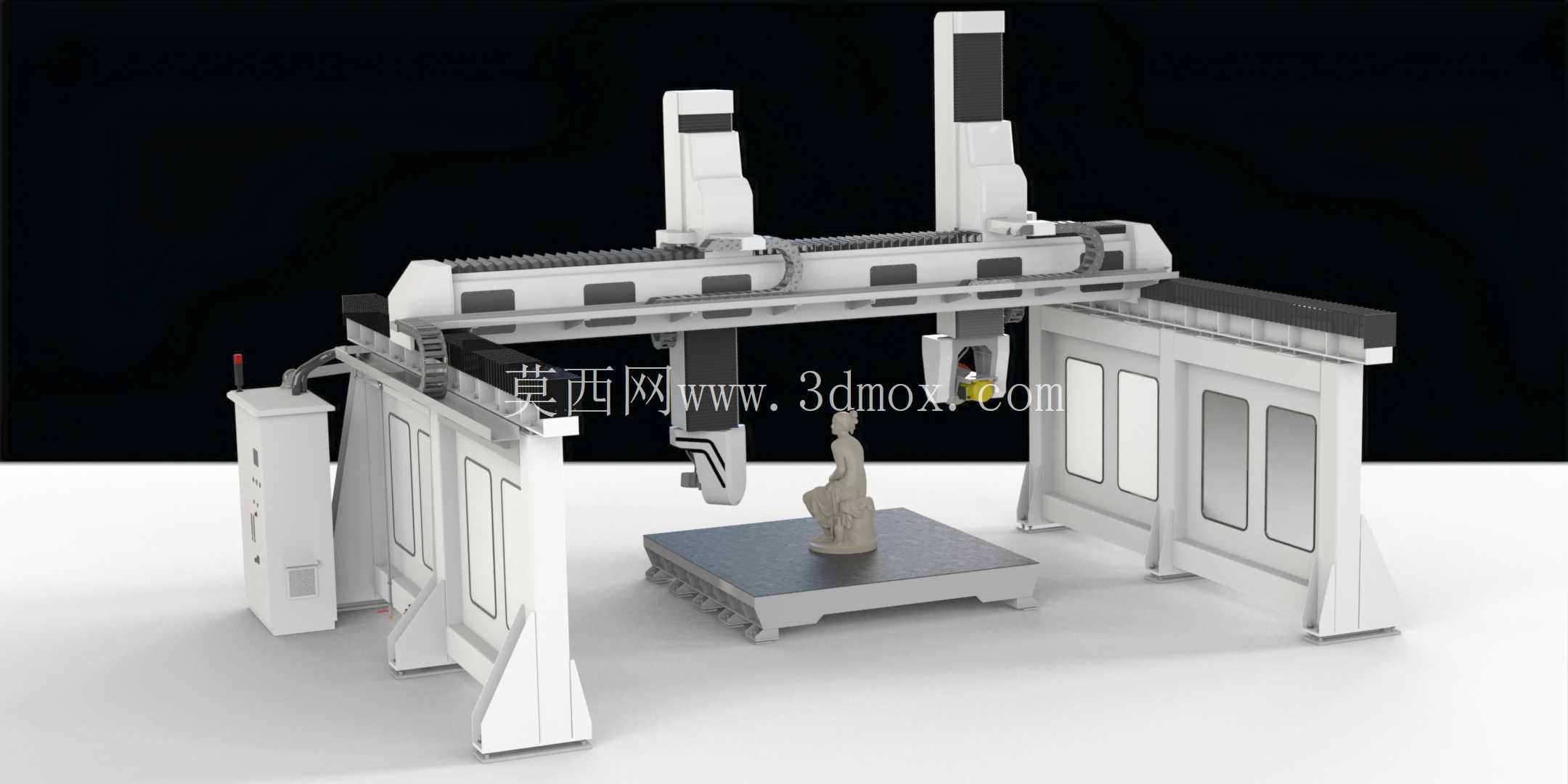

　　这套桥式龙门五轴石材加工装备的三维结构，面向大理石、花岗岩等硬质脆性材料的大件雕铣与切割场景搭建。设备采用双立柱高架龙门布局，横梁沿两侧床身纵向进给，主轴滑座在横梁上完成横向移动，Z向滑枕带动加工头实现垂向行程，摆头部分提供两个旋转自由度，使刀具能够以连续变化的空间姿态接触工件，适合复杂曲面雕像、建筑装饰浮雕、石材异形构件的多面加工。

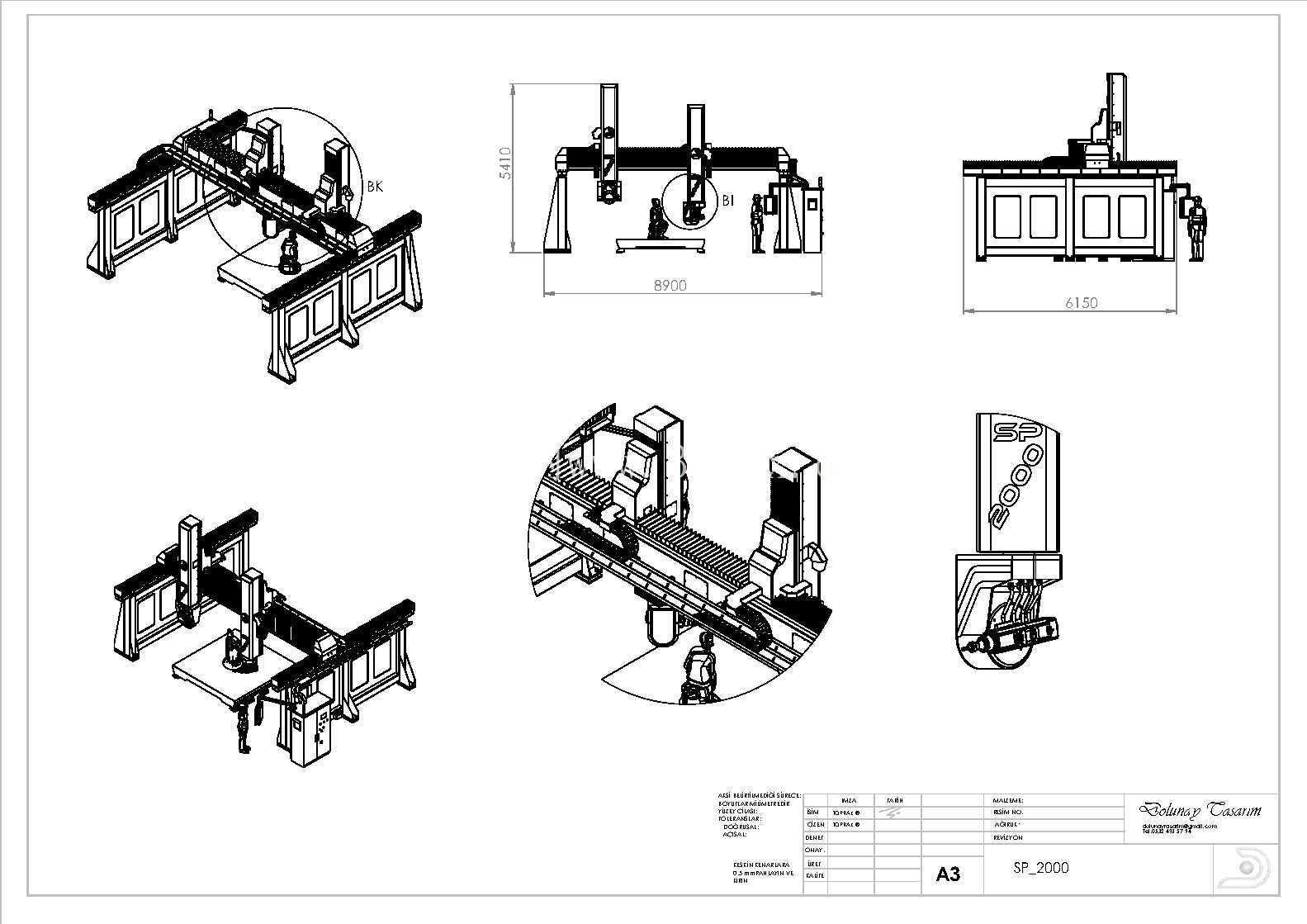

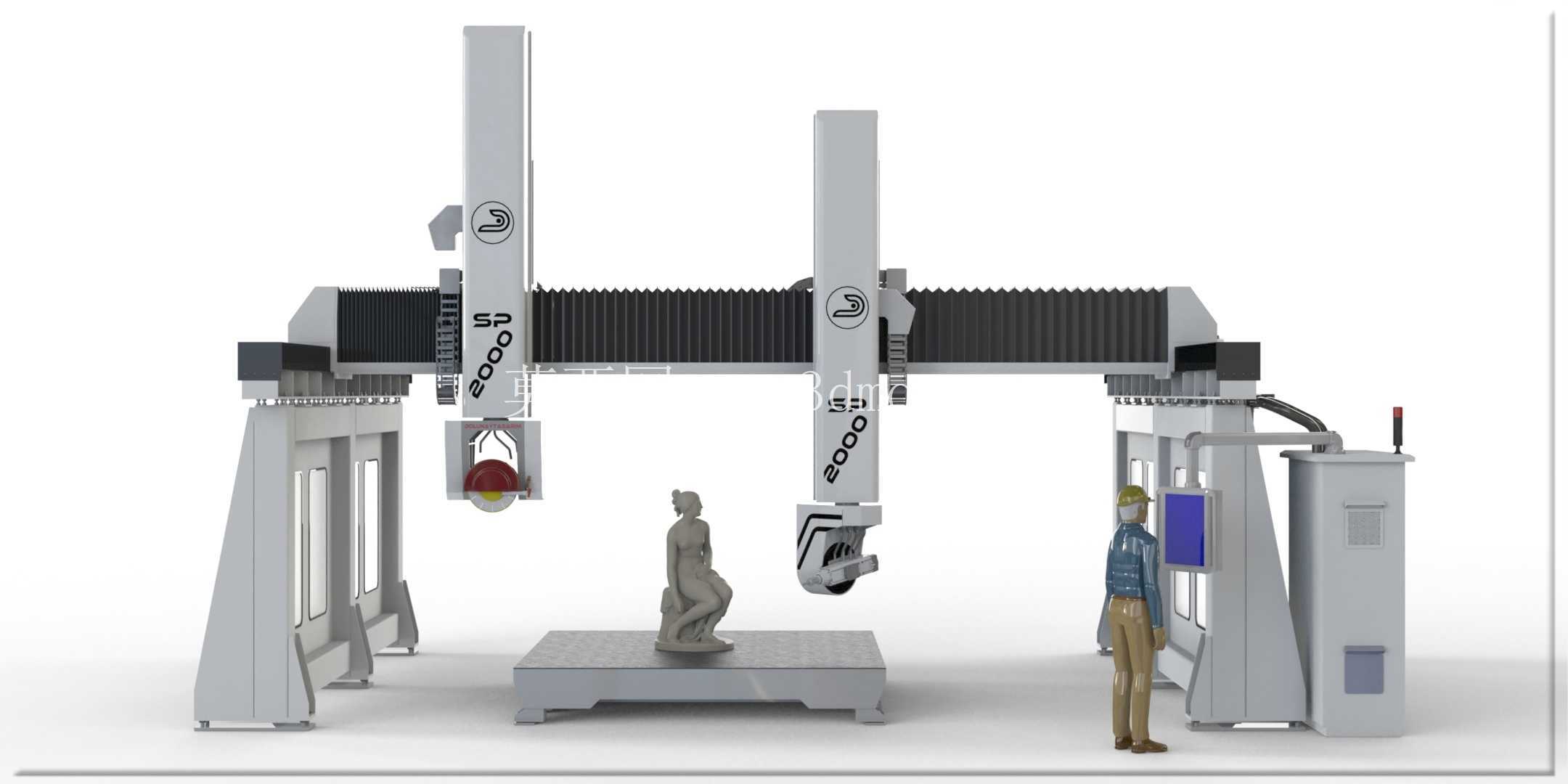

　　从现场布置角度看，工作台区域预留了较大的工件承载空间，最大加工范围可覆盖Z向约2000mm、Y向约5000mm、X向约5500mm的作业边界，能够容纳整块大型大理石坯料。建模时需要重点控制龙门跨距、立柱底脚间距、横梁离地高度以及工作台顶面标高之间的关系：跨距过小会限制坯料宽度，立柱过高则会削弱切削时的框架刚性；床身两侧导轨的平行度、横梁导轨与纵向导轨的垂直度，也直接影响大件连续走刀的轮廓精度。

　　设备的实际用途并不局限于平面刻字或简单铣槽。五轴联动头可在雕像侧面、内凹曲面、倾斜装饰面等位置保持合理刀具角度，减少三轴加工中因刀具垂直固定而产生的夹持干涉。对于石材加工厂，这类装备可承担艺术雕塑粗开坯、立体人像精加工、建筑柱面雕花、墓碑异形轮廓、大板曲线切割等任务；粗加工阶段强调去除量大、排屑顺畅和主轴扭矩，精加工阶段则更关注摆头定位、表面纹路连续性以及刀具磨损后的姿态补偿。

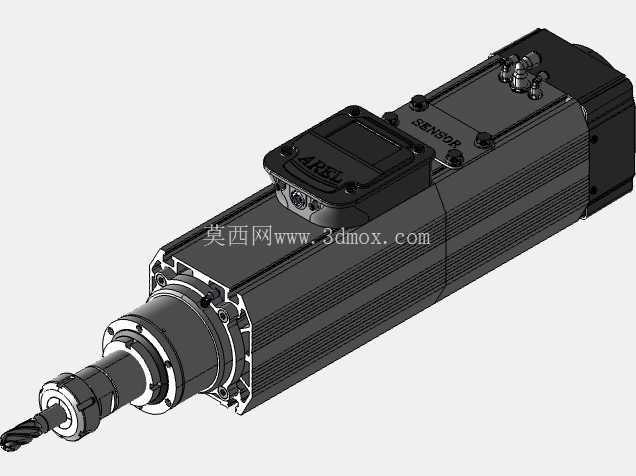

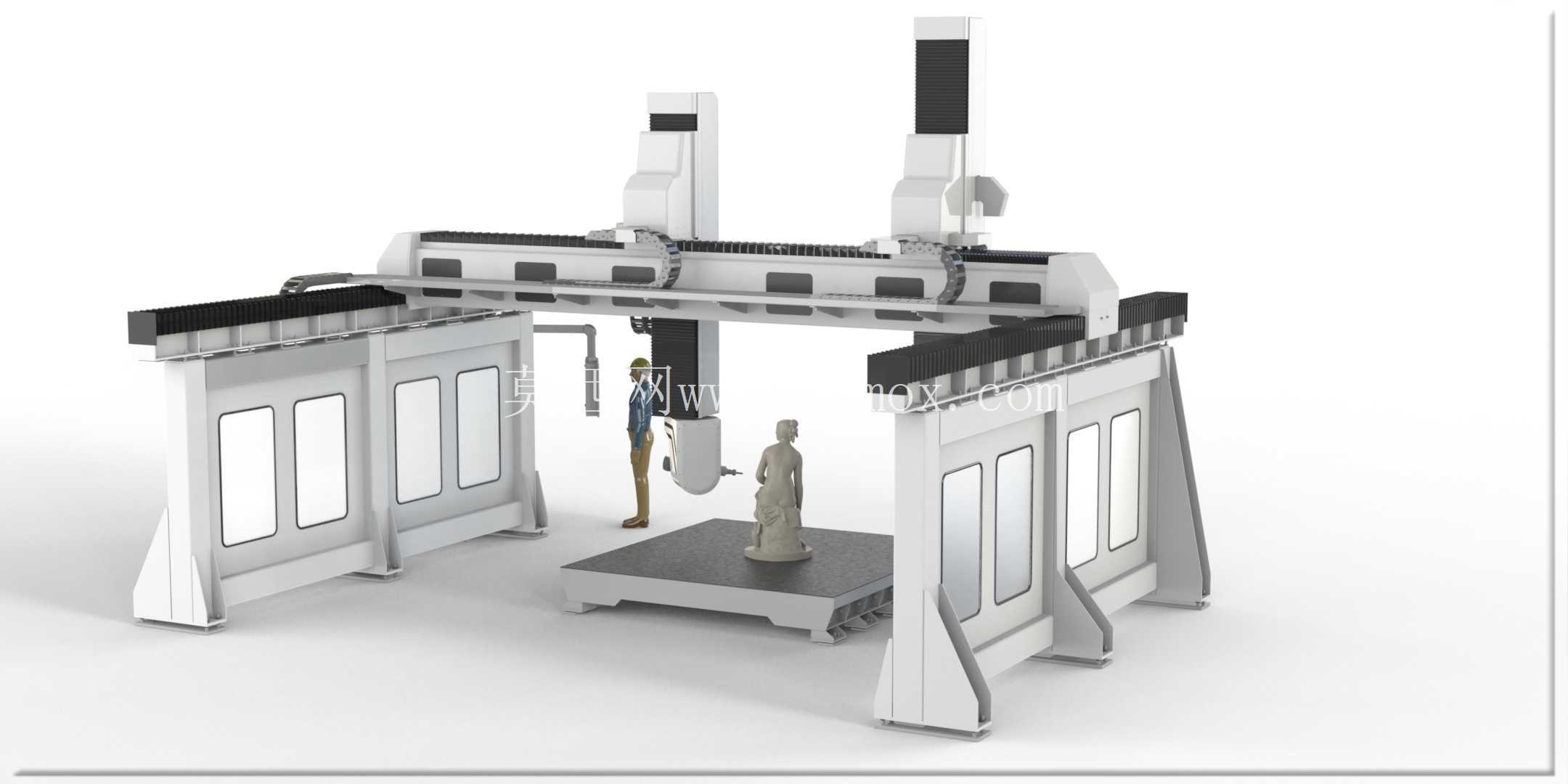

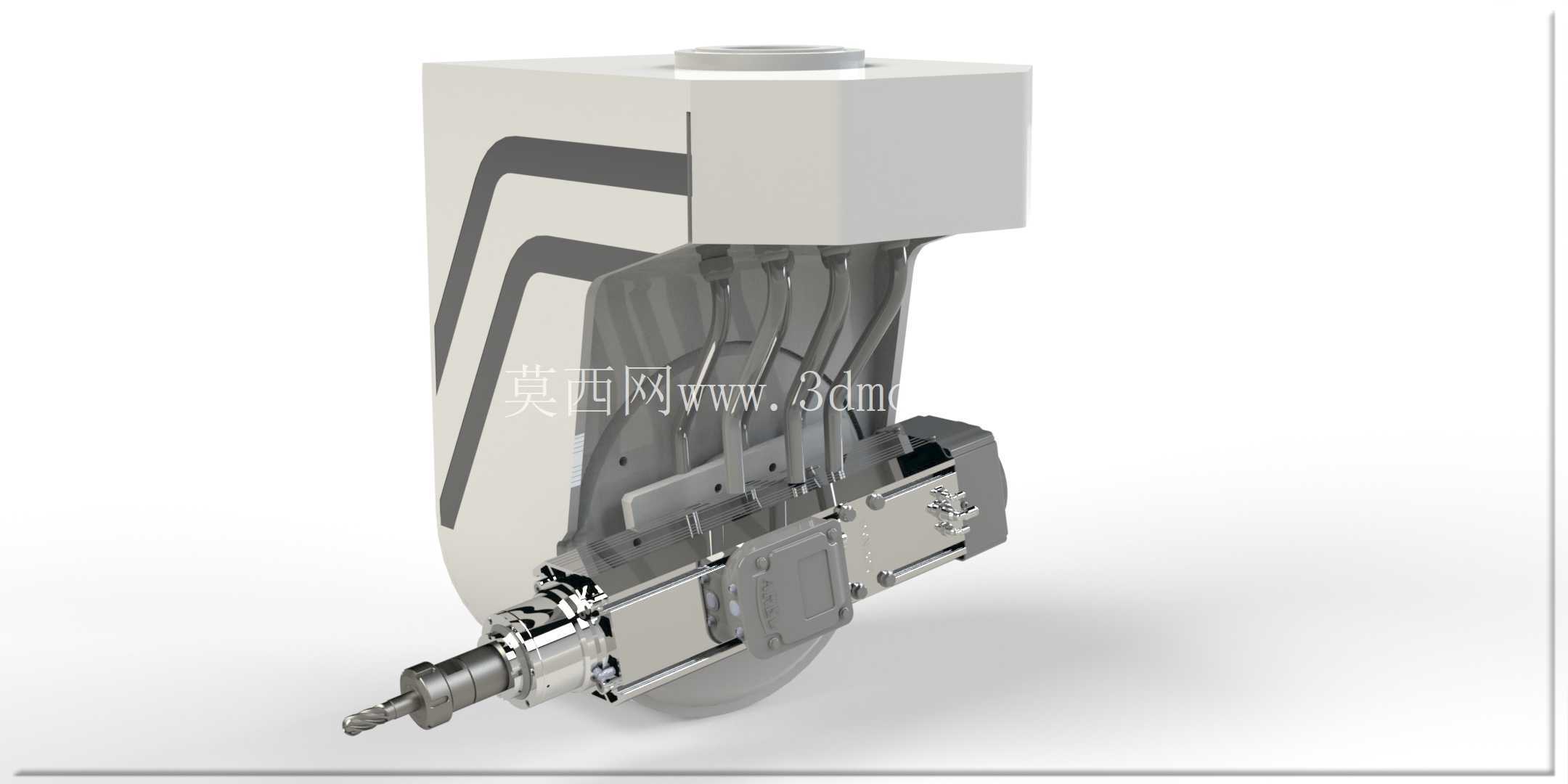

　　结构设计上，两侧立柱与底部支撑形成封闭门式框架，横梁承担滑座和主轴单元的移动载荷，长行程条件下必须考虑横梁自重引起的挠度变化。导轨、齿条或丝杠驱动组件的布置应尽量靠近切削力传递路径，避免悬臂过长。主轴头周围需要预留冷却、除尘和刀具更换空间，石材切削产生的泥浆和粉尘较重，防护板、导流槽、吸尘接口和工作台周边围挡都应在三维布局阶段同步考虑，而不是等主体结构完成后再补装。

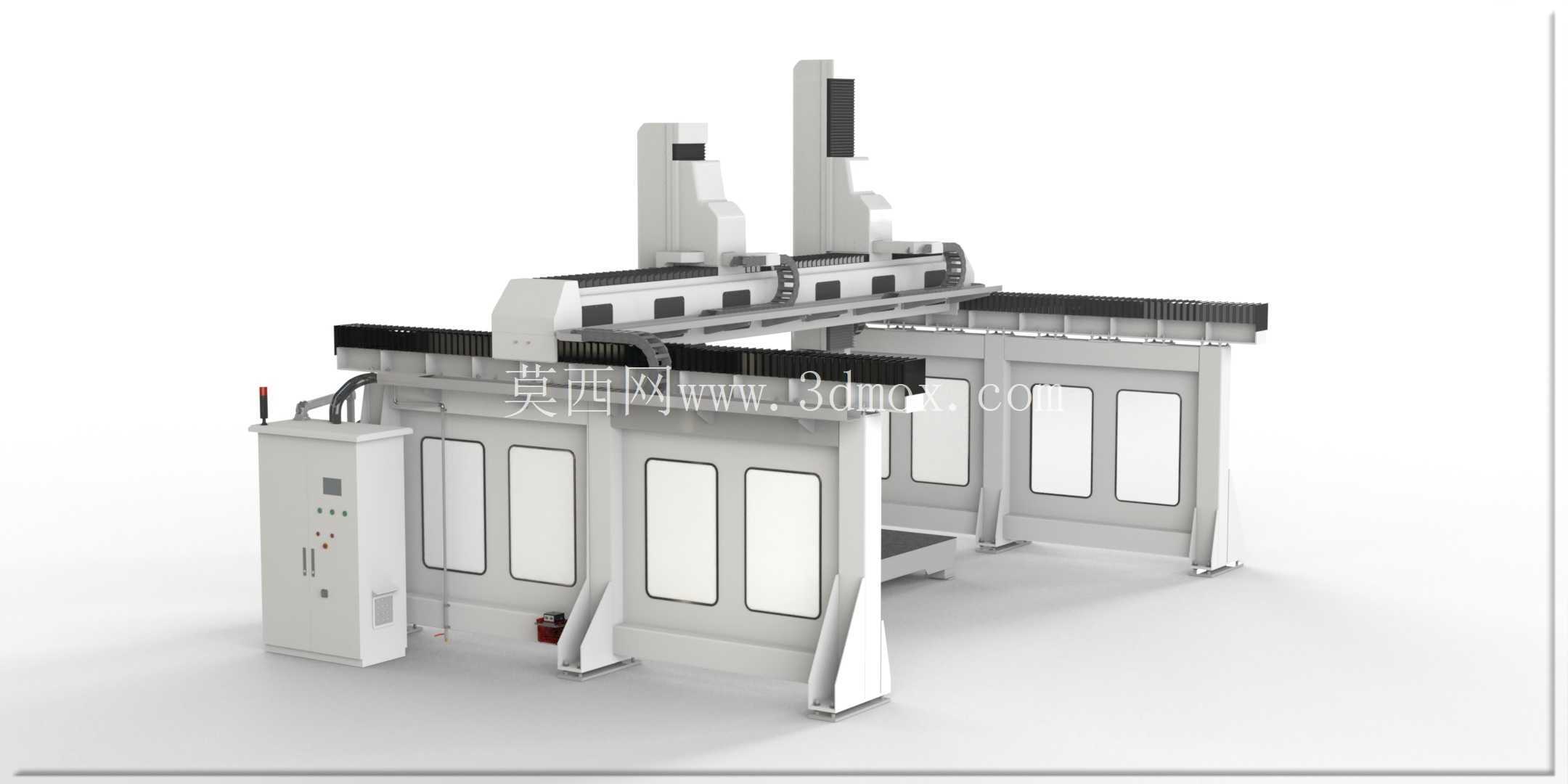

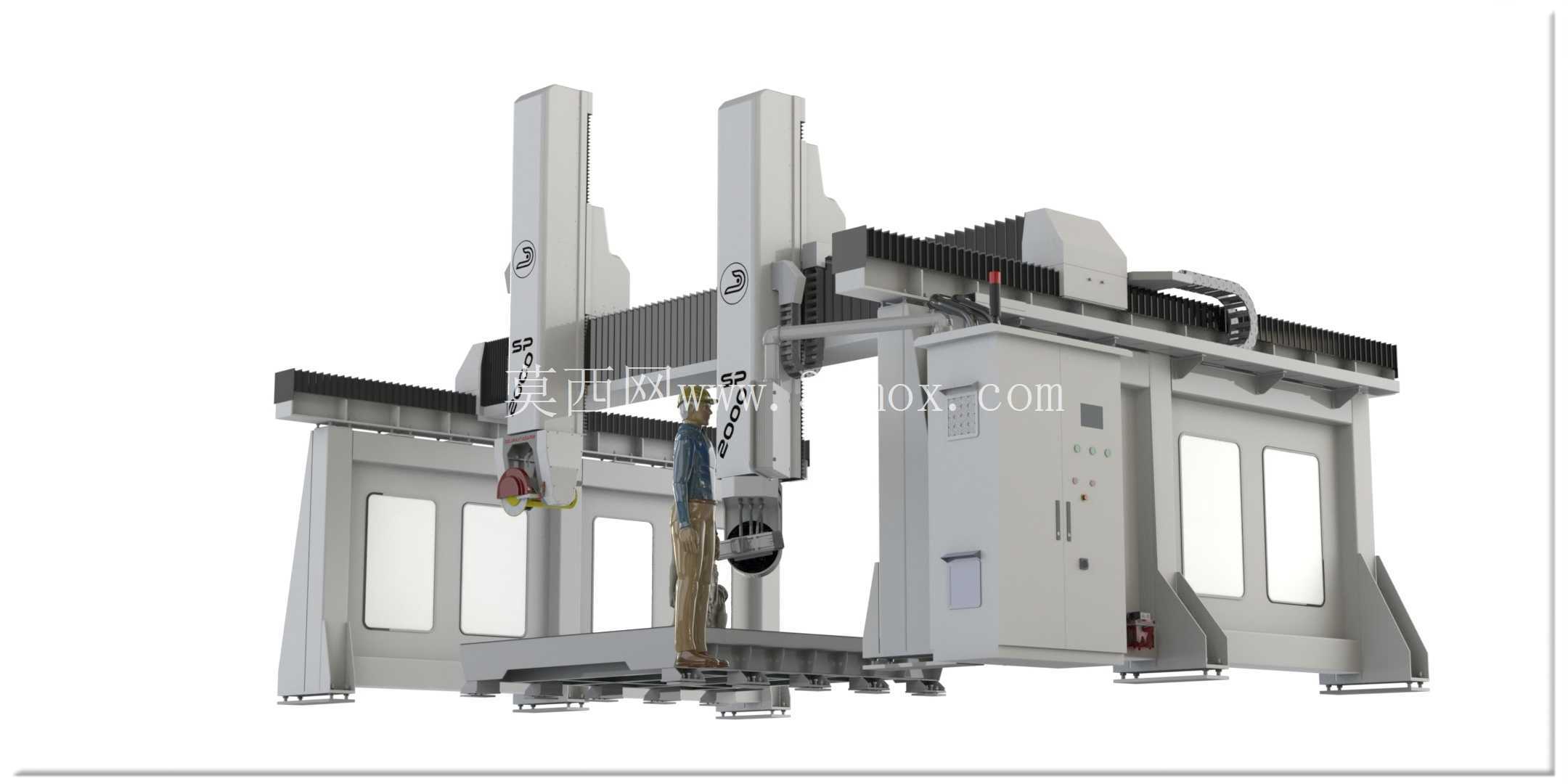

　　侧边电气控制柜与主机分离布置，有利于减少振动和粉尘对电控元件的影响。柜体到龙门拖链的线缆走向需预留弯曲半径，动力线、编码器线和冷却管路在随横梁往复运动时不能与床身、护罩发生摩擦。操作维护侧应保留人员进入工作台的通道，吊装大型石板时还要核对叉车或吊装设备与立柱、横梁之间的安全间隙。

　　建模过程中，床身、立柱、横梁、滑枕、摆头、工作台、防护罩和拖链可按功能模块拆分，既便于检查装配干涉，也方便后续根据客户场地调整行程、防护形式和除尘方案。对设备选型人员而言，该结构的核心价值在于用稳定的龙门框架承载大尺寸石材，同时依靠五轴头完成普通三轴设备难以一次装夹实现的立体雕刻与多角度切割。
