重载铰接式液压油缸结构设计

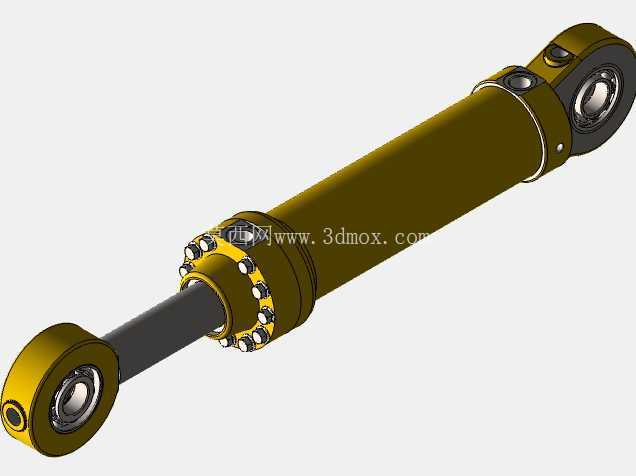

　　该油缸采用两端铰接耳环的布置形式，杆端与缸底端均配置带关节轴承的连接耳板，可在设备举升、变幅、推拉工况中补偿安装面之间的角度偏差，避免活塞杆承受侧向弯矩。这类结构在工程机械工作装置、冶金设备倾翻机构、环卫车辆装载臂、农机悬挂调节系统中十分常见，现场安装时两端销轴通常沿同一方向穿入，关节轴承允许油缸在工作平面内随铰点轨迹小幅摆动，同时对垂直于摆动平面的错位留有一定容差。

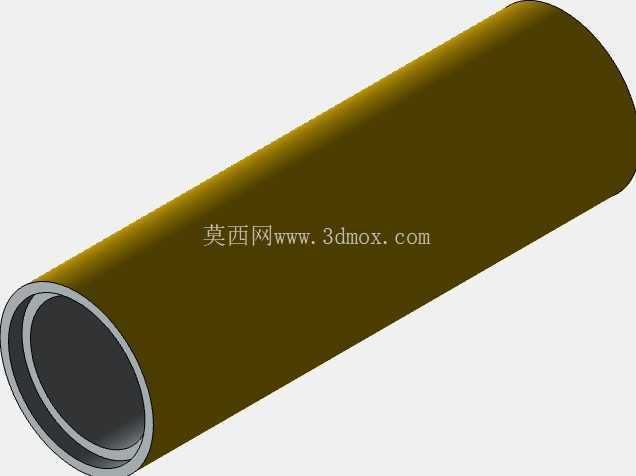

　　从实际用途看，油缸的核心任务是把压力油的液压能转化为直线方向的推拉力。活塞杆伸出时承担推举动作，缩回时承担拉回动作；在负载保持工况下，无杆腔侧压力由管路中的平衡阀或液控单向阀锁定，油缸自身则依靠密封系统维持容腔封闭。设计中缸筒选用厚壁无缝管并对内孔进行珩磨，表面粗糙度与圆度直接影响活塞密封寿命；活塞杆表面经镀铬硬化处理，在粉尘、泥浆或户外雨淋环境下可降低划伤概率。

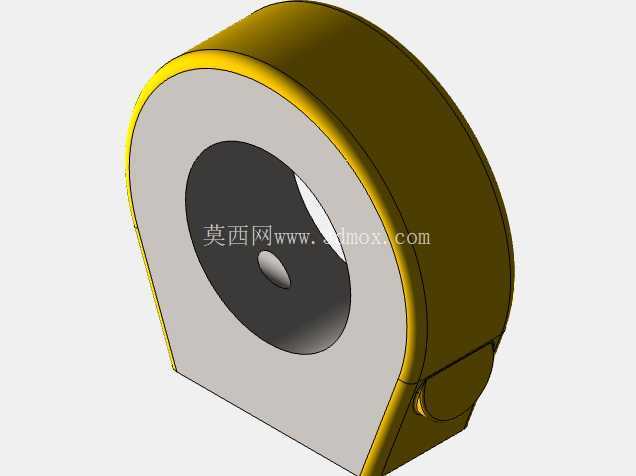

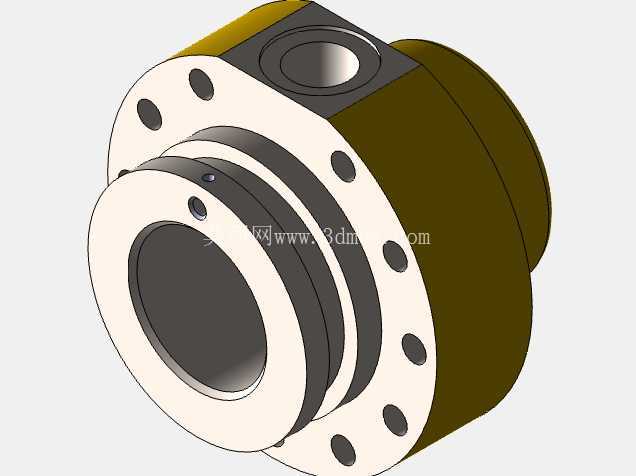

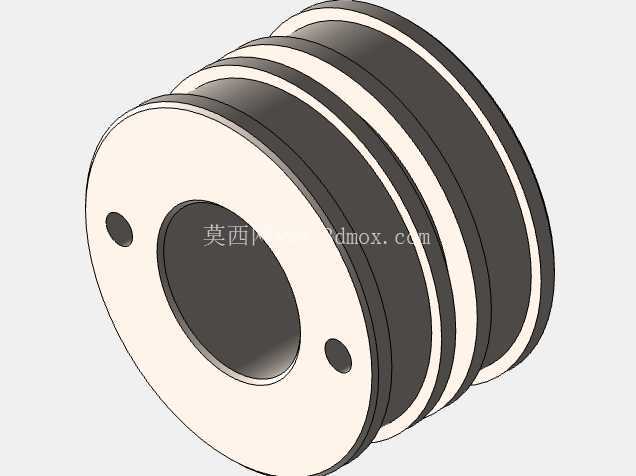

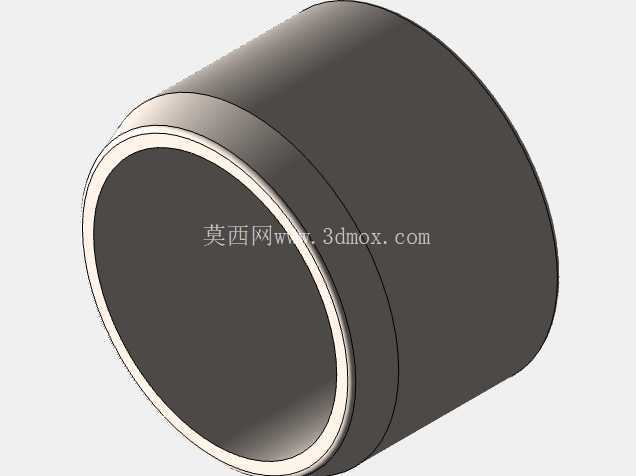

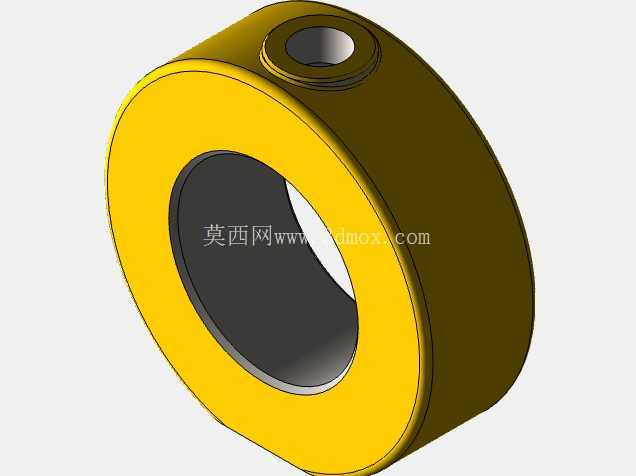

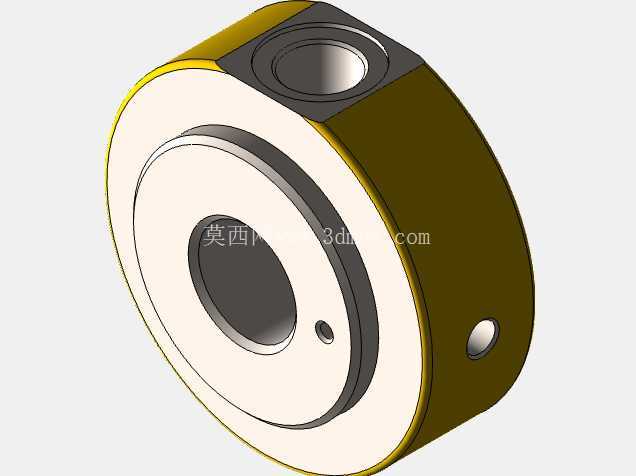

　　结构拆分上，产品由缸筒、活塞杆、活塞、导向套、端盖法兰、双耳连接头、关节轴承及紧固件组成。活塞与杆端采用螺纹连接并设防松措施，活塞外圆布置多道密封，包含主密封、耐磨导向带与缓冲密封；导向套压装在缸盖位置，内嵌杆密封与防尘圈，既承担活塞杆径向支承，又阻止外界污染物进入容腔。缸盖与缸筒之间采用法兰螺栓锁紧，图中沿圆周均布的高强度螺栓提供足够预紧力，以承受内压产生的轴向分离力，结合面处设置O形圈或组合密封实现静密封。

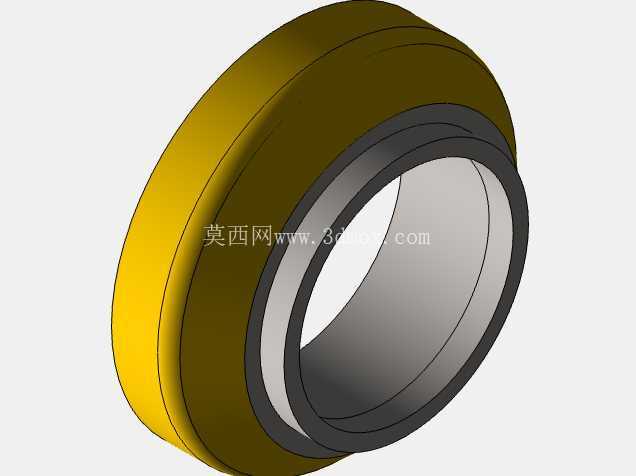

　　建模时需重点处理几处装配关系：耳环内孔与关节轴承外圈采用过渡配合，轴承内圈与设备销轴形成回转副；活塞杆与导向套之间保留合理间隙，保证往复运动时不发生金属刮擦；活塞外圆与缸筒内壁之间通过导向带定心，密封件沟槽尺寸须严格按照所选密封样本的截面直径与压缩率绘制。螺栓圆周阵列要与法兰孔位一一对应，螺纹收尾、倒角与退刀槽不可省略，否则在工程图下发加工时容易出现干涉。

　　外形与安装边界方面，选型阶段首先确认销轴直径、两耳环中心距以及行程长度。闭合长度决定油缸完全缩回时铰点之间的最小距离，伸出长度等于闭合长度加行程，二者共同约束机构在极限位置是否会发生机械顶死。缸筒外径影响设备臂体内部的通过空间，杆端耳环宽度须与支座叉口宽度匹配，关节轴承的摆角范围需覆盖机构全行程中的最大夹角变化。若布置空间狭窄，还需核对缸体中部油口位置，保证液压管路在摆动过程中不与臂架摩擦。

　　功能特性上，该类油缸适合中高压重载工况，推拉力由活塞有效面积与系统工作压力共同决定。伸出时无杆腔作用面积大，相同压力下输出推力更高；缩回时有杆腔有效面积减小，回程速度相对更快而拉力略低。针对行程末端冲击，可在活塞两侧设置缓冲结构，当柱塞进入端盖缓冲腔时，油液经节流间隙排出，使末段速度逐渐降低，减少销轴与结构件的撞击噪声。

　　在设备维护角度，两端铰接点应配置润滑脂嘴，定期向关节轴承加注润滑脂；防尘圈若出现老化渗油，需及时更换杆密封组件。三维装配阶段还应进行运动干涉检查，模拟油缸从最短到最长的全过程，观察耳环、缸筒法兰、油管接头与周边支架的相对位置，尤其在铰点轨迹不是直线的连杆机构中，油缸姿态会持续变化，不能只按静态位置判断间隙。整体结构体现了重载液压执行元件在强度、密封、导向和安装补偿之间的平衡，适合作为机械设计中直线驱动机构的参考样件。
