剪叉式汽车举升液压动力站结构

　　这套三维结构围绕汽车维修车间里最常见的剪叉式举升工况展开，核心不是单纯把一辆车放在平台上做展示，而是把承载平台、交叉剪臂、底部基座、液压动力单元以及执行油缸之间的装配关系完整还原出来。现场使用时，车辆驶入举升平台并停稳后，液压站输出压力油，驱动举升油缸伸缩，剪叉臂绕铰接点同步展开，使平台沿近似垂直方向平稳上升；维修人员可在底盘下方完成机油更换、制动系统检修、悬架检查、排气系统拆装等作业。下降过程则依靠液压回路中的节流与保压元件控制回油速度，避免平台突然下沉。

　　从结构布置看，剪叉臂承担主要载荷，臂体之间通过销轴铰接，上端与平台导轨或滑块配合，下端与底座铰接或滑动连接。这种布置的关键在于把车辆重力转化为臂体的压弯复合受力，并通过铰点把载荷传递到基础框架。建模时需要重点表达剪臂的截面形式、铰点同轴关系、滑块行程区间以及平台边框的支撑范围。平台不能只看作一块平板，它实际承担轮胎接触载荷、轮挡定位、侧向约束和维修时的局部踩踏载荷，因此边缘梁、横梁和板面加强位置都应在结构中有所体现。

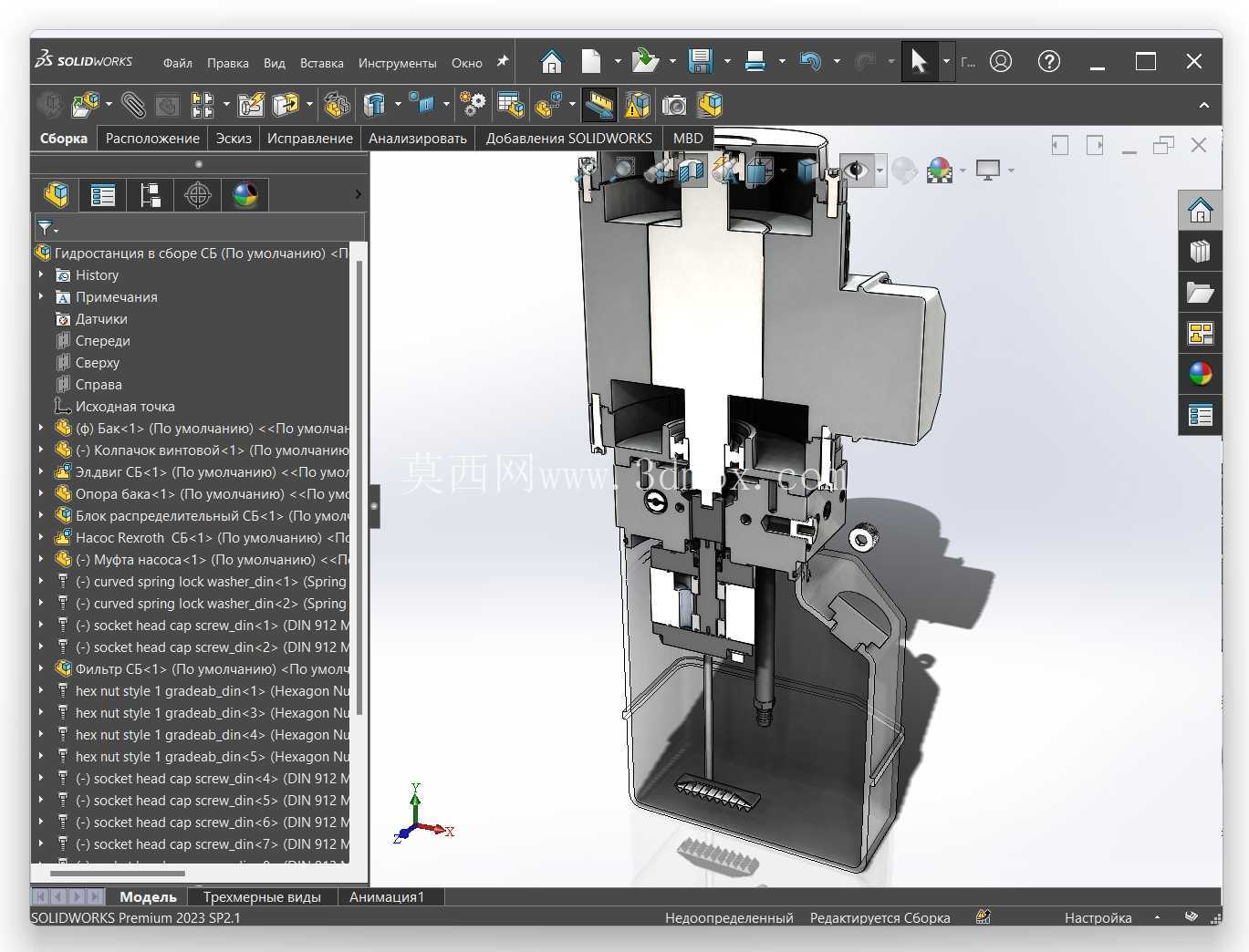

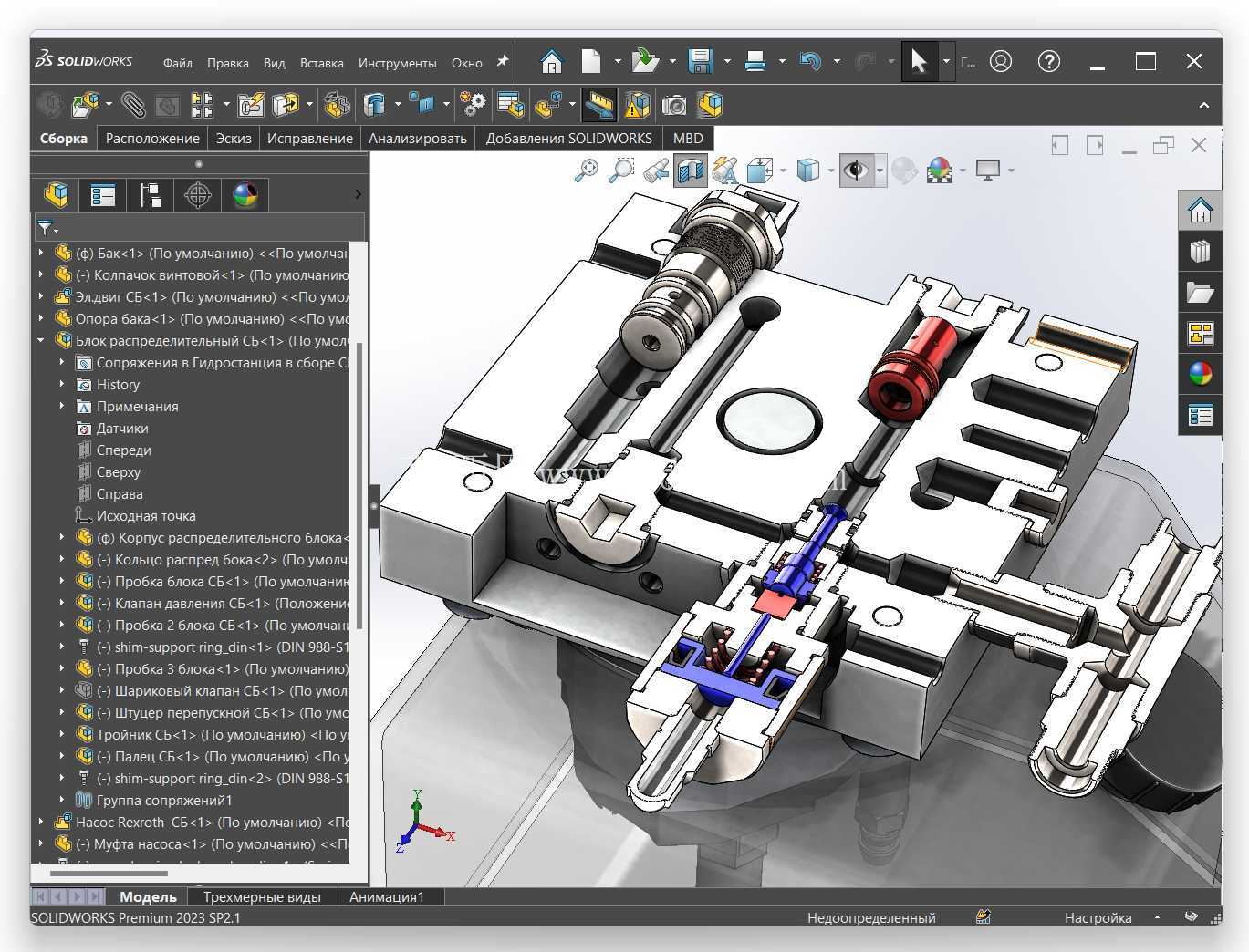

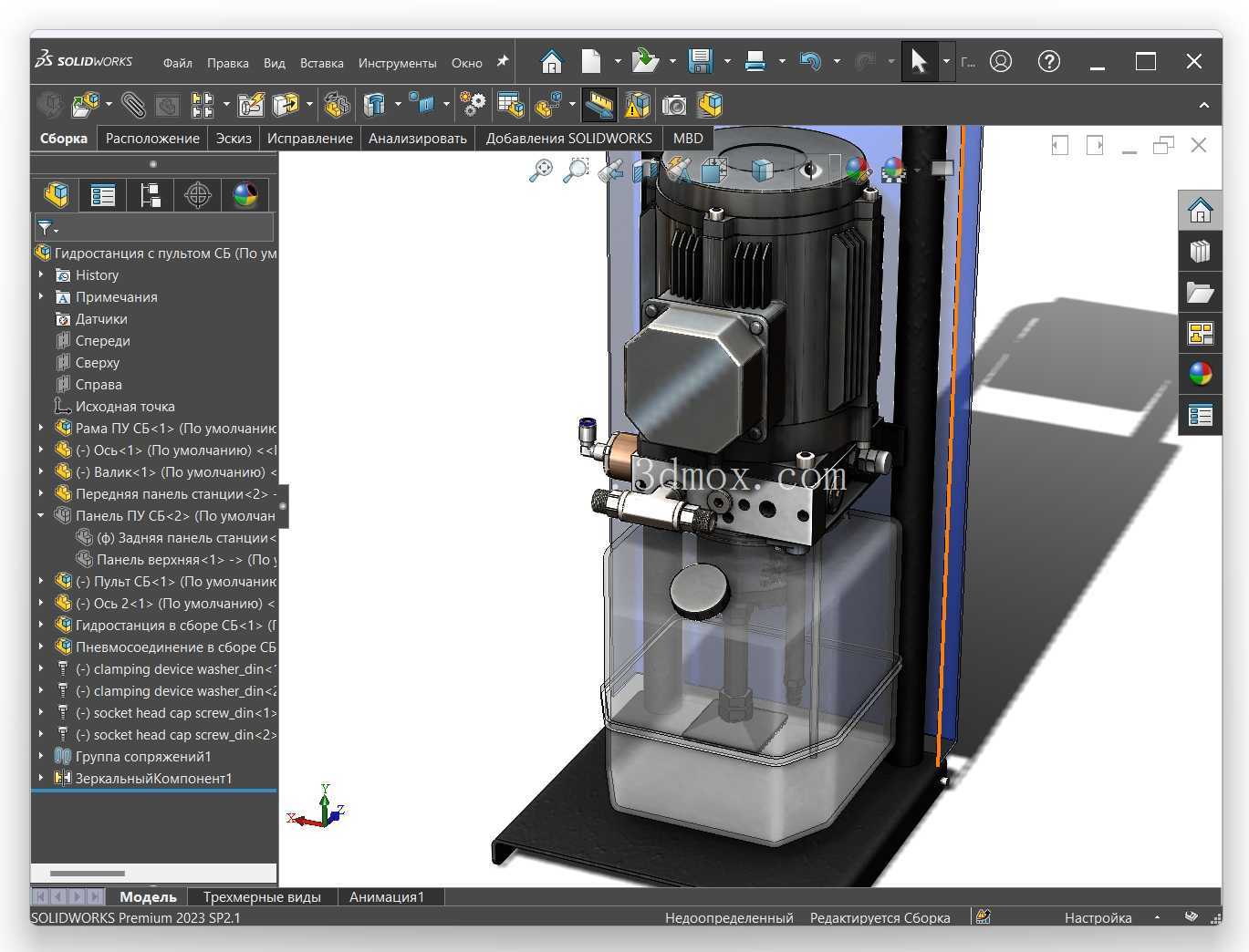

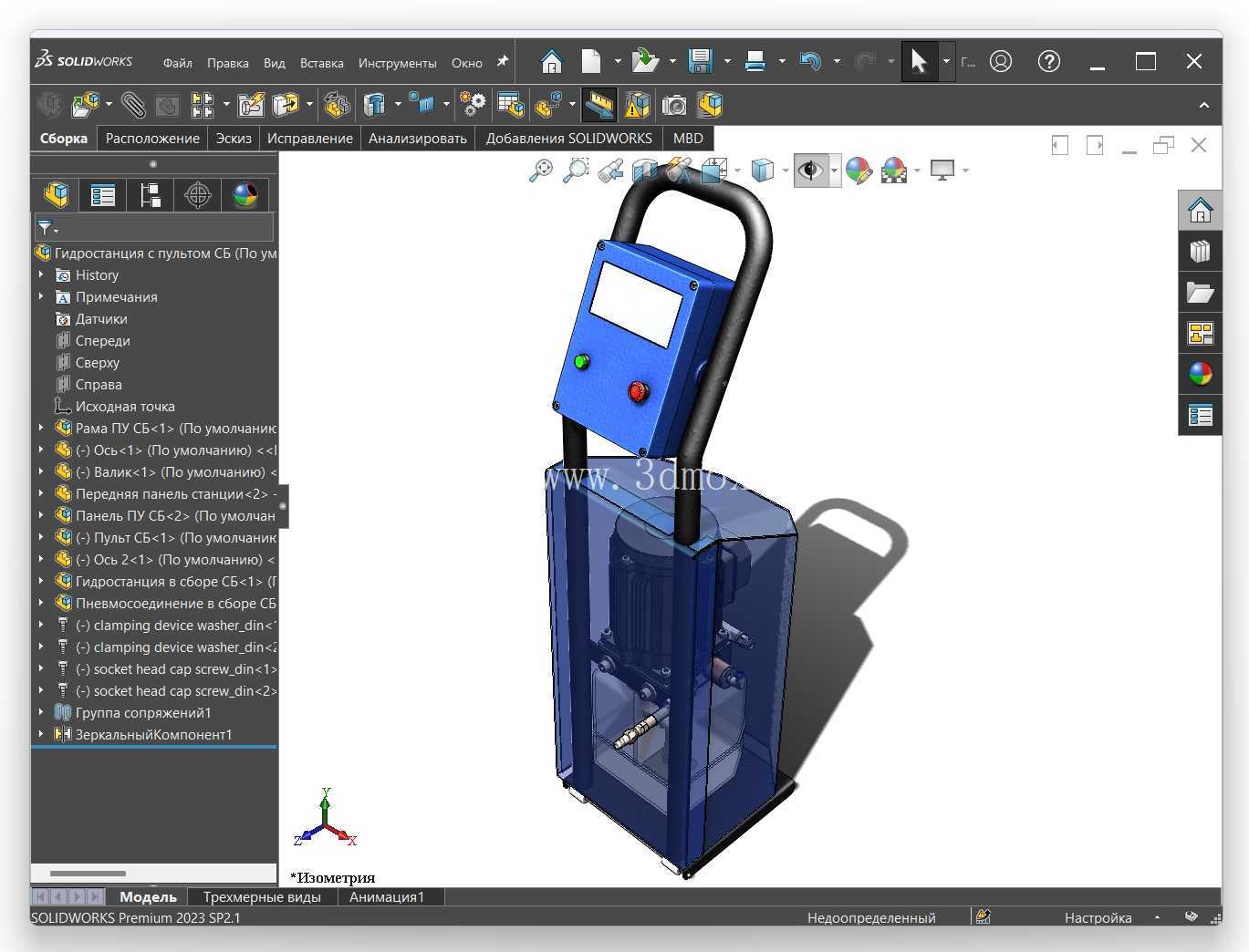

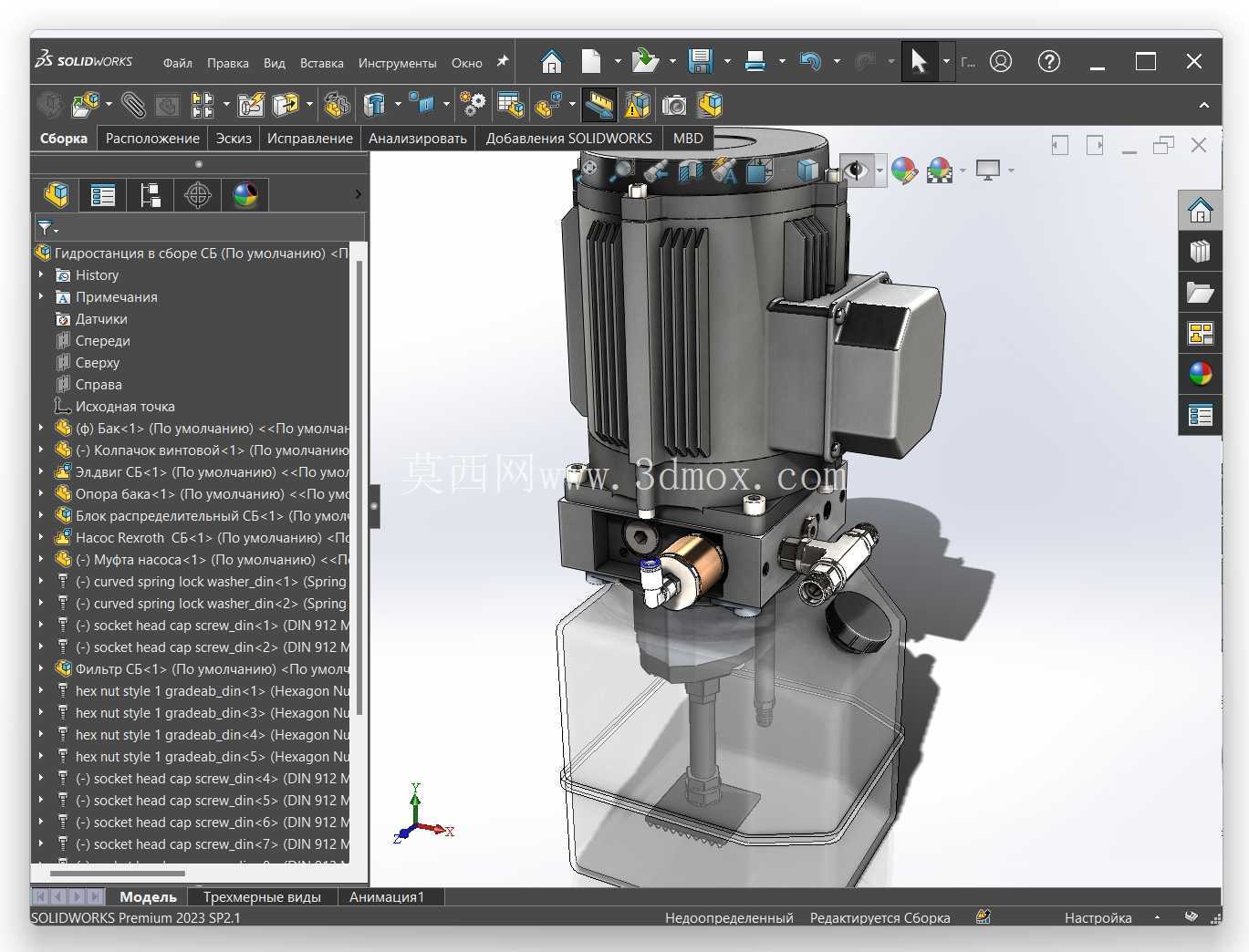

　　液压动力站独立布置在举升机侧旁，外形上由箱体、动力元件、阀组接口和管路连接区域组成。实际设备中，站内通常集成油箱、电机泵组、过滤器、溢流阀、节流阀、单向阀、压力表接口和放油或加油结构。它的作用不只是提供油压，而是决定举升速度、系统压力上限、保压能力、下降稳定性以及异常工况下的安全边界。三维结构里把动力站与主机分开表达，有利于现场规划维修通道和油管走向，也便于检查泵站与举升油缸之间的干涉关系。

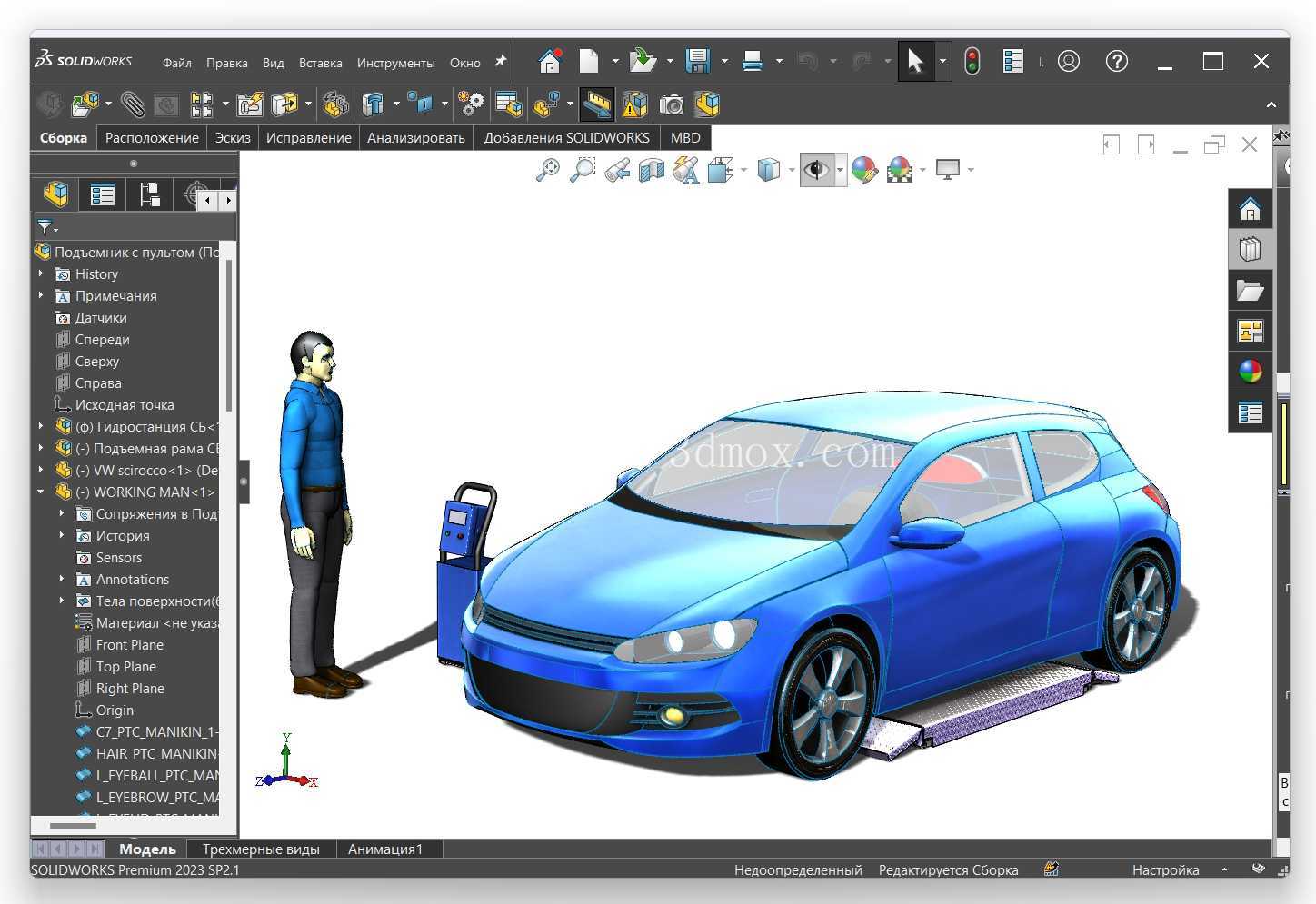

　　设计思路上，这类设备优先考虑低位进入高度、平台有效宽度、额定承载中心、升降同步性和停机保压可靠性。剪叉式结构相比双柱举升机，占用地面轮廓更完整，但车辆支撑面更连续，对小型乘用车、新能源汽车底盘作业以及快修工位比较友好。平台处于最低位置时，需要保证车辆能够依靠自身动力或牵引方式顺利驶入；升至高位时，则要关注剪臂最大张开角度、油缸行程末端位置、平台最小离地间隙以及维修人员进入底盘下方的空间高度。

　　安装边界方面，主机底座需要落在平整、具备足够承载能力的混凝土地面上，地脚连接位置不能靠近地面裂缝或薄弱垫层。动力站与主机之间应预留软管弯曲半径，管路不得经过车辆轮胎碾压区域，也不能贴靠剪臂运动轨迹。泵站侧面要保留操作、检修和油液维护空间，尤其阀块、油位观察位置和电气接线区域不应被平台或车辆遮挡。平台前后轮挡、侧滑保护和机械锁止位置虽然在不同厂家方案中形式不同，但在结构评审时都应与剪臂行程、轮胎定位和人员作业路径一起校核。

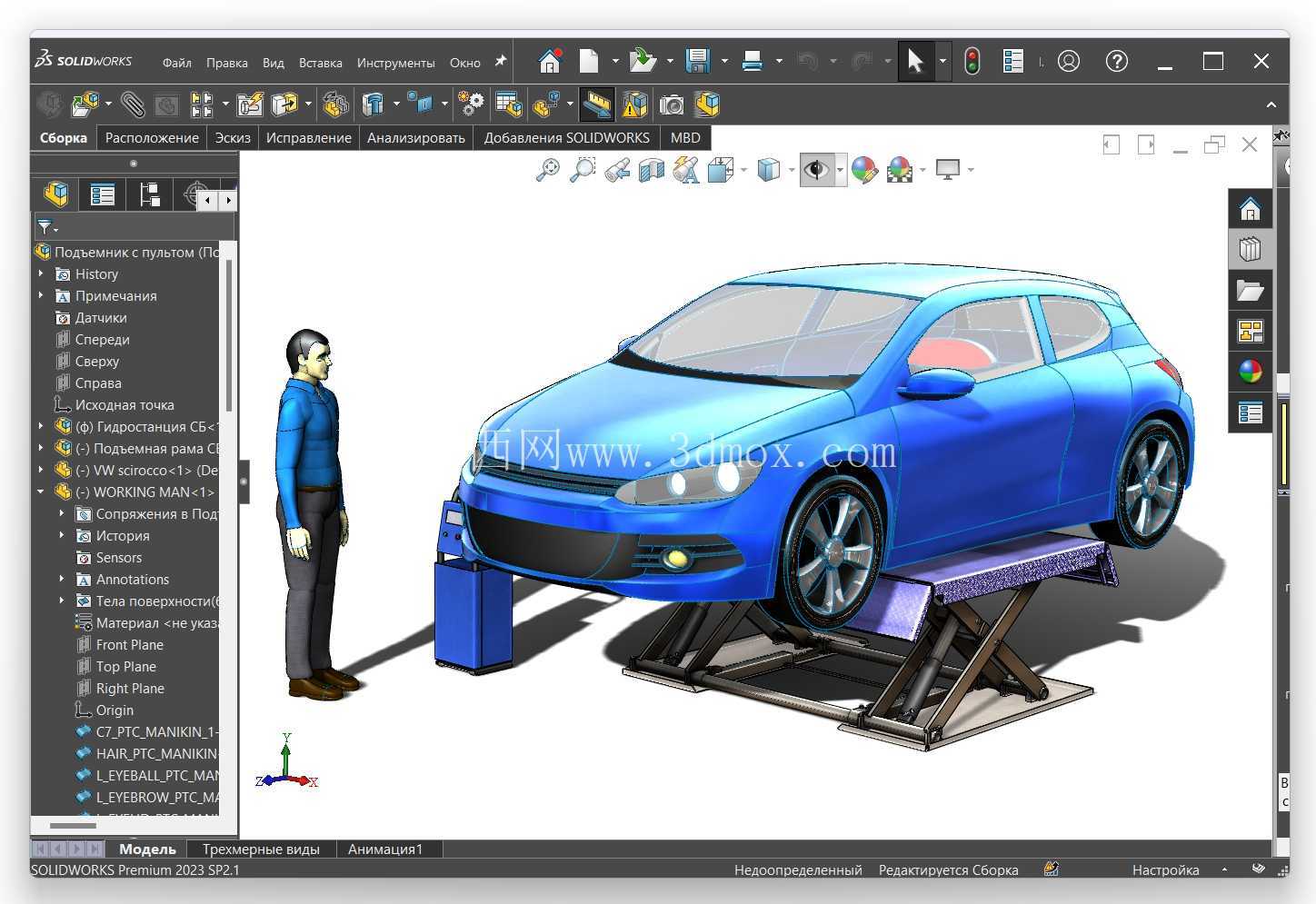

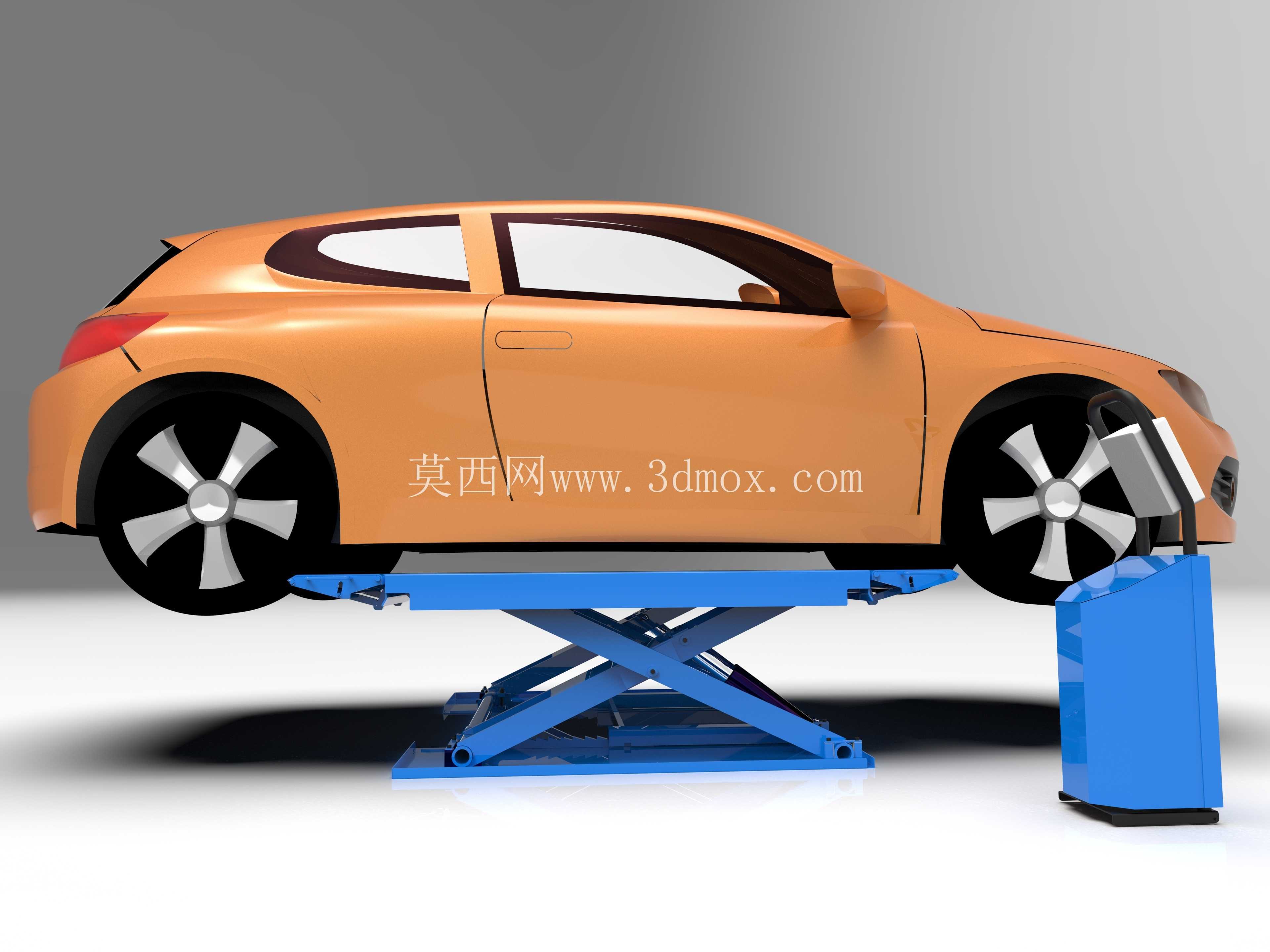

　　从建模角度看，该作品适合用来演示液压举升设备的整机布局：车辆模型提供了真实尺度参照，可直观看出平台长度、轮距适配范围和车辆驶入后的重心位置；蓝色剪叉机构与独立泵站则突出了执行机构和动力源之间的分工。结构设计人员可据此继续细化油缸铰点力臂、销轴直径、臂板厚度、底座锚固方式以及液压阀组选型；维修规划人员也能通过模型判断车辆举升后底盘可达性、泵站摆放合理性和车间工位占用范围。
