移动式55千瓦液压动力站成套结构

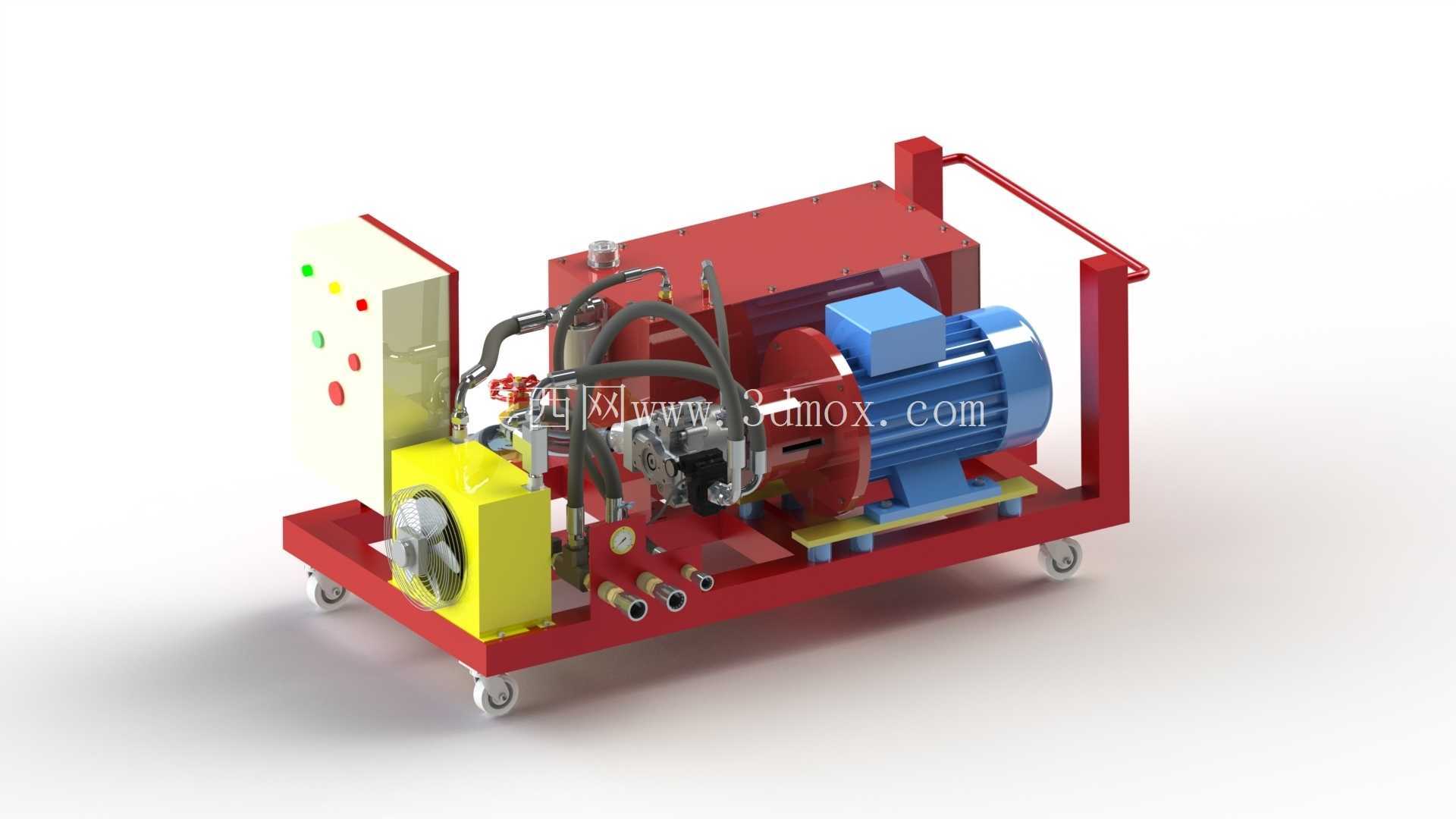

　　这套移动式液压动力站面向需要集中提供高压油源的现场工况，整体采用带脚轮的焊接框架承载，适合在模具试模、工装夹紧、检修顶升、小型压机驱动以及临时液压执行机构联调等场景中使用。设备并非固定安装在地基上，而是通过底部四个万向脚轮实现工位间转移，框架后侧设置推拉杆，操作人员可在车间通道内短距离推移。框架主体采用红色型钢焊接，立柱与底部横梁形成围合式防护，既承担电机、油箱、阀组和电控箱的重量，也避免搬运过程中管路和阀件直接受碰撞。

　　动力部分由蓝色电动机、联轴器、液压泵及泵座组成，电机横向布置在框架右侧，泵体位于电机与油箱之间。该布置使主轴中心线尽量与泵输入轴线保持同轴，联轴器区域保留拆装空间，后期维护时可以单独拆出泵组而不必移动整个油箱。电机下方设置垫高支座，支座与框架之间通过紧固件连接，便于根据泵的中心高调整垫片，补偿加工和装配误差。对于55kW级动力单元，电机重量和启动扭矩较大，框架在电机支脚位置需要加强横梁，避免运行时因支点刚度不足产生振动。

　　油箱及蓄能、过滤、温控相关元件集中在框架左侧和中部。黄色箱体区域承担油液储存与散热界面，箱体侧面布置液位、温度、注油及放油相关接口，油路从泵出口进入阀组，再通过高压软管送往外部执行元件。管路设计上，硬管用于相对固定的接口连接，软管用于电机、泵与阀块之间存在微幅振动或装配偏差的部位。软管弯曲半径、接头走向和相邻管路间隙都需要在三维布置中校核，避免与车架边缘、电机风罩或电控箱发生摩擦。多路阀、压力表、压力调节阀和回油过滤元件集中在中部操作面，方便调试人员观察压力并调整流量与压力参数。

　　电控箱立置于框架左前侧，箱体面板上布置启动、停止、急停及运行指示元件，箱体与电机、阀组之间保持安全距离。这样的布局有两个实际考虑：一是操作人员站在动力站前端即可完成启停和状态确认；二是电控箱远离高压油管接头密集区，可降低渗漏油液直接喷溅到电气元件上的风险。箱体内应预留接触器、热继电器、端子排和走线槽位置，外部电缆沿框架边缘固定，不应悬空跨过高温或运动部件。

　　从安装边界看，该设备属于紧凑型移动式HPU，长度方向需要覆盖电机、泵组、油箱和电控箱，宽度方向需包含脚轮、侧防护梁及外侧管路，高度方向则要考虑电机顶部、阀组最高点和推拉杆。布置车间点位时，不能只按设备投影面积预留空间，还应在电机后端留出抽芯和检修距离，在阀组正面留出操作与测压接头连接空间，在油箱侧部留出滤芯更换和油样检测空间。脚轮支撑面要求平整，设备就位后若长期带压运行，建议配合可调支脚或垫块承担载荷，减少脚轮持续受力带来的晃动。

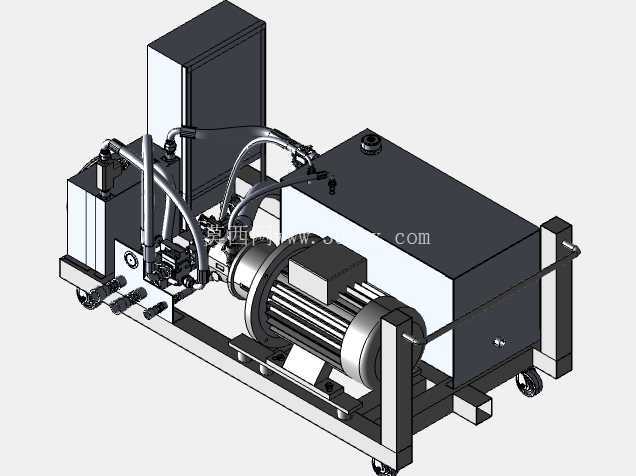

　　结构建模时，框架是整套设备的基准。先按型钢截面建立底框、立柱、推手和安装梁，再确定电机轴线、泵接口、油箱外形和电控箱位置。油路部分不能只追求外观连接，需要按实际通径和接头规格建立管路，尤其关注泵吸油口到油箱的距离、回油口高度以及阀块油口方向。高压软管应设置合理松弛量，但不能与脚轮、车架焊缝或皮带类运动件干涉。散热方面，若现场连续运行时间较长，应在油箱周边预留风冷或水冷元件安装位；若仅间歇工作，可通过箱体容积和自然散热满足油温控制。

　　该动力站的设计重点在于把电机、泵、油箱、控制阀、过滤器、电控系统和移动底盘整合为一个可独立转运的液压源。选型时需要结合执行机构数量、工作压力、流量需求、油液清洁度等级和现场移动频率综合判断；三维设计阶段则应同步校核管路干涉、维护空间、重心位置、起吊或推移姿态以及外部油管快换接口的操作高度，使设备在交付后既能稳定供油，也能方便现场快速接入不同液压工装。
