模块化铝型材框架二氧化碳激光切割设备

　　这套设备的整体机架采用20×20毫米规格的铝西格玛型材搭建，和传统焊接钢制机架的设计路线完全不同，型材之间依靠标准连接件锁紧固定，所有梁段、支撑立柱都可以单独拆卸更换，后期如果需要调整加工幅面、扩容内部组件，不需要动用气割、焊接设备，直接松开紧固件重新排布型材点位即可完成改装，对于小批量定制加工场景、教学实训场景来说，这种可重构的机架设计能大幅降低设备迭代改造成本。

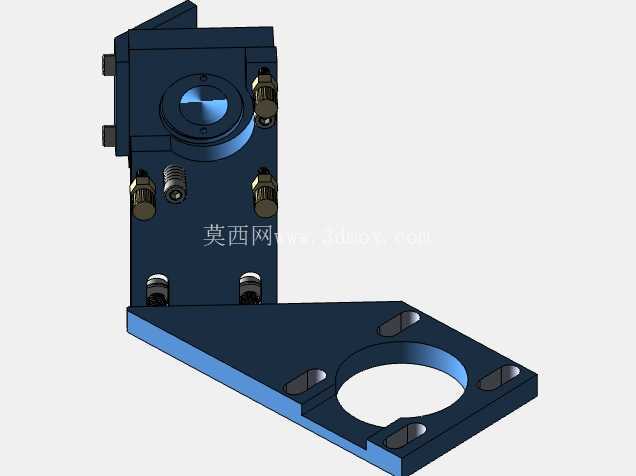

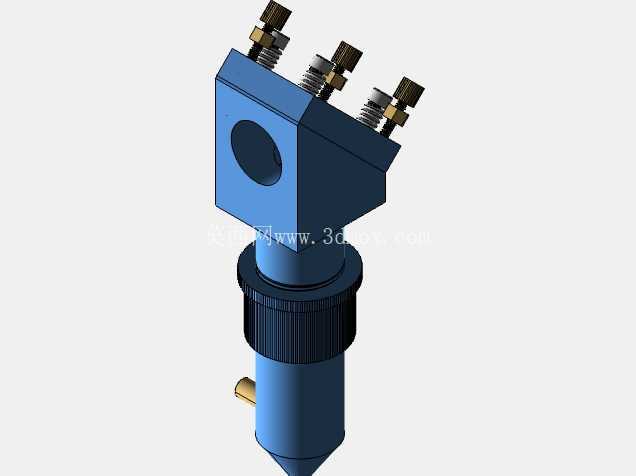

　　从实际加工用途来看，这类二氧化碳激光切割设备主要面向非金属板材的裁切作业，常见的加工场景包括广告行业亚克力字切割、包装行业瓦楞纸板打样裁切、服装面料皮革雕花下料、工艺礼品行业竹木薄片镂空雕刻，加工时激光头沿XY两轴做平面插补运动，聚焦后的高功率激光束直接气化、熔融待加工材料，不需要额外制作冲压模具，换产时只需要导入对应切割路径程序就能快速切换加工任务，特别适合多品种、小批量的柔性生产需求。

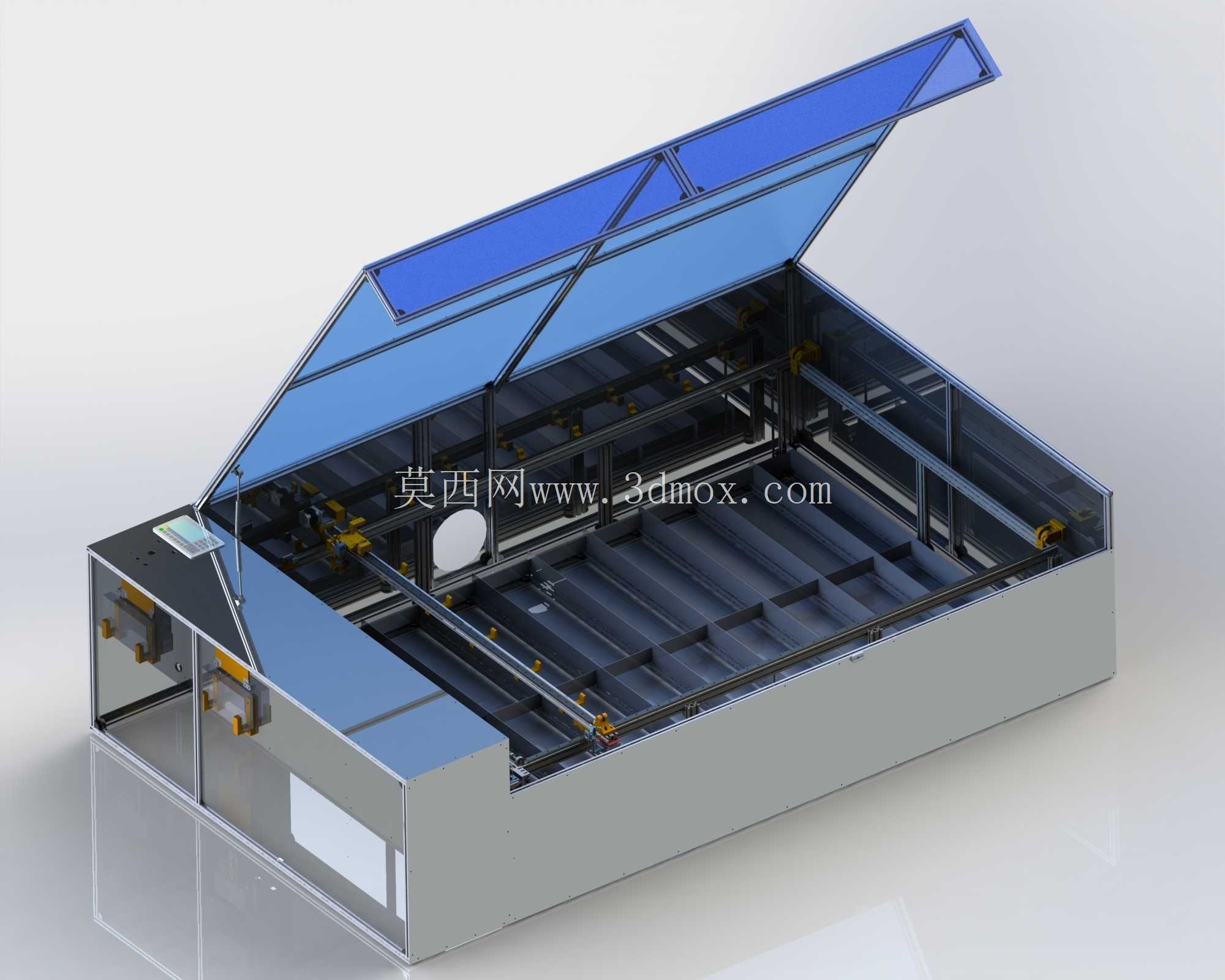

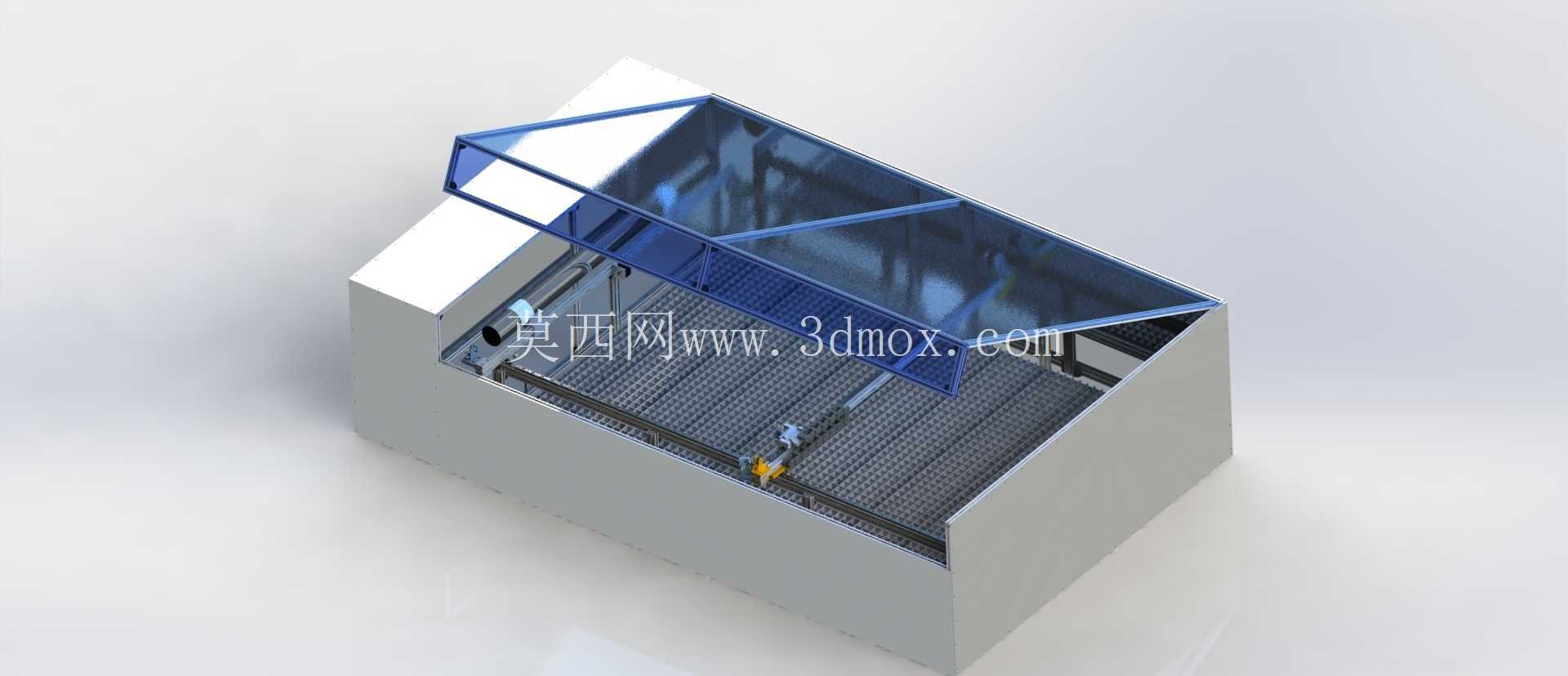

　　设备的上半部分设置了可向上翻折开启的透明防护顶盖，顶盖边框同样沿用铝型材框架，面板采用带蓝色遮光属性的防护板材，一方面可以阻挡激光作业时产生的漫反射光线外泄，避免操作人员眼部被强光灼伤，另一方面翻开顶盖之后，整个加工腔室完全敞开，操作人员可以很方便地铺设大幅面板材、清理工作台面的加工残渣、对内部导轨和传动组件做日常维护。顶盖的开合支点布置在机架后侧长边，翻起后依靠气撑杆支撑定位，不会在作业过程中意外下落。

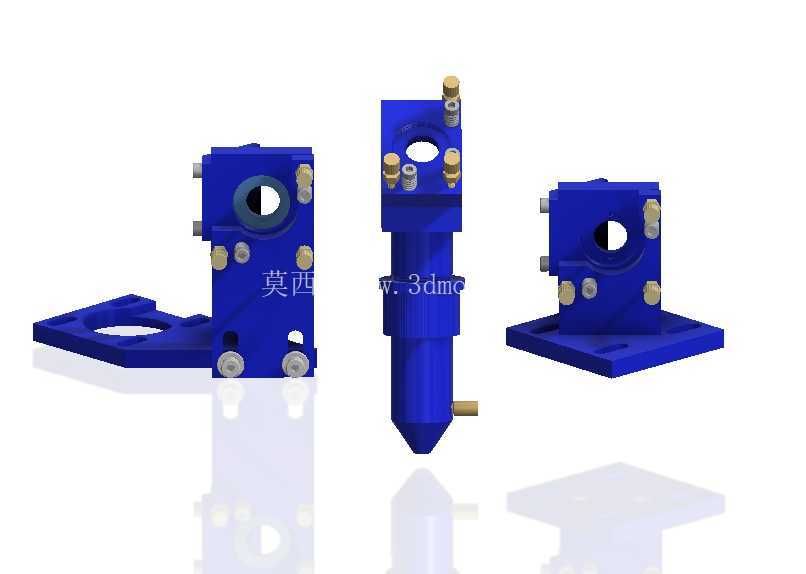

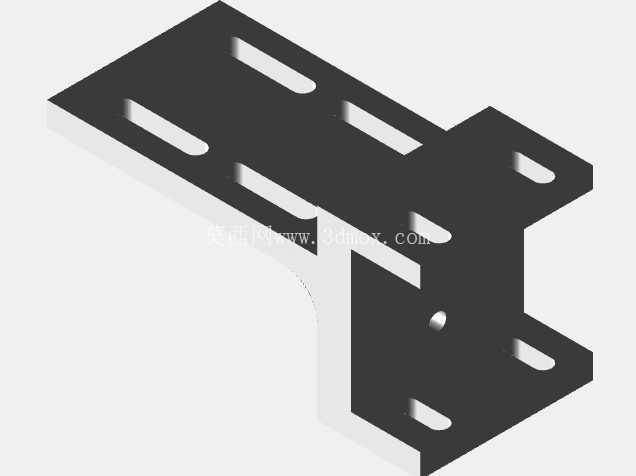

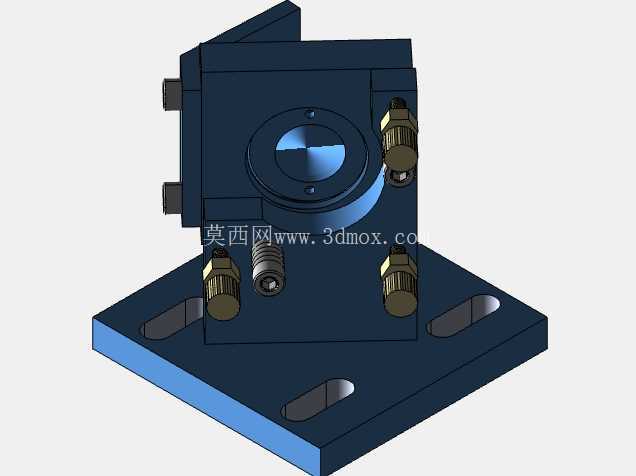

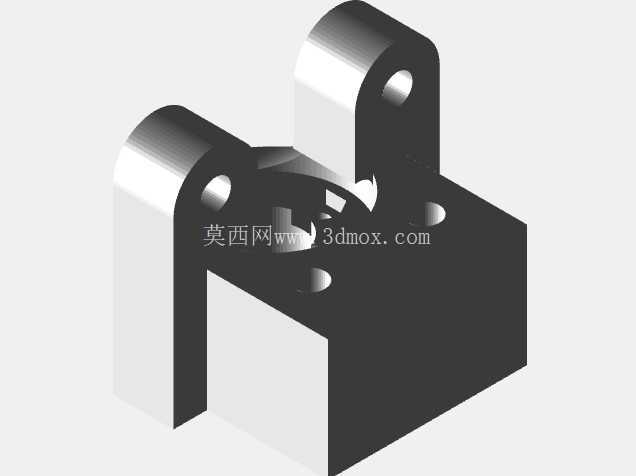

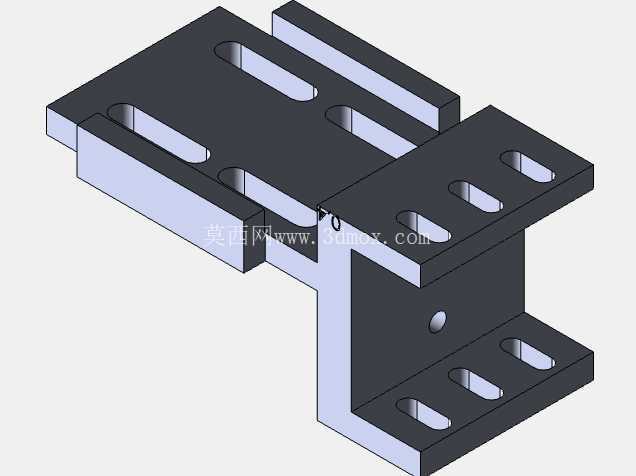

　　腔室内部的工作台面采用栅格条状支撑结构，栅格条沿Y轴方向等距排布，待加工的板材平铺在栅格上方，激光穿透材料之后不会直接灼烧工作台基体，栅格之间的空隙可以让加工产生的烟尘向下流通，配套底部的排风管路就能把废气抽排到净化设备中。XY传动组件分别布置在腔室两侧的横梁和纵向导轨上，导轨安装基准面直接依托铝型材的预制槽道定位，装配时不需要额外做大量铣削加工，只要调整导轨平行度、锁紧固定螺栓就能满足传动精度要求。

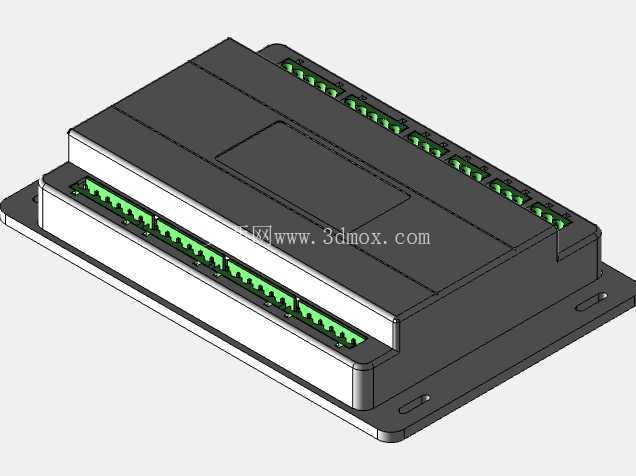

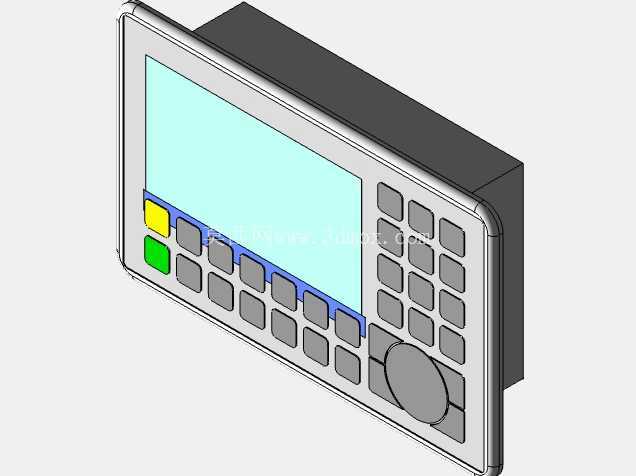

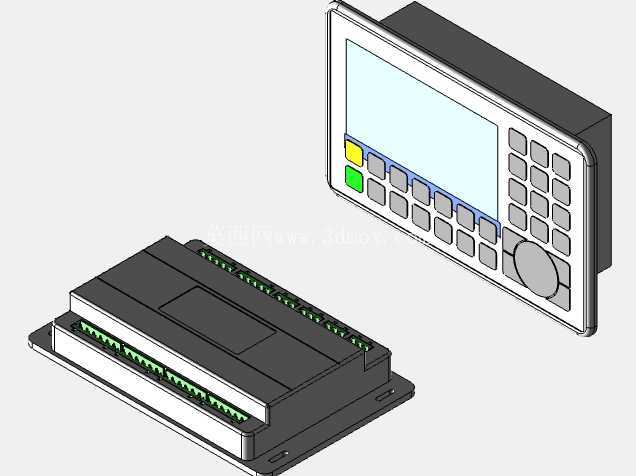

　　设备下部的柜体区域分成多个功能舱段，左侧舱室用来安装激光发生器、驱动控制板卡、气路辅助组件，正面预留了操作显示屏和控制按钮的安装位，操作人员站在设备正面就可以完成参数设置、加工启停操作；柜体下部的空间可以收纳排风管道、电源线缆，避免管线外露绊倒现场人员。机架底部的支撑脚采用可调式结构，设备就位之后可以旋转脚座调整整体水平度，即使车间地面存在小幅平整度误差，也能把工作台面调至水平，避免板材放置时出现滑移、传动组件运行出现偏载。

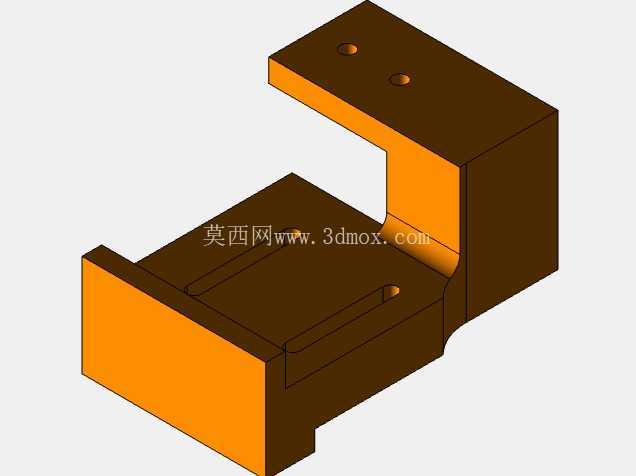

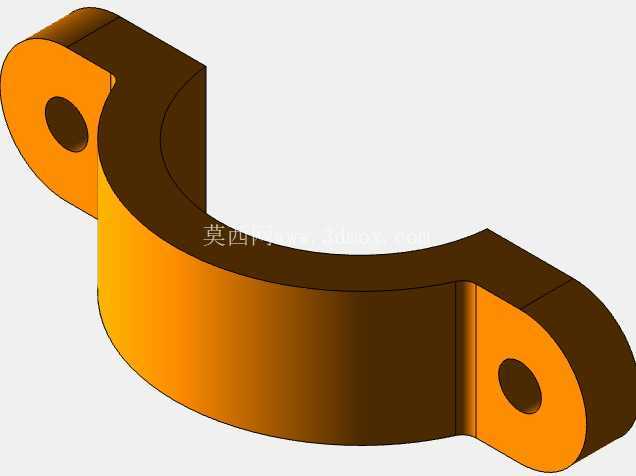

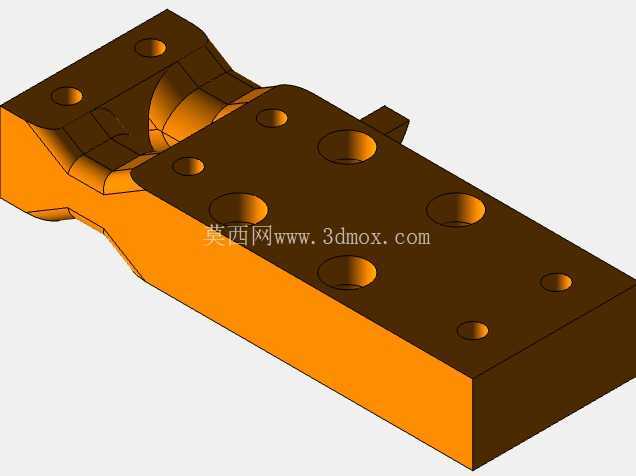

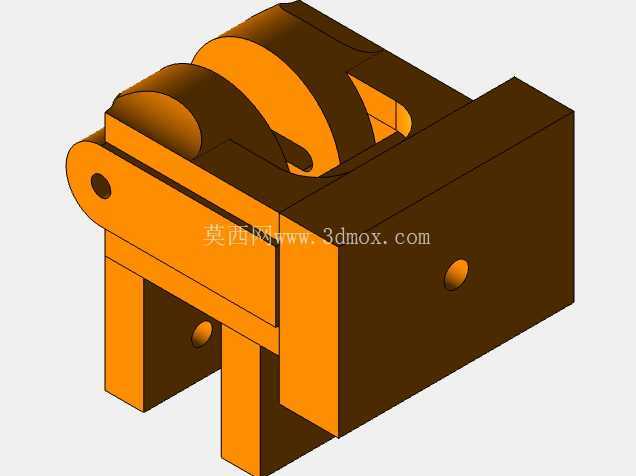

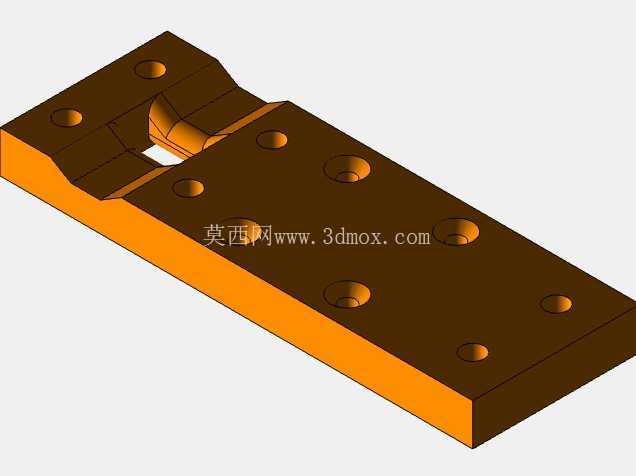

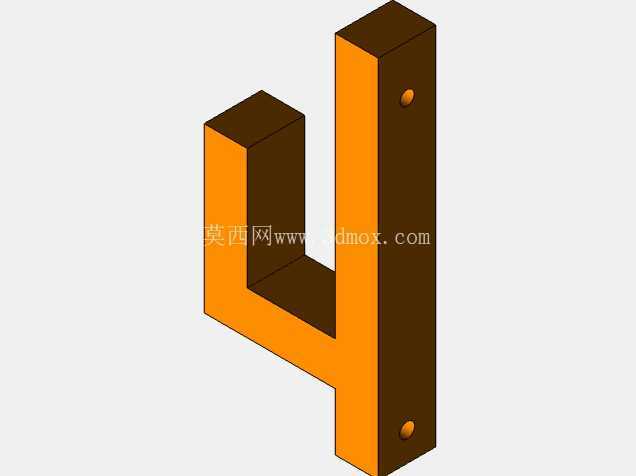

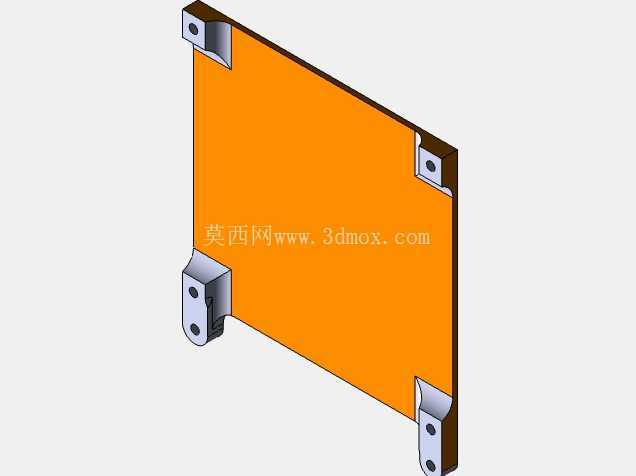

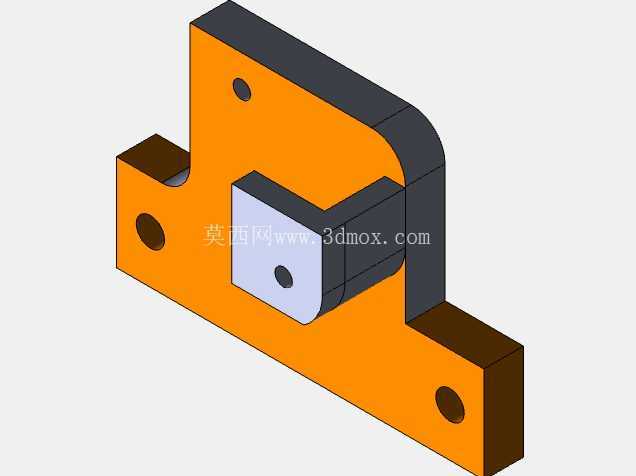

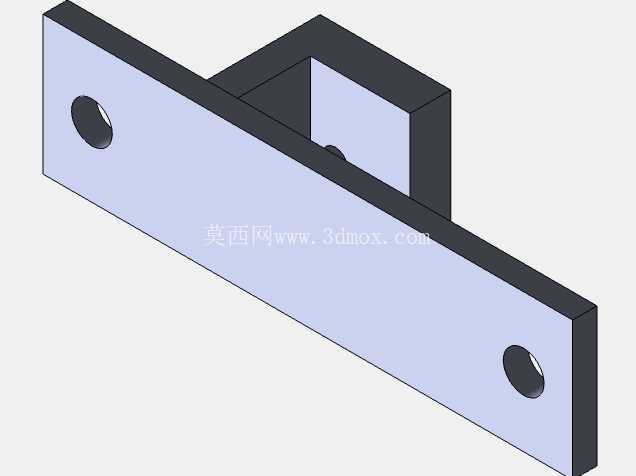

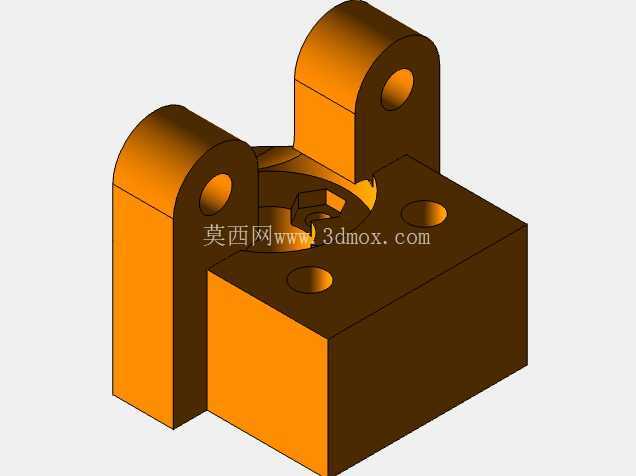

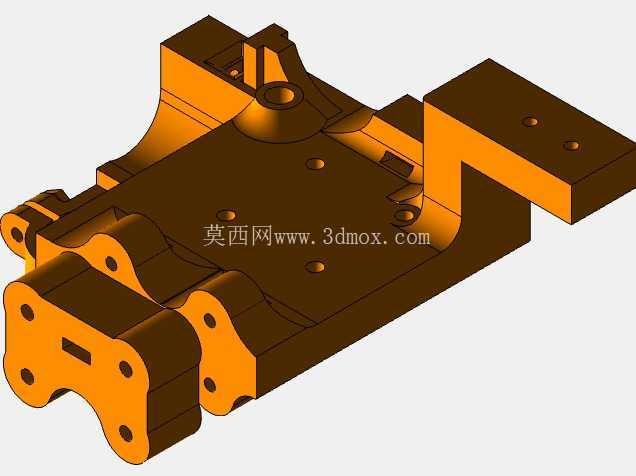

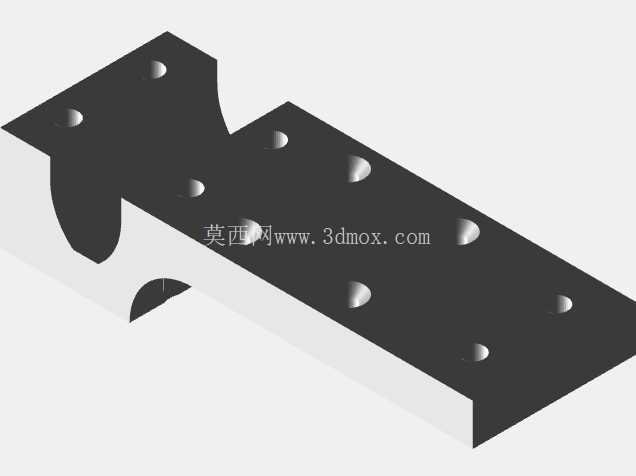

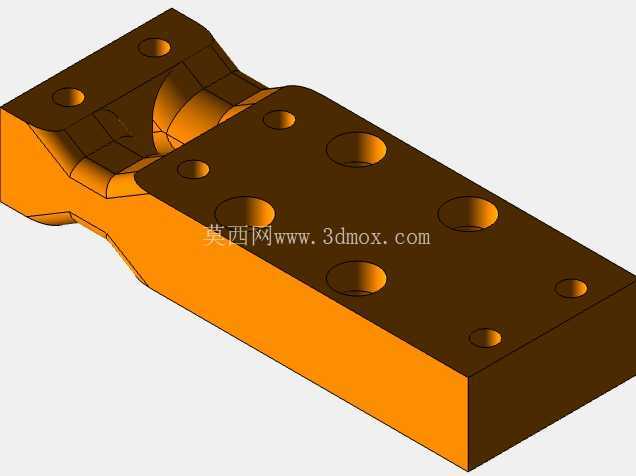

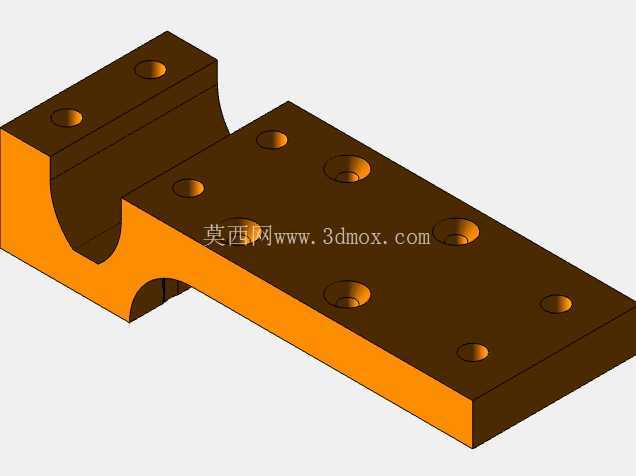

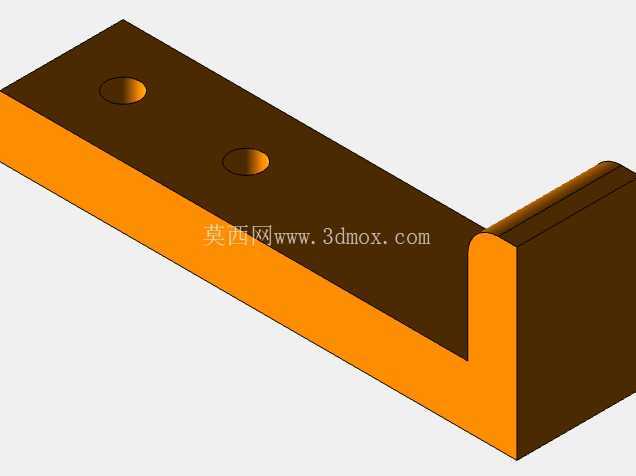

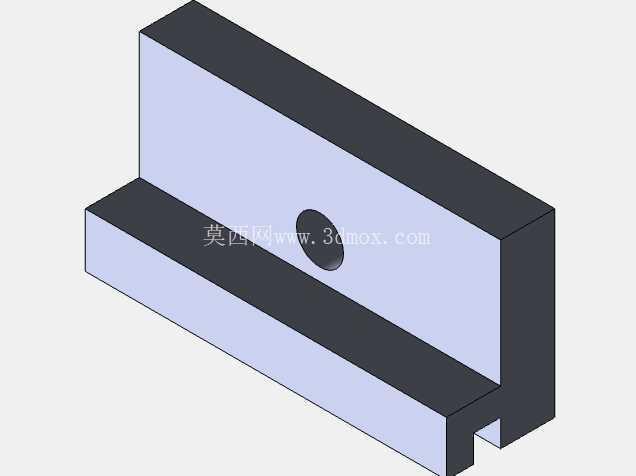

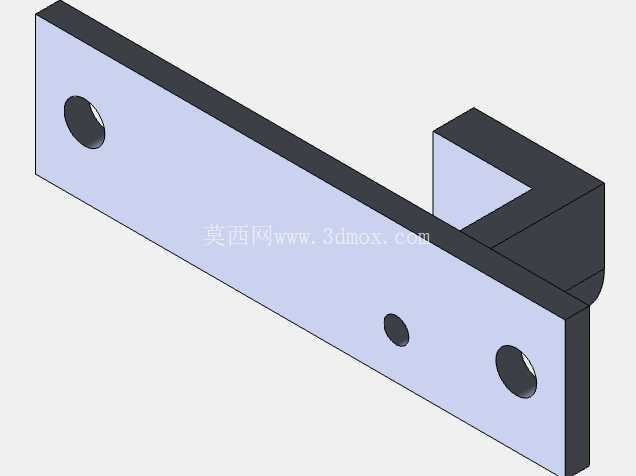

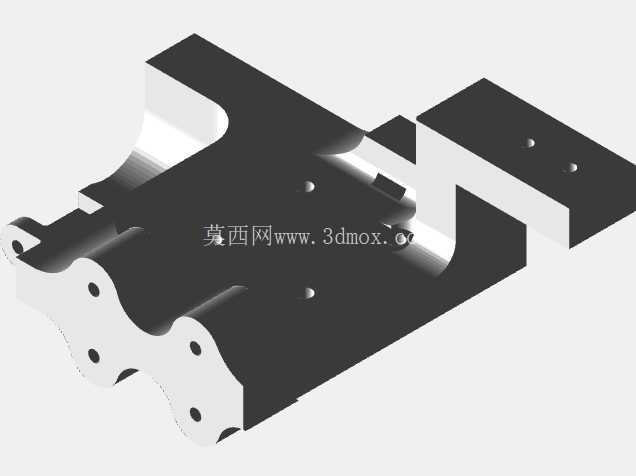

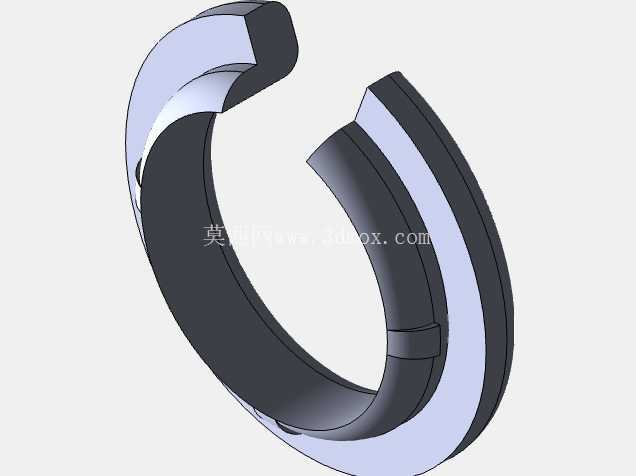

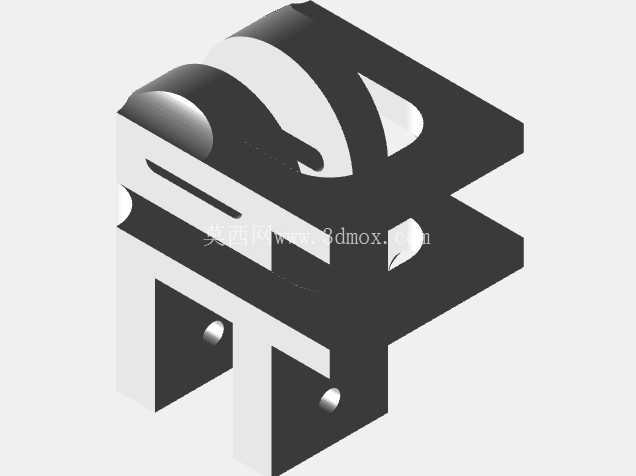

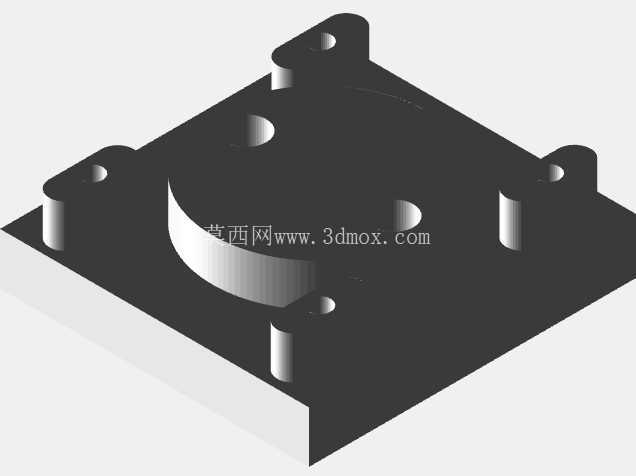

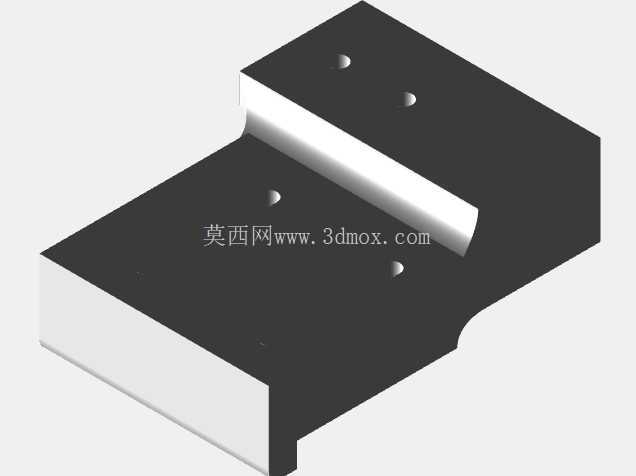

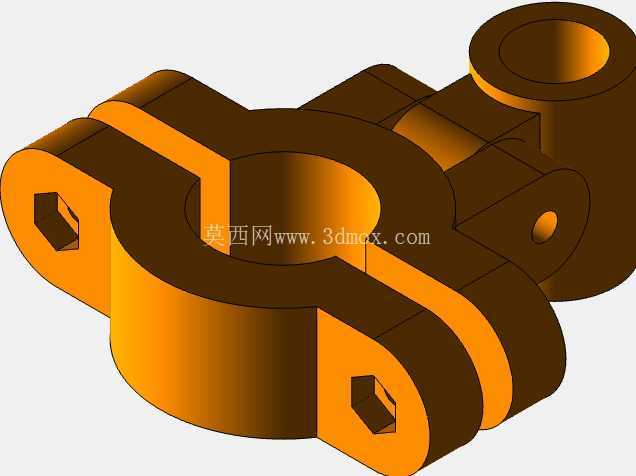

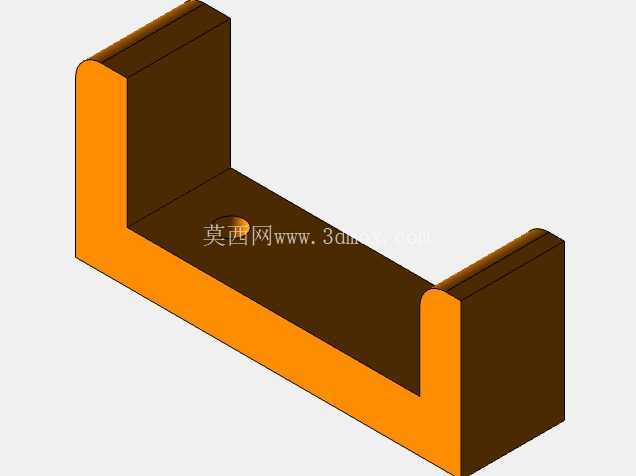

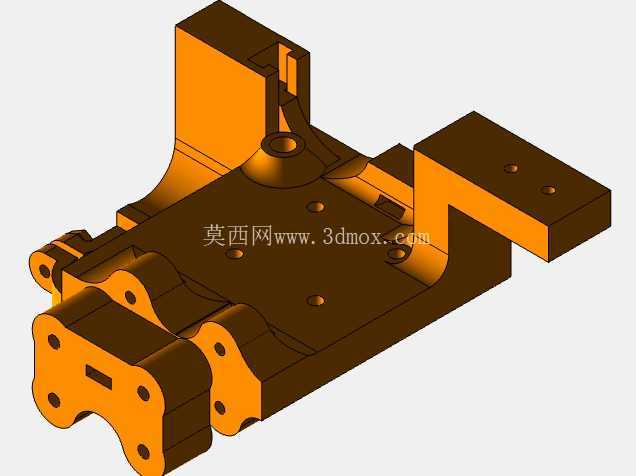

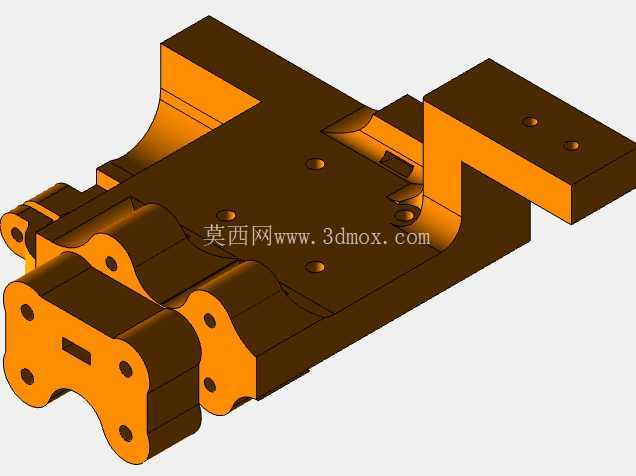

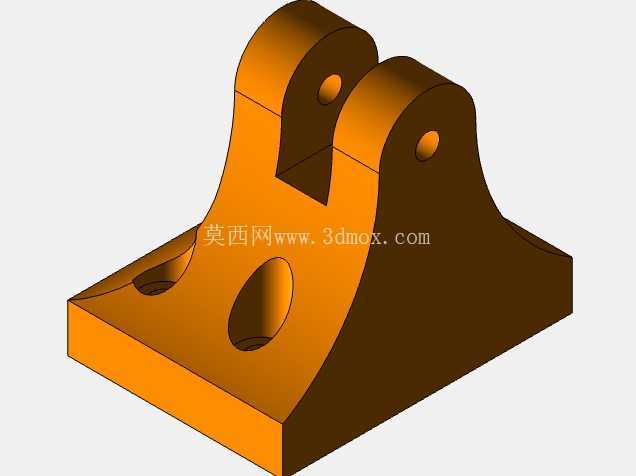

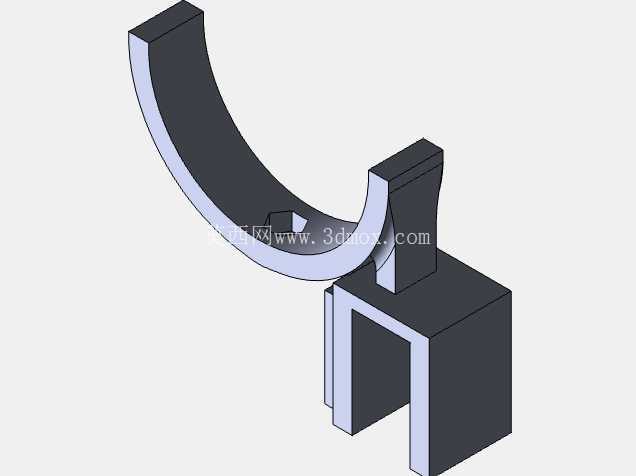

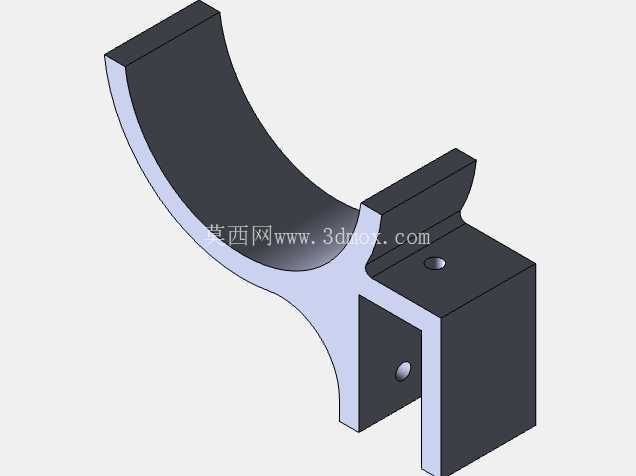

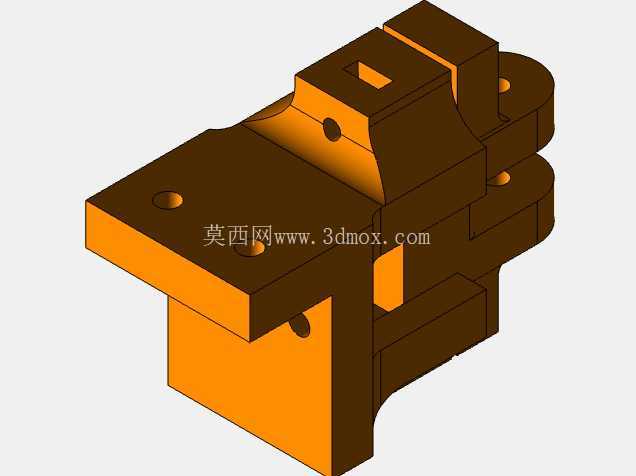

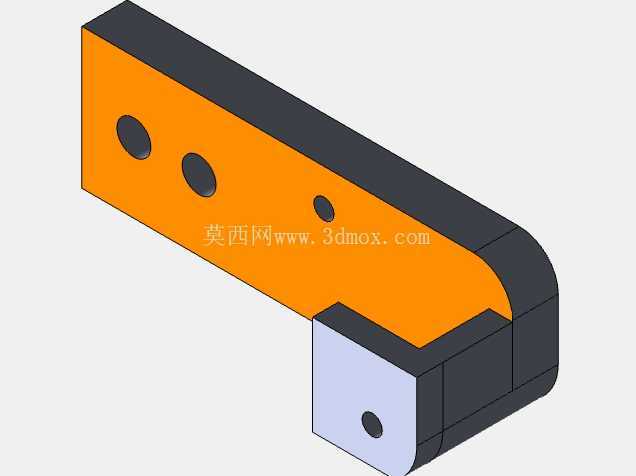

　　从安装边界来看，整套设备的占地面积适配常规中小幅面加工需求，摆放时需要在设备后侧预留出顶盖完全翻开的开合空间，左右两侧预留不少于半米的维护通道，方便人员拆卸侧封板、检修传动电机；正面操作区要预留上下料的操作空间，方便操作人员搬运整张板材放到工作台面上。和钢制焊接机架的同类型设备相比，铝型材机架整体重量更轻，不需要大型吊装设备，两到三名操作人员就可以完成整机移位、就位，不过铝型材的刚性相比钢材略低，装配时要注意所有连接螺栓的预紧力要均匀一致，长期运行后定期复检紧固件松紧度，避免高速传动过程中机架出现小幅晃动，影响切割断面的光洁度。设备内部预留了步进电机的安装拓展位，选配扭矩更大的步进驱动组件可以提升高速运行时的稳定性，切割复杂轮廓时的轨迹跟踪精度也会进一步提升，橙色的定制功能部件采用高强度耐磨材料3D打印制作，可以根据实际装配需求快速替换调整，不用开模制作非标件，进一步缩短了整机的装配调试周期。
