五轴联动龙门数控加工中心整机结构

　　这套五轴联动龙门数控加工中心整机结构，面向木模、铸造木型、大理石雕塑、树脂代木、复合材料及大型非金属构件的大尺寸三维加工场景。设备采用龙门框架配合长行程工作台的布局思路，核心目标是在一次装夹中完成复杂曲面、侧壁、倒扣面和多方位型面的连续切削，减少大型工件反复翻面、找正和二次装夹带来的累积误差。

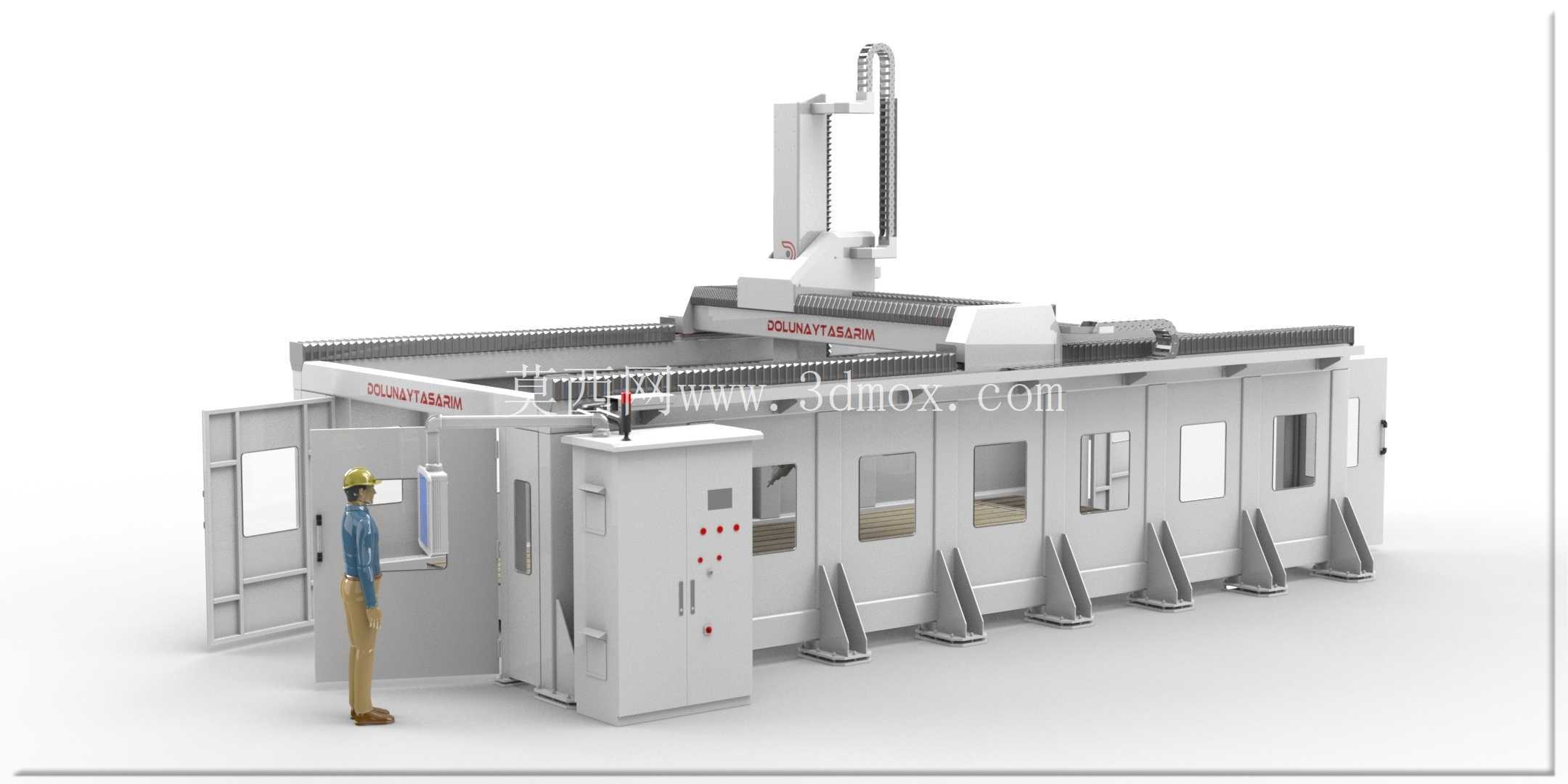

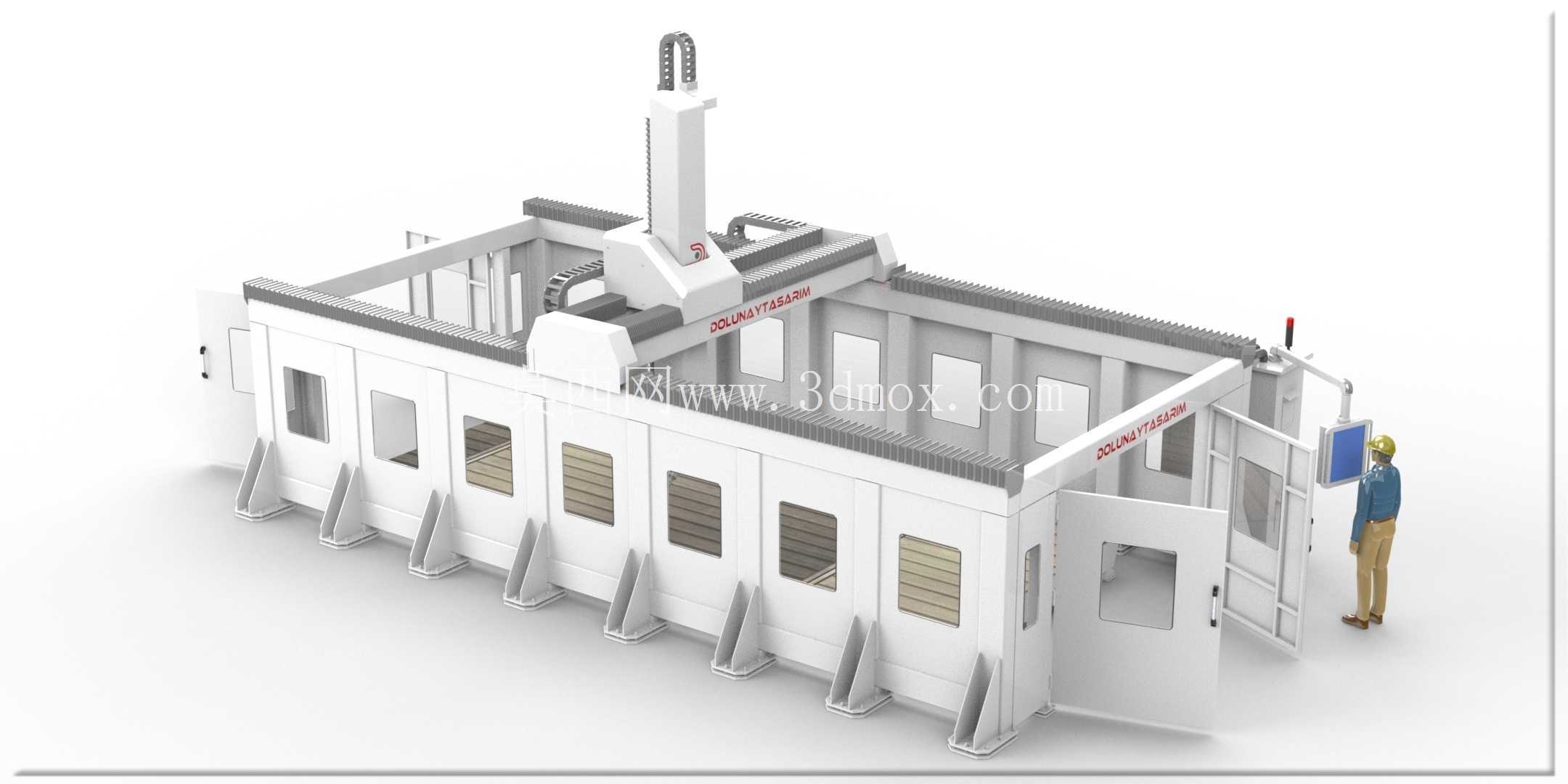

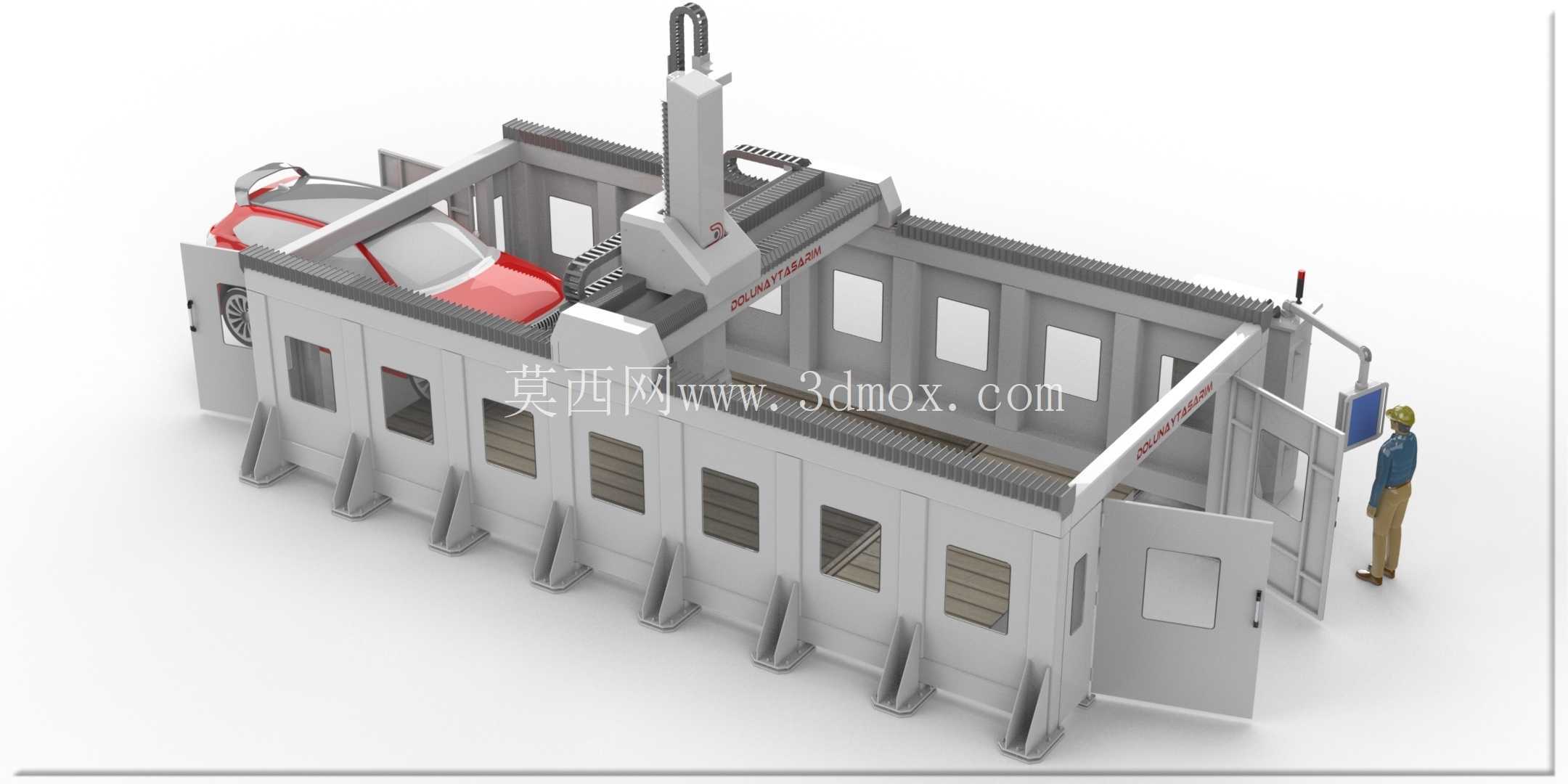

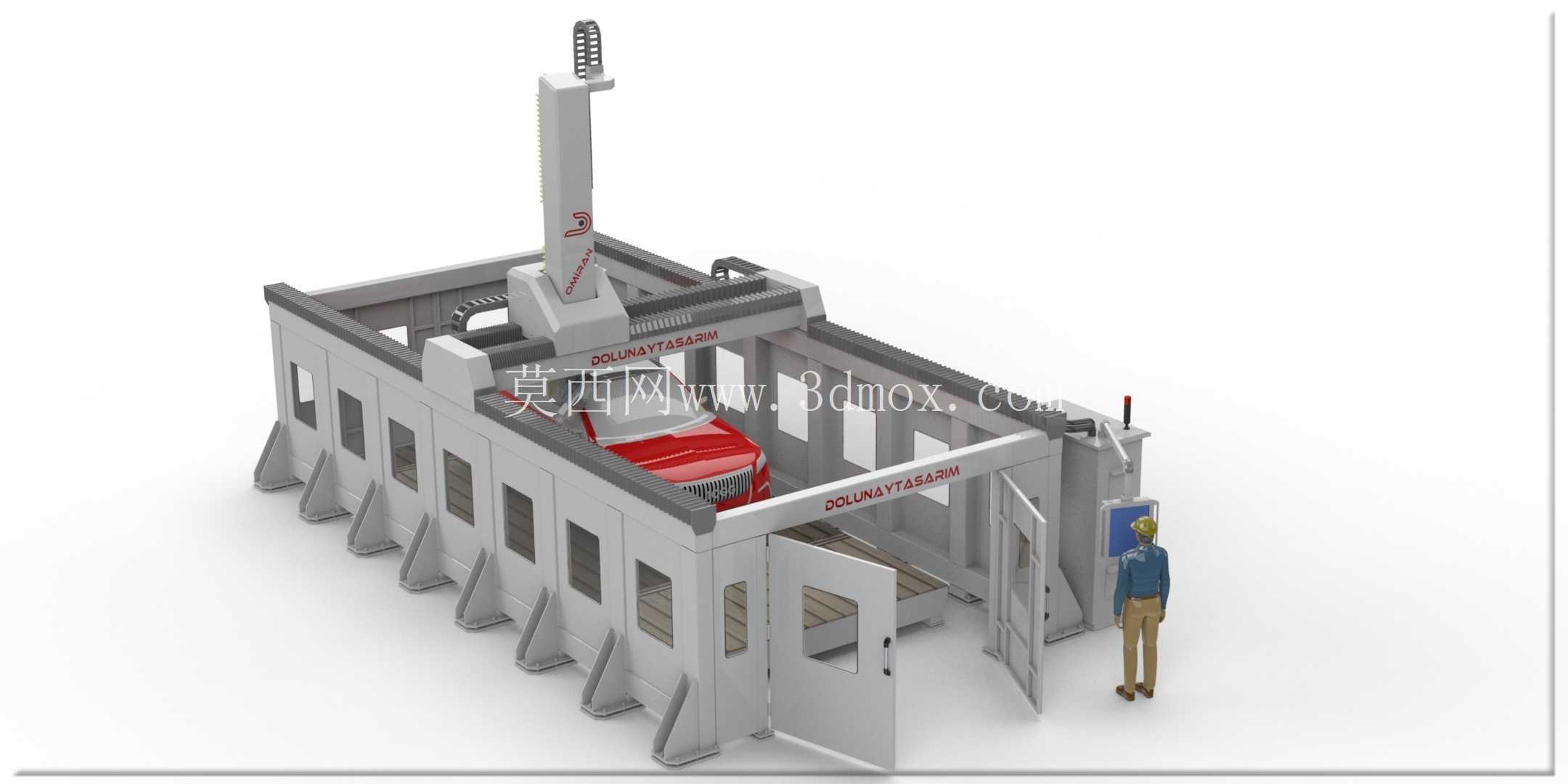

　　从现场布置角度看，整机由床身底座、纵向工作台、龙门立柱、横梁滑座、主轴头、五轴摆动头、全封闭防护外罩、排屑与除尘接口、操作维护门、顶部走线及警示部件等组成。长条形工作台沿床身方向布置，适合摆放长度较大的板材、箱体模样、雕塑坯料或铸造工装；龙门跨距决定了工件宽度方向的通过能力，横梁上的滑枕和主轴单元负责垂向进给，配合五轴头的回转与摆动，使刀具能够以不同空间姿态接近工件表面。

　　结构设计上，床身和立柱承担主要切削载荷，龙门件需要兼顾刚性与动态响应。底座通常采用加强筋板和多点支撑结构，以承受工作台往复运动、工件偏载以及主轴切削时产生的交变力。立柱与横梁连接处形成高刚性封闭框架，滑枕在横梁上横向移动时，重心变化会影响整机受力，因此导轨布置、驱动安装位置和防护罩重量都需要在三维阶段同步校核。对于大跨距龙门设备，横梁挠度、立柱倾覆趋势以及进给轴不同步风险，是建模和选型时不能忽略的问题。

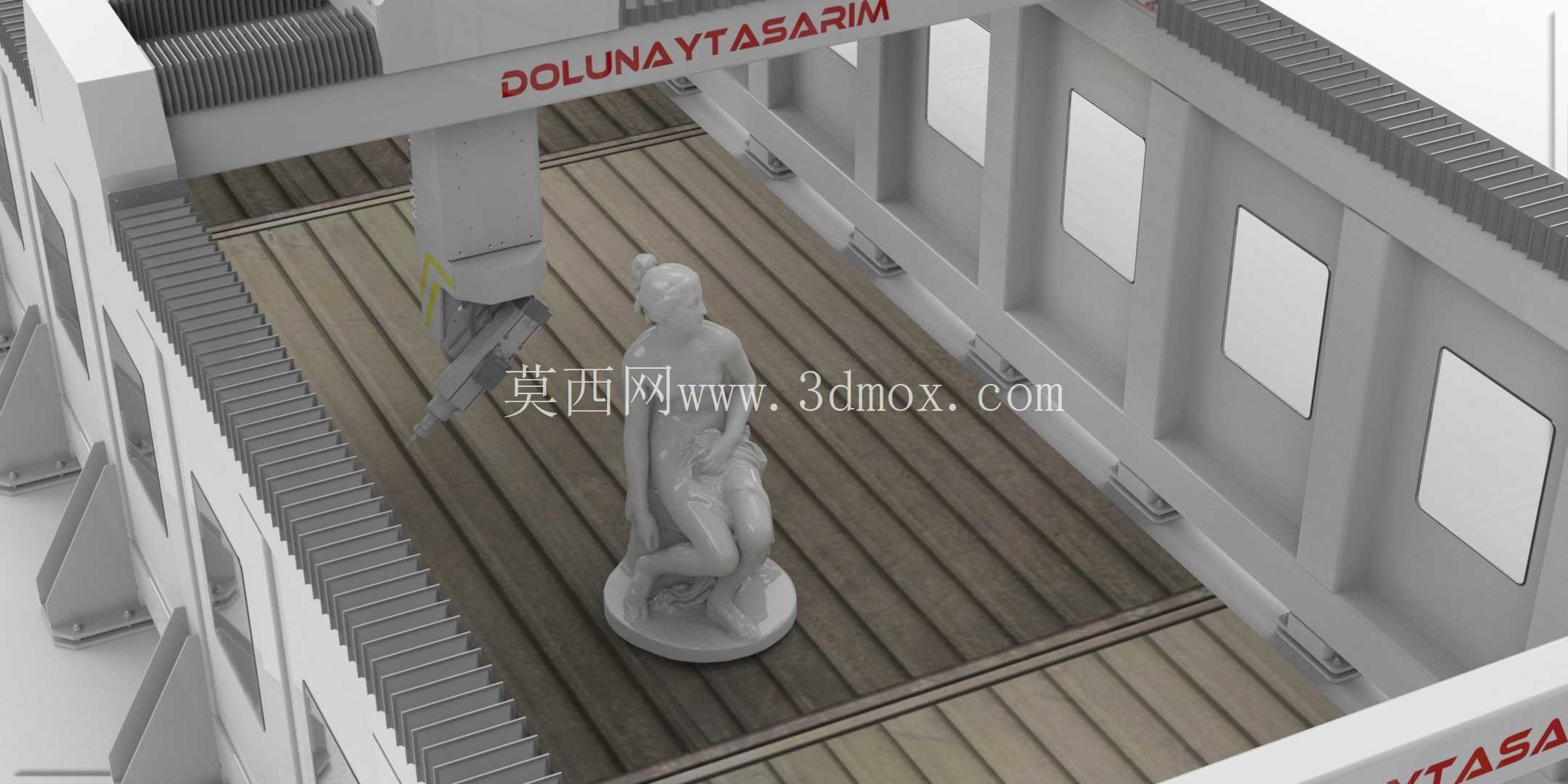

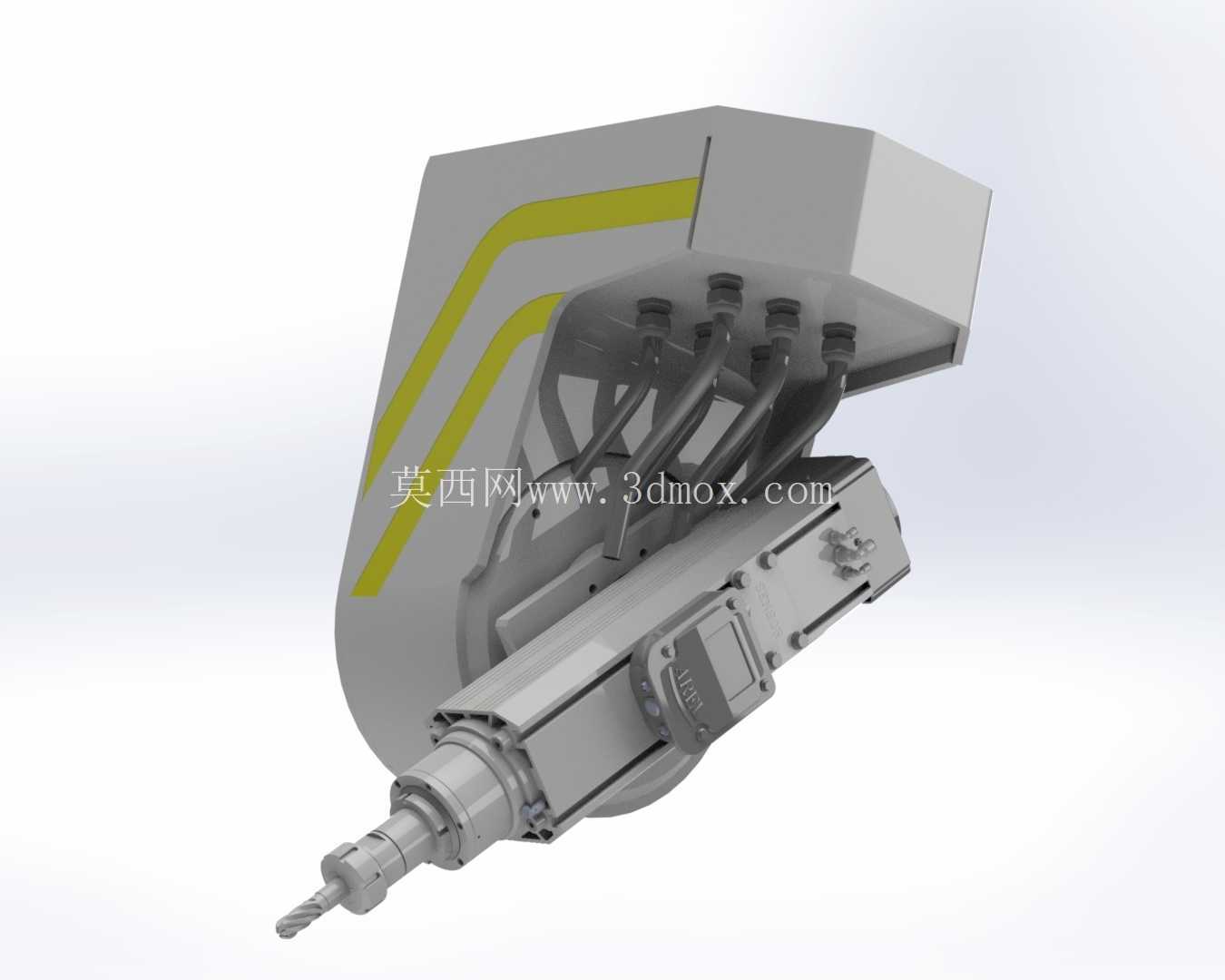

　　五轴主轴头是该设备的关键功能部件。它通过两个旋转自由度改变刀具轴线方向，使三轴机床难以加工的深腔侧壁、叶轮类曲面、雕塑背部过渡面和多面孔位能够在一次定位中完成。实际加工木模或代木材料时，刀具常需沿曲面法向进刀，以保证切削刃接触稳定、表面纹路均匀；加工石材或硬质复合材料时，则需要更重视主轴扭矩、冷却方式、粉尘收集和防护密封。模型中主轴头、拖链、线缆弯曲半径和顶部安装支架均有体现，便于检查运动极限位置下的干涉情况。

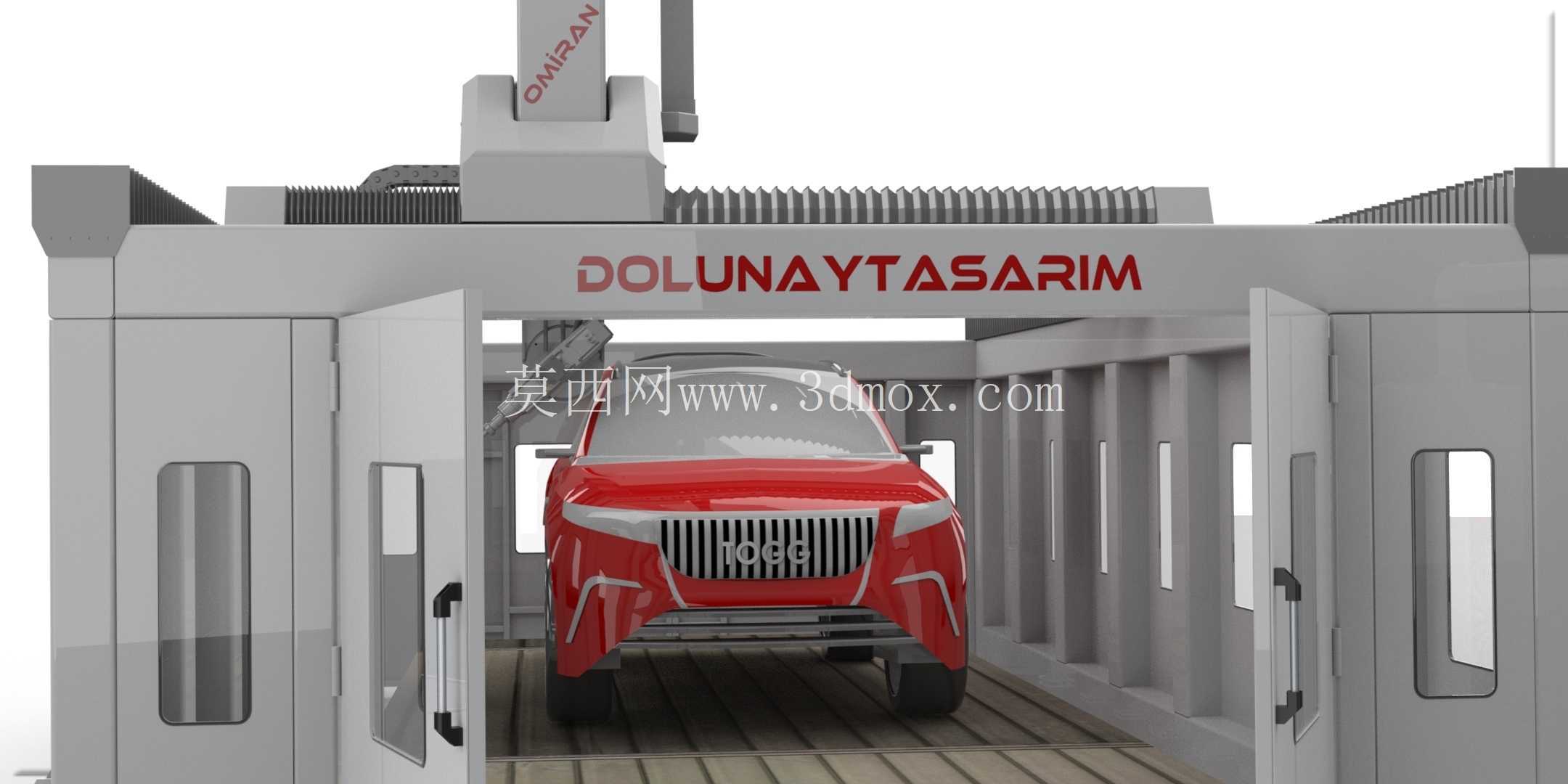

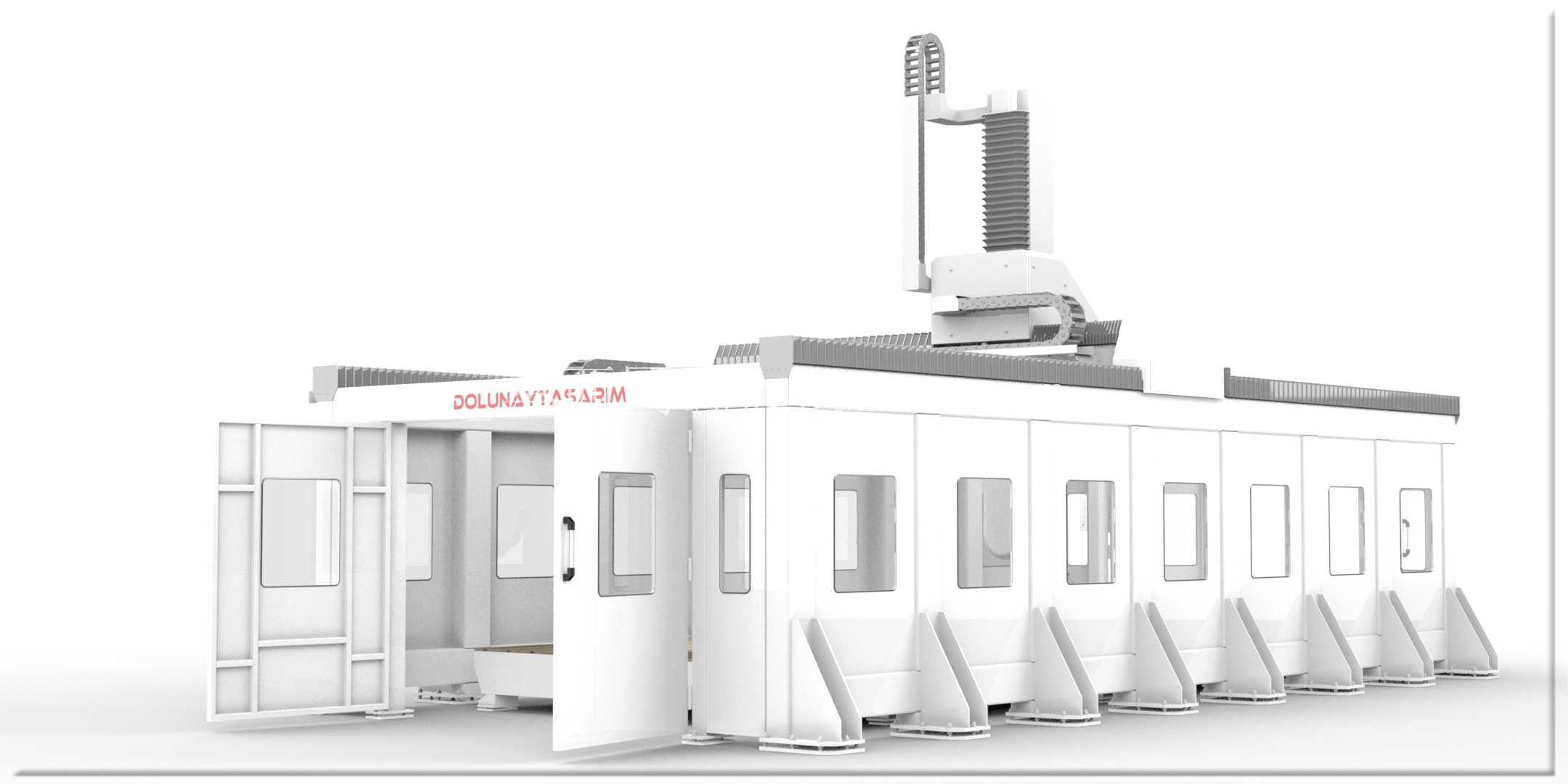

　　全封闭外罩是整机外形中最直观的部分。防护舱沿设备长度方向分段设置，正面布置多扇检修门和观察窗，既满足工件上下料、人员观察和维护进入，也将高速切削产生的切屑、粉尘和噪声限制在舱内。门板采用框式结构，边缘设置铰链、把手和密封条；观察窗位置对应加工区主要视野，便于操作人员在外部判断刀具状态。外罩下部斜向支撑件与地面或底座连接，可提高薄板防护件的稳定性，避免长罩壳在设备运行中产生振动。

　　安装边界方面，这类龙门加工中心占地呈长条矩形，设备前方需要预留操作、开门和工件吊装空间，后方应保留电气柜、除尘管路或维护通道。工作台长度方向决定上下料辅助区域，厂房高度则要考虑主轴头抬升、顶部拖链、吊装梁以及工件立放时的净空。若用于铸造行业木模加工，车间还需配套木屑收集、气源、电源和除尘管道；若用于石材雕塑，则地面承重、泥浆清理和刀具冷却条件也要纳入布置。

　　三维建模时，应重点检查工作台全行程内工件与龙门内侧的间隙、主轴头摆动时与夹具的最小距离、防护门开启角度与周边物流通道的关系，以及拖链在极限位置的弯曲半径。外罩不能只按外观壳体处理，它与内部运动部件、维修空间和安全联锁密切相关。通过完整整机模型，结构设计人员可以在制造前完成布局评审、干涉检查、吊装方案确认和客户厂房规划，使设备在重型、大型、复杂曲面加工场景中具备更明确的实施依据。
