多辐条乘用车铝合金轮毂带制动总成

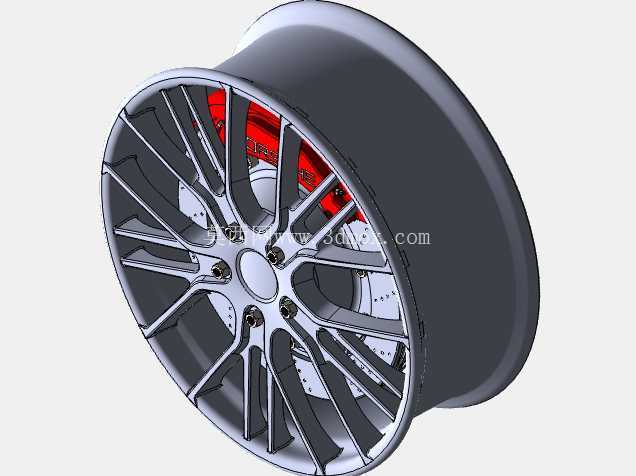

　　该套三维结构围绕乘用车辆行走端的轮边总成展开，主体包含大尺寸低压铸造铝合金轮辋、多分叉辐条式轮面、中心安装法兰、五孔螺栓固定位、内置通风制动盘、对置活塞制动卡钳以及红色卡钳装饰护罩，完整还原了整车底盘轮腔内部的装配关系，可直接用于悬架匹配校核、轮包空间干涉检查、改装轮毂方案推演以及制动系统散热布局验证。

　　从实际装车场景来看，这类轮毂多用于乘用轿车、城市SUV以及偏向运动风格的改装车辆，轮辋采用大宽度低偏距设计，轮唇向外延展，能够容纳更宽的高性能轮胎，提升弯道侧向抓地极限；辐条采用细密多分叉布局，单根辐条从中心轮毂座呈放射状向轮辋边缘延伸，分叉结构在保证整体扭转刚度的同时，在辐条之间留出了大面积通透空隙，行车过程中气流可以直接穿过轮面冲刷内部制动盘，带走连续制动产生的摩擦热量，避免长下坡或者赛道连续重刹情况下制动盘热衰减、制动踏板脚感变软的问题。

　　建模过程中优先梳理了轮边各零件的装配层级：最内侧为固定在转向节法兰上的通风刹车盘，盘体内部铸有径向通风风道，随车轮转动时离心力带动空气从盘心流向盘外缘，强化对流换热；制动卡钳跨夹在刹车盘两侧，卡钳本体布置在轮腔内侧偏上位置，红色护罩覆盖卡钳外露面，透过轮毂辐条间隙可视，兼顾运动外观辨识度；轮毂中心孔与转向节轴头采用间隙配合定位，五颗轮毂螺栓沿分度圆均匀分布，承担车轮与半轴之间的扭矩传递，螺栓孔周边做了局部加厚凸台，分散螺栓预紧力产生的局部应力，避免轮座位置出现应力开裂。

　　结构设计上轮辋筒体采用不等厚壁厚分布，轮缘位置承受轮胎拆装冲击以及过坑冲击载荷，壁厚适当加大，筒身中段主要承担轮胎充气后的径向张紧力，壁厚适度减薄以控制非簧载质量；辐条与轮辋交接位置做了大圆角过渡，避免直角截面带来的应力集中，车辆经过颠簸路面时，轮面受到的冲击载荷可以顺着辐条平滑传递到整个轮辋环向，不会在交接位置形成疲劳断裂起点。中心安装面加工有定位沉台，装配时轴头端面与轮毂沉台完全贴合，保证车轮回转同轴度，避免高速行驶出现方向盘抖动。

　　安装边界方面，建模时预留了轮腔内部的卡钳避让空间，多辐条的内侧轮廓与制动卡钳外壁之间保留了足够安全间隙，即便车辆在大载荷侧倾、悬架产生大行程压缩时，轮毂也不会与卡钳发生刮蹭；轮辋内侧与减震器筒身、转向拉杆球头、悬架下摆臂端点的运动包络也做了空间校核，全转向行程、全跳动行程下均无干涉。轮胎装配侧的轮缘带有标准凸峰结构，轮胎充气后胎圈可以牢牢卡入凸峰内侧，即便车辆突发胎压下降，胎圈也不会轻易从轮辋上脱出，保障行车安全。整套模型把轮边外观件与安全功能件的结构关系完整呈现，结构工程师可以在此基础上调整辐条造型、更改孔距参数、匹配不同尺寸制动卡钳，快速衍生出不同规格的改装轮毂方案。
