精密塑料注塑成型模具结构设计

项目分类:注塑模图纸 发布时间:2024-11-25 ID:807792
  • 精密塑料注塑成型模具结构设计

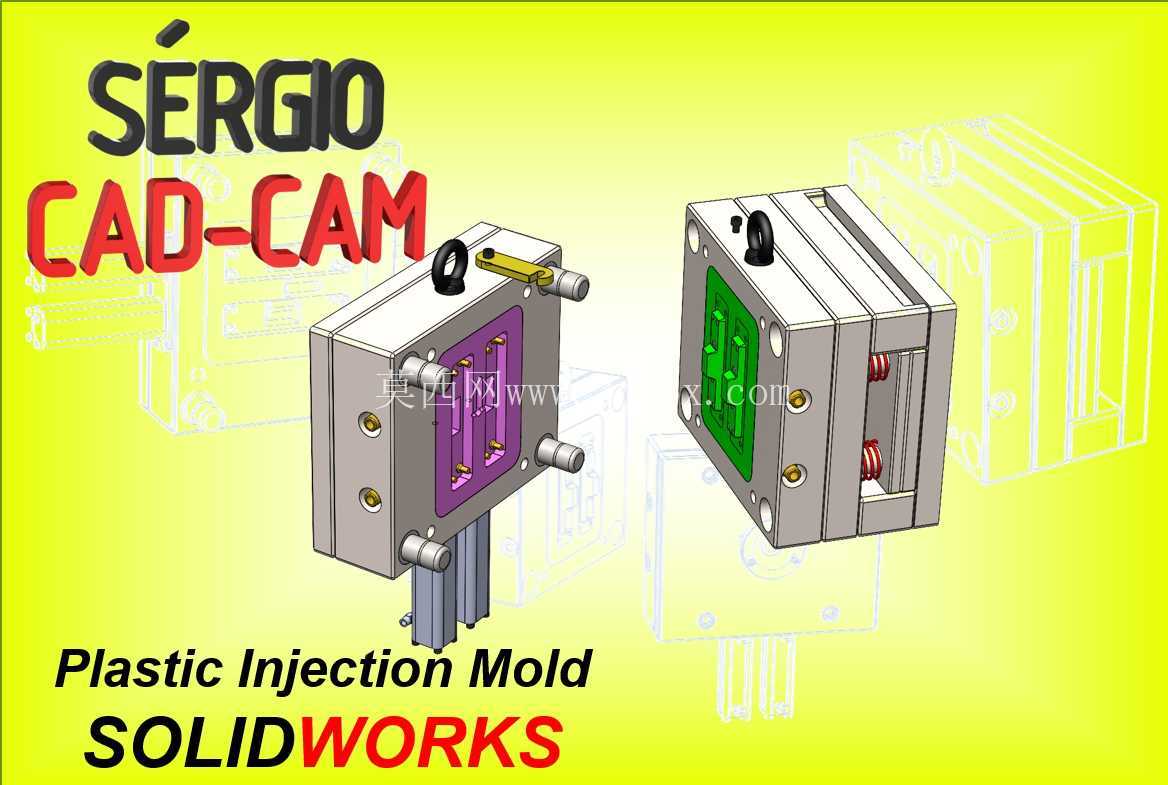

  这套模具面向中小型塑料壳体类零件的批量注塑生产,整体采用两板模标准布局,定模侧与动模侧通过导柱导套实现合模导向,模架四周预留充足的安装压板空间,可直接适配常见吨位的卧式注塑机拉杆间距。从现场布置角度看,模具总厚度需落在注塑机最大最小模厚区间内,开模行程要保证塑件连同浇注凝料能顺利取出,定位环与注塑机定模板定位孔配合,主流道衬套对接射嘴,这些边界在结构搭建时都已按常规机台规格预留。

  型腔部分围绕塑件外形分模,分型面选取在塑件最大轮廓处,既便于加工时数控铣削整体成型,也能减少飞边产生。定模侧成型塑件外表面,表面质量要求较高,型腔镶件采用独立嵌块结构,通过螺钉与定模板锁紧,磨损后可单独拆换,不必整体报废模架。动模侧成型塑件内形,布置有顶出元件,开模时塑件随动模后退,包紧力作用在型芯上,再由顶出机构将塑件平稳推离。

  浇注系统采用侧浇口进料思路,熔体经主流道、分流道后从型腔边缘进入,浇口位置选在塑件非外观面,成型后凝料可与塑件分离。分流道截面兼顾熔体输送效率与凝料损耗,冷料井设在流道末端,储存前锋冷料,避免冷料进入型腔造成表面瑕疵。排气则利用分型面配合间隙及镶件拼缝实现,熔体充模时型腔内气体沿间隙排出,防止困气烧焦或缺胶。

  冷却回路的布置直接影响成型周期与塑件变形。动定模两侧均设计了循环水路,水管接头沿模具外侧引出,避开顶杆、螺钉与导柱等干涉元件。水路距型腔表面保持均匀距离,使塑件各区域冷却速率趋于一致,减少因收缩不均导致的翘曲。对于型芯深处难以直接通水路的部位,可结合隔水板或铍铜镶件强化导热,这一思路在深腔类塑件模具中尤为常用。

  顶出系统采用复位杆配合弹簧的常规方式,合模时复位杆先接触定模面,将顶针板推回初始位置。顶针分布在塑件包紧力较大的筋位、凸台和边缘区域,顶出力尽量分散,避免顶白或顶穿。顶针孔与模板之间采用间隙配合,既保证顶出顺滑,又防止塑料溢料。对于侧面存在倒扣的结构,若塑件图纸带有侧向孔或凸凹,需增设滑块抽芯机构,通过斜导柱在开模过程中驱动滑块横向退出,再进行顶出;本结构中侧向动作元件的行程、锁紧楔角度与限位方式都需在三维环境中逐件校验,防止合模干涉。

  导向与支撑系统方面,四组导柱导套承担合模对中,支撑柱布置在顶针板空间内、正对注射压力较大的型腔下方,减少动模板受载弯曲。回针、顶针、限位钉等标准件按企业常用库调用,便于采购与维修互换。模具外侧还设有吊环孔,用于整体吊装上机,锁模块在运输过程中限制动定模相对张开。

  从建模过程看,先依据塑件三维数据进行拔模分析,确认脱模斜度与倒扣区域,再缩放材料收缩率得到型腔尺寸,随后分模生成型芯型腔,逐步补齐模架、浇注、冷却、顶出与侧抽各子装配。所有零件在装配环境中进行动态开模模拟,检查顶出行程、滑块行程、水管接头操作空间以及压板固定位置。这种自上而下的设计方式,能在加工前暴露干涉与壁厚不均问题,减少试模返工。

  实际生产中,该类模具服务于家电外壳、仪器仪表罩壳、日用塑料件等场景,模具寿命、冷却效率与脱模可靠性决定了单件成型成本。结构上把易损部位镶块化、把水路均衡化、把顶出力分散化,都是围绕稳定量产展开的工程取舍,而不是单纯追求外观造型复杂。
