家用塑料件精密注塑模具结构

　　这套模具面向家用塑料零部件的批量注塑生产，核心成型对象为带复杂环形内腔、多组侧向卡扣与薄壁格栅特征的家用塑件，在小家电外壳、厨卫塑料构件、日用塑料底座这类量产场景中具备很强的代表性。日常家用塑件往往同时兼顾外观质感与装配卡扣精度，模具开发时不能只追求能填满型腔，还要把成型翘曲、熔接痕位置、顶出白痕、侧向抽芯干涉这些量产高频问题在结构阶段就消化掉。

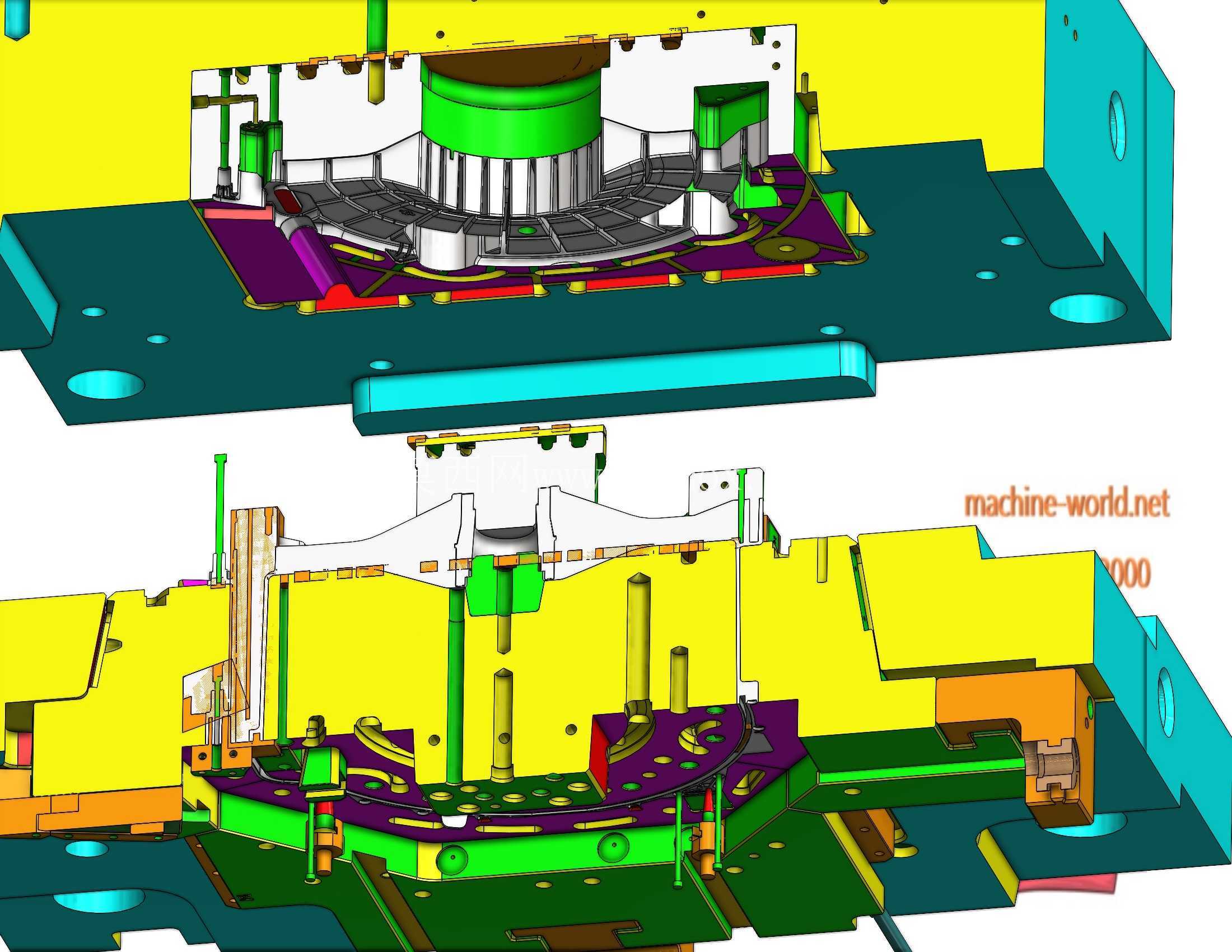

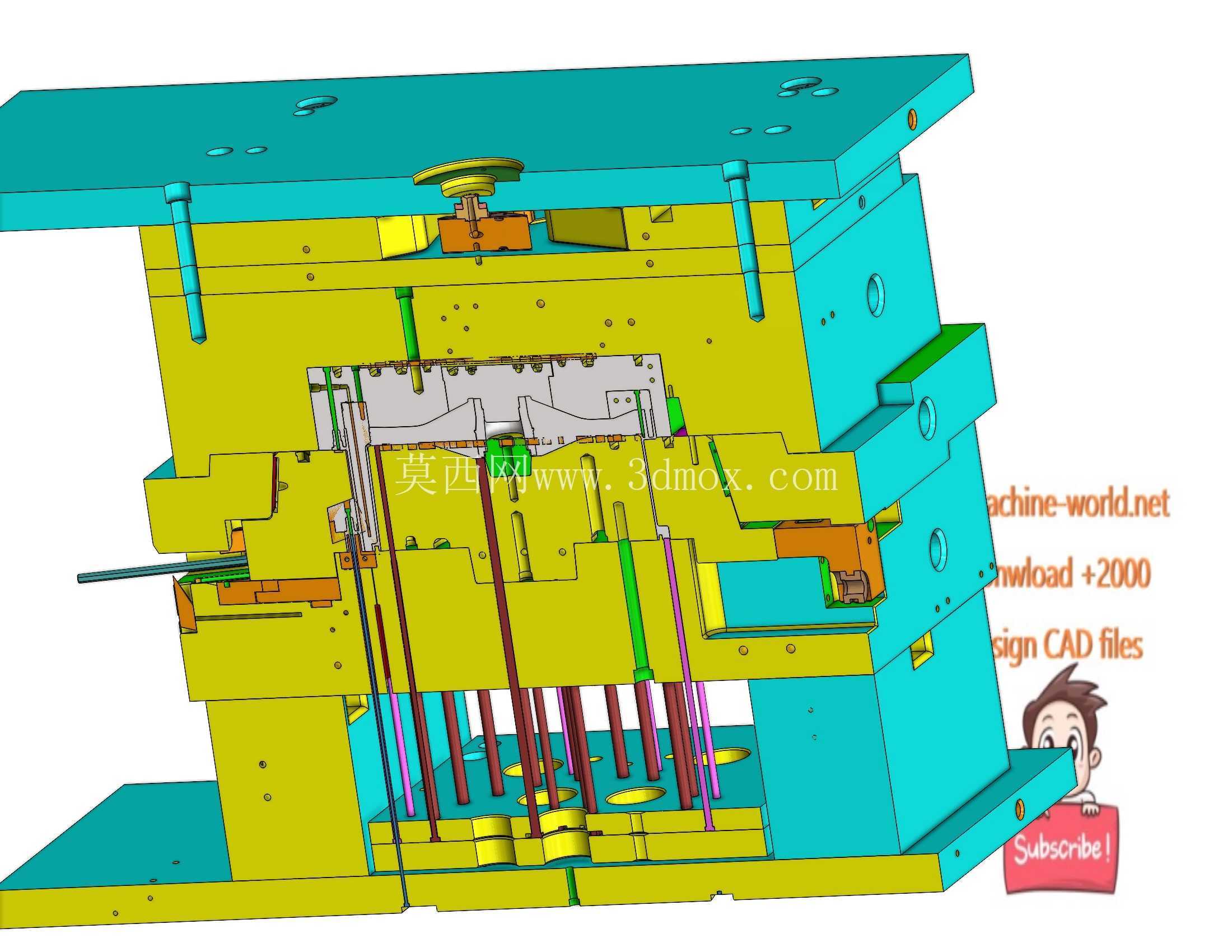

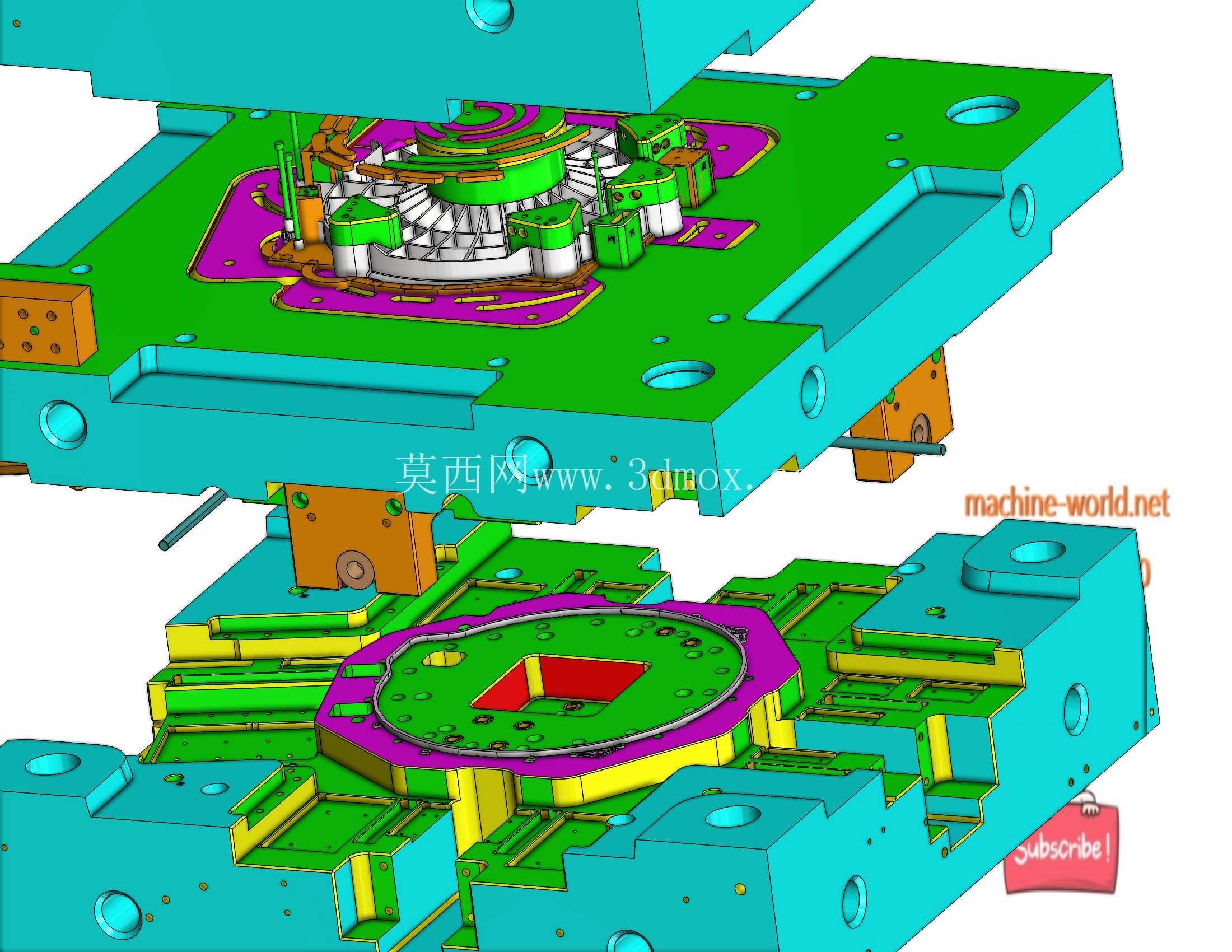

　　从模具整体布局来看，模架采用标准三板式细水口结构适配点浇口进料，浇口位置选在塑件环形端面的非外观区域，熔体进入型腔后沿环形周向均匀扩散，避免长流程导致的末端缺胶。型腔部分围绕塑件的复杂轮廓做了分层镶拼设计，主型腔采用整体预硬钢精加工，深腔格栅位置单独拆分小型芯镶件，既方便深槽部位的抛光与排气，也能在量产中局部更换易损镶件，不必整体报废型腔板。

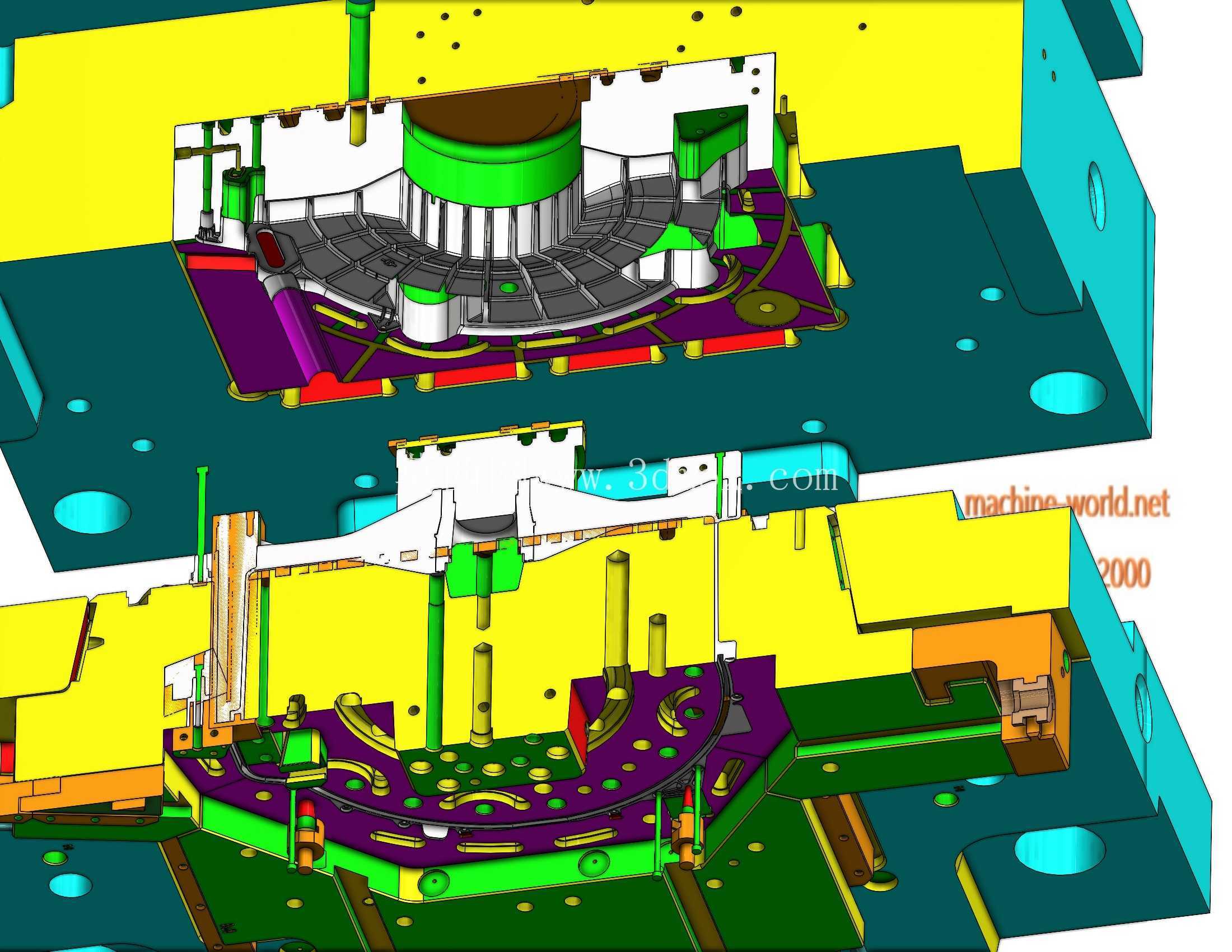

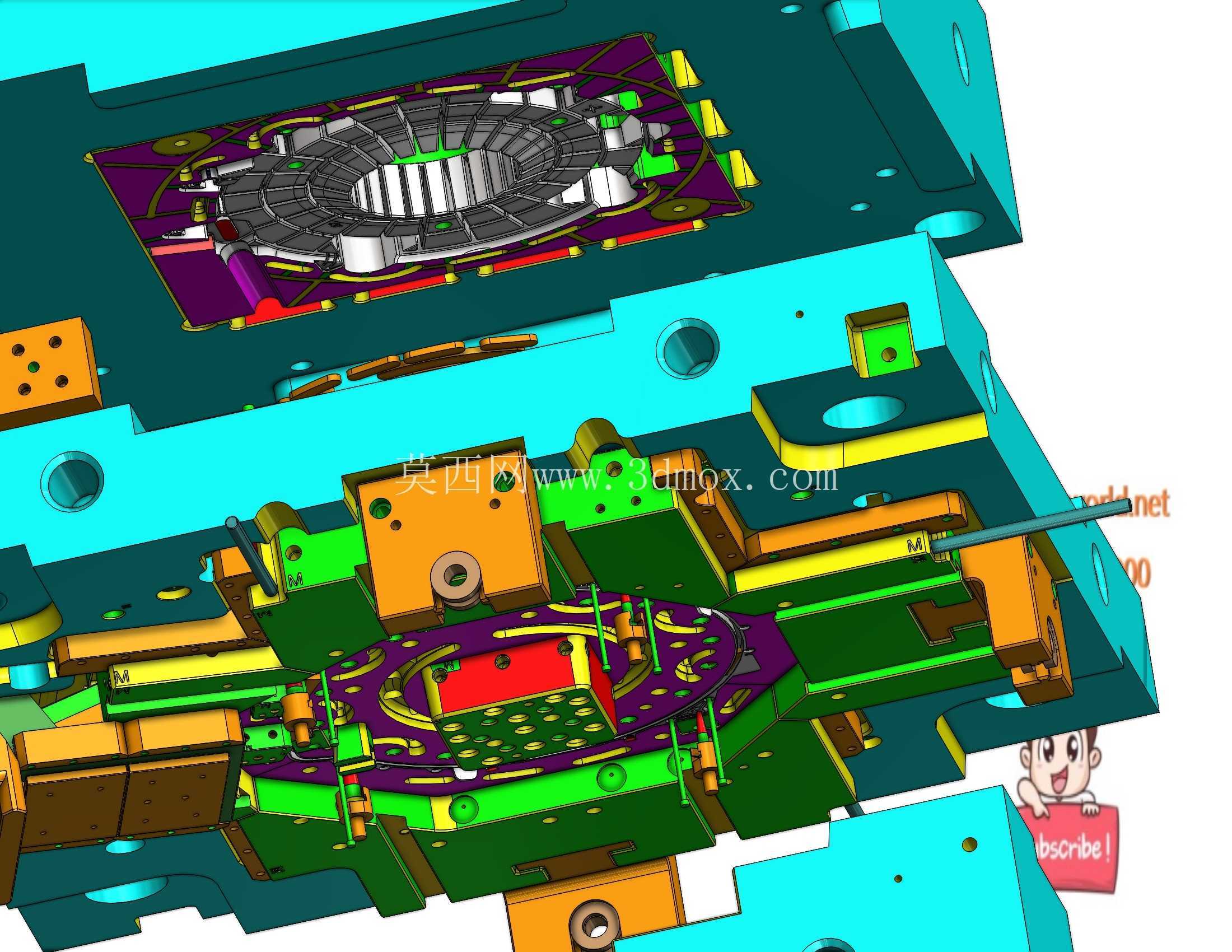

　　侧向结构是这套模具设计的重点，塑件周向分布有多组向内倒扣的装配卡扣与侧孔，对应布置了多组斜导柱驱动的侧向滑块。滑块的导向段加长并做了耐磨青铜衬板，合模时滑块靠锁紧楔刚性抵紧，承受注塑时型腔内的高压熔体推力，避免滑块后退产生飞边。部分卡扣深度较大、抽芯距离长的位置，没有采用常规斜导柱，而是用斜顶加导轨导向的组合结构，斜顶尾部做了可调行程限位，试模阶段可以根据实际脱模阻力微调顶出距离，防止斜顶顶出时拉伤塑件内侧壁。

　　冷却回路的布置完全跟随型腔轮廓走形，在环形型腔的外圈、内芯以及大滑块内部都开设了隔水板回路，回路距离型腔表面的间距控制在均匀的1.5倍冷却水道直径范围内，避免塑件不同部位冷却速率差过大产生内应力翘曲。针对塑件上的薄壁格栅区域，对应型芯部位采用了铍铜镶件导热，把局部聚集的热量快速导到冷却水路，缩短整体成型周期，也减少薄壁处粘模的概率。

　　顶出系统采用多点位均匀分布的顶针与顶块组合，塑件的刚性环形端面布置大直径顶针，薄壁格栅下方对应布置扁顶针，顶出力分散作用在塑件受力承载区域，不会把薄壁顶穿顶白。顶出板上设置了可靠的复位机构与先行复位连锁，合模前顶出板先回到零位，避免斜顶、滑块与顶针发生碰撞干涉。模具的安装边界完全适配常用卧式注塑机的拉杆间距与码模槽尺寸，定位环、浇口套尺寸匹配标准射嘴规格，外围的水管接头、油缸行程开关都布置在操作侧与反操作侧的空余位置，不会和机床导柱、安全门产生干涉。

　　排气设计在型腔最后充满的分型面边缘、滑块贴合面以及型芯镶件的拼合缝隙处都开出了深度适配塑料流动性的排气槽，槽深控制在不产生飞边的临界值，注塑时型腔内的空气能快速排出，避免塑件末端出现烧焦、缺胶或者明显熔接痕。整套结构把家用塑件量产中常见的外观缺陷、装配精度、模具寿命维护需求都整合进了三维结构里，对同类日用塑件的模具开发有直接的参考价值。
