浴室洗漱用品置物托盘注塑模具结构

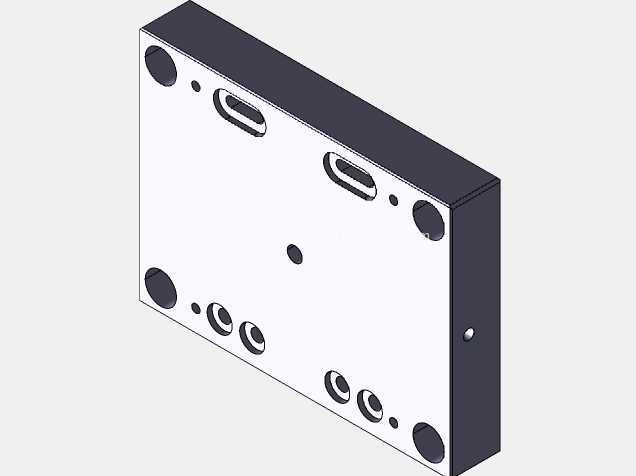

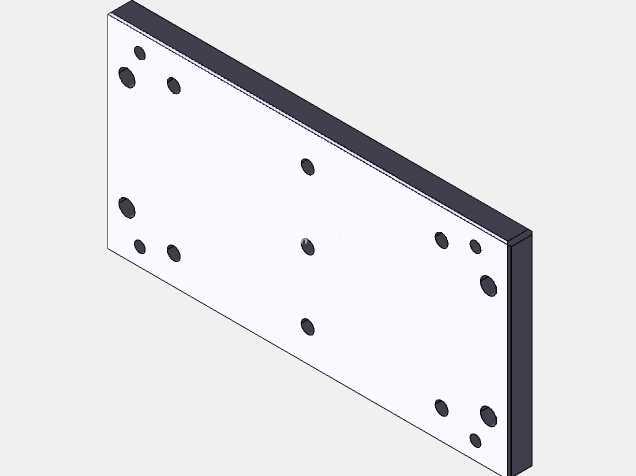

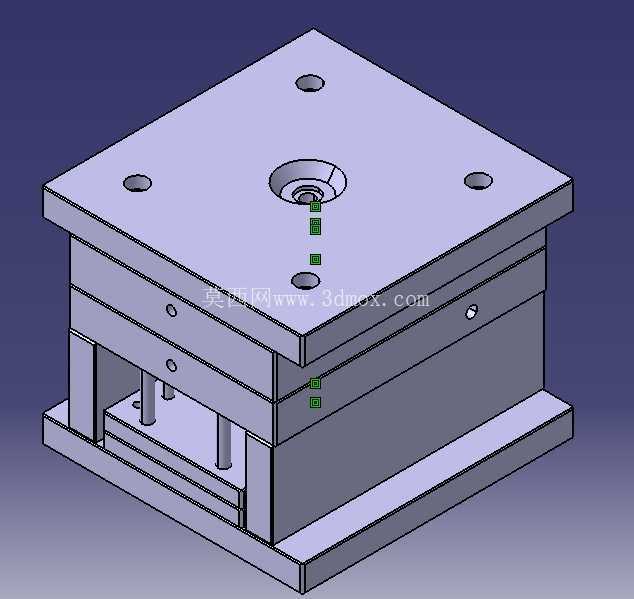

　　这套模具对应浴室洗漱区的置物托盘塑件生产，日常卫浴场景里，这类托盘多安装在水槽侧边，用来承放牙刷杯、洁面皂、沐浴小样等零散洗漱物件，填补普通水槽无侧边收纳结构的使用空白，适配多数家用、酒店卫浴间的水槽安装场景，塑件本身属于薄壁浅腔类日用注塑件，量产时对成型效率、外观面光洁度有明确要求。从模具整体结构来看，采用标准两板模模架布局，上下模座通过导柱导套实现精准合模导向，模架四角的吊装孔适配车间常规吊具的装夹需求，上下固定板的螺栓孔位完全匹配常用注塑机的模板安装尺寸，无需额外加工转接板即可直接上机装夹，有效减少上机调试的准备工时。

　　浇注系统采用中心直浇口设计，浇口位置正对托盘背面的中心区域，熔融塑料从浇口注入后可沿型腔均匀向四周扩散填充，避免薄壁区域出现缺胶、熔接痕缺陷，同时直浇口结构的流道凝料体积小，后续切除浇口的工序更简便，不会在塑件正面留下明显浇口痕迹，保证托盘外观面的平整性。冷却系统沿型腔、型芯的轮廓排布循环水路，水路间距控制在合理范围，确保成型过程中型腔各区域温度均匀，减少塑件因冷却不均产生的翘曲变形，让托盘的平面度满足放置物品的使用要求，不会出现放置不稳、晃动的问题。

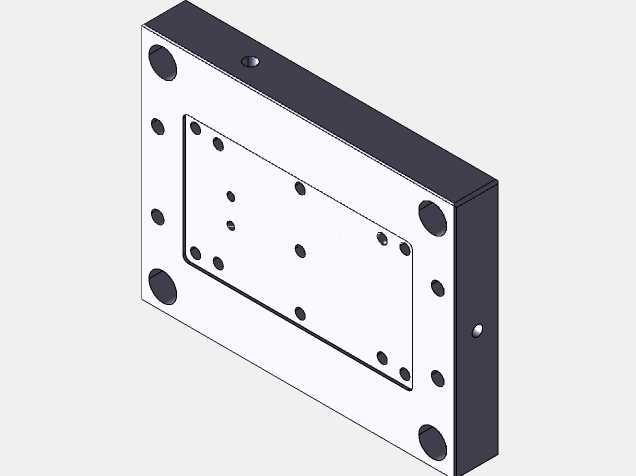

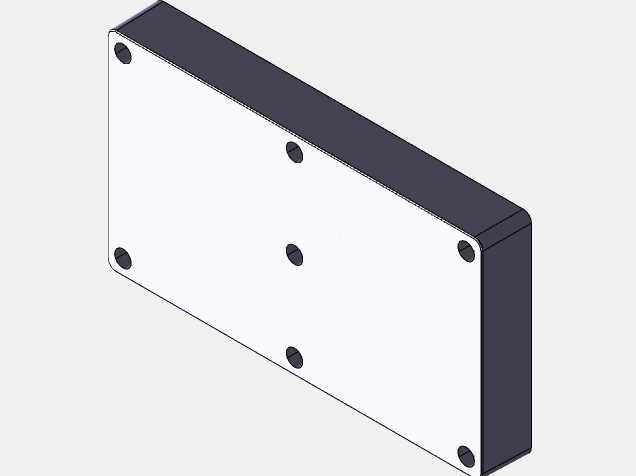

　　顶出机构采用顶杆顶出结构，顶杆分布在托盘的加强筋、边缘等受力均匀的位置，顶出时受力平衡，避免顶白、顶穿塑件的问题，同时顶杆的复位弹簧匹配合模行程，合模过程中可精准复位，不会出现顶杆卡滞、碰撞型腔的情况。设计过程中，首先针对托盘的使用需求确定塑件壁厚，整体壁厚保持均匀，转角处做圆弧过渡，避免应力集中导致的塑件开裂，同时在托盘背面设置网格状加强筋，在不增加壁厚的前提下提升塑件的结构强度，防止长期承重出现变形。分型面选择在托盘的口部边缘位置，分型面贴合平整，合模时无明显飞边溢出，减少后续飞边修剪的工作量。

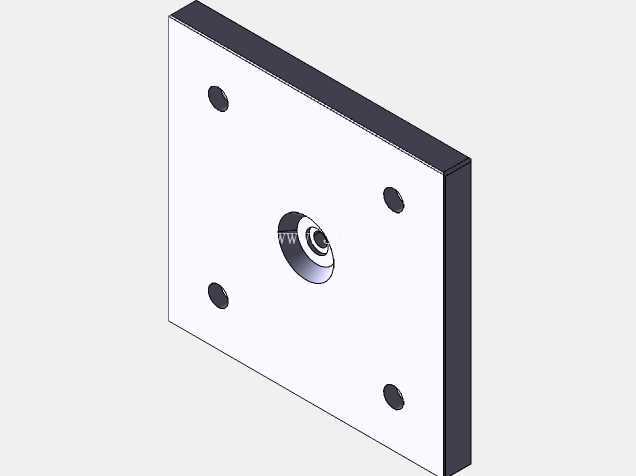

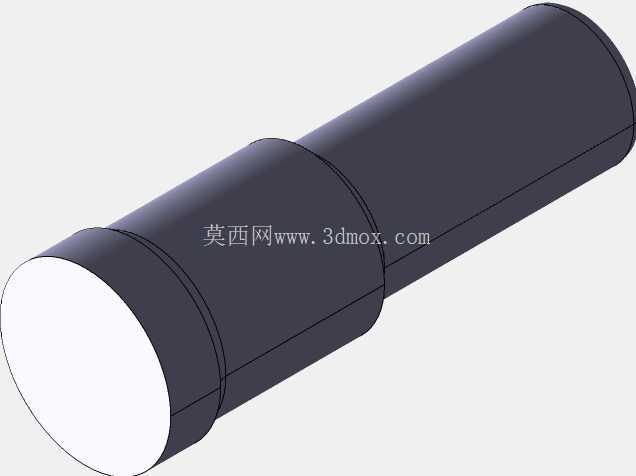

　　模具的导向部件采用标准导柱导套配合，配合间隙控制在合理公差范围内，合模时可精准定位型腔与型芯的相对位置，避免出现错模导致的塑件壁厚不均问题。排气槽开设在型腔的填充末端，深度控制在塑料溢边值以内，可顺利排出型腔内的空气，避免填充过程中出现困气、烧焦的缺陷。实际生产过程中，这套模具适配常用的热塑性塑料成型，成型周期短，量产稳定性好，生产出的托盘塑件边缘无毛刺，表面光洁度高，可直接进行后续的包装工序，无需大量人工修整。安装时，模具通过上下模座的压板槽固定在注塑机模板上，定位圈与注塑机的定位孔精准配合，保证浇口套与注塑机喷嘴的同轴度，避免射胶时出现漏胶问题。模具的整体尺寸紧凑，占用注塑机的模板空间小，可适配中小吨位的注塑机生产，降低量产的设备成本。日常维护时，导柱导套、顶杆等活动部件定期加注润滑脂，可保证模具长期运行的精度，减少部件磨损，延长模具的整体使用寿命。
