12V直流蜗轮蜗杆高扭矩减速电机结构

　　这款蜗轮蜗杆减速电机的三维结构，面向小型自动售货设备、平移摄像云台、验钞与退币机构、自动门、膜膜机以及玩具电机等紧凑空间传动场景。整机由直流电机段、蜗轮蜗杆减速箱体、异形输出轴、端盖紧固螺钉和安装孔位组成，建模时需要把动力输入、减速啮合、输出承载和外部安装边界作为同一条结构链来校核，而不是只把电机和齿轮箱简单堆叠。

　　从实际用途看，这类部件常用于低转速、大扭矩、单向或正反转驱动的小型机构。直流电机提供原始转速和扭矩，蜗杆与蜗轮组成大减速比传动，把电机端的高速小扭矩转换为输出轴端的低速大扭矩。蜗轮蜗杆结构本身具备传动紧凑、运行噪声较低、部分工况下可自锁的特点，因此在需要防止负载反向拖动、节省安装空间、又不希望额外增加制动结构的设备中很常见。需要注意的是，自锁能力与导程角、润滑、负载状态有关，在安全相关机构中不能仅凭经验把它当作完全可靠的制动器。

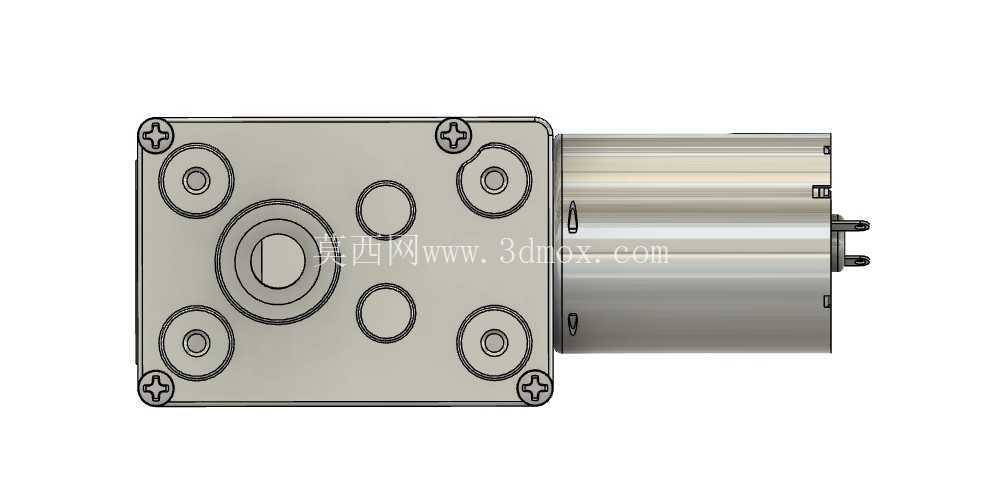

　　结构设计上，电机筒体与减速箱呈直角布置，电机轴线平行于箱体侧面，输出轴从箱体正面伸出。这种布局把轴向长度和正面安装面分开处理，适合设备面板较薄、后方可容纳圆柱电机、正面需要固定箱体的场景。箱体外形接近方形，四角布置安装孔，输出轴周围保留轴承与蜗轮支撑区域；端盖通过多颗螺钉压紧，既约束内部齿轮和轴承位置，也为维修拆检提供明确分界面。建模时应重点表达螺钉孔中心距、输出轴中心高度、箱体厚度、电机外径与箱体之间的干涉关系，这些尺寸直接决定整机能否放入设备骨架。

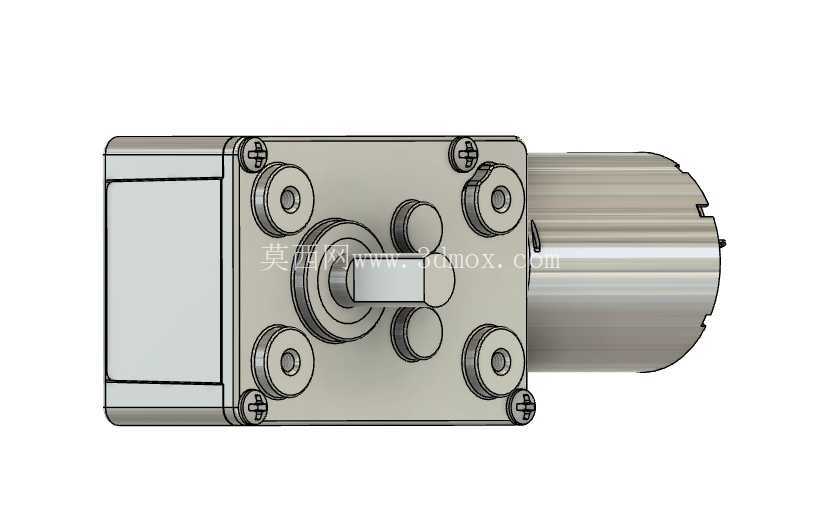

　　该结构的输出端采用异形轴，而非普通圆轴。异形截面能够提高轴与外部摇臂、滚轮、联轴器或传动件之间的周向固定能力，减少单纯靠紧定螺钉带来的打滑风险。选型时要同时核对输出轴截面尺寸、伸出长度、负载方向和配合件公差。若外部负载存在较大径向力，应尽量让受力点靠近箱体轴承支撑位置，避免悬臂过长造成轴端挠度增大、蜗轮偏载和轴承寿命下降。

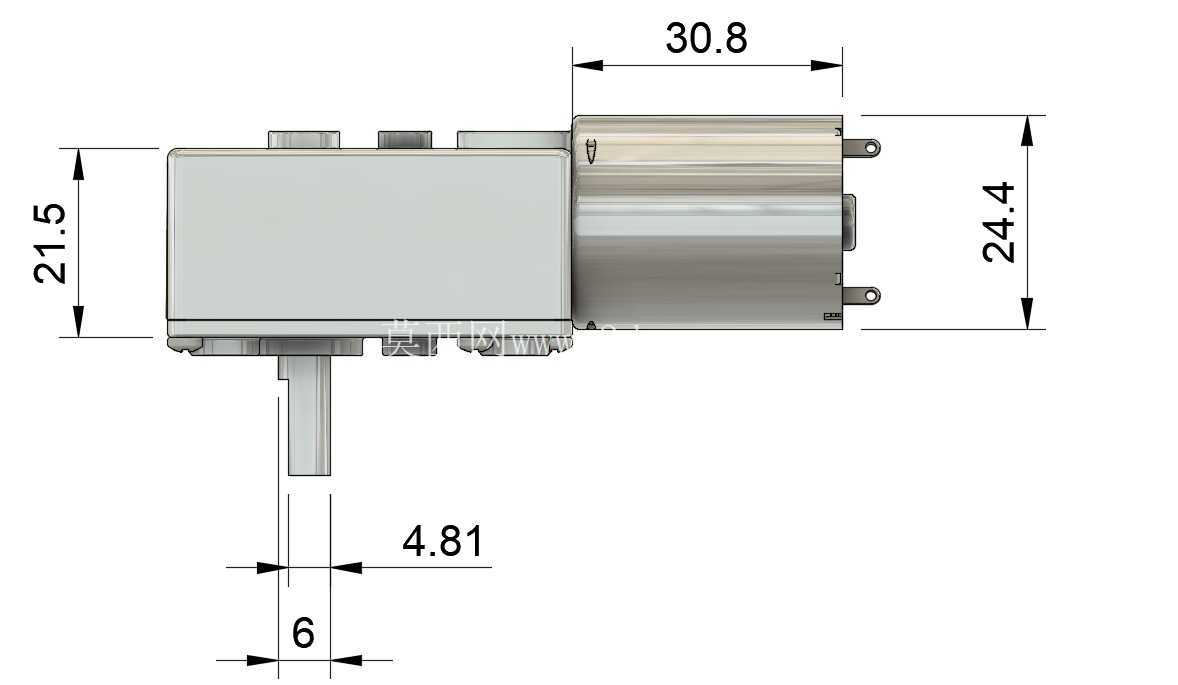

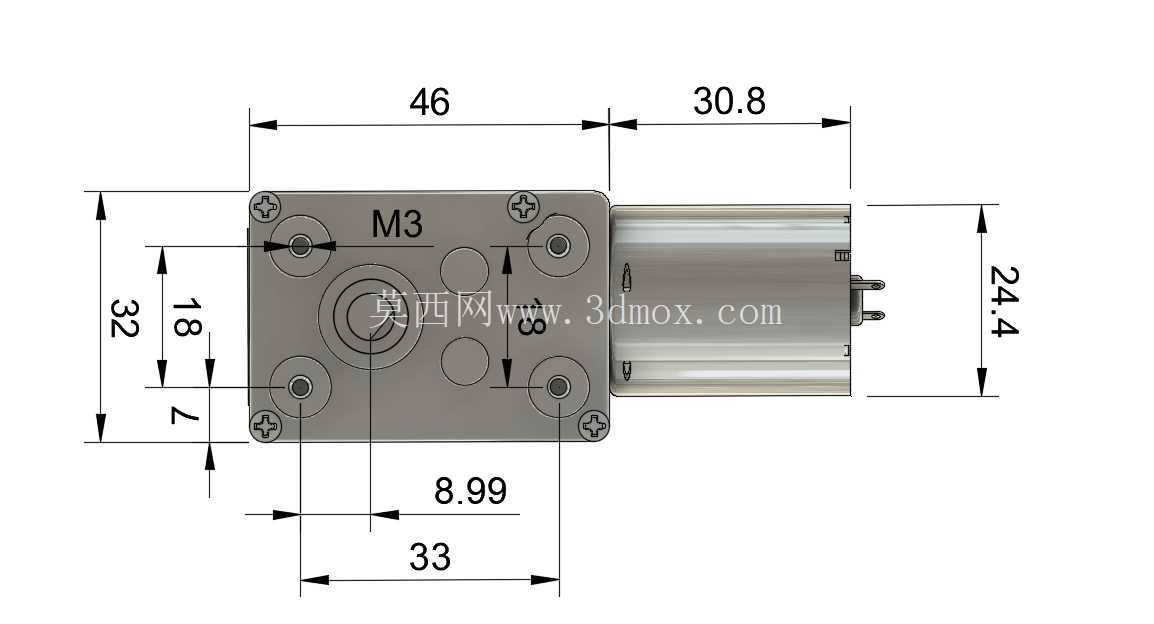

　　尺寸边界方面，电机筒体、减速箱体和输出轴三段需要分别纳入设备布局。箱体承担主要安装基准，四角孔位用于把整机固定到机架或面板；电机圆柱段向后延伸，周围要预留散热、装配和接线空间；输出轴前方则要留出联轴器或执行件安装长度。对于自动化小设备，外壳内部往往同时布置电路板、传感器、线束和传动连杆，若只按产品外形轮廓预留空间，实际装配时容易出现电机尾部碰壳、接线插头弯折、螺钉工具无法进入等问题。因此在三维布局阶段，应把维修拆装路径、螺丝刀操作空间、线束弯曲半径和输出件运动包络一并建入检查。

　　传动件设计要关注材料与润滑。金属齿轮在耐高温、耐磨损和承载能力方面更适合持续或频繁启停工况，蜗轮蜗杆啮合区应保留合理润滑空间，箱体内部不能因结构过度紧凑而完全失去油脂储存位置。齿轮模数、齿数、中心距和轴承位置相互制约，修改其中一项时，必须同步检查箱体壁厚、螺钉孔位置和端盖压紧面。若为了追求更小体积而压缩箱体，往往会削弱轴承支撑跨距，使输出端在堵转或冲击负载下产生明显变形。

　　控制层面，该电机可正反转，也可通过调速改变运行速度，但减速机构只能降低输出转速、提升输出扭矩，不能把电机本身的额定转速提高。设备选型时应按负载扭矩、启动频率、占空比、环境温度和允许噪声综合判断，不能只按空载转速或峰值电流确定方案。对于售货机、退币机这类带机构卡滞风险的设备，还应在控制上设置电流限制或到位检测，避免长时间堵转造成电机过热、齿轮齿面损伤或塑料配合件熔化。

　　从三维建模角度看，该模型适合用于小型传动机构的空间校核、安装板设计、输出连接件匹配和运动原理展示。箱体上的每个孔位、轴肩、螺钉头、齿轮分度圆和电机外圆都应保持工程逻辑一致：孔位服务于安装，轴肩服务于轴承和输出件定位，齿轮中心距服务于啮合，电机与箱体结合面服务于同轴和紧固。把这些关系表达清楚后，模型不仅能用于外观展示，也能为后续工程出图、干涉检查和样机装配提供可靠依据。
