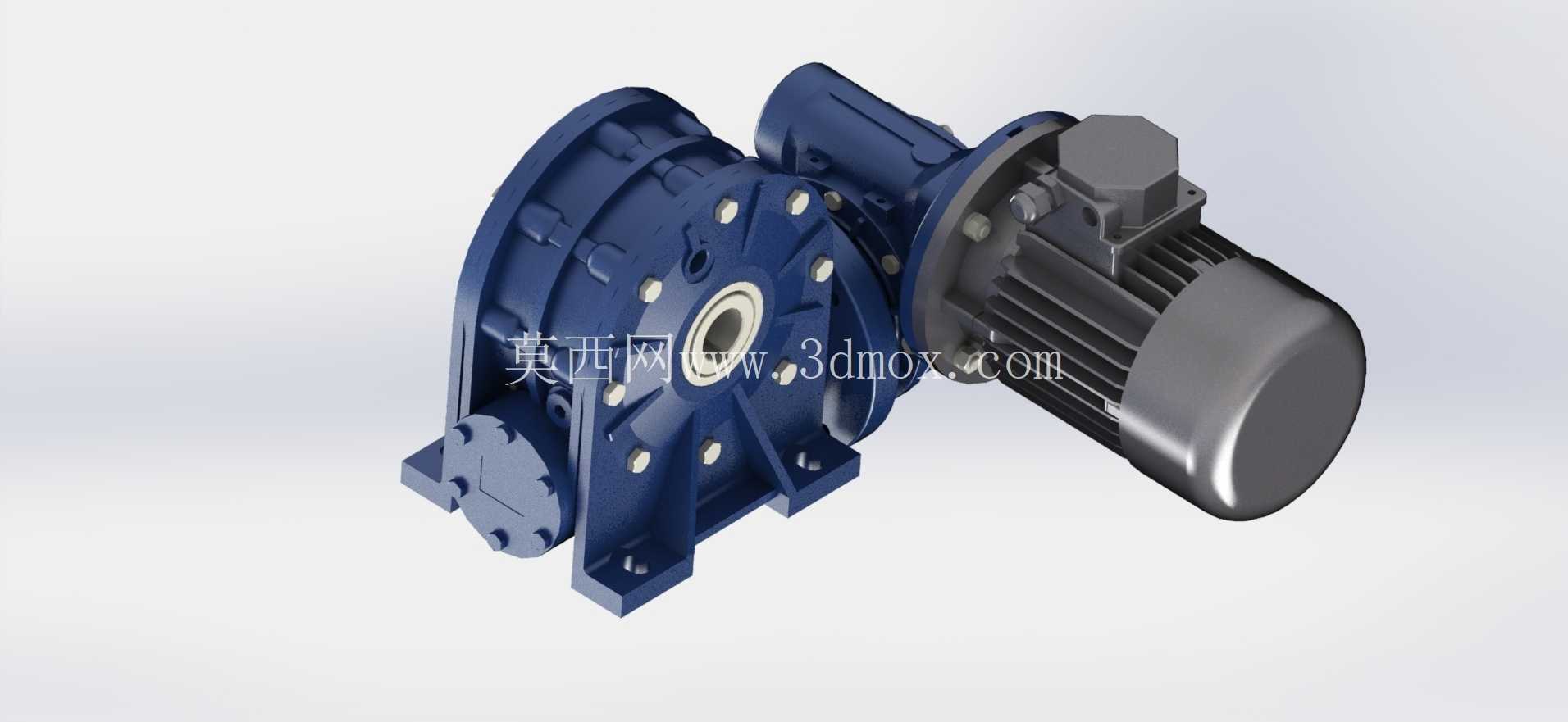

在轻工包装、食品输送、小型自动化生产线的动力排布环节,这类同轴输入的蜗轮蜗杆减速单元一直是小扭矩工况下的高适配选择,区别于行星减速的高刚性高成本,蜗轮蜗杆结构自带的反向自锁特性,在倾斜输送、升降类工位中能省掉额外的制动组件,直接降低整套机构的装配复杂度。从结构布局来看,电机与减速箱体采用法兰直连的安装形式,输入轴与电机输出轴通过联轴器刚性对接,省去了同步轮、链轮这类中间传动件,整体轴向尺寸控制得比较紧凑,对于安装空间局促的设备机架来说,能减少横向伸出长度,避免和周边的护罩、管线产生干涉。
箱体采用一体化铸铝成型,筋条沿着轴承座安装位放射排布,既保证了蜗杆、蜗轮支撑位的结构刚性,也能在连续运转时通过增大表面积提升散热效率,毕竟蜗轮副啮合时的滑动摩擦生热比齿轮传动更明显,箱体的散热结构直接影响长时间运行下的润滑油温稳定性。输出端采用空心轴带法兰的连接形式,可直接套装在设备的主动辊轴、转盘转轴上,也能通过转接法兰连接实心输出轴,适配不同的负载连接需求,安装脚座预留了长条形调节孔,现场安装时可以微调中心高,补偿机架加工带来的尺寸误差,不用额外加工调整垫片。
设计阶段优先考虑了维护便利性,箱体顶部预留了注油孔,底部设置了放油螺塞,日常更换润滑脂时不用拆解箱体连接螺栓,侧方的油位观察窗能直接看到内部润滑油的液位高度,避免缺油导致蜗轮副异常磨损。蜗轮采用锡青铜材质嵌装在铸铁轮毂上,和调质磨削处理的蜗杆啮合时,摩擦系数更低,运转噪音控制在工业设备允许的范围内,在输送线这类需要频繁启停的工位,蜗轮的软质齿面能吸收部分冲击载荷,避免硬齿面齿轮频繁受冲击出现崩齿问题。从安装边界来看,电机接线盒的位置可以根据安装方向旋转调整,不管是卧式安装在设备底部机架,还是立式安装在转盘上方,都能把接线口调整到朝下或者朝向侧面的位置,避免生产过程中的灰尘、切削液直接溅入接线端子。
输入端的电机端盖和减速箱体的连接止口采用H7/h6的配合公差,装配时能自动保证电机轴和蜗杆的同轴度,不会出现偏心导致的轴承异常磨损、运转抖动问题。输出端的空心轴内孔预留了键槽,和负载轴连接时通过平键传递扭矩,轴端还预留了锁紧螺孔,安装到位后可以用压板把负载轴和输出轴锁紧,避免正反转切换时出现轴窜动。这类减速单元的速比覆盖范围比较广,针对不同的输出转速需求,只需要更换内部的蜗轮蜗杆副,不用改动外部的箱体安装尺寸,对于设备系列化设计来说,能统一机架的安装孔位,减少不同速比机型的机架加工种类,降低生产端的物料管理成本。在实际选型应用中,需要注意输出轴的径向载荷限制,毕竟蜗轮蜗杆结构的输出端支撑轴承跨距不算大,要是直接挂载链轮、齿轮承受较大径向力,需要额外核算轴承的额定动载荷,必要时增加外部支撑座,避免轴承提前失效。另外自锁特性只有在蜗杆导程角小于啮合当量摩擦角时才会生效,大速比机型的自锁性能更可靠,小速比机型如果用于升降类负载,还是需要搭配电机抱闸做双重保护,不能完全依赖蜗轮副的自锁来防止负载下坠。
