气动龙门式工件抓取移送装卸机构

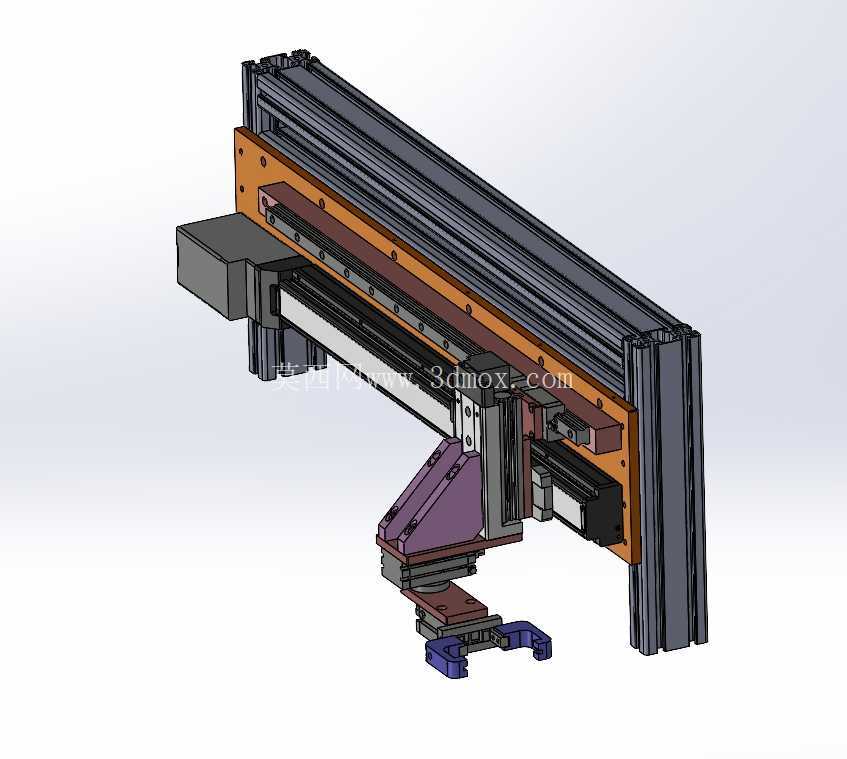

　　这套装卸机构的三维结构方案，面向3C小件装配线、轻工零件分拣工位以及阀门类小阀体的工序间转运场景，核心作用是替代人工完成工件在上下料工位、加工治具、输送线端点之间的短距离拾取与放置动作。整套执行单元采用龙门跨架布局，两根平行的线性滑轨沿X向布置，承载横梁可沿长导轨做水平往复移动，横梁上集成Z向升降滑台，滑台末端搭载夹取执行组件，整体运动覆盖矩形作业区间，适配工位间距在数百毫米范围内的紧凑产线布局。

　　从实际产线落地的边界条件来看，该机构的安装基准依托两侧铝型材支撑立柱搭建，X向行程可根据工位间距调整导轨拼接长度，Z向升降行程预留了工件取放高度差、治具开合避让空间，末端夹爪的开合范围覆盖常见小型阀体、塑胶件、冲压小件的外形尺寸，整机安装时不需要对原有输送线做大规模改造，只需在工位两侧预留立柱固定孔位，将横梁调平后即可接入产线气路与控制回路。

　　结构设计层面，整套机构的动力逻辑完全围绕气动系统搭建：水平与竖直方向的直线运动由标准气缸提供驱动力，气缸活塞杆端通过浮动接头与滑台连接，抵消安装同轴度误差带来的别劲问题；气流路径上配置电磁阀组切换气路方向，气源入口加装空气过滤减压阀，将管网压缩空气调整至执行元件额定工作压力，同时滤除空气中的水分与杂质，避免气缸内壁磨损与阀件卡滞。末端执行器选用平行气动夹爪，夹指根据待抓取工件的外形做仿形开槽，接触位置贴附防滑聚氨酯垫，既保证夹持力足够克服工件自重与移动加速度带来的惯性力，又不会在工件表面留下压痕，针对表面易损的铜质阀体、塑胶壳体类工件尤为适用。

　　运动控制逻辑由产线主控PLC承接，机构本体预留传感器安装位：X轴与Z轴的两端极限位置布置磁性开关，检测气缸活塞的到位状态，夹爪本体配套夹持确认传感器，只有当夹爪完全闭合、确认抓取到工件后，主控才会触发后续移送动作，避免空抓、掉件引发的撞机风险。安全回路中串联急停按钮与气源泄压阀，当产线触发安全停机信号时，电磁阀立刻失电，气缸两侧气路通过排气口泄压，滑台依靠导轨自身阻尼保持在当前位置，不会出现下坠或误动作。

　　整套结构的建模过程完全按照实际装配逻辑拆分零件：铝型材支撑框架、直线导轨副、气缸安装座、滑台连接板、末端夹爪转接板、夹指快换结构全部独立建模，紧固件、定位销、气动接头均按标准件库选型装配，干涉检查阶段重点核对了滑台全行程范围内与周边治具、输送线护边的安全间隙，夹爪在升降最低点取件、最高点移送的两个极限姿态下，均预留了不小于十毫米的避让空间，避免运行中出现剐蹭。

　　不同于多关节机器人的大作业范围方案，这套龙门装卸机构的设计思路偏向高性价比、高节拍的固定工位转运：气动元件响应速度快，单次取放循环耗时短，结构刚性远优于悬臂式拾取机构，长时间运行重复定位精度稳定，日常维护仅需定期检查气源油雾状态、清理导轨表面碎屑、更换夹指耐磨垫，运维门槛极低，非常适合产量稳定、工件品类单一的批量生产工位，在阀门装配线、小零件检测工位、包装线入盒环节都可以直接适配，通过更换末端夹指与调整行程限位，即可快速切换不同规格工件的装卸作业。
