圆盘工位自动上下料组装工作站

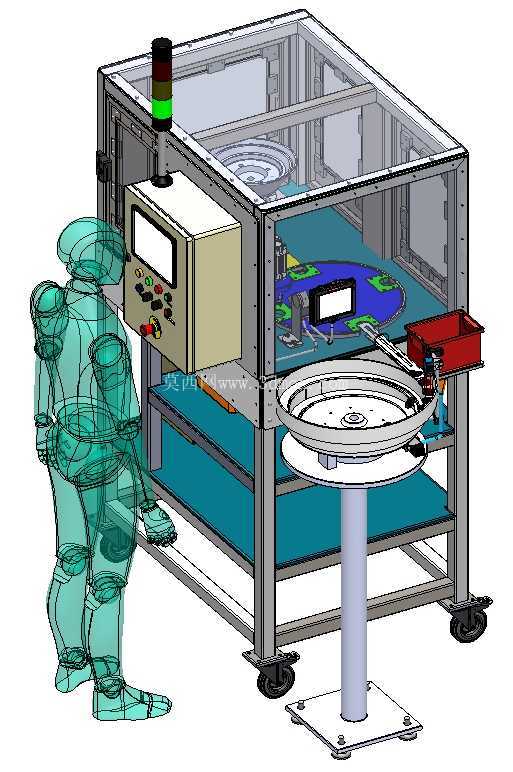

　　这套三维方案呈现的是一台面向盘类或环形零件加工、检测、装配衔接场景的自动上下料工作站。设备主体采用铝型材框架搭建，外侧预留透明防护面板安装位置，内部布置执行机构、定位夹具、转盘工位和物料暂存区域，整体结构适合放置在车间自动化产线旁，作为人工投料与设备自动处理之间的过渡单元。

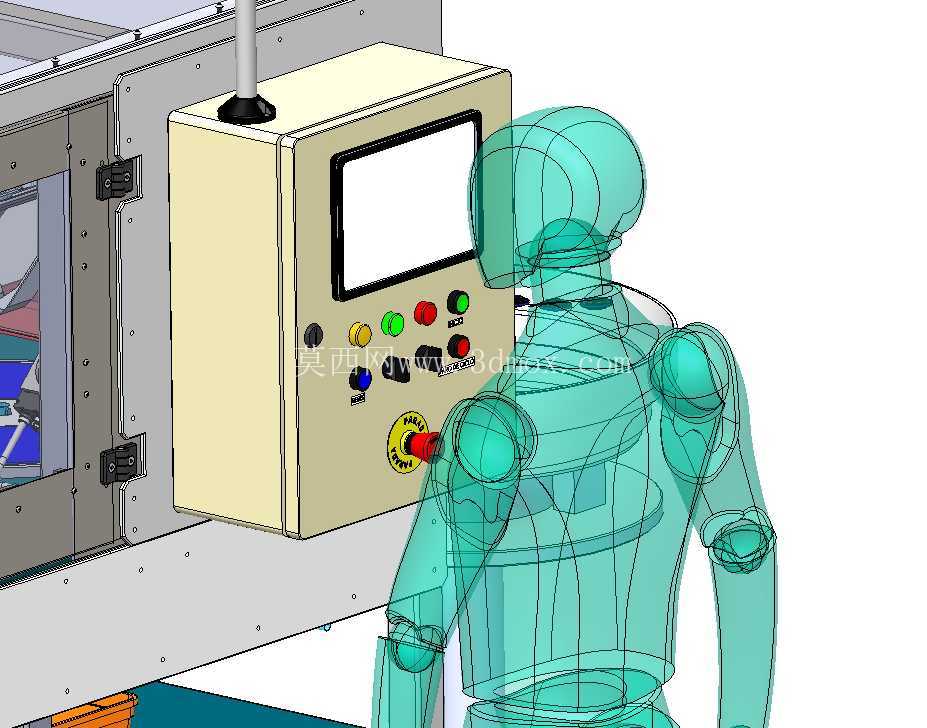

　　从现场使用逻辑看，操作人员可在设备前侧完成待加工件的放置、状态确认和异常处理。机架左前方设置独立控制箱，箱体上布置触摸屏、按钮、旋钮和急停元件，便于人员在不进入防护区域的情况下完成启动、暂停、复位及模式切换。控制箱顶部安装三色警示灯，可用于反馈设备运行、待机、故障等状态。对于需要频繁换型或小批量多品种生产的工位，这种将操作界面外置于人员侧的布置方式，能够减少开门操作频次，也便于维护时快速排查电气与气动回路。

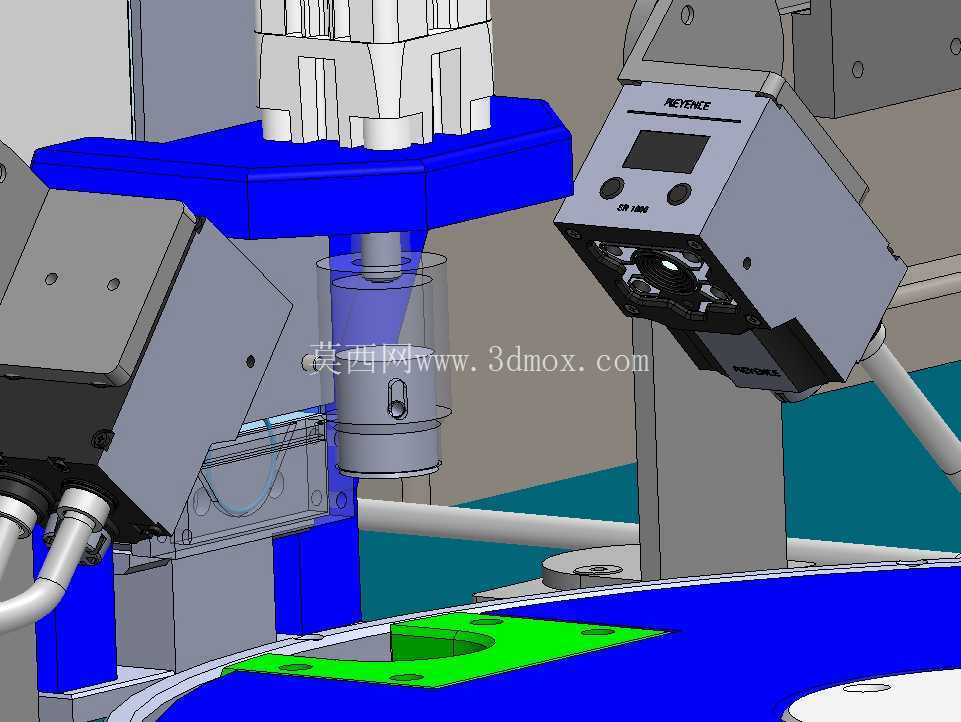

　　设备中部的圆形转盘是核心承载结构。转盘通过下方立柱与底座固定，盘面围绕加工节拍布置多个工件定位位置，可配合分度机构实现工位轮换。转盘外侧与机架之间保留取放料空间，执行机构可在固定位置完成抓取、压紧、装配或检测动作。相比直线输送方式，转盘结构占地更紧凑，工位数扩展方便，适合零件尺寸不大、工序节拍相近、需要在同一台设备上连续完成多个步骤的生产场景。模型中转盘周边设置了仿形定位面和夹具安装点，设计时可根据实际产品外形更换托盘或定位块，从而兼容不同规格的盘类、环类零件。

　　机架内部采用分层布置思路。上层主要安装防护栏、照明、传感器和部分执行元件，中层作为工件流转和作业区域，下层可容纳阀岛、气管、线缆拖链、电气安装板或辅助动力部件。铝型材框架的槽道为护板、门锁、传感器支架、线性模组和气动元件提供了灵活安装基础，后期调整工位位置时不必大量焊接改造。底部配置脚轮与可调支撑，既方便设备在车间内短距离移位，也能在就位后通过支撑件降低运行振动。

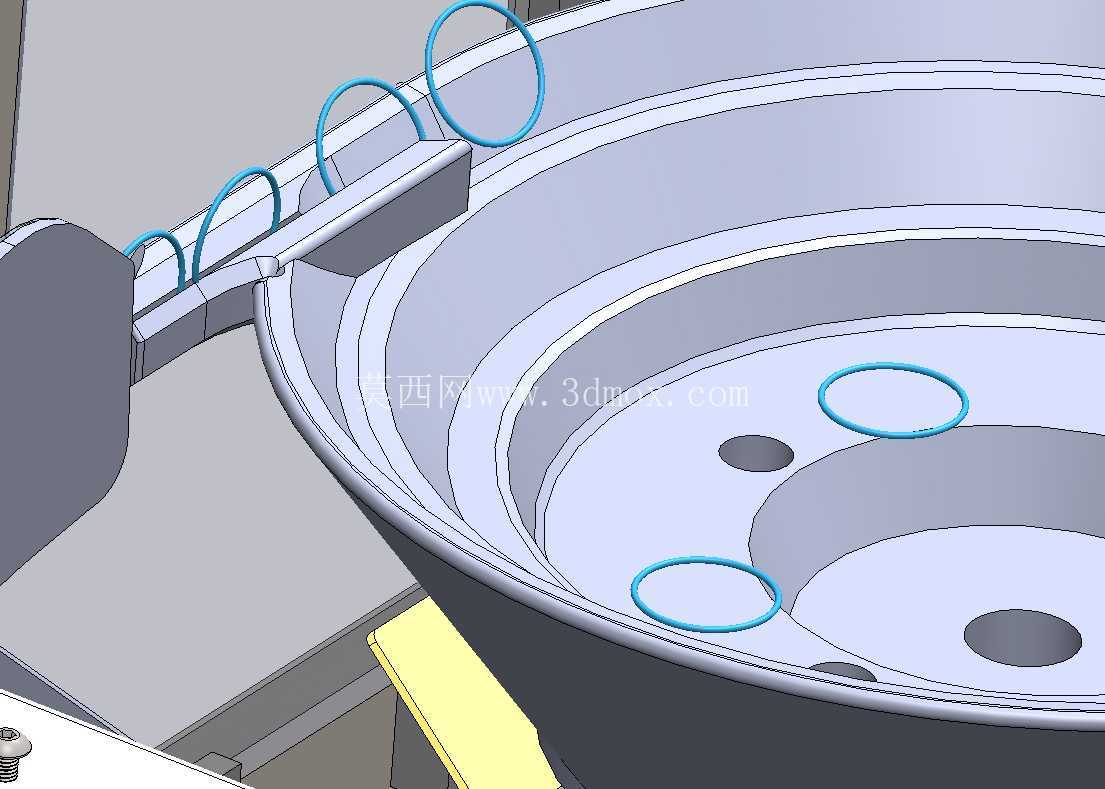

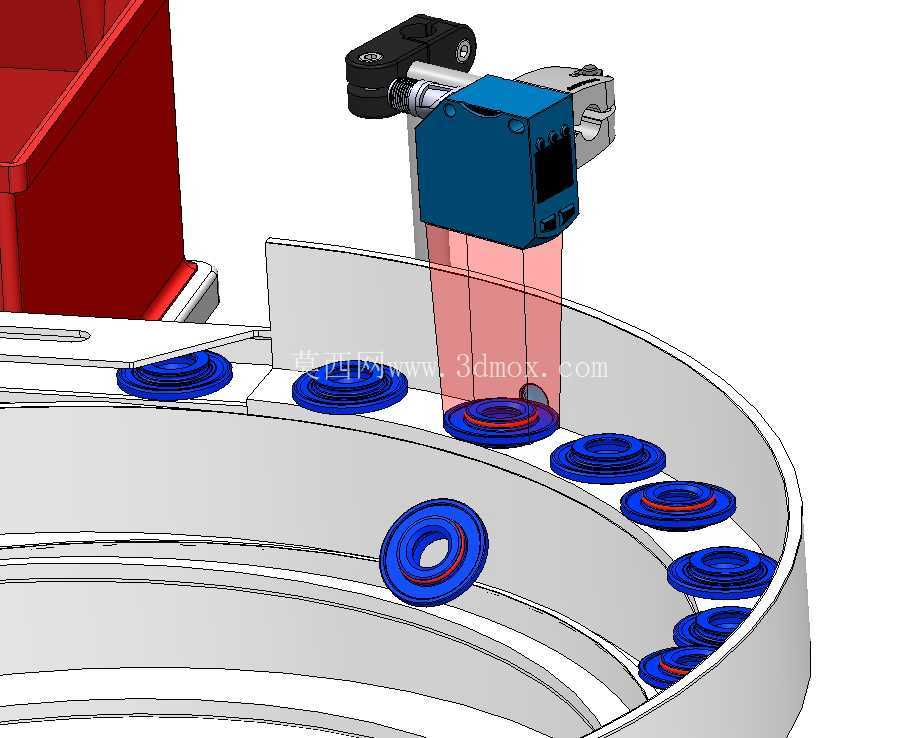

　　设备右侧设置红色物料盒或接料槽，可用于合格品暂存、不合格品收集或小件辅料存放。该区域靠近自动取放位置，能够缩短末端执行器的运动路径。若用于装配工序，可在物料盒附近增加振动盘、直振送料器或人工补料位；若用于检测工序，则可将其划分为OK/NG料道，并在模型中继续补充分拣推杆、滑道和料箱。

　　三维结构中还加入了人体模型，用于校核操作人员与设备之间的距离、视线高度和维护空间。控制箱按钮高度、触摸屏倾角、警示灯可视范围以及前侧投料位置，都围绕站立作业姿态进行布置。防护框架将人员与内部运动机构隔开，前侧保留必要的操作开口，侧面和后侧可安装亚克力板、钣金门或安全开关。实际落地时，应结合安全门联锁、光栅、启动按钮双手控制等方式完善防护逻辑。

　　安装边界方面，设备整体呈长方体框架形式，转盘向前侧伸出，因此布局时不能只按机架外轮廓计算占地，还需预留转盘直径范围、人员站位空间、控制箱开门空间以及物料盒取放空间。底部脚轮使设备外缘略大于型材框架，布置产线时应在四周保留维护通道。上方三色灯高于机架顶面，运输或进入低矮车间时需要确认净高。前侧控制箱向外突出，生产线连线时应避免与物流通道、相邻设备护罩发生干涉。

　　从建模完整性看，方案不仅包含机架和转盘，还体现了电气控制、气动执行、安全防护、人机交互、物料收集和设备移动等工程要素。结构设计人员可在此基础上细化分度盘驱动方式、夹具定位公差、执行器行程、传感器检测点以及护板固定形式；电气人员可依据控制箱位置规划按钮点位、I/O分布和走线方向；工艺人员则可根据产品节拍判断转盘工位数、人工上下料频率及自动机构动作顺序。整体而言，该模型适合作为自动化上下料工作站、转盘式装配机或小型检测设备的结构参考。
