车间产线自动上料装载工位设备

　　这套自动装载设备的三维结构围绕离散制造车间里重复性上料、摆盘、转序和工位衔接场景展开，适合布置在零件加工后段、装配前段或检测工序入口。现场常见的问题是人工把散件从周转箱取出、按方向摆入载具，再推入设备，节拍受人员状态影响明显，且长时间重复取放容易出现漏放、反放和混料。该方案把料箱暂存、载具定位、搬运执行和安全防护集中在一个机架内，使操作人员只需要补料、换箱和处理异常，不必持续参与每一次取放动作。

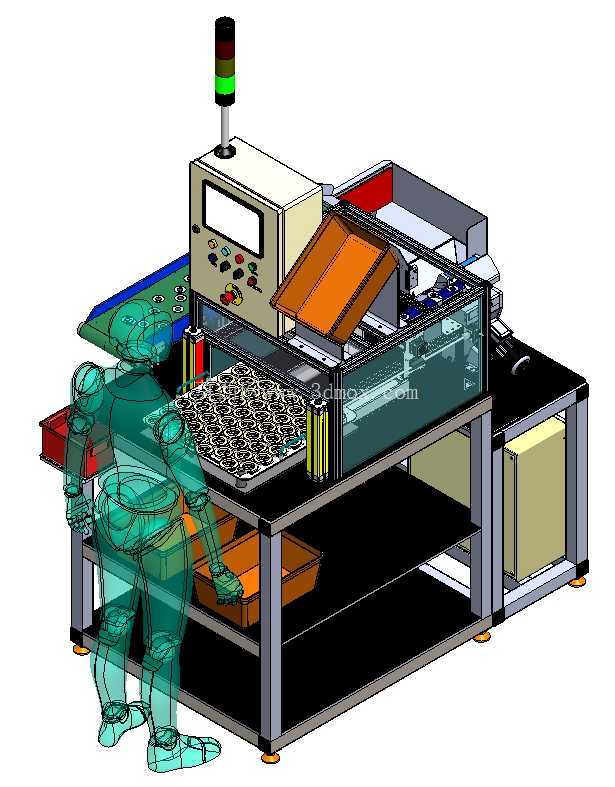

　　从布局上看，设备采用铝型材机架加钣金护罩的组合方式，下部保留脚杯支撑和维护空间，中部为工作台面与执行机构，上部布置控制箱、操作面板和三色灯。机架正面留出人员接近区域，侧面和运动区域设置透明防护，既能够观察内部载具和物料状态，也能避免人员误入搬运路径。工作台高度按照站立操作和周转箱取放习惯设定，操作人员可在前方完成空箱更换、载具确认和异常复位；设备底部的层板用于放置待加工或已完成的周转箱，减少地面堆放造成的通道占用。

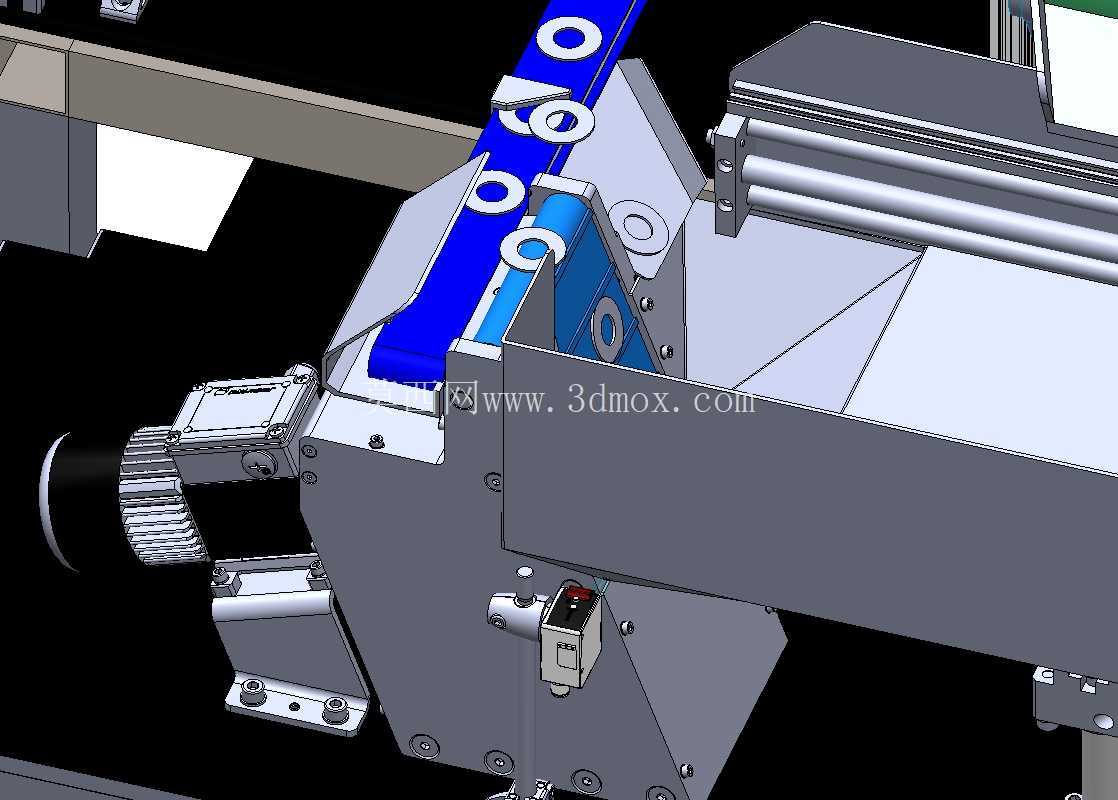

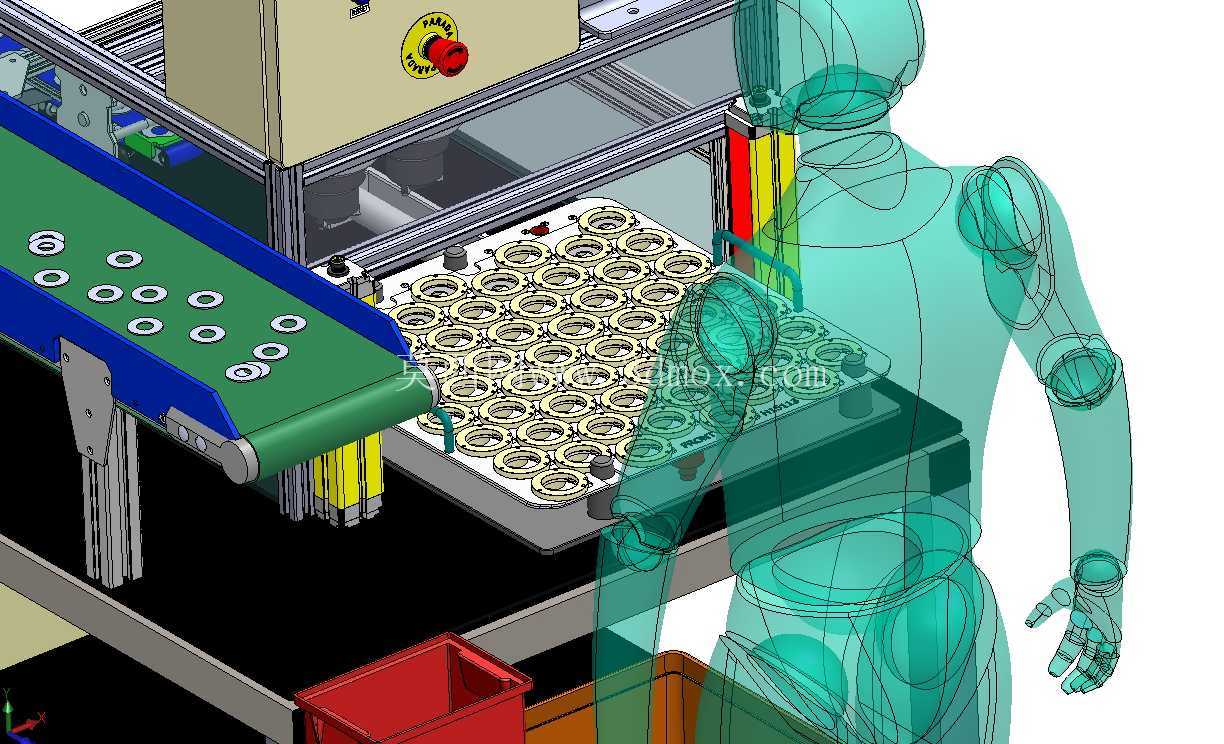

　　执行部分的设计重点不在复杂外形，而在物料流的连续性。台面上设置载具定位区域，承载盘按矩阵位置摆放小型零件，便于后续机构逐行、逐列取放。料箱进入工位后，通过限位结构约束箱体位置，使箱口与取料范围保持稳定；搬运机构在防护区域内完成水平移动和取放动作，运动轴沿机架长度方向布置，缩短了从料箱到载具的距离。橙色斜置护罩对应内部运动或物料过渡区域，既遮挡人员可触及的运动部件，也为检修时保留可拆卸边界。

　　控制箱位于设备左上方，面板上集中布置按钮、指示灯和人机界面，三色灯安装在最高处，用于从车间较远位置识别运行、待机和报警状态。电气柜与执行区域分离，强电、控制和传感线路沿型材内腔或线槽敷设，减少台面走线对换型和清洁的干扰。对于结构设计人员来说，这类设备建模时需要特别注意控制面板开门角度、维护门拆卸空间、气缸或电缸极限位置以及传感器安装可调性，不能只把外观护罩摆放到正确位置。

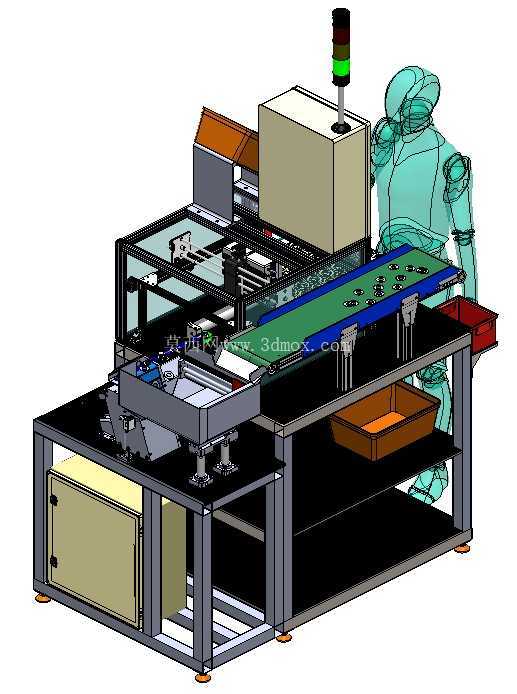

　　安装边界方面，设备整体接近长方形工位布局，长度方向容纳料箱、搬运轴和载具区，宽度方向保留防护门、操作面和后侧维护距离。落地前需要确认脚杯支撑点地面承重、水平调整范围以及周边物流车转弯空间；前方应留出人员更换周转箱的位置，后侧或侧侧需预留电气柜开门和机构维护距离。若接入现有产线，还要核对台面高度与来料载具、下游输送机或检测设备的衔接高度，避免物料在工序之间形成二次搬运。

　　该结构对多品种小批量生产也有较好的适应性。载具定位区可通过更换定位板、调整限位块和修改搬运点位来适配不同外形零件；料箱位置可根据箱体尺寸增加导向条或快换夹具；防护面板采用分段固定方式，局部换型时不必拆除整个外罩。设计时应把易调整部位做成可见、可触及、可锁紧的结构，例如传感器支架预留长圆孔，载具挡块设置基准面，线槽和拖链保留弯曲半径。这样设备在实际投产之后，维护人员能够依据零件尺寸变化快速调整，而不是通过大量现场配焊来修正。

　　从安全和人机协同角度看，透明围栏、顶部警示灯和操作面板形成了比较清晰的交互关系。人员在外部完成供料，设备在封闭区域内自动装载，异常时通过灯光和界面提示，复位动作集中在面板位置。建模过程中还应复核人员模型与设备的相对位置：手部取箱范围、视线是否被护罩遮挡、门开启后是否与周转车干涉，这些细节直接决定设备在车间里是否好用。整体结构没有追求夸张造型，而是以稳定机架、明确物料路径、可维护轴系和可扩展载具区为核心，适合作为自动上料工位、零件摆盘单元和产线衔接设备的结构参考。
