冲击式水轮机转轮结构三维设计

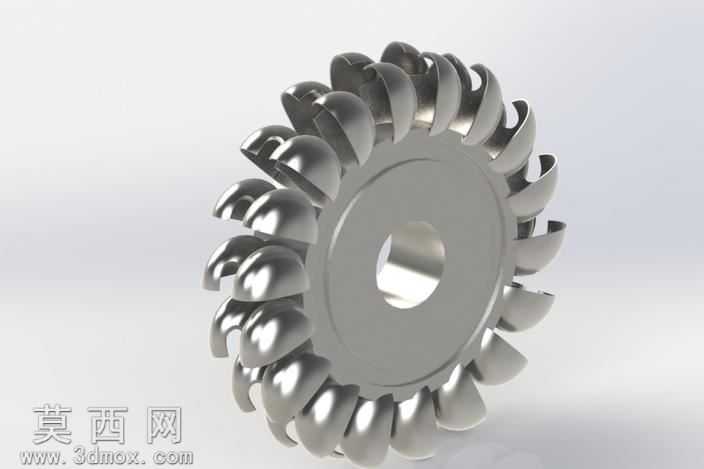

本作品为冲击式水轮机核心转轮部件的三维参数化建模成果，建模过程依托SolidWorks平台完成，整体采用全参数化草图驱动配合特征阵列的设计逻辑，首先绘制中心轮毂的旋转截面草图，通过凸台旋转命令生成带中心安装通孔的轮盘基体，轮盘端面做了均匀的过渡倒角处理，避免应力集中问题。随后针对水斗结构进行单独建模，先绘制单个水斗的曲面轮廓，通过放样、曲面剪裁与加厚命令生成符合水力学特性的勺型水斗结构，水斗的进水边缘做了圆弧过渡处理，出水侧设计有精准的分水刃结构，能够保证水流冲击时的能量转换效率，水斗与轮盘的连接位置做了加厚的加强筋结构，提升整体结构强度。完成单个水斗建模后，通过圆周阵列命令，以轮盘中心轴线为阵列基准，均匀阵列生成全部水斗结构，阵列过程中严格控制每个水斗的角度间距与径向位置，保证整体转动时的动平衡性能。材质渲染阶段赋予整体模型哑光金属材质，模拟不锈钢锻件的真实质感，添加了柔和的环境光与定向光源，清晰呈现水斗的曲面弧度与轮盘的结构细节，所有特征均保留完整的参数化关联，可根据不同的水头、流量参数调整水斗数量、轮盘直径与水斗曲面参数，适配不同规格的冲击式水轮机设计需求，整体结构完全符合水力机械的设计规范，可直接用于后续的工程分析、装配模拟与生产加工参考。
