机用重型可倾斜虎钳结构三维设计

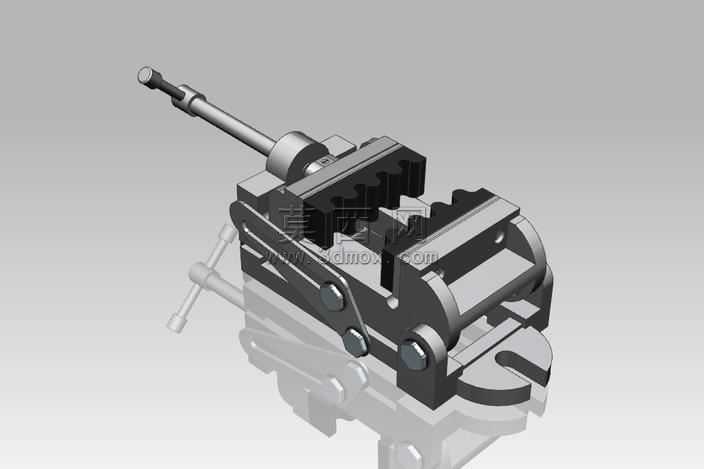

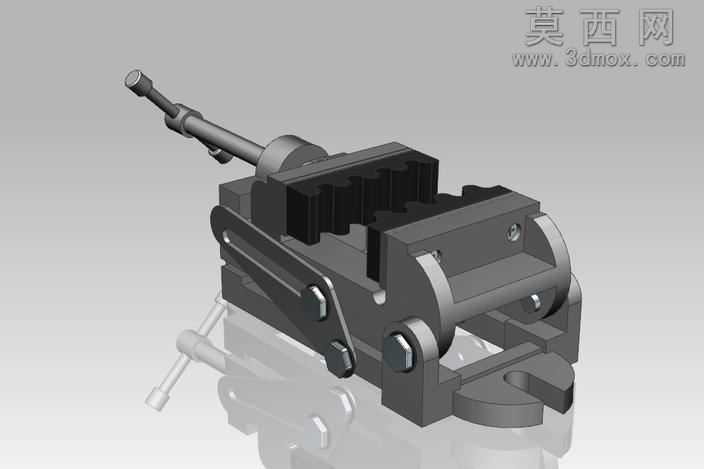

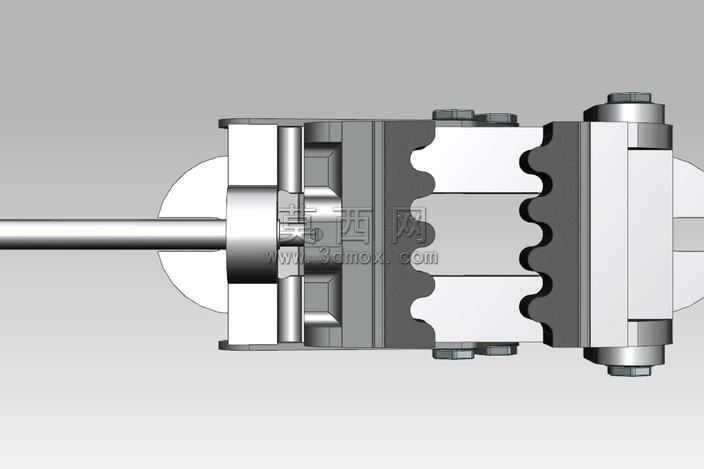

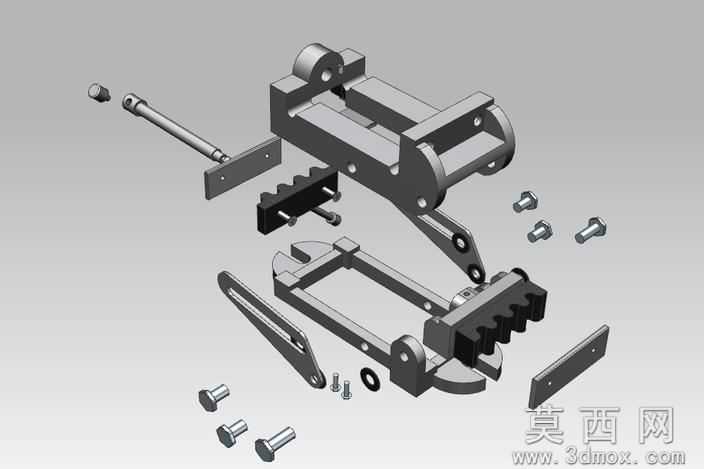

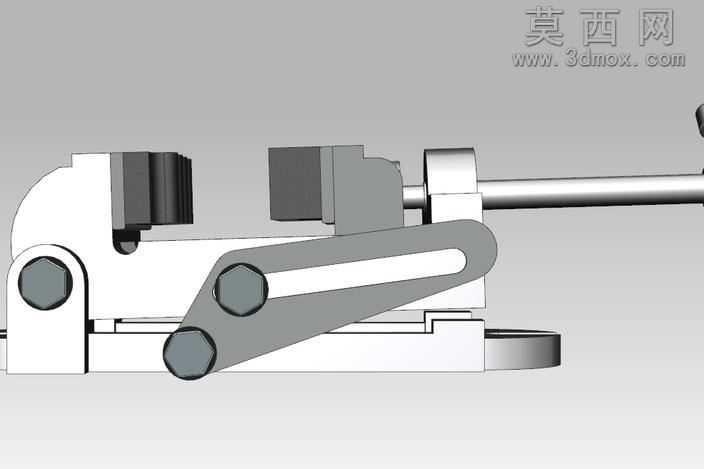

本作品为机用可倾斜重型虎钳的三维参数化建模成果，建模过程中严格遵循机械加工工装的实际设计规范，对虎钳的各个组成部件进行了1:1比例的精准还原。建模阶段首先从核心的丝杆传动结构入手，绘制梯形螺纹的丝杆轮廓，通过螺旋扫描特征生成完整的传动牙型，搭配开合螺母与活动钳身的配合结构，还原了虎钳的手动进给夹紧逻辑。针对固定钳身与可倾斜底座的铰接结构，建模时对回转销轴的公差配合、锁紧螺栓的定位槽进行了细节刻画，确保倾斜角度调节的结构逻辑完全符合实际工装的使用需求。钳口部位的防滑齿纹采用阵列特征生成，还原了淬火钳口板的防滑咬合结构，同时对钳身的加强筋、安装定位槽、底座的固定螺栓孔等细节都做了完整的结构呈现。材质渲染阶段，针对不同部件的实际材质做了区分设置：钳身、底座等铸铁部件采用哑光铸铁材质，调整粗糙度参数还原铸件的磨砂质感；丝杆、锁紧螺栓、销轴等传动部件采用抛光钢材材质，添加轻微的金属反光效果；钳口板采用合金钢材质，调高硬度参数对应的材质反光度，还原淬火件的表面质感；操作手柄部分采用胶木材质，设置低反光的深褐色哑光质感，区分金属部件的视觉效果。整体装配过程严格按照实际装配顺序添加约束，丝杆与螺母的螺旋配合、活动钳身与固定钳身的滑动配合、底座的回转铰接配合都添加了对应的运动约束，可实现虎钳的开合、倾斜角度调节的运动仿真，完整呈现了这款工装夹具的结构原理与使用逻辑，可作为机床工装设计、机械原理教学的参考三维模型。
